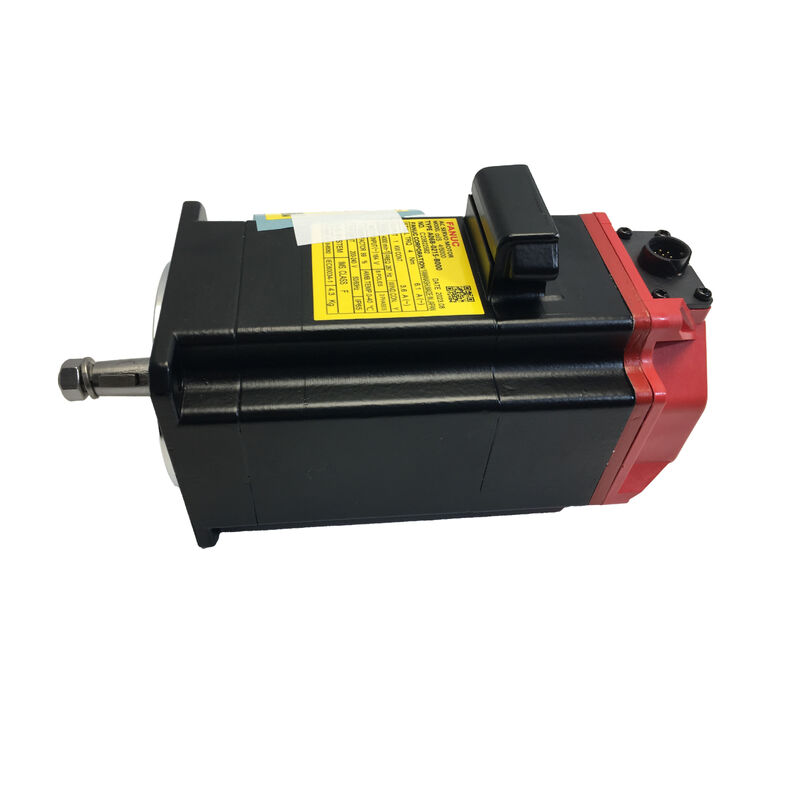

Fanuc AC Servomotor A06B-0212-B605 — βis Serie met Geïntegreerde Rem voor Verticale CNC-asbesturing

βis Serie · Met Geïntegreerde Rem · Compacte AC Servomotor voor CNC Verticale Asbesturing

Wanneer de as verticaal loopt, verandert de motorspecificatie

Horizontale asmotoren en verticale asmotoren lijken op een specificatieblad op elkaar. In de praktijk hebben ze één cruciaal verschil: wat er gebeurt als de machine stroom verliest.

Op een horizontale as blijft de belasting waar hij is. Zwaartekracht trekt hem nergens heen. Op een verticale as — een Z-as op een bewerkingscentrum, een boorkop, een gereedschapswisselaararm — werkt de zwaartekracht altijd tegen de belasting in. Op het moment dat de stroom wegvalt, zonder dat iets de as actief op zijn plaats houdt, beweegt de belasting. Soms langzaam. Soms snel genoeg om het werkstuk, het gereedschap of de spil zelf te beschadigen.

Dat is waar de geïntegreerde rem op de Fanuc A06B-0212-B605 voor dient. Het is geen gemakkelijke functie of een optionele upgrade — het is het onderdeel dat de as stil houdt op het moment dat de machine wordt uitgeschakeld, hetzij door een geplande uitschakeling, een noodstop, of een onverwachte stroomonderbreking. Voor elke CNC-toepassing waarbij een as tegen de zwaartekracht in werkt, hoort deze motor in de specificatie. Een variant zonder rem niet.

Specificaties

De Rem — Wat het doet en hoe het werkt

De elektromagnetische rem in de A06B-0212-B605 is een veervoorgespannen, spanningsvrijgave-ontwerp. Dat betekent dat de rem standaard mechanisch is ingeschakeld en alleen vrijkomt wanneer deze wordt bekrachtigd. Draai die logica om en de veiligheidsimplicatie wordt duidelijk: als de stroomtoevoer uitvalt, wordt de rem automatisch ingeschakeld. Geen stuursignaal nodig, geen actieve opdracht van de CNC — de as behoudt zijn positie omdat de standaardstatus van de rem vergrendeld is.

Tijdens normale werking komt de rem vrij wanneer het servosysteem wordt bekrachtigd en wordt deze opnieuw ingeschakeld wanneer de as tot stilstand komt of wanneer de machine wordt uitgeschakeld. De overgang is snel genoeg om transparant te zijn voor de machinecyclus.

Dit ontwerp is standaardpraktijk voor verticale as servotoepassingen en is specifiek wat deze motor onderscheidt van de varianten zonder rem in de βis-serie. De fysieke afmetingen zijn vergelijkbaar; het interne gedrag bij stroomverlies is fundamenteel anders.

Prestatiekenmerken die standhouden in de productie

Absolute encoder — positie behouden na uitschakelingen.De seriële encoder slaat aspositiegegevens continu op zonder dat er een homing-batterij of een referentiecyclus bij het opstarten nodig is. Na een geplande stop of een noodstop hervat de controller vanaf de exacte laatst bekende positie. Op een verticale as betekent dit geen kruip, geen verloren referentie en geen her-nulstellingsroutine voordat de volgende cyclus begint.

IP67 asafdichting — gebouwd voor blootstelling aan koelmiddel.In bewerkingsomgevingen migreert snijvloeistof. De asafdichting op deze motor heeft een IP67-classificatie — voldoende voor directe blootstelling aan koelmiddelspray en onderdompeling — zonder dat er speciale onderhoudsintervallen nodig zijn om deze te behouden.

Soepele koppelafgifte over het gehele snelheidsbereik.De βis wikkelgeometrie minimaliseert koppelschommelingen, wat het meest belangrijk is bij langzame voedingssnelheden, waar motoronregelmatigheden direct worden overgedragen op het oppervlak van het onderdeel. Consistente koppeloutput bij lage snelheden is geen marginale prestatiedetail; het is wat het verschil maakt tussen een afwerkingsgang die de tolerantie behoudt en een die dat niet doet.

Thermisch evenwicht door continu bedrijf.De isolatieklasse en de lagerspecificatie van deze motor zijn geselecteerd voor continu bedrijf — niet voor korte stoten tussen stilstandperiodes. Een motor die halverwege de shift thermisch afwijkt, introduceert een variabele die moeilijk te diagnosticeren en nog moeilijker te compenseren is. Deze doet dat niet.

Machine Toepassingen

Verticale Bewerkingscentra — Z-asDe meest directe toepassing. De Z-as op een VMC werkt tegen de zwaartekracht in bij elke opwaartse beweging en heeft betrouwbare remmen bij stroomuitval nodig om het vallen van de spil tijdens noodstopomstandigheden of stroomonderbrekingen te voorkomen. De A06B-0212-B605 behandelt dit als zijn primaire gebruiksscenario.

CNC Boor- en FreesmachinesVerticale voedingsassen op boorcentra die herhaaldelijk door de Z-as cycleren. Hoge omkeerfrequentie gecombineerd met door zwaartekracht belaste neerwaartse bewegingen maken servomotoren met rem de standaard specificatie voor dit type apparatuur.

Automatische GereedschapswisselaarsHet arm- of carrouselmechanisme op gereedschapswisselaars omvat vaak een verticale of hoekige beweging die precies stil moet blijven staan tussen cycli. De geïntegreerde rem zorgt voor die fixatie zonder te vertrouwen op de servoaandrijving om koppel te behouden in een statische toestand.

Pallet- en WerkstukklemsystemenVerticale hefasssen op palletwisselaars en werkstukklemsystemen die tussen stations indexeren. Deze assen moeten een vaste positie onder belasting behouden terwijl andere machinebewerkingen worden voltooid — precies de omstandigheid waarvoor de veervoorgespannen rem is ontworpen.

Draaitafel Klemen en KantelassenOp meerassige machines met kantel- of samengestelde draaitafels hebben assen die tegen de zwaartekracht in werken onder belasting hetzelfde remgedrag bij stroomverlies nodig voor veilige werking.

Motorconditie en de Markt

De secundaire markt voor FANUC servomotoren omvat nieuwe voorraad, gereviseerde eenheden en — vaker dan kopers verwachten — eenheden zonder bekende servicegeschiedenis die naast legitieme nieuwe inventaris worden verkocht. De rem voegt hier een complicatie toe die niet bestaat bij motoren zonder rem: het remmechanisme zelf slijt.

Een gereviseerde eenheid kan een rem hebben die duizenden keren is ingeschakeld. De veervoorspanning kan verzwakt zijn. De wrijvingsoppervlakken kunnen gedeeltelijk versleten zijn. Niets hiervan is detecteerbaar zonder demontage, en het zal bij aankomst niet zichtbaar zijn, ongeacht hoe schoon de motor er aan de buitenkant uitziet.

Een nieuwe A06B-0212-B605 heeft een rem die nog nooit is gebruikt — fabrieks veervoorspanning, onversleten wrijvingsoppervlakken, volledige ontwerplevensduur resterend. Voor een component dat specifiek is gekozen vanwege zijn veiligheidsfunctie op een verticale as, is de toestand van het remmechanisme geen secundaire overweging.

Installatie- en Serviceopmerkingen

Controleer de capaciteit van de versterkermodule aan de hand van de motorspecificaties voordat u bedrading aanbrengt. De βi SVU- en βi SVM-serie ondersteunen beide deze motor, maar de module-rating moet overeenkomen met de stroomopname van de motor — verkeerde ratings behoren tot de meer voorkomende installatiefouten bij vervangingen van de βis-serie.

Controleer bij de eerste inschakeling de vrijgave en inschakeling van de rem via het diagnostische scherm van de CNC voordat u de as onder belasting laat draaien. Dit bevestigt dat de rembedrading correct is en dat de rem reageert op het stuursignaal zoals verwacht.

Tijdens bedrijf, controleer de asvolgfout via de diagnostische interface van de CNC. Een geleidelijk toenemende trend — in tegenstelling tot een plotseling alarm — is doorgaans de vroege indicator van slijtage van de encoderkabelafdichting bij installaties die worden blootgesteld aan koelmiddel en kan het beste worden aangepakt voordat het escaleert.

Voor eenheden in opslag: 0–40 °C, onder 75% relatieve luchtvochtigheid, geen condensatie. Draai de as handmatig elke zes maanden om lagerspeling te voorkomen. Laat de rem niet handmatig los tijdens opslag. Houd de eenheid in de originele verzegelde verpakking tot installatie.

Veelgestelde Vragen

V1: Wat voor type rem gebruikt de A06B-0212-B605? Het gebruikt een veervoorgespannen, spanningsvrijgave elektromagnetische rem — wat betekent dat de rem standaard is ingeschakeld en alleen vrijkomt wanneer het servosysteem wordt bekrachtigd. Als de stroom onverwacht uitvalt, houdt de rem de as automatisch vast zonder enig signaal van de controller. Dit is het standaardontwerp voor verticale as servotoepassingen.

V2: Kan deze motor op een horizontale as worden gebruikt? Technisch gezien ja, maar de geïntegreerde rem voegt gewicht en bedradingscomplexiteit toe die geen voordeel biedt op een horizontale as waar zwaartekracht vasthouden niet vereist is. Voor horizontale toepassingen is een variant zonder rem binnen de βis-serie een geschiktere specificatie.

V3: Welke versterker heeft deze motor nodig? De A06B-0212-B605 is compatibel met FANUC βi SVU en βi SVM serie servoversterkers. De versterkermodule moet worden geclassificeerd om overeen te komen met de stroomspecificatie van de motor. Verifieer de juiste koppeling voordat u bestelt — het rembedradingscircuit moet ook worden bevestigd in de aansluitschema van de versterker.

V4: Is deze motor compatibel met FANUC 0i-F en 30i controllers? Ja. Het is compatibel met FANUC 0i-D, 0i-F, 30i, 31i en 32i serie controllers wanneer gebruikt met de juiste βi-serie versterker. Voor controllergeneraties buiten deze lijst moet de compatibiliteit worden bevestigd voordat deze motor wordt gespecificeerd.

V5: Voor hoeveel remcycli is de geïntegreerde rem geschikt? De rem is geschikt voor ongeveer 2 miljoen bedrijfscycli onder normale belastingsomstandigheden. De werkelijke levensduur varieert afhankelijk van de remfrequentie en de belasting die bij elke cyclus wordt toegepast. Machines met frequente noodstops of verticale asbediening met hoge cycli moeten de remconditie opnemen in hun geplande onderhoudsschema.
