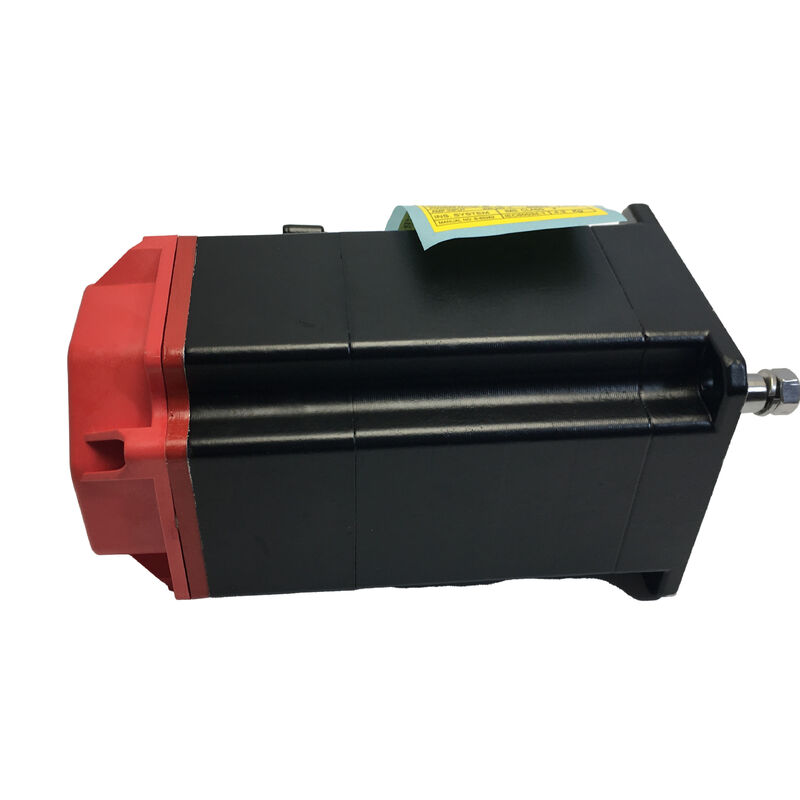

Fanuc AC servomotor A06B-0215-B100 Compacte βis-seriemotor voor CNC-toepassingen met hoge cyclus

βis-serie · zonder remmen · compacte wisselstroomservomotor voor CNC-besturing van de voedingsas

Kleine Motor, een serieuze klus.

De veronderstelling dat compacte servomotoren minder veeleisend werk verrichten, geldt niet in de praktijk.De motor van de voedingsas is een van de hardst werkende componenten van de machine, vertragen, en honderden keren per uur omkeren met positionering toleranties die niet bewegen.

De Fanuc A06B-0215-B100 is gebouwd voor precies dat soort werk.en ontworpen om rechtstreeks in FANUC-gecontroleerde machines te worden geplaatst, zonder de inbedrijfstellingswrijving die bij alternatieven van derden routinematig voorkomtDe aandrijving spreekt FANUC. De controller spreekt FANUC. De motor doet ook ′′ en die uitlijning blijkt in hoe de machine zich gedraagt vanaf de eerste cyclus.

Specificaties

Gebouwd voor de omstandigheden die de productie werkelijk creëert

Koelmiddel gaat nergens heen.Bij de meeste CNC-omgevingen wordt snijvloeistof gebruikt in de vorm van mist, spuit of in de buurt van de machinebasis. De A06B-0215-B100 is voorzien van een IP67-asdicht.hetgeen betekent dat het meest kwetsbare inlaatpunt voor het binnendringen van vloeistoffen specifiek is ingedeeld voor blootstelling aan onderdompeling.Het is geen marketingclaims, het is de specificatie die de schachtdichtheid is ontworpen om te voldoen, shift na shift.

Een positie geheugen dat niet afhankelijk is van de stroomtoevoer.De absolute seriële encoder houdt de aspositie vast zonder referentiebatterie of homing sequentie.de controller weet al waar de as isProductie hervat onmiddellijk.

Een vloeiende uitslag bij lage snelheden is belangrijker dan piekcijfers.Een motor met een hoge koppelgolf introduceert oppervlakte-onregelmatigheden in langzame afwerkingspassen ∙ het soort die in het onderdeel verschijnen en niet door de controller kunnen worden gecompenseerd.De βis-opwikkelingsgeometrie zorgt ervoor dat het koppel consistent wordt afgeleverd over het volledige snelheidsbereik, wat van belang is voor oppervlakteafwerking.

Thermisch gedrag in de loop van de tijd, niet alleen bij opstarten.Een motor die haar thermisch evenwicht behoudt tijdens een lange schakeling gedraagt zich voorspelbaarEén die geen variabele introduceert die echt moeilijk te diagnosticeren is van buitenaf..

Waar deze motor werkt

CNC-draaicentra¢ Beheersing van de voedingsas op compacte draaiburzen waar een consistente werktuigpositie over een groot aantal onderdelen heen de kernvereiste is.De absolute encoder houdt de positieverwijzing intact tussen de onderdelen en tussen de bewegingen.

Kleine verticale bewerkingscentra X- en Y-as aandrijvingen op machines met beperkte installatieruimte Het kleine frame beta past waar motoren van de middenklasse dat niet doen, zonder af te zien van de nauwkeurigheid van de encoder of de compatibiliteit van de aandrijving.

Ontginning en boorcentraDe lage traagheid van de motor en de snelle koppelrespons houden de cyclustijden nauw zonder dat er zich positiefouten over cycli heen ophopen.

Hulpassen en rotatiesystemen¢ secundaire assen op multiprocesmachines ¢ draaitafels, gereedschapsschakelaars, palletpositiëring ¢ waar volledige FANUC-integratie van belang is, maar het vermogen en de kosten van de αi-serie hoger zijn dan de toepassingsbehoeften.

De voorwaardevraag – en waarom het de moeite waard is deze te stellen

Een aanzienlijk deel van de FANUC servomotormarkt bestaat uit gerenoveerde eenheden die niet altijd als zodanig worden gelabeld.De verpakking ziet er misschien zelfs bijna uit als het origineel..

Wat niet zichtbaar is: hoeveel uren de encoder heeft gerund, hoeveel thermische cycli de isolatie heeft doorgemaakt,of de lagers op een bepaald moment in een hoek zijn geladen en een interne vermoeidheid vertonenDie geschiedenis verschijnt niet bij aankomst, maar zes maanden of een jaar later, tijdens de productie, op een machine die gepland is om onderdelen te draaien.

Een nieuwe A06B-0215-B100 heeft geen van die geschiedenis.Voor een onderdeel dat jarenlang onbeheerd in een machine zal draaien, dat zijn redelijke dingen om te controleren voordat de eenheid wordt geïnstalleerd.

Installatie en voortdurende service

Voordat u installeert, controleert u de capaciteit van de versterkermodule tegen de nominale stroom van de motor en bevestigt u dat de fysieke afmetingen passen bij uw montage.vóór het ontmantelen niet nadat de motor al bij de machine is.

Eenmaal uitgevoerd, is de diagnose om te kijken naar de as na de fout.een gestage toename in de loop van weken eerder dan een plotselinge alarmering is typisch het vroege teken van verslechtering van de afdichting van de encoderkabel in installaties die aan koelmiddel worden blootgesteldAls we het in dat stadium vinden, betekent dat een vervanging van de kabels, niet een ongeplande productie stopzetting.

Voor opgeslagen eenheden: bewaren bij 0 ̊40 °C, vochtigheid onder 75%, geen condensatie.Niet uitpakken tot de dag van de installatie.

Vaak gestelde vragen

V1: Is deze motor voorzien van een ingebouwde rem?De B100-configuratie bevat geen geïntegreerde rem. Deze motor is ontworpen voor horizontale astoepassingen waarbij de belasting niet hoeft te worden vastgehouden wanneer de stroom wordt verwijderd.Als uw toepassing betrekking heeft op een verticale of zwaartekrachtbelasting, moet in plaats daarvan een variant met rem in de βis-serie worden gebruikt.

V2: Welke hardwaretoestellen heeft de A06B-0215-B100 nodig?Deze motor wordt aangedreven door servoversterkers van de serie FANUC βi SVU of βi SVM. De capaciteit van de versterkingsmodule moet overeenkomen met de nominale stroom van de motor.Mismatched versterker ratings zijn een van de meest voorkomende installatiefouten op βis motoren.

Vraag 3: Kan deze motor rechtstreeks een oudere β-motor vervangen?De β-serie maakt gebruik van een bijgewerkt encoderprotocol in vergelijking met eerdere β-serie motoren, wat meestal vereist dat de parameters in de CNC-controller worden gewijzigd.Fysieke verbindingslocaties kunnen ook verschillenHet is geen plug-and-play-uitwisseling en moet worden geverifieerd tegen zowel de bedrading van de machine als de parameters van de controller.

V4: Welke FANUC CNC-systemen zijn compatibel?De A06B-0215-B100 is compatibel met FANUC 0i-D, 0i-F, 30i, 31i en 32i serie controllers wanneer deze worden gekoppeld aan een geschikte βi versterker.de compatibiliteit moet worden bevestigd voordat deze motor als vervangende motor wordt gespecificeerd.

V5: Wat is de beste manier om te bevestigen dat een verkochte eenheid echt nieuw is?Controleer of er geen verzegelde FANUC-verpakkingen zijn met intacte etiketten, een schacht die geen slijtage op de sleutelgang of het schachtendeel vertoont en een serienummer zonder voorafgaande service- of reparatiegeschiedenis.Een verkoper die documentatie kan verstrekken die de oorsprong van nieuwe voorraden bevestigt, is een redelijke basis. Als de verpakking is geopend of de documentatie over de aankoop niet beschikbaar is, vraag dan voordat u het product accepteert.
