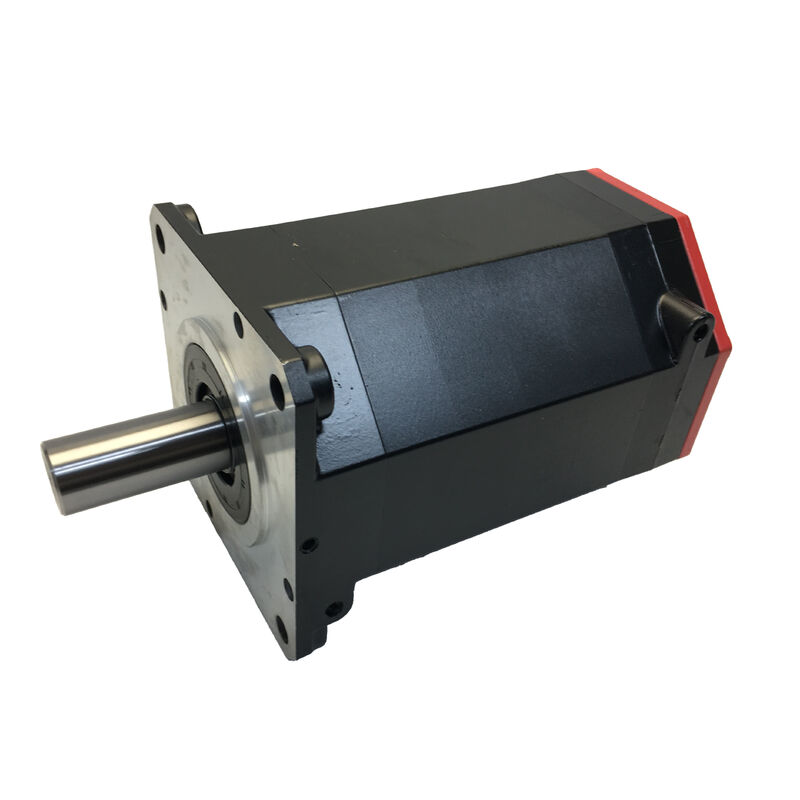

Fanuc AC Servomotor A06B-0221-B000

βis Serie · Geen Rem · Hoogwaardige AC Servo voor CNC-werktuigmachines

Precisie Begint bij de As

Elke positioneringsfout in een CNC-machine heeft een oorzaak — een versleten encoder, een thermisch instabiele wikkeling, een motor die niet helemaal geschikt was voor het aandrijfsysteem waarmee hij was gekoppeld. De Fanuc A06B-0221-B000 is gebouwd om al deze drie variabelen te elimineren.

Hij behoort tot FANUC's βis serie: het compacte werkpaard van hun servomotorlijn, gebruikt in een breed scala aan kleinere en middelgrote CNC-platforms waar de ruimte beperkt is, maar de nauwkeurigheidseisen niet. De B000-aanduiding betekent dat deze unit zonder geïntegreerde rem wordt geleverd — een configuratie die geschikt is voor horizontale assen waar de motor niet verantwoordelijk is voor het vasthouden van een belasting tegen de zwaartekracht wanneer de stroom wordt uitgeschakeld.

Wat u ervoor terugkrijgt, is een lichtere assemblage, eenvoudigere bedrading van het aandrijfkabinet en een motor die rechtstreeks in de βi-versterkerarchitectuur van FANUC past zonder enige adaptielaag ertussen.

Technische Specificaties

Vier Dingen die Belangrijk Zijn bij een Draaiende Motor in een Machine

U interageert niet met een servomotor nadat deze is geïnstalleerd. Hij draait jarenlang onbeheerd in de machine. Dit zijn de kenmerken die bepalen of dat soepel verloopt of niet:

1. Absolute encoder — geen homing vereist. De encoder slaat continu positiedata op. Na een stroomonderbreking, noodstop of geplande uitschakeling komt de as weer online op zijn exacte laatste positie. Geen homing-routine, geen verloren referentie, geen vertraging bij het terugkeren naar de productie.

2. IP67 asafdichting — blootstelling aan koelmiddel afgehandeld. Koelmiddelnevel bereikt overal in een actieve bewerkingsomgeving. De asafdichting van de A06B-0221-B000 is IP67-geclassificeerd — ontworpen om verontreinigingen gedurende de gehele levensduur van de motor buiten te houden zonder speciaal periodiek onderhoud te vereisen.

3. Lage koppelingrimpeling — oppervlakken worden schoner afgewerkt. Bij langzame voedingssnelheden drukken motoronregelmatigheden direct op het bewerkte oppervlak. De βis wikkelgeometrie zorgt voor een soepele koppelafgifte over het gehele snelheidsbereik, wat betekent dat afwerkingspassen de oppervlaktekwaliteit produceren die de gereedschapsgeometrie beoogt te bereiken.

4. Thermische stabiliteit tijdens lange verschuivingen. De isolatieklasse en de lagerspecificatie zijn beide geselecteerd voor langdurige continue werking. Een motor die na twee uur koel draait, maar na tien uur begint af te wijken, veroorzaakt problemen die moeilijk naar de bron te herleiden zijn. Deze wijkt niet af.

Machinetypes Waarin Deze Motor Wordt Gebruikt

De A06B-0221-B000 is een motor met een klein frame. Hij past waar grotere eenheden niet passen, en hij levert de positioneringsnauwkeurigheid en aandrijfcompatibiliteit waarop FANUC-gestuurde machines zijn gebouwd.

Compacte CNC Draaibanken X- en Z-as voeding op kleinere draaibanken die draaien met middelmatige tot hoge cyclustijden. De absolute feedback van de encoder zorgt voor consistente deel-tot-deel positionering, zelfs wanneer de machine midden in een batch opnieuw opstart.

Benchtop en Kleine VMC's X- en Y-as besturing op compacte verticale bewerkingscentra gebruikt in de productie van precisiecomponenten, matrijsbouw en gereedschappenfabricage. De voetafdruk van de motor past waar grotere servounits simpelweg niet passen.

Boor- en Tapprogramma's Deze machines keren honderden keren per shift van asrichting. De A06B-0221-B000 verwerkt hoge cyclische omkeringen schoon, met snelle koppelrespons en zonder accumulatie van positioneringsfouten tussen cycli.

Hulp- en Indexeerassen Gereedschapswisselaars, draaitafels en palletindexeersystemen die volledige FANUC-protocolintegratie nodig hebben zonder de grootte en kosten van een αi-serie motor. De βis serie is de juiste klasse voor deze secundaire rollen.

Over de Vraag van Motorconditie

De markt voor gebruikte en gereviseerde servomotoren is groot en niet altijd transparant gelabeld. Een motor met enkele duizenden draaiuren kan worden schoongemaakt, opnieuw verpakt en vermeld zonder dat die geschiedenis wordt bekendgemaakt. Van buitenaf ziet hij er identiek uit als een nieuw exemplaar.

Het verschil komt later naar voren: een encoder die intermitterende fouten begint te genereren, lagers die na een paar maanden bedrijf lawaai ontwikkelen, wikkelisolatie die al halverwege zijn thermische levenscyclus is. Niets hiervan is detecteerbaar bij aankomst.

Een nieuwe A06B-0221-B000 begint met een encoder die nog nooit slijtage heeft opgelopen, lagers in fabrieksconditie en volledige OEM-garantie. Voor een component dat continu in een productiemachine werkt, is de beginconditie een redelijk punt om aandacht aan te besteden.

Installatie, Service en Opslag

Bij installatie: Controleer of de capaciteit van de βi-versterkermodule overeenkomt met de motor voordat u bedrading aanbrengt. Controleer de fysieke afmetingen en connectorposities aan de hand van de montage-tekening van de machine — doe dit voordat u de unit uitpakt, niet erna.

Tijdens bedrijf: Houd de trend van de asvolgfout in de gaten via het CNC-diagnosescherm. Een langzame opwaartse drift over weken of maanden betekent doorgaans degradatie van de afdichting van de encoderkabel, en het opvangen ervan voorkomt het harde alarm dat daarna komt.

Bij opslag: Bewaar de unit tussen 0 °C en 40 °C, onder 75% relatieve luchtvochtigheid, zonder condensatie. Draai de as elke zes maanden met de hand om lagerspoeling onder statische belasting te voorkomen. Laat hem in de originele verzegelde verpakking tot de dag van installatie.

Veelgestelde Vragen

V1: Heeft de A06B-0221-B000 een ingebouwde rem? Nee. De B000-suffix geeft aan dat deze motor zonder geïntegreerde rem wordt geleverd. Hij is bedoeld voor horizontale asapplicaties waar het vasthouden van de belasting bij stroomuitval niet vereist is. Voor verticale assen of assen die hun positie moeten vasthouden wanneer de machine spanningsloos is, moet een variant met rem uit de βis serie worden gekozen.

V2: Welke versterker is vereist om deze motor te laten draaien? Deze motor is ontworpen voor gebruik met FANUC βi SVU of βi SVM serie servoversterkers. De versterkermodule moet geschikt zijn voor de stroomspecificatie van de motor — controleer de juiste koppeling voordat u een van beide componenten koopt.

V3: Is deze motor compatibel met FANUC 0i-F en 30i controllers? Ja. De A06B-0221-B000 is compatibel met FANUC 0i-D, 0i-F, 30i, 31i en 32i serie CNC-controllers wanneer deze wordt gebruikt met een geschikte βi-serie servoversterker. Compatibiliteit met eerdere controllergeneraties moet worden geverifieerd voordat deze motor als vervanging wordt gespecificeerd.

V4: Kan hij een eerste generatie β-serie motor op een oudere machine vervangen? Niet als een directe vervanging. De βis serie gebruikt een bijgewerkte seriële encoder in vergelijking met eerdere β-serie motoren, wat na installatie parameterwijzigingen in de CNC vereist. Fysieke connectorposities kunnen ook verschillen tussen generaties. Een pasvormcontrole en parameterreview zijn beide noodzakelijk voordat deze als een gelijkwaardige vervanging kan worden beschouwd.

V5: Wat moet ik controleren bij aankoop om te bevestigen dat het apparaat nieuw is? Nieuwe exemplaren worden geleverd in verzegelde FANUC-verpakking met intacte labels, een as die geen contactsporen of wrijving vertoont bij de spiebaan, en een serienummer zonder eerdere servicegeschiedenis. Vraag de verkoper om documentatie die de status van nieuwe voorraad bevestigt. Als de verpakking is geopend of de verkoper geen herkomstinformatie kan verstrekken, verduidelijk dit dan voordat u de zending accepteert.
