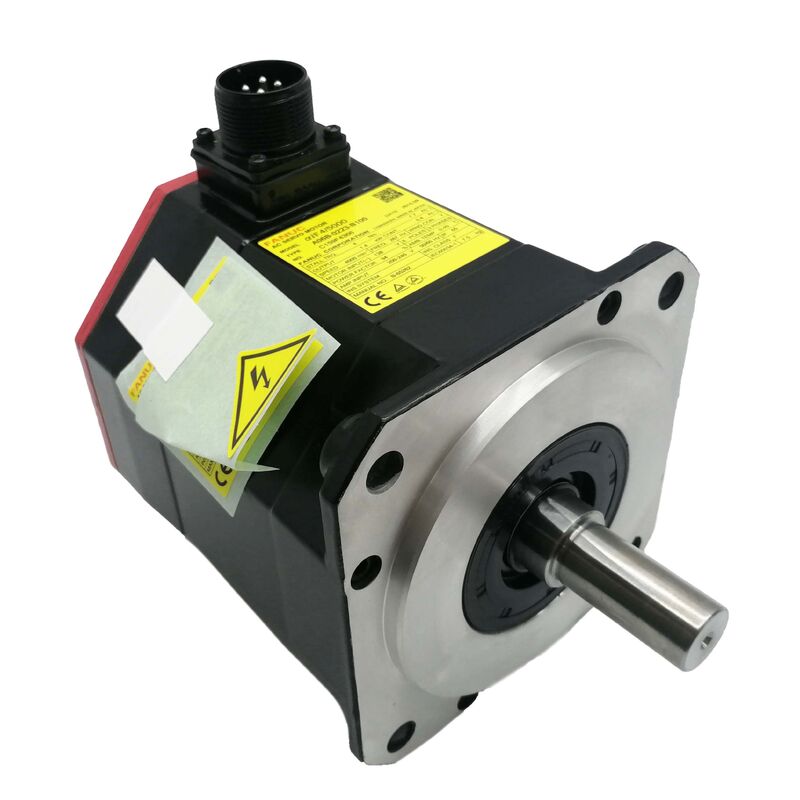

Fanuc AC Servomotor A06B-0223-B100

βis Serie · Geen Rem · Compacte CNC Servomotor

Het belang van de juiste motor

In CNC-bewerking is de servomotor het punt waar elektronische commando's worden omgezet in fysieke beweging. Als die conversie verkeerd gaat — door een verkeerde vervanging, een versleten encoder, of een incompatibele aandrijvingskoppeling — dan komen de problemen naar voren in de onderdelen: trillingssporen, positiedrift, inconsistentie in cyclustijd.

De Fanuc A06B-0223-B100 is een βis-serie AC servomotor, ontworpen voor de eisen van de voedingsassen van compacte en middelgrote CNC-werktuigmachines. Hij werkt zonder geïntegreerde rem — een bewuste keuze voor horizontale asconfiguraties — en wordt direct aangesloten op het βi-versterker-ecosysteem van FANUC zonder aanpassingshardware of aangepaste parametermapping. Voor machinebouwers en onderhoudsteams die een motor nodig hebben die gewoon werkt binnen een bestaande FANUC-opstelling, is die native compatibiliteit het startpunt voor al het andere.

Specificaties

Waar deze motor echt goed in is

Er is een neiging om servomotoren te overspecificeren — om aan te nemen dat meer vermogen betere prestaties betekent. In de praktijk is de A06B-0223-B100 geoptimaliseerd voor iets anders: consistentie op asniveau in machines waar de cyclustellingen hoog zijn en de toleranties van onderdelen weinig ruimte laten voor variatie.

Een paar specifieke dingen die standhouden onder arbeidsomstandigheden:

Absolute positiegeheugen. De seriële encoder slaat positiegegevens op zonder batterij of mechanische referentie. Na een stroomonderbreking of noodstop hervat de as vanaf de exacte laatst bekende positie — geen homing-cyclus, geen verloren onderdelen.

Asafdichting die echt lang meegaat. De IP67 asafdichting is gebouwd voor omgevingen waar koelmistspray constant aanwezig is. Hij vereist geen speciale onderhoudsintervallen; hij kan gewoon omgaan met wat de productievloeren hem aandoen.

Koppelafgifte zonder tandwielwerking. Het wikkelontwerp houdt de koppelschommelingen laag over het gehele snelheidsbereik. Dat is het belangrijkst bij langzame afwerkingsgangen, waar elke motoronregelmatigheid direct zichtbaar is op het bewerkte oppervlak.

Thermische stabiliteit gedurende ploegendiensten. De isolatieklasse en de lagerkeuze zijn gedimensioneerd voor continue werking, niet alleen voor korte stoten. Een motor die thermisch afwijkt tijdens een ploegendienst is een echt probleem; deze doet dat niet.

Waar hij in een machine past

De βis serie vult het compacte segment van FANUC's servomotorengamma. De A06B-0223-B100 is een sterke keuze voor:

CNC-draaibanken (compacte platforms) X- en Z-as voedingsregeling op kleinere draaibanken. De reactiesnelheid van de motor bij lage voedingssnelheden zorgt voor een consistente oppervlakteafwerking over lange productieruns.

Kleine en middelgrote verticale bewerkingscentra X- en Y-as aandrijvingen waar de machinevoetafdruk beperkt is en de motor betrouwbaar moet werken in krappe ruimtes met koelsystemen in de buurt.

Boor- en tapcentra Hoge cyclustoepassingen met frequente richtingomkeringen. De lage inertie en snelle koppelrespons van de motor verminderen de cyclustijd zonder de positioneringsnauwkeurigheid op te offeren.

Secundaire en hulpassen Draaitafels, gereedschapswisselaars en palletsystemen op multifunctionele machines die volledige FANUC-protocolcompatibiliteit nodig hebben zonder de grootte en kosten van een αi-serie unit.

Nieuwe unit versus het marktaanbod

FANUC servomotoren circuleren op een secundaire markt die nieuwe voorraad, gereviseerde eenheden en — vaker dan kopers verwachten — gemarkeerde motoren zonder duidelijke servicegeschiedenis combineert. De A06B-0223-B100 is geen uitzondering.

Een gereviseerde unit kan er bij aankomst identiek uitzien. De encoder heeft uren gedraaid. De lagers kunnen microscopische vermoeidheid vertonen. De wikkelisolatie heeft thermische cycli doorlopen. Niets daarvan is zichtbaar totdat de motor in een machine draait, vaak maanden na installatie.

Een nieuwe unit brengt nul draaiuren, lagers en encoder in fabrieksconditie, en volledige OEM-garantie. Voor een component dat onbeheerd binnen een machine werkt en naar verwachting jaren meegaat, is de beginconditie van belang — onafhankelijk van het prijsverschil.

Installatie- en opslaginstructies

Voor montage: Kruisverwijs de frameafmetingen en het connectortype van de motor met uw machine-tekeningen. Bevestig dat de βi-versterkermodule overeenkomt met de stroomspecificatie van de motor. De FANUC βis Connection Manual is de gezaghebbende bron voor geverifieerde koppelingen.

Tijdens gebruik: Het meest voorkomende vroegtijdige waarschuwingssignaal van slijtage van de encoderkabel is een langzame toename van de as-volgfout — detecteerbaar via het CNC-diagnosescherm voordat er een hard alarm verschijnt. Controleer de connectorafdichtingen jaarlijks bij installaties die worden blootgesteld aan koelmiddel.

Bij opslag: 0–40 °C, onder 75% relatieve luchtvochtigheid, geen condensatie. Draai de as handmatig elke zes maanden als de unit langdurig wordt opgeslagen. Houd deze verzegeld in de originele verpakking tot de installatiedag.

Veelgestelde vragen

V1: Is er een versie van deze motor met een rem? Ja. Een variant met rem bestaat binnen de βis serie voor verticale asapplicaties. De B100 configuratie bevat geen rem en is geschikt voor horizontale assen waar vasthouden bij uitschakelen niet nodig is. Als uw toepassing zwaartekrachtbelasting vasthouden vereist, moet een andere suffixvariant worden gespecificeerd.

V2: Welke versterker heeft deze motor nodig? De A06B-0223-B100 is ontworpen voor gebruik met FANUC βi SVU of βi SVM serie servo-versterkermodules. De versterkermodule moet geschikt zijn voor de stroomafname van de motor. Bevestig de specifieke koppeling met behulp van FANUC's documentatie voor motor-versterkerselectie voordat u koopt.

V3: Kan dit een oudere β-serie motor direct vervangen? Niet als een plug-and-play vervanging. De βis serie gebruikt een bijgewerkt seriële encoderprotocol vergeleken met eerdere β-serie motoren, wat betekent dat CNC-parameters na installatie moeten worden beoordeeld en aangepast. Een fysieke pasvormcontrole wordt ook aanbevolen, aangezien de connectorlocaties tussen generaties kunnen verschillen.

V4: Welke FANUC-controllers werken met deze motor? Compatibele controllers zijn de FANUC 0i-D, 0i-F, 30i, 31i en 32i series wanneer deze worden gekoppeld aan de juiste βi-serie versterker. Compatibiliteit met andere controllergeneraties moet worden geverifieerd aan de hand van FANUC's gepubliceerde koppelingsdocumentatie voordat u zich vastlegt op de hardware.

V5: Hoe kan ik bevestigen dat een unit echt nieuw is voordat ik koop? Nieuwe units worden geleverd in verzegelde FANUC-verpakkingen met intacte authenticiteitslabels, een schone as zonder slijtage aan de spiebaan, en een serienummer zonder eerdere servicegeschiedenis. Als een verkoper geen duidelijke herkomstdocumentatie kan verstrekken of de unit zonder originele verpakking arriveert, beschouw dit dan als een waarschuwingssignaal en vraag om opheldering voordat u de levering accepteert.
