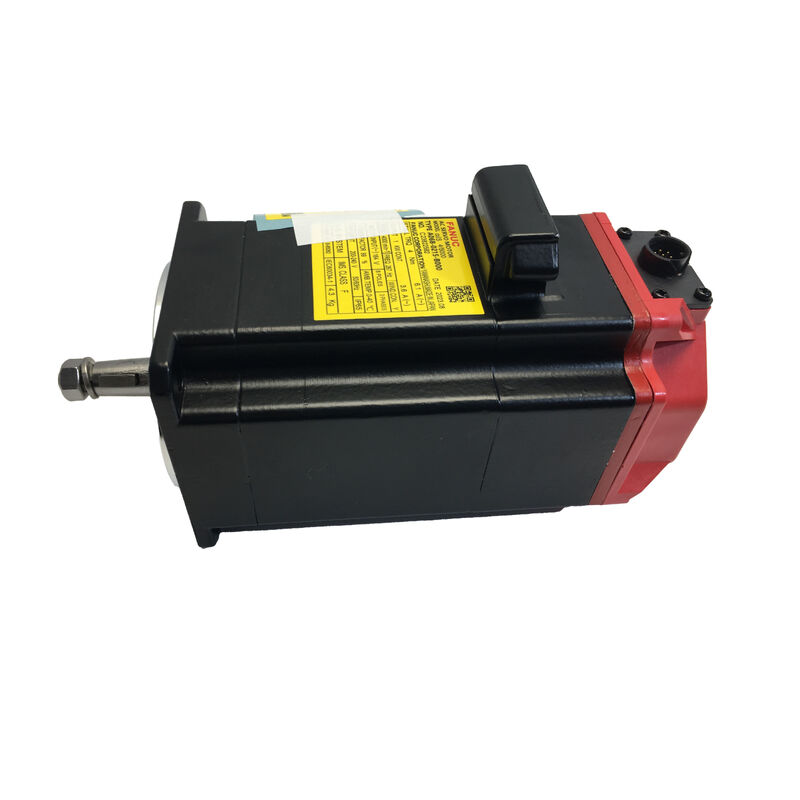

FANUC A06B-0232-B100 AC Servomotor ∙ αiS 8/6000 ∙ 2.2 kW ∙ 8 Nm ∙ 6,000 rpm ∙ αiA 1000 Pulsecoder ∙ IP65 ∙ 200V

Specificaties in een oogopslag

Voor wat is de αiS 8/6000 ontworpen

De snelheid is het bepalende kenmerk van de αiS 8/6000.6,000 rpm continuDe combinatie van de twee snelheden van een conventionele servo met een gelijkwaardig koppel brengt deze motor in een specifieke en veeleisende toepassingszone:met een vermogen van niet meer dan 50 W,, en waarbij de servo met volle snelheid soepel moet overstappen van snelle traverse naar een nauwkeurige voedingssnijding zonder verlies van positie.

De benaming αiS geeft aan waar deze motor in de producthiërarchie van FANUC staat.Alpha iS-serieis de industriële servomotorlijn van FANUC, gebouwd voor integratie met FANUC CNC-systemen (serie 16i, 18i, 21i, 30i, 31i, 32i en 0i) en ontworpen rond de αi-servoversterkermodules van FANUC.Elke specificatie , de motorparameter set, de aandrijving matching ?? wordt afgestemd binnen het gesloten FANUC-ecosysteem waar de CNC, versterker en motor zijn ontworpen als een systeem, niet geassembleerd van afzonderlijke leveranciers.

8 Nm bij 6.000 t/min. De prestatiedriehoek

De selectie van servomotoren houdt een drie-richtingscompensatie in tussen koppel, snelheid en raamgrootte.,en de αiS 8/6000 doet het zonder naar een groter frame te gaan.

8 Nm stationair koppelDe definitie van de kracht van de as is: de kracht die de as kan uitoefenen om de volledige snelheid te bereiken.Dit is de waarde die bepaalt of de motor de belasting zonder thermische overbelasting door een snijoperatie kan rijden.

6,000 t/minis het nominale continue toerental. Bij deze toerental levert de motor 2,2 kW aan continu mechanisch vermogen, voldoende voor hogesnelheidsbewerkingscentrumvoedingsassen, snelle traverse aandrijvingen,en elke as waarbij de snelheid in de baan een directe productiviteitsparameter van de machine is.

Piekstroom bij 80 ADe maximale snelheid die de versterker kan leveren bepaalt de versnellingsmacht van de motor.De motor bereikt snel de doel snelheid., zonder overschrijding vast te leggen en zich te herstellen van belastingverstoring binnen een strak volgende foutvenster.Dit is wat het verschil maakt tussen een servo dat positie houdt bij hoge voedingssnelheid en een die tracking fout onder belasting ophoopt.

αiA 1000 Pulsecoder: De Feedback Foundation

Elke A06B-0232-B100 die met FANUC'sαiA 1000 pulscoderingebouwd in de motorencarrosserie.000,000 positiepuls per omwenteling over de seriële highspeed feedback interface van FANUC naar de αi servoversterker.

De pulsecoder communiceert niet alleen de positie, maar ook de temperatuur van de motor en de interne foutstatus via dezelfde serieverbinding.en overspeed gebeurtenissen worden allemaal gerapporteerd terug via de pulsecoder interface naar de CNC de machine heeft geen aparte sensor bedrading nodig om de motor fout omstandigheden te detecterenDeze integratie is niet toevallig; het is een kernontwerpprincipe van het FANUC αi-systeem, waarbij diagnostische zichtbaarheid in elk onderdeel is ingebouwd in plaats van toegevoegd.

Voor machines met meerdere assen: the standardized αiA 1000 interface across all motors in the αiS series means the same encoder cable family (FANUC A66L-0001 series) and the same parameter set apply regardless of motor size — simplifying spares management and reducing the number of configuration variables in multi-axis systems.

IP65 behuizing ️ gesloten voor CNC-omgevingen

De A06B-0232-B100 heeft eenBehuizing met IP65-classificatie: volledig stofdicht en bestand tegen waterstralen uit alle richtingen.In een machine-gereedschapsomgeving waar koelmiddel actief wordt gespotenAls er geen metaaldeeltjes in de lucht zijn en overal in de werkzone smeermist aanwezig is, is de afdichtingskwaliteit van de motorbehuizing geen secundaire specificatie ­ het bepaalt de levensduur.

Bij10 kgDe rechte as maakt het mogelijk om met FANUC-standaardkoppelingen zonder adapterelementen rechtstreeks aan te sluiten op kogelschroeven en riemrollies. No keyway on the B100 shaft specification means the coupling relies on clamp-type connection — which is correct for servo applications where the high reversal frequency of CNC feed axes makes mechanical fretting a concern with keyed interfaces.

Systemintegratie: FANUC αi Servoversterkers

De A06B-0232-B100 werkt binnen FANUC'sai servoversterker systeem de servomodules van de A06B-6096, A06B-6114 en A06B-6117-reeksen (SVM-servomodule) die worden gebruikt in de architectuur van de FANUC-stroomvoorziening/versterkerkas met PSM- (Power Supply Module) en SVM-combinaties.

Bij 2,2 kW continue met een piekstroomopname van 80 A rijdt de motor op een niveau dat binnen het bereik ligt van de SVM-servomodules 20i en 40i met één en twee assen van FANUC.De specifieke selectie van de versterker is afhankelijk van de generatie van het CNC-systeem, het totale aantal assen en de PSM-capaciteit in het kastje ­ parameters die worden bepaald door het oorspronkelijke ontwerp van de machinebouwer in plaats van alleen de motor.

De αiS-motoren van FANUC zijn ontworpen voor directe parameterkennis: de CNC leest het motormodel van de pulsecoder af en laadt automatisch de correcte vermogenselementen in.Op een goed geconfigureerd systeemHet systeem identificeert de motor bij opstarten opnieuw en laadt de aandrijfparameters automatisch in.

Waar deze motor is gevonden

CNC-bewerkingscentrum X/Y/Z voedingsassen- verticale en horizontale bewerkingscentra met hoge snelheid, waarbij een snelle bewerking met 6.000 t/min een snelle plaatsing tussen de stukken mogelijk maakt;en waarbij het 8 Nm-continuüm koppel de voedingskoersen door middel van agressieve bewerkingen handhaaft.

Hoogspeedboormachines en -boormachines- cyclusoptimaliseerde machines waarbij de verhouding tussen snelle doorlooptijd en snijtijd van cruciaal belang is voor de doorvoer van het onderdeel en waarbij de capaciteit van de voedingsas van 6000 rpm de niet-snijtijd per onderdeel rechtstreeks vermindert.

Machines en toestellen voor het vervaardigen van elektrische apparaten- zowel de tafel aandrijving als de wielkop worden gevoed op precisie oppervlakte en cilindrische malen,waarbij de combinatie van hoge snelheid voor positionering en stabiel koppel bij lage snelheid voor fijne voedingsgroei de bepalende eis is.

Indeksering van torentjes en aandrijvingen van de as- de Z- en X-assen op CNC-draaiblokken met hoge snelheid, waarbij een snelle herpositionering tussen gereedschapswisselingen en snijpassages een directe productiviteitsparameter is.

met een breedte van niet meer dan 50 mm- Precision axes waarbij de capaciteit voor hoge snelheid van 6000 t/min een snelle grofbewerking mogelijk maakt, terwijl het koppel van 8 Nm de vereiste constante snelheid en constante kracht van de precieze EDM-voedingsregeling handhaaft.

A06B-0232-B100 Variant Context

De aanduiding B100 in het FANUC-onderdeelnummersysteem identificeert dit als derechte as, standaard, zonder remmen, αiA 1000 pulsecoderandere achtervoegselvarianten van dezelfde motor zijn:

• A06B-0232-B400️ met 24 V gelijkstroom elektromagnetische rem
• A06B-0232-B200 conische as, geen rem
• A06B-0233-B100¢ αiS 8/6000HV(systeem van de klasse 400V, 400/480V)

De A06B-0232-B100 is de standaard 200V, zonder remmen,rechte schachtconfiguratie de meest gespecificeerde variant voor horizontale en standaardoriëntatie CNC-voedingsassen waarbij geen zwaartekrachthouder is vereist en het 200-V-versterkersysteem wordt gebruikt.

Veelgestelde vragen

V1: Wat is het verschil tussen A06B-0232-B100 en A06B-0233-B100?

Beide zijn FANUC αiS 8/6000-motoren met dezelfde mechanische en koppelspecificaties.A06B-0232-B100 is de 200V-versie, gebruikt bij FANUC αi versterkersystemen van de klasse 200 V.A06B-0233-B100 is de versie HV (High Voltage)De twee zijn niet elektrisch uitwisselbaar. Controleer altijd de spanningsklasse van het servoversterker systeem van uw machine voordat u bestelt.

V2: Welke FANUC-servoversterker is compatibel met de A06B-0232-B100?

De A06B-0232-B100 is compatibel met FANUC'sServoversterkermodules van de αi-serie (SVM)- met inbegrip van de A06B-6096, A06B-6114 en A06B-6117 series, afhankelijk van de CNC-generatie en de kastconfiguratie.De specifieke module is afhankelijk van de oorspronkelijke PSM/SVM-architectuur van de machine en het aantal gecontroleerde assen.Voor de exacte matching van de versterker raadpleeg de elektrische documentatie van de machine of de handleiding voor de beschrijving van de FANUC αi servoversterker voor uw CNC-serie.

Vraag 3: Is de A06B-0232-B100 na een stroomcyclus op zoek naar een eigen bestemming?

De αiA 1000 pulsecoder op de A06B-0232-B100 is eeninkrementeel apparaatBij elke machine start moet elke as een referentie terugkeer (thuis) volgorde uitvoeren voordat de CNC asbewegingscommando's kan accepteren.Dit is de standaardwerkwijze voor FANUC-machines met pulscoders van de αiA-serieDe absolute pulsecodervarianten van FANUC (αiA 64, αiA 128) behouden de positie zonder opdracht, maar zijn een afzonderlijke deelnummerconfiguratie.

V4: Kan de A06B-0232-B100 worden gebruikt om een oudere FANUC α-serie (niet-i) servomotor te vervangen?

De αiS-serie maakt gebruik van verschillende versterkers, een ander pulsecoder-interfaceprotocol en verschillende motorparametersets van de eerdere α-serie.Het vervangen van een αiS-motor in een systeem dat is ontworpen voor de oudere α-serie vereist het vervangen van de servoversterkermodule en het bijwerken van de CNC-parameterset. Het is mogelijk als een geplande upgrade, maar is geen plug-compatibele uitwisseling.de vervanging is rechtstreeks zonder dat er wijzigingen in het systeem vereist zijn.

V5: Wat betekent het achtervoegsel B100 en is er een versie met remmen beschikbaar?

In de onderdeelnummerstructuur van de servomotor van FANUCB100identificeert de standaard rechte as, zonder rem, met de αiA 1000-pulscoder.zwaartekrachtbelaste mechanismen de variant met rem isA06B-0232-B400De remvoorziening moet los van het versterkingssysteem worden aangesloten.
