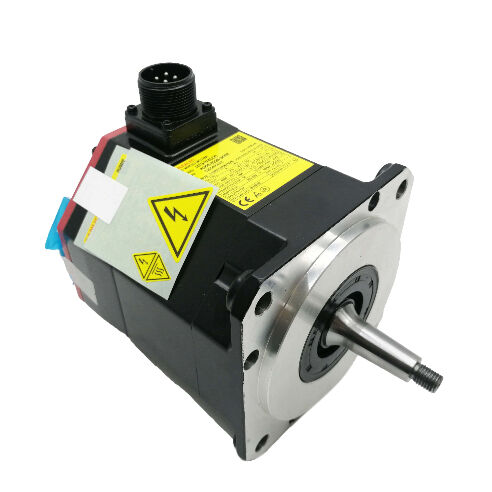

Fanuc AC Servomotor A06B-0235-B101
FANUC A06B-0235-B101 AC Servomotor — AiS8/4000 Rechte as CNC Aandrijfmotor
Prestatie-geoptimaliseerd Ontwerp
De FANUC A06B-0235-B101 levert betrouwbare prestaties voor CNC-feedassen waar koppeloverdracht plaatsvindt via wrijving of mechanische vergrendeling, waardoor er geen remmen nodig zijn bij stroomuitval. Deze rechte gladde as (SLK) configuratie met FANUC i1000 puls-coder biedt nauwkeurige positiefeedback in industriële toepassingen.
- 2,5 kW nominaal vermogen met 8 Nm aanloopkoppel
- 4.000 RPM maximale snelheid voor hoogwaardige toepassingen
- 3-fase 184V bij 267Hz motorspanning specificatie
- IP65 beschermingsgraad voor koelvloeistofbestendige werking
- i1000 incrementele encoder met 1.000 pulsen per omwenteling
De gladde as zonder spiebaan (SLK) vereenvoudigt de installatie van koppelingen waarbij wrijvingsklemmen de primaire verbindingsmethode zijn, waardoor problemen met spie-uitlijning worden geëlimineerd en spanningsconcentratiepunten worden verminderd.
Technische Specificaties
| Parameter |
Waarde |
| Onderdeelnummer |
A06B-0235-B101 |
| Serie |
A06B-0235 |
| Model |
AiS 8/4000 |
| Nominaal Vermogen |
2,5 kW |
| Aanloopkoppel |
8 Nm |
| Maximale Snelheid |
4.000 RPM |
| Motorspanning |
184V, 3-fase / 267Hz |
| Versterker Ingang |
200-240V AC, 50/60Hz |
| As Type |
Recht, glad (geen spiebaan) — SLK |
| Encoder |
i1000 puls-coder |
| Elektromagnetische Rem |
Niet inbegrepen |
| Beschermingsgraad |
IP65 |
| Isolatieklasse |
F |
| Repareerbaar |
Ja |
Voordelen van SLK As Configuratie
De SLK-aanduiding geeft een gladde cilindrische uitgaande as aan zonder spiebaanuitsparingen, geoptimaliseerd voor aangedreven koppelingen die afhankelijk zijn van radiale klemkracht. Deze configuratie werkt ideaal met klemnaven zonder speling, krimp-schijfkoppelingen en vergelijkbare wrijvingsvergrendelingsontwerpen. De afwezigheid van spiebanen elimineert spanningsverhogingen op het asoppervlak, wat zorgt voor verbeterde duurzaamheid voor bidirectionele koppeltoepassingen met hoge cycli.
Configuratie Opmerking: De B101 (gladde as), B201 (as met spiebaan) en B001 (conische as) delen identieke AiS8/4000 motor kernspecificaties. De keuze hangt af van de koppelingsontwerpvereisten van uw machine.
Compatibiliteit i1000 Encoder Systeem
De i1000 puls-coder levert 1.000 pulsen per omwenteling, wat de standaard resolutie voor feedback vertegenwoordigt voor eerdere generaties FANUC servo-besturing. Deze encoder communiceert effectief met huidige FANUC αi-serie versterkers en CNC-systemen wanneer correct geconfigureerd.
Installatie Opmerking: Verifieer de versterkerconfiguratie voor i1000 encodercompatibiliteit vóór installatie. Parameterverschillen tussen encoder type en versterkerinstellingen kunnen asalarmen genereren die lijken op hardwarefouten.
Toepassingsspecificaties
De A06B-0235-B101 dient als een ideale feed-as motor voor CNC-werktuigmachines in de volgende toepassingen:
- Koppelingskoppelingen van het wrijvingstype of krimp-schijfkoppelingen (configuratie met gladde as)
- Toepassingen zonder vereisten voor remmen bij stroomuitval
- Machinebesturingssystemen geconfigureerd voor i1000 encodercompatibiliteit
- Horizontale of tegengewogen aslasten zonder behoefte aan positiebehoud door zwaartekracht
Deze motor is geschikt voor X- en Y-as installaties op verticale bewerkingscentra, draaitafel aandrijvingen op kleinere machines en feed-as aandrijvingen op CNC-draaibanken met machinearchitecturen van vóór de αiA encoder generatie.
Veelgestelde Vragen
V1: Wat is het verschil tussen de A06B-0235-B101 en de B201 of B001?
Alle drie de varianten zijn AiS8/4000 motoren met identieke elektrische prestaties (2,5 kW, 8 Nm, 4000 RPM). Het onderscheid ligt in de asgeometrie: B101 heeft een gladde rechte as, B201 bevat een rechte as met spiebaan, en B001 maakt gebruik van een conische as. Kies op basis van de specifieke koppelingsontwerpvereisten van uw machine.
V2: Werkt de i1000 encoder met huidige FANUC αi versterkers?
Ja — FANUC αi versterkers ondersteunen i1000 encoder types wanneer de versterkerparameters correct zijn geconfigureerd. Het vervangen van motoren met verschillende encoder types vereist het bijwerken van de versterkerparameters om asalarmen tijdens het opstarten te voorkomen.
V3: Waarom zou iemand de gladde as (SLK) verkiezen boven een as met spiebaan?
Gladde assen optimaliseren de prestaties met klemstijl koppelingen zonder speling die de as rondom vastgrijpen. Deze configuratie vereenvoudigt de installatie door de noodzaak van spie-uitlijning te elimineren en verwijdert spanningsconcentratiepunten bij spiebaanuitsparingen. Gebruik SLK-varianten wanneer de originele machinekoppelingen zijn ontworpen voor werking met een gladde as.
V4: Is deze motor repareerbaar als deze defect raakt?
Ja — de A06B-0235-B101 is repareerbaar. Veelvoorkomende serviceprocedures omvatten lagervervanging, encodervervanging en wikkelingstests. Reparatie biedt doorgaans kosteneffectieve alternatieven voor volledige vervanging voor de meeste faalmodi, met uitzondering van ernstige fysieke schade of doorgebrande wikkelingen.
V5: Welke αi servo-versterkermodule is vereist voor deze motor?
De AiS8/4000 motor wordt gekoppeld aan een FANUC αi SVM met een nominale waarde voor de 11A aanloopstroom van de motor, werkend op 200-240V AC ingang. Specifieke SVM-modellen zijn afhankelijk van de vereisten voor enkelassige of meerassige modules en de totale aandrijfsysteemconfiguratie. Verifieer de bestaande versterkerstroomsterktes en motorparameterinstellingen vóór motorvervanging.
De FANUC A06B-0235-B101 dient als een OEM-vervangende servomotor. Bevestig het as type, de encodercompatibiliteit en de versterkerparameterinstellingen aan de hand van uw machine documentatie vóór installatie.
