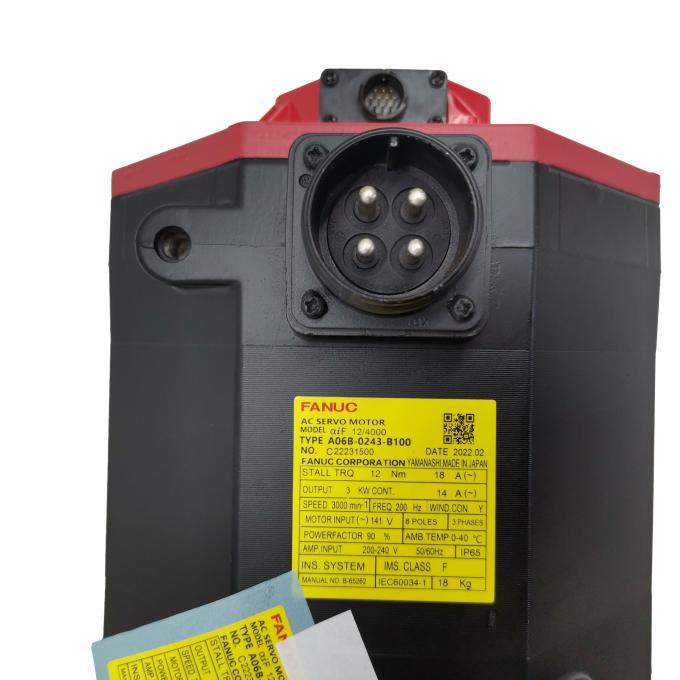

Fanuc A06B-0243-B100 AC servomotor
αiF 12/3000, rechte as, A1000 absoluut, zonder rem
Productoverzicht
Deelnummer:A06B-0243-B100
Ook gezocht als:A06B0243B100, FANUC A06B-0243-B100, FANUC A06B0243B100
Motormodel:αiF 12/3000
Classificatie:Fanuc Alpha iF serie AC borstelloze servomotor -- 12 Nm stall torque, 3,0 kW, 3.000 tpm, rechte gladde as, geen rem, Alpha i A1000 Absolute Pulse Coder, IP65
Technische specificaties
| Deelnummer | A06B-0243-B100 |
| Motormodel | αiF 12/3000 |
| Nettogewicht | 42.6 lbs (~ 19,3 kg) |
| Stallingskoppel | 12 Nm |
| Nominale output | 3.0 kW |
| Maximale snelheid | 3,000 t/min |
| Inlaatspanning | 200-240V wisselstroom |
| Frequentie. | 50/60 Hz |
| Fases | 3 fasen |
| Nominale stroom | 14 A |
| Pulskodeerder | Alpha i A1000 (reeks absoluut) |
| Resolutie van de encoder | 1,000,000 pulsen/omwenteling |
| Type as | Rechte gladde (SLK - geen sleutelweg) |
| Elektromagnetische rem | Geen |
| Beschermingscategorie | IP65 |
| Isolatie klasse | Klasse F |
| Werktemperatuur | 0°C tot +40°C |
| Compatibele versterkers | Servoversterkers van de Fanuc αi-serie (αiSV) |
| Compatibele controles | Fanuc-serie 0i, 15i, 16i, 18i, 21i, 30i, 31i, 32i |
| Oorsprong | Japan |
Twaalf Newton-meters De juiste motor voor middelgrote machine-gereedschapsaxen
De A06B-0243-B100 neemt het productieve middenniveau in de αiF-motorfamilie in.12 Nm aanhoudend stallingskoppelen30,0 kW nominale kracht, is het perfect geschikt voor kleine tot middelgrote CNC-bewerkingsmachines waar asbelastingen comfortabel binnen het 12 Nm aanhoudend koppelbudget vallen.
De3,000 rpm maximumde snelheid van het traverseerproces die voor deze machinecategorie geschikt is, terwijl de14A nominale stroomHet systeem is niet geschikt voor de standaard driefasige elektrische infrastructuur.42.6 lbs (19.3 kg), wordt een goede ophefsteun aanbevolen tijdens de installatie en het onderhoud.

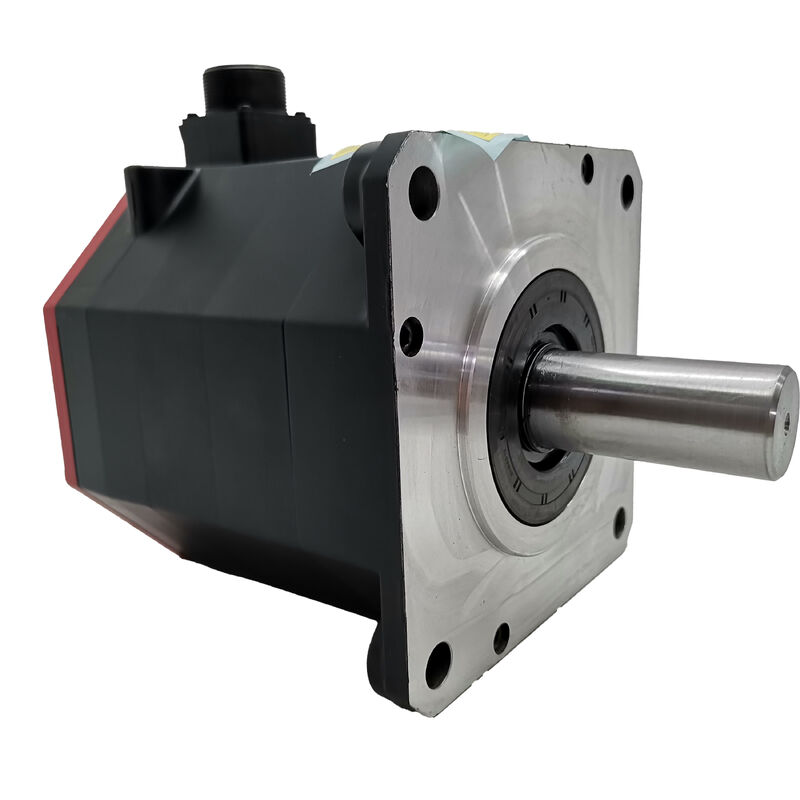

Rechte gladde schacht ∙ Koppeling zonder sleutelweg
Derechte gladde as (SLK)het koppel uitsluitend door wrijvingskracht overbrengt.Dit ontwerp vereist goed gespecificeerde splitshub-klemkoppelingen of hydraulische uitbreidingshubs om het 12 Nm-standmoment en de piekversnelling te kunnen aanvullen.
Deze configuratie biedt een eenvoudige knooppuntverwijdering met behulp van standaard versnellingsdragers, wat onderhoudsvoordelen biedt in beperkte machineomgevingen.de A06B-0243-B200-variant met sleutelsluiting beschikbaar is.
Geen remmen Standardconfiguratie voor horizontale assen
DeB100-benamingde rem is niet ingesteld, wat standaard is voor horizontale CNC-voedingsassen.Servo-slot van de servo-versterkerfunctionaliteit, waarbij de positie-lus actief blijft en de encoder continue feedback levert.
Deze configuratie elimineert de noodzaak voor remcircuits, relais en timing logica, waardoor de complexiteit van het paneel en het aantal onderdelen vermindert.De remvarianten (B300 en B400) zijn voorbehouden aan verticale assen waarvoor de zwaartekracht extra vasthoudingsbeveiliging vereist..
A1000 Absolute Encoder Position Retention door middel van stroomcycli
DeAlpha i A1000 seriële absolute pulscodeerdermet 1,000,000 pulsen per omwenteling behoudt de positie van meerdere bewegingen door uitschakelingen via de back-upbatterij in de Fanuc αi servoversterker.
Dit elimineert dagelijkse home-cycli, waardoor onmiddellijke coördinaten beschikbaar zijn bij het opstarten en naadloos herstel mogelijk is van halteprogramma's.De hoge resolutie ondersteunt uitzonderlijke dimensie nauwkeurigheid en oppervlakte afwerking kwaliteit.
Onderhoud van de batterij:De A1000 back-upbatterij bevindt zich in de αiSV servoversterker. Vervang deze wanneer de Fanuc CNC een laag batterij alarm uitzendt om te voorkomen dat de teller met meerdere bewegingen opnieuw wordt ingesteld en de as opnieuw wordt geforceerd.
A06B-0243 reeks Configuratieverwijzing
| Deelnummer | Schacht | Sleutelweg | Brek | Verzegeling |
| A06B-0243-B000 | Taper | - Ja, dat klopt. | Geen | IP65 |
| A06B-0243-B100 | Recht glad | - Nee, niet echt. | Geen | IP65 |
| A06B-0243-B100#0100 | Recht glad | - Nee, niet echt. | Geen | IP67 |
| A06B-0243-B200 | Recht. | - Ja, dat klopt. | Geen | IP65 |
| A06B-0243-B300 | Taper | - Ja, dat klopt. | 24 V veer | IP65 |
| A06B-0243-B400 | Recht glad | - Nee, niet echt. | 24 V veer | IP65 |
| A06B-0243-B101 | Recht glad | - Nee, niet echt. | Geen | IP65 (i1000-encoder) |
Versterker en CNC-compatibiliteit
De A06B-0243-B100 werkt metServoversterkers van de Fanuc αi-serie (αiSV)¢ specifiek αiSV 40 of αiSV 80 modules.Fanuc-series 0i-D, 0i-F, 15i, 16i, 18i, 21i, 30i-A, 30i-B, 31i-A, 31i-B en 32i.
Bij de installatie van vervangende motoren moet worden gecontroleerd of de CNC-asparameters overeenkomen met de motortype-specificatie αiF 12/3000, teneinde instabiel asgedrag of versterkerfouten te voorkomen.
Typische toepassingen
- met een vermogen van niet meer dan 50 WX-, Y- en Z-aandrijvingen op compacte en middelgrote VMC's
- machines voor de vervaardiging van elektrische apparaten, met een vermogen van niet meer dan 50 W¢ Z-as draagmachines en X-as schuifmachines
- voor de vervaardiging van elektrische motoren¢ Productiemachines met een hoge cyclus met korte, snelle bewegingen
- Andere machines voor het bewerken van elektrische apparaten¢ B-as roterende aandrijvingen en roterende tafelpositieroossen
Vaak gestelde vragen
Wat is het verschil tussen de B100 (rechte gladde as) en de B000 (taper as)?
De B000 heeft een conische as met sleutelweg voor zelfcentrerende koppeling, terwijl de B100 een rechte gladde as heeft voor wrijvingsgeclampte knooppunt.De motorprestaties zijn identiek. De selectie is afhankelijk van de bestaande koppelknop op uw machine..
Heeft de A06B-0243-B100 elke keer dat de CNC aanzet een aansturing nodig?
Nee, de Alpha i A1000 absolute encoder behoudt de multi-turn positie door uit te schakelen via de back-up batterij.As coördinaten zijn onmiddellijk beschikbaar zonder homing beweging na installatie en eenmalige positie synchronisatie.
Welke Fanuc versterker module is nodig voor de A06B-0243-B100?
De motor vereist een servoversterker van de Fanuc αi-serie (αiSV) voor de 3,0 kW / 14A. Compatibel met Fanuc Series 0i-D, 0i-F, 16i, 18i, 21i, 30i,en 31i controles.
Waarom is het motorgewicht (42,6 lbs) relevant voor de onderhoudsplanning?
Met een gewicht van meer dan 19 kg vereist de motor twee personen om de motor te hanteren of een goede opheffingsondersteuning tijdens de installatie en verwijdering, vooral in beperkte machinebehuizingen.
Wanneer moet in plaats van de standaard B100 de verzegelde variant IP67 (#0100) worden gespecificeerd?
Specificeer IP67 wanneer de motor is gemonteerd op plaatsen waar koelmiddel zich kan verzamelen rond of rechtstreeks contact kan maken met de motor.IP65-standaard is voldoende.
