FANUC A06B-0243-B400 | Alpha iF 12/4000 AC Servomotor — 2,5 kW / 12 Nm / 24VDC rem / Rechte spie

AiF 12/4000 — Waar 12 Nm en 3000 tpm elkaar ontmoeten

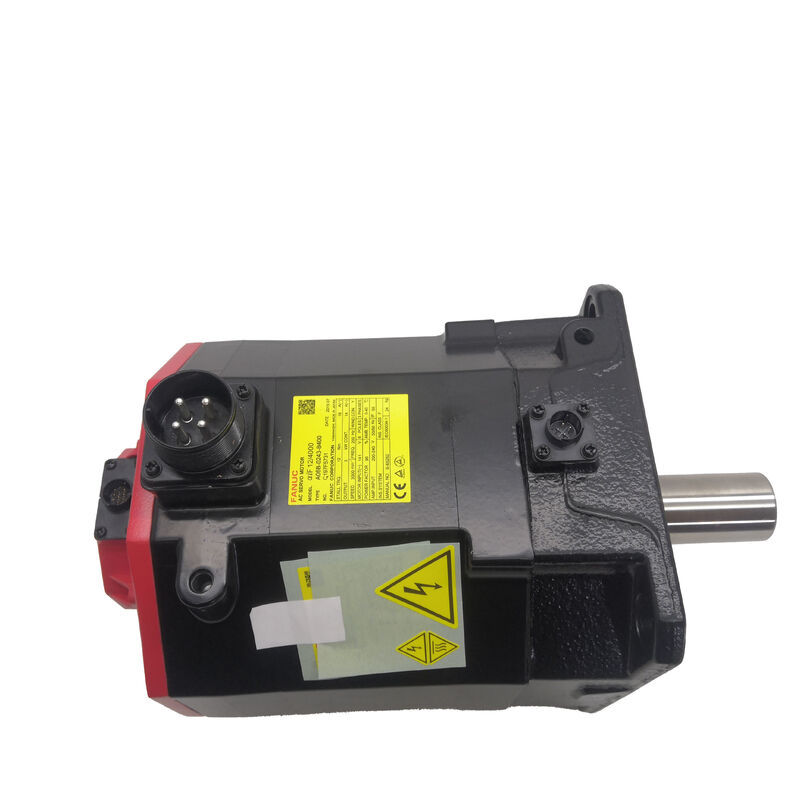

De A06B-0243-B400 is FANUC's AiF 12/4000 servomotor — 12 Nm aanloopkoppel bij tot 3.000 tpm, 2,5 kW vermogen. De AiF-aanduiding identificeert de Alpha iF (flensmontage) serie — de motorfamilie die is afgestemd op de Alpha i servo-omvormerarchitectuur van FANUC en wordt gebruikt in de 16i/18i/21i en 0i CNC-platformgeneratie.

Met 12 Nm aanloopkoppel kan deze motor het type servas aan dat echte duurzame koppelcapaciteit nodig heeft: CNC-draaibank-torens, Z-assen van verticale bewerkingscentra, draaitafel-ingangen, en pers- en stempeltoevoerassen waar zowel matige snelheid als echt koppelautoriteit vereist zijn. De maximale snelheid van 3.000 tpm en het vermogen van 2,5 kW plaatsen hem in het middensegment van de AiF-familie.

De 24V DC rem is een belangrijke specificatie van deze variant. Controleer op het label van de geïnstalleerde motor of de rem veersluitend is (standaard ingeschakeld bij uitschakelen — standaard voor verticale assen) of van het type 'energize-to-release'. Voor verticale assen en door zwaartekracht belaste mechanismen is de veersluitende rem het juiste type. De B400-suffix bevestigt de rechte spie, rem-uitgeruste, A1000-encoderconfiguratie van deze variant binnen de A06B-0243-serie.

A1000 / AiA1000 Encoder — Incrementele Feedback

De A1000/AiA1000 pulscoder is een incrementeel encoder type. Bij elke inschakeling van de machine is een referentie-terugkeer cyclus vereist om de aspositie referentie vast te stellen voordat de productie kan beginnen. De CNC kan de as niet op een bekende positie gebruiken totdat deze homing cyclus is voltooid.

Voor machines die absolute positie vereisen bij het inschakelen zonder homing cyclus, is de variant met een absolute pulscoder in de A06B-0243 serie de juiste specificatie. Controleer het encoder type van de geïnstalleerde motor op het typeplaatje voordat u bestelt.

Belangrijkste Specificaties

Rechte spie — Koppeling Compatibiliteit

De rechte spie op de B400 past op wrijvingsklemkoppelingsnaven. Controleer of de boringdiameter van de bestaande koppelingsnaaf overeenkomt met de spie-diameter van de motor voordat u deze monteert. De rechte spie vereist geen spie-naaf, tenzij de koppeling is ontworpen voor een spie-interface. Voor toepassingen met hoog koppel en frequente omkeringen waarbij koppeling slip een probleem is, biedt een koppeling die zowel een boringklem als een stelschroef gebruikt betere langdurige retentie dan alleen een standaard wrijvingsboring.

FAQ

V1: Welke servovervormers zijn compatibel met de A06B-0243-B400?

De AiF 12/4000 werkt samen met FANUC Alpha i SVM servovervormermodules uit de A06B-6114 serie. De specifieke SVM-variant hangt af van de configuratie van het aantal assen van het aandrijfsysteem. Controleer of de nominale stroom van de vervormer de nominale stroom van 7A van de motor dekt. Verifieer dat de vervormer de A1000/AiA1000 incrementele encoder interface ondersteunt.

V2: De machine vereist bij elke inschakeling een homing cyclus. Komt dit door de A1000 encoder?

Ja. De A1000 is incrementeel — deze bepaalt de positie door pulsen te tellen vanaf een referentiepunt bij elke inschakeling. Een homing cyclus is vereist voordat de as bruikbaar is op een bekende positie. Als de toepassing absolute positie vereist zonder homing, specificeer dan de A06B-0243 variant met een absolute pulscoder (andere B-suffix).

V3: De 24V rem ontgrendelt niet wanneer de aandrijving is ingeschakeld. 24V bevestigd op de motorconnector. Wat moet er gecontroleerd worden?

Met 24V bevestigd op de connector, meet de weerstand van de remspoel (24V losgekoppeld). Een gezonde spoel op een motor van dit formaat leest doorgaans in het bereik van 20-60 Ω. Een open circuit bevestigt een defecte spoel. Als de weerstand binnen het bereik valt, controleer dan op mechanische belemmering — verontreiniging tussen de remschijf en de wrijvingsoppervlakken kan ontgrendeling voorkomen, zelfs met de juiste spoelstroom.

V4: Na vervanging door A06B-0243-B400 is de asvolgfout groter dan voorheen. Wat moet er onderzocht worden?

Verifieer of de motortypeparameter van de servovervormer overeenkomt met de AiF 12/4000 specificatie — een parameter mismatch produceert een consistente volgfout. Controleer ook of de encoderkabel volledig is aangesloten op de feedbackconnector van de vervormer en of de kabelafscherming correct is geaard. Mechanische koppelingsuitlijning na motorvervanging voegt wrijving toe die de volgfout vergroot en moet worden gecontroleerd voordat de servoversterkingen worden aangepast.

V5: Waar wordt de A06B-0243-B400 vandaan gehaald?

Via de FANUC Alpha iF serie motor aftermarket — nieuwe overschotten, geteste gereviseerde en motorrevisiediensten. Bevestig de B400-suffix (rechte spie, 24V rem, A1000/AiA1000 encoder) op het typeplaatje van de geïnstalleerde motor voordat u bestelt. Remfunctie en encoderwerking moeten beide worden geverifieerd bij acceptatietests voor elke uitwisselingseenheid.
