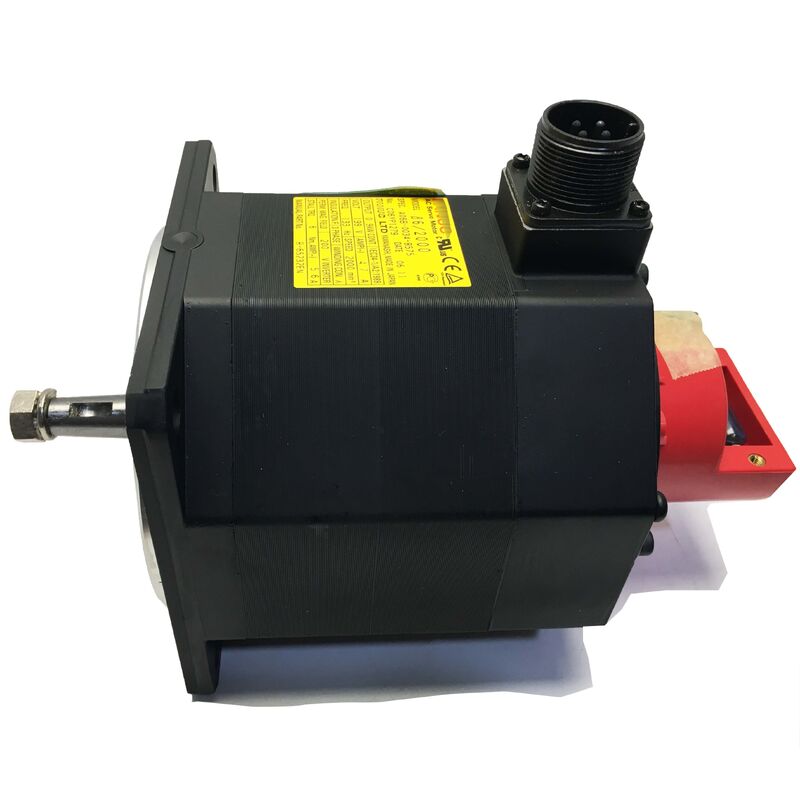

FANUC A06B-0034-B577 ∙ Beta B6/2000 AC Servomotor ∙ Taper Shaft / i32b Encoder / 2000 rpm / IP67

B6/2000 met Conaper Shaft ¢ De B577-configuratie

De A06B-0034-B577 is de B6/2000 servomotor van FANUC in de conische as, i32b-encoderconfiguratie.2 kg is het een fysiek substantiële motor ontworpen voor CNC-as aandrijvingen die echte aanhoudende belasting dragen in plaats van lichte positionering taken.

De conische as is het bepalende mechanische kenmerk van deze variant.De conische geometrie zelfcenters de koppeling knooppunt als het wordt getrokken axiaal op de as met een trekbout door de as-end draad. De knoop zit telkens in dezelfde geometrische positie?? bij de eerste installatie en bij elke daaropvolgende onderhoudsverwijdering en -herinstallatie?? zonder handmatige aanpassings- of aanpassingsinstrumenten.Deze herhaalbaarheid betekent dat de asprestaties na een motorwisseling vanaf het moment dat de nieuwe motor wordt geïnstalleerd voorspelbaar zijn.

Bij een maximale toerental van 2000 t/min met een elektrische specificatie van 199 V/133 Hz werkt de B6/2000-klasse aan het einde van het beta-motorbereik met een matige toerental.199V/133Hz is de terminale motortoestand die wordt gegenereerd door de servoversterker van een standaard 200V wisselstroom driefasige netinvoer, niet de elektriciteitstoevoerspanning.

Installatie van de hub:Gebruik het gegraven gat aan het einde van de as en een trekbout om de knoop axiaal op de coniper te trekken.De slagbelasting gaat rechtstreeks door de as naar de i32b-encoder en het achterlager

Belangrijkste specificaties

i32b Encoder Incremental, Homing Required

De i32b is een inkrementele encoder die 32 signaalperiodes per omwenteling biedt voor snelheids- en positiefeedback.De servoversterker verwerkt dit getal tot een hogere effectieve resolutie voor positiecontroleDe inkrementele stand van het middel wordt bepaald door bij elke opstart van het apparaat de pulsen van een referentiepunt te tellen.Als de machine absolute positie nodig heeft op power-up zonder homing, is de Beta motor variant met een absolute encoder de juiste specificatie

Veelgestelde vragen

V1: Wat is het verschil tussen A06B-0034-B577 (taper shaft) en A06B-0034-B177 (rechte shaft)?

Beide zijn B6/2000 motoren met dezelfde elektrische specificatie.Het type as bepaalt de koppelingsinterface.Voor een knooppunt met een sleutelboor is de B177 vereist.

Vraag 2: De machine vereist homing bij elke power-up. Is dit vanwege de i32b encoder?

Ja, de i32b is een incrementele encoder die de positie bepaalt door te tellen vanaf een referentie bij elke opstart.Dit is het verwachte normale gedrag voor machines met beta-incrementele encodermotorenVoor absolute positie zonder homing is een motorvariant met een absolute encoder vereist.

V3: Hoe wordt de naald van de conische as correct geïnstalleerd?

Gebruik het gegraven gat aan het einde van de as van de motor met een trekbout (moer + wasmachine) om de knooppunt axiaal op de koniek te trekken.Nooit drukken of hameren impactkracht op een conische as wordt rechtstreeks overgedragen aan de encoder schijf en achterste lager, die schade veroorzaken die gewoonlijk weken later verschijnt als intermitterende coderalarm onder trillingen in plaats van onmiddellijk bij installatie.

V4: Na vervanging door A06B-0034-B577 wordt op de as de volgende fout weergegeven.

Controleer of de motortypeparameter van de servoversterker overeenkomt met de specificatie B6/2000 ∙ een onverenigbaarheid van de parameters leidt tot een aanhoudende volgende fout.Ook bevestig dat de encoder kabel is volledig gezet op de versterker feedback connector en dat de kabel schild is correct geaard aan de versterker einde. Vervorming van de krappe as na installatie voegt mechanische wrijving toe die na een fout toeneemt en moet worden gecontroleerd voordat de serogewinnen worden aangepast.

V5: Welke servoversterkers zijn compatibel met de A06B-0034-B577?

De B6/2000 wordt gecombineerd met servoversterkers van de FANUC Beta SVU- en SVM-serie uit de Beta-motorcompatibele familie.Bevestig dat de nominale stroom van de versterker de nominale stroom van de motor B6/2000 dekt voordat de montage.
