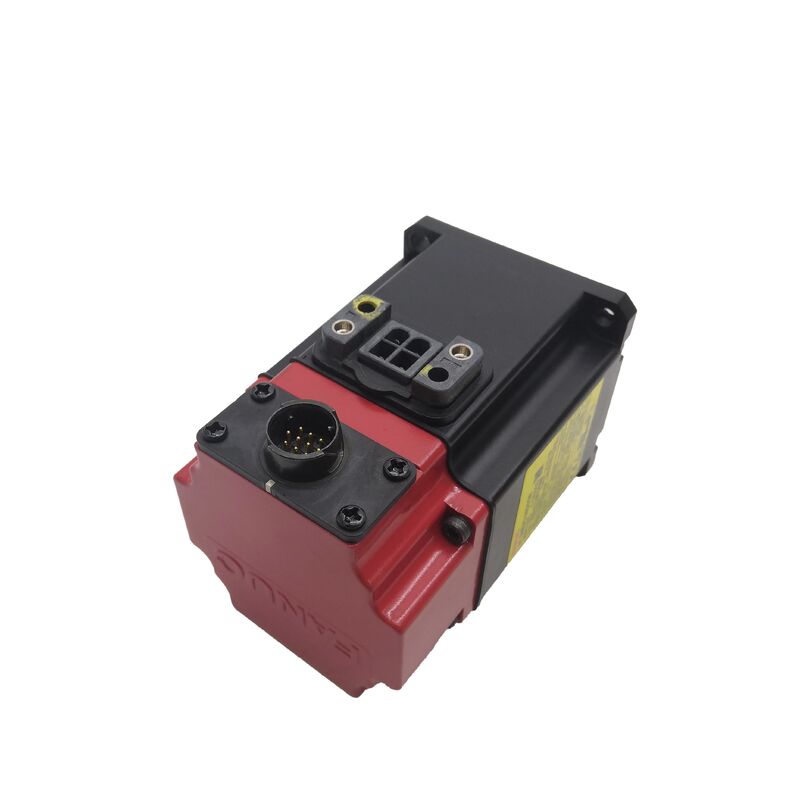

Fanuc A06B-0372-B171
α2/2000 -- 0,4kW, Taper Shaft, rem, serie C Encoder
Deelnummer:A06B-0372-B171
Serie:ALPHA AC servomotor
Model:α2 / 2000
Configuratie:Tapered Shaft (Standard), Spring-Applied Brake, Serial C Pulse Coder (40.000 ppr), IP67
Status:Afgesloten door de fabrikant -- Vernieuwd & overtollig voorraad beschikbaar
Voorwaarde:Vernieuwd / Overschot
Productoverzicht
De Fanuc A06B-0372-B171 is een compacte ALPHA serie AC servomotor met een conische as, geïntegreerde veerbremsen en een Serial C pulscoder voor positie- en snelheidsfeedback.4 kW aanhoudend vermogen met 2 Nm stationair koppel en 2Deze motor is ontworpen voor kleinere, hoge cyclusse secundaire assen in machinewerktuigen en automatiseringsapparatuur waar compacte afmetingen, storingsvrije houding,en betrouwbare feedback zijn essentieel.
Technische specificaties
| Nominale output | 0.4 kW |
| Stallingskoppel | 2 Nm |
| Stallcurrent | Ongeveer 3,5 A |
| Nominale stroom | 2.2 A |
| Motorspanning | 120 V (3-fase) |
| Nominale frequentie | 133 Hz |
| Maximale snelheid | 2,000 RPM |
| Encoder | C-impulscoder -- 40.000 ppr (A860-0356-T101) |
| Type as | Tapered (Standaard) |
| Brek | Vloeiend, 90 V gelijkstroom |
| Ingangsbescherming | IP67 |
| Isolatie klasse | F |
| Reeks | ALPHA -- α2/2000 |
| Status | Afgesloten door fabrikant |
Compacte koppelprestaties
De α2 koppelklasse is de kleinste in de standaard ALPHA servomotorlijn, waardoor het ideaal is voor lichte voedingsasbelastingen, compacte draaitafels, indexmechanismen voor werktuigmagazine,met een vermogen van niet meer dan 50 WMet een bescheiden 2.2A nominale stroom vereiste, deze motor paren efficiënt met de SVM1-12 versterker module.
Conic schachtontwerp
De nauwkeurige conische as creëert een zelfcentrerende interferentie die geschikt is voor een optimale koppelingsausrichting en positioneringsherhaalbaarheid.Deze technische eigenschap zorgt voor een consistente prestatie zelfs bij een koppelcapaciteit van 2 Nm, hoewel een goed installatiemoment en professionele verwijderingsprocedures essentieel zijn om de integriteit van de as te behouden.
Verstelbaar remsysteem
Met een uitvalveilig, met veer aangebracht, elektrisch losgelaten remsysteem dat automatisch wordt ingeschakeld bij stroomverlies of uitschakeling.De 90V gelijkstroomremvoorziening zorgt voor een betrouwbare positiezekerheid voor de hulpacties en indexmechanismenEen goede controle van de spanning is cruciaal tijdens de installatie om schade te voorkomen.
Serial C Pulse Coder
Uitgerust met de eerste generatie Serial C-encoder (A860-0356-T101) met 40.000 pulsen per omwenteling.Deze inkrementele encoder vereist homing sequenties bij opstarten en specifieke versterker configuratieDe directe vervanging met dit exacte codeertip wordt ten zeerste aanbevolen om de compatibiliteit van het systeem te behouden.
Bescherming van het milieu
IP67-gehalte biedt volledige bescherming tegen het binnendringen van stof en tijdelijke onderdompeling,Deze motor is geschikt voor uitdagende industriële omgevingen met koelmist en reinigingswerkzaamheden.Regelmatige inspectie van de asdichtingen wordt aanbevolen voor motoren met een langdurige gebruiksgeschiedenis.
Compatibiliteit met aandrijving en besturing
Compatibel met SVM-servoversterkers van de Fanuc ALPHA-serie, in het bijzonder de SVM1-12-module, en kan worden geïntegreerd met Fanuc CNC-besturingselementen, waaronder serie 0, 0i, 15, 16, 18 en 21.Een goede parametrisatie voor de α2/2000 met een serie C-encoder is essentieel voor de werking.
Vaak gestelde vragen
Wat onderscheidt de B171 van de B175 en B177 varianten?
Alle drie de varianten hebben dezelfde elektrische specificaties, maar verschillen in het type encoder.B175 gebruikt A64 absolute en B177 gebruikt I64 incrementele encoders (beide 64Voor directe vervanging is een verificatie van de verenigbaarheid van de versterker en aanpassingen van de parameters vereist.
Hoe gaat het met de Serial C encoder in vergelijking met de I64?
Serial C biedt een resolutie van 40.000 ppr met behulp van het eerdere interfaceprotocol van Fanuc, terwijl I64 64.000 ppr biedt met latere interface-technologie.De kritieke factor is versterker ondersteuning voor de specifieke encoder interface.
Welke versterker is nodig voor deze motor?
De servoversterkermodule SVM1-12 (A06B-6096-H101) is gespecificeerd voor de α2/2000.De versterker moet voor dit motortype worden geparametreerd met een Serial C-encoder en geverifieerd voor ondersteuning van de Serial C-interface., vooral in geüpgradede systemen.
Waarom is de remspanning tijdens de installatie van cruciaal belang?
De 90V gelijkstroomremspecificatie moet strikt worden nageleefd.Controleer altijd de remspanning van de machine voordat u de motor aansluit.
Wat zijn de belangrijkste inspectiepunten voor gebruikte eenheden?
Testremfunctie met 90 V gelijkstroom, controleer de conische as op beschadiging, controleer de IP67-afdichting van de as, controleer de corrosie van de encoderconnector, meet de wikkelwaarde voor fasebalans,en controleer de isolatieweerstand- Bench testing met compatibele versterker voltooit de verificatie.
