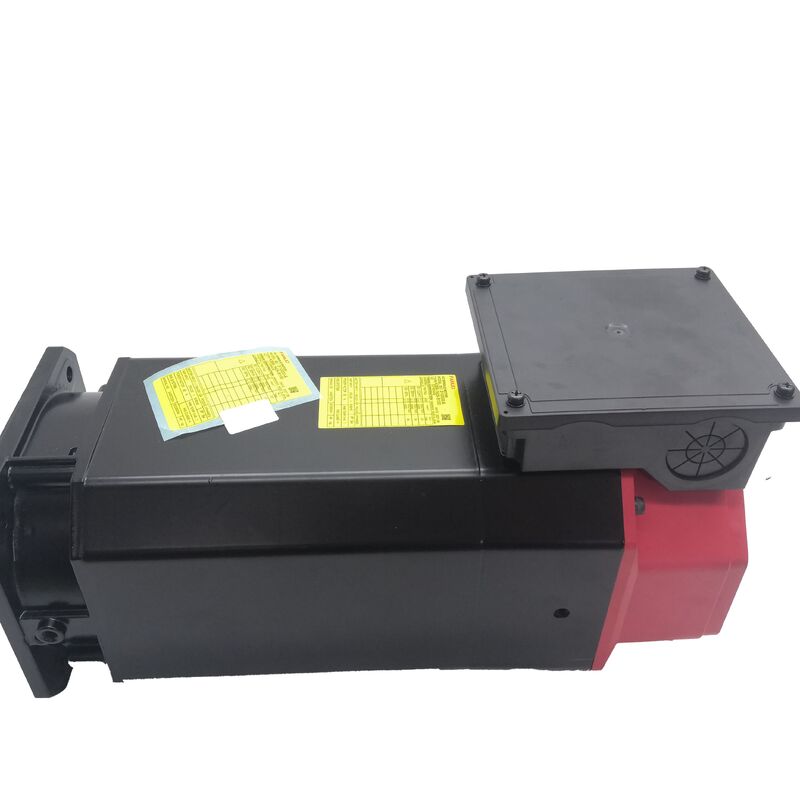

Fanuc A06B-1408-B153
Deelnummer:A06B-1408-B153
Type:AC-spindelmotor
Serie:Alpha i (αi)
Model:Ai 12 / 7000
Configuratie:Flankenmontage, sleutelschacht, iMZ snelheids-/positiesensor, achteruitkoeling
Versnellingsbereik:1,500 - 7000 RPM
Voorwaarde:Nieuw / Vernieuwd / Overschot
Productoverzicht
DeFanuc A06B-1408-B153is een Alfa i-serie AC-spindelmotor geconfigureerd met flensmontage, ingesloten uitgangsas, iMZ-sensorfeedback en achteruitkoeling.5 kW continu (S1) tot 12 kW in intermitterende werkcycli, deze substantiële spindelmotor van middenklasse is ontworpen voor CNC-bewerkingscentra, draaicentrums,en multiprocess-gereedschapsmachines waarbij de prestaties van de spindel de snelheid van materiaalverwijdering en de oppervlaktekwaliteit van het onderdeel bepalen.
Technische specificaties
| Nominale uitslag (S1 Continu) |
7.5 kW |
| Nominale output (S2 / S3 Duty) |
12 kW |
| Versnellingsbereik |
1,500 - 7000 RPM |
| Fase |
3-fase |
| Montage |
Flanke |
| Type as |
Sleutel schacht |
| Sensor |
iMZ (snelheids- en positiefeedback) |
| Koeling |
Achteruitlaat |
| Reeks |
Alpha i - Ai12/7000 |
Detail van het vermogen
De motor is voorzien van een dubbel vermogen: 7,5 kW continu (S1) voor langdurige bewerkingen en 12 kW piek voor intermitterende zware snijfasen.Dit ontwerp is geschikt voor typische bewerkingscycli waarbij het snijden met een hoog vermogen afwisselend plaatsvindt met herstelfasen met een lager vermogen, waardoor de prestaties worden geoptimaliseerd en de thermische stabiliteit behouden blijft.
Sleutel schacht ontwerp
De sleutelschaal zorgt voor positieve mechanische aandrijving voor riemrollies, timingspaneelen of koppelknopen, waardoor een betrouwbare koppeloverdracht wordt gewaarborgd, zelfs onder schokbelasting of richtingsomkering.Deze configuratie is van essentieel belang voor spindel aandrijvingen met bandspanning of intermitterende schokbelastingen bij 12 kW piekvermogen en 7 kW1000 RPM-operatie.
iMZ-sensortechnologie
De geïntegreerde iMZ-sensor maakt kritieke spindelfunkties mogelijk, waaronder:
- Georiënteerde stop:Precieze plaatsing van de spindel voor gereedschapswisselingen en proefwerkzaamheden
- C-asoperatie:Spindelfunctie als programmeerbare positieroos
- Rigid Tapping:Synchrone spindelrotatie en Z-asvoeding voor nauwkeurige draadvorming
Koelsysteem
De koeling van de achteruitlaat leidt de warmte weg van de spindellagerszone, waardoor de thermische stabiliteit en de dimensionale consistentie worden verbeterd.Dit ontwerp minimaliseert de thermische uitbreiding effecten op spindle middenlijn positie, waarbij gedurende langere werkcyclussen een nauwe tolerantie wordt gewaarborgd.
Informatie over de verenigbaarheid
Compatibel met de Fanuc Alpha i spindelversterkerserie (6111, 6112, 6141, 6142) en geïntegreerd met Fanuc CNC-platforms, waaronder serie 0i-B/C/D, 16i, 18i en 30i/31i/32i.Voor optimale prestaties is een juiste versterkerparametrisering met Ai12/7000-motortype en iMZ-sensorinterface vereist.
Vaak gestelde vragen
Wat is het verschil tussen de A06B-1408-B153 (sleutelas) en de A06B-1408-B103 (slickas)?
Beide zijn Ai12/7000 motoren met identieke specificaties, behalve de asconfiguratie.Terwijl de B103 een eenvoudige as heeft die afhankelijk is van de klemkracht voor de koppeloverdracht.
Wat doet de iMZ-sensor en waarom is hij belangrijk?
De iMZ-sensor biedt snelheids- en positiefeedback voor nauwkeurige spindelregulatie en maakt geavanceerde functies mogelijk, waaronder georiënteerde stop, Cs-asoperatie en stijf tikken.Een goede sensorfunctie is essentieel voor deze CNC-spindeloperaties.
Welke Fanuc spindelversterker is compatibel met deze motor?
Compatibel met Fanuc Alpha i spindelversterkermodules van de 6111, 6112, 6141 en 6142 series, goed afgestemd op 12 kW piekvermogen en geconfigureerd met correcte motorparameters.
Waarom zijn er twee vermogenscategorieën (7,5 kW en 12 kW)?
De capaciteit van 7,5 kW staat voor continue werking, terwijl de capaciteit van 12 kW beschikbaar is tijdens intermitterende zware snijfasen binnen een cyclus die herstelperiodes omvat.Dit komt overeen met typische bewerkingspatronen.
Wat zijn de belangrijkste controles bij de beoordeling van een gebruikte A06B-1408-B153?
Controleer de schacht op spanning en corrosie, controleer de integriteit van de iMZ-sensor, meet de wikkelwaarde, controleer de isolatieweerstand,en bevestig de toestand van de interfaces van de achteruitlaatkanalenDe test op de bank met actuele monitoring zorgt voor de definitieve verificatie.
