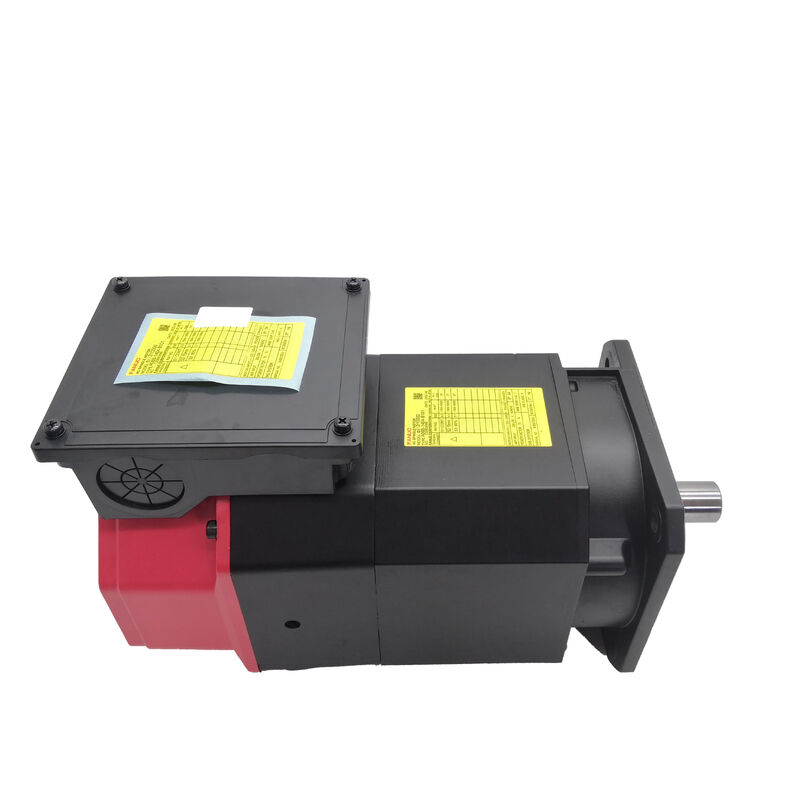

Fanuc AC servomotor A06B-1425-B103 A06B1425B103 AO6B-1425-B1O3

αi 3/12.000, Flensmontage, Gladde Boring, Achterste Sensor

Artikelnummer: A06B-1425-B103
Ook gezocht als: A06B1425B103, FANUC A06B-1425-B103, Fanuc A06B1425B103
Motor Model: αi 3/12.000
Classificatie: Fanuc Alpha i Serie AC Spindelmotor -- 12.000 RPM Maximale Snelheid, 3,7 kW, Flensmontage, Gladde Boring As, Achterste IMZ Sensor, αiSP Versterker Compatibel

Deze motor is specifiek ontworpen voor compacte tot middelgrote VMC's die aluminiumlegeringen, non-ferro materialen en licht staal bewerken. De spindel moet snel genoeg draaien om kleine diameter hardmetalen gereedschappen in hun productieve snijbereik te houden, terwijl er voldoende continu vermogen wordt geleverd voor echte materiaalverwijdering zonder te vertragen onder aanhoudende snijbelasting.

De 3,7 kW continue vermogen biedt serieuze snijcapaciteit. Bij 12.000 omw/min benaderen de oppervlaktesnelheden voor een 5 mm freessnijder 188 m/min -- binnen het productieve venster voor het frezen van aluminiumlegeringen met hoogwaardige hardmetalen geometrie. Voor een 10 mm snijder bij dezelfde snelheid is de oppervlaktesnelheid geschikt voor agressieve nabewerking in zacht staal.

Het koppel van de motor bij nominaal toerental ondersteunt het snijden zonder dat de spindel toerental verliest tijdens voedingsbewegingen, waardoor een consistente oppervlakteafwerking en een voorspelbare gereedschapslevensduur behouden blijven.

Belangrijke opmerking: Dit is de standaard αi 3/12.000 zonder door-spindels koelmiddel. De αiT-aanduiding identificeert motoren met een interne koelmiddelboring voor drukkoelmiddeltoevoer door de spindel. Voor machines die zijn geconfigureerd voor overvloedig of nevelkoelmiddel, is deze standaardconfiguratie correct.

De flensmontage bevestigt de motor aan de spindel behuizing van de machine via een precisie-geslepen boutvlak. Wanneer de flens op het bijpassende oppervlak rust, wordt de rotatie-as van de motor automatisch ingesteld -- geen shims of iteratieve heruitlijning nodig.

Voor een spindelmotor die op 12.000 omw/min draait, is deze precisie-uitlijning cruciaal. Onjuiste uitlijning veroorzaakt synchrone trillingen die de oppervlakteafwerking en de levensduur van de lagers na verloop van tijd beïnvloeden. Flensmontage elimineert deze variabele volledig.

Gladde boring (SLK) betekent dat de as koppeling interface van de motor geen spiebaan heeft. Koppel wordt overgedragen via de koppelingsregeling met behulp van interferentie passing, wrijving of koppelingsgeometrie. Dit ontwerp houdt de roterende massa symmetrisch, waardoor de onbalans bij hoge snelheden wordt geminimaliseerd.

De achterste IMZ sensor biedt de CNC een positie referentiepuls per omwenteling, waardoor rigide tappen, gesynchroniseerd draadsnijden en spindeloriëntatie voor automatische gereedschapswissels mogelijk zijn. De plaatsing aan de achterzijde houdt de sensor vrij van de aandrijfkant koppeling en vereenvoudigt kabelgeleiding.

De achterste IMZ sensor maakt drie kritieke CNC-functies mogelijk:

De A06B-1425-B103 vereist Fanuc αiSP serie spindelversterkers. Compatibele CNC-platforms omvatten Fanuc Serie 0i-D, 0i-F, 15i, 16i, 18i, 21i, 30i-A, 30i-B, 31i-A, 31i-B en 32i.

Niet compatibel met originele α serie (niet-i) spindelversterkers of Fanuc β serie aandrijvingen. Controleer na installatie of de CNC spindelparameters correct zijn ingesteld voordat u met de productie begint.

De meeste distributeurs werken op basis van kernuitwisseling -- een herbouwbare defecte eenheid moet worden geretourneerd, of er geldt een extra kernvergoeding. Prijzen voor uitwisseling zijn aanzienlijk lager dan directe aankoop.

Bevestig met leveranciers of fysiek beschadigde motoren in aanmerking komen als acceptabele kernen voor uitwisseling voordat u ze verzendt. Eenheden die niet kunnen worden gereviseerd, ontvangen doorgaans geen kernkrediet.
