FANUC A06B-6058-H005 | S-serie enkele-as AC servo-versterker — 3,08 kW, 10S/20M, PWM-interface, Japanse oorsprong

Onderdeelnummer: A06B-6058-H005

Fabrikant: FANUC Corporation (Japan)

Producttype: Enkele-as AC servo-versterker unit

Productserie: A06B-6058 (S-serie)

Motorcompatibiliteit: FANUC 10S, 20M / 20S-1500

Vermogen: 3,08 kW

Interface: PWM (digitaal)

Frame: Open (gele aluminium koellichaamconstructie)

Besturingskaart: A20B-1003-0090

Voedingskaart: A20B-1003-0081

Overzicht

De A06B-6058-H005 is een enkele-as AC servo-versterker uit FANUC's S-serie — een van de meest significante servo-aandrijfplatforms in de geschiedenis van FANUC. Hij voedt 10S en 20M AC servo-motoren met een nominaal vermogen van 3,08 kW, waardoor het de geschikte aandrijving is voor middelzware asbewegingen in de CNC-werktuigmachines van zijn tijd.

De unit communiceert met de CNC-controller via een PWM digitale interface, waardoor het stevig in FANUC's digitale servo-generatie valt die de eerdere analoge aandrijfsystemen verving.

De S-serie aandrijvingen werden gekoppeld aan FANUC's System 10, 11, 12 en 15 controllers en met de 0-serie controllers in verschillende configuraties.

Deze aandrijvingen en controllers dreven een generatie bewerkingscentra, draaicentra en meerassige productiemachines aan die nog steeds wereldwijd productief in bedrijf zijn.

De A06B-6058-H005 is de aandrijfeenheid die een specifieke set van die machines draaiende houdt.

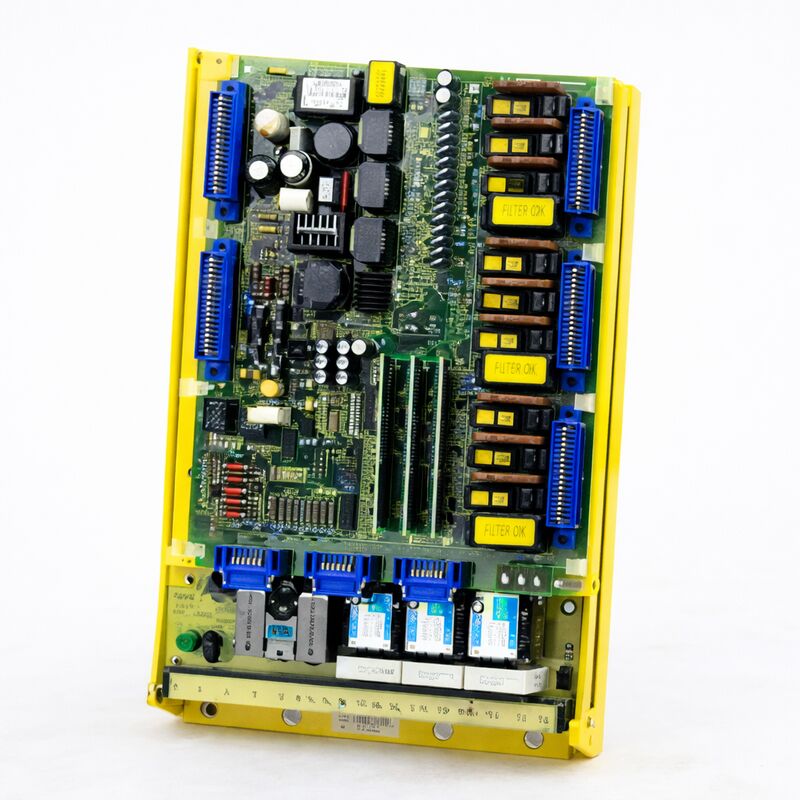

Fysiek gebruikt de aandrijving FANUC's kenmerkende open gele frameconstructie: de elektronica en vermogenscomponenten zijn gemonteerd rond een aluminium koellichaam, open voor de luchtstroom van de kast. Dit ontwerp is efficiënt en duurzaam.

Het maakt inspectie van de componenten van de aandrijving mogelijk zonder demontage, en de constructie is mechanisch robuust genoeg om betrouwbaar te werken gedurende jarenlang continu productiegebruik.

Belangrijkste specificaties

PWM Digitale Interface — De S-serie Architectuur

De A06B-6058-H005 gebruikt een PWM (pulsbreedtemodulatie) interface om snelheidscommando's van de CNC-controller te ontvangen. Dit is een digitale interface — de aandrijving ontvangt geen analoge spanning die de gewenste snelheid vertegenwoordigt, maar een digitaal PWM-signaal dat het snelheidscommando codeert. Deze aanpak was een belangrijke stap vooruit ten opzichte van de analoge aandrijvingen van de vorige generatie.

PWM-interface aandrijvingen boden een betere ruisonderdrukking dan analoge tegenhangers.

Het digitale signaal was minder gevoelig voor interferentie van de voedingskabels, motor kabels en elektrische schakelgebeurtenissen die een CNC-machinekast vullen.

Het resultaat was een consistentere snelheidsregeling en minder neiging voor aandrijvingen om ruis op te pikken als ongewenste snelheidsverstoringen.

De aandrijving verwerkt deze PWM-invoer, genereert de gate-aandrijfsignalen voor zijn IGBT-vermogenstransistoren en levert de resulterende AC-stroom aan de aangesloten servomotor.

De encoder-feedback van de motor voltooit de snelheidsregelkring: de encoder-signalen gaan terug naar de controller, die de bevolen en werkelijke snelheid vergelijkt en de PWM-uitvoer dienovereenkomstig aanpast. De S-serie aandrijving voert deze lus betrouwbaar uit op de stroomniveaus die zijn 3,08 kW classificatie definieert.

Interne printplaatstructuur

De A06B-6058-H005 is een complete servo-versterker unit. Binnen het open frame delen twee printplaten de werklast. De besturingskaart — A20B-1003-0090 — beheert de elektronica van de aandrijving: de PWM-invoer verwerking, de stroomregeling, de beveiligingslogica en de monitoring van de operationele status van de aandrijving. De voedingskaart — A20B-1003-0081 — bevat de vermogenstransistoren en gate-aandrijfcirkels die de hoogstroomuitvoer naar de motor afhandelen.

Deze printplaten kunnen indien nodig onafhankelijk worden vervangen.

Een storing in de besturingskaart veroorzaakt besturingsgerelateerde alarmen en abnormaal operationeel gedrag zonder noodzakelijkerwijs de voedingskaart te beschadigen.

Een storing in de voedingskaart — typisch door een defecte transistor — veroorzaakt overstroom- of kortsluitingsalarmen en kan de besturingskaart intact laten.

Deze scheiding maakt gerichte reparatie op componentniveau praktisch in plaats van volledige unitvervanging voor elke storing te vereisen.

Bij het testen van de aandrijving voor foutdiagnose kunnen de printplaten worden verwisseld met bewezen goede printplaten van een overeenkomstige aandrijving om de storing tot één printplaat te isoleren.

Deze aanpak maakt effectief gebruik van de uitwisselings- en reparatieketen.

Opmerkingen over jumperconfiguratie

De A06B-6058-H005 vereist een correcte configuratie van de jumperbalken op de T2-aansluitingen en de S1/S2-linkinstellingen vóór installatie.

Deze instellingen bepalen het interface type van de aandrijving en specifieke operationele kenmerken.

Een onjuist geconfigureerde aandrijving kan onmiddellijke alarmen of incorrect gedrag veroorzaken dat kan worden aangezien voor een hardwarefout. Bij het installeren van een vervangende unit, controleer de jumperinstellingen om overeen te komen met de originele installatie voordat u concludeert dat de unit een storing heeft.

FAQ

V1: De aandrijving toont onmiddellijk een alarmcode bij het inschakelen voordat er enige asbeweging wordt bevolen. De motor kabels lijken onbeschadigd en de motor test als goed. Wat moet er worden onderzocht?

Een onmiddellijk alarm bij het inschakelen met een bewezen goede motor en bekabeling wijst op een falen van de zelftest van de besturingskaart, een falen van de voeding van de aandrijving om te initialiseren, of een configuratiefout. Controleer de T2-aansluiting jumperbalken en de S1/S2-links — een onjuiste configuratie kan onmiddellijke alarmen veroorzaken.

Als de configuratie correct is bevestigd, controleer dan de interne voedingsspanningen van de aandrijving op de testpunten op de besturingskaart.

Een falende interne voeding voorkomt normale initialisatie.

V2: De as die door deze aandrijving wordt bestuurd, vertoont positiedrift tijdens het snijden, met name onder variabele belasting. De aandrijving heeft geen actief alarm. Wat kan er mis zijn?

Positiedrift onder variabele belasting zonder alarm suggereert dat de snelheidslus de bevolen snelheid niet adequaat handhaaft. Dit kan worden veroorzaakt door verslechterde stroomsensorcomponenten op de voedingskaart, die onnauwkeurige stroomfeedback produceren waardoor snelheidsfouten optreden.

Het kan ook voortkomen uit onvoldoende gain-instellingen — hoewel als de machine eerder correct werkte met dezelfde parameters, gain-wijzigingen onwaarschijnlijk zijn.

Inspecteer de stroomsensorcircuits van de voedingskaart en vergelijk de gemeten uitgangsstroom van de aandrijving met de bevolen stroom met behulp van de diagnostische schermen van de controller.

V3: De aandrijving werkte correct en produceerde vervolgens een transistoralarm na een zware snijgang. Na het opnieuw inschakelen verdwijnt het alarm en werkt de aandrijving een korte periode voordat het opnieuw alarmeert. Faalt de voedingskaart?

Een transistoralarm dat verdwijnt en terugkeert onder belasting is consistent met een vermogenstransistor die thermisch of elektrisch marginaal is. De transistor slaagt voor de initialisatietest van de aandrijving, maar faalt onder de thermische stress en stroomvereisten van de werkelijke snijbelasting.

De voedingskaart moet worden vervangen. Voordat u een nieuwe voedingskaart installeert, controleer of het koellichaam schoon is en de koeling van de kast adequaat is — een aandrijving die heet loopt door onvoldoende koeling kan transistoren progressief tot deze marginale staat belasten.

V4: Een vervangende A06B-6058-H005 is verkregen. Hoe moet deze worden geverifieerd vóór installatie?

Voor een getest uitwisselingsmodel van een gekwalificeerde leverancier is de unit functioneel getest op geschikte testopstellingen met een daadwerkelijke 10S of S-serie servomotor onder gesloten lusregeling. Bevestig dit met de leverancier.

Controleer vóór installatie in de machine de jumperbalk- en linkinstellingen om overeen te komen met de configuratie van de originele unit, inspecteer de connectoren op eventuele schade en controleer of de configuratie van de unit overeenkomt met de specifieke motor- en aandrijfparameters die in de CNC zijn ingesteld.

Voer na installatie de as door zijn volledige snelheids- en belastingsbereik voordat u terugkeert naar productie.

V5: Kan de A06B-6058-H005 een 20S motor aandrijven naast de 10S?

De A06B-6058-H005 is gedocumenteerd als compatibel met zowel 10S als 20M/20S-1500 serie motoren.

De 10S-configuratie is de primaire toepassing, met 20S-werking mogelijk binnen de stroomcapaciteit van de aandrijving.

De stroomvereisten van de specifieke motor moeten binnen de continue en piek stroomcapaciteit van de aandrijving vallen.

Als de 20S motor meer stroom vereist dan het 3,08 kW vermogen van de aandrijving ondersteunt bij de vereiste snelheid en koppel, zou een hogere classificatie unit uit de 6058-serie nodig zijn.
