| Plaats van herkomst | Japan |
| Merknaam | FANUC |
| Certificering | CE ROHS |
| Modelnummer | A06B-6058-H006 |

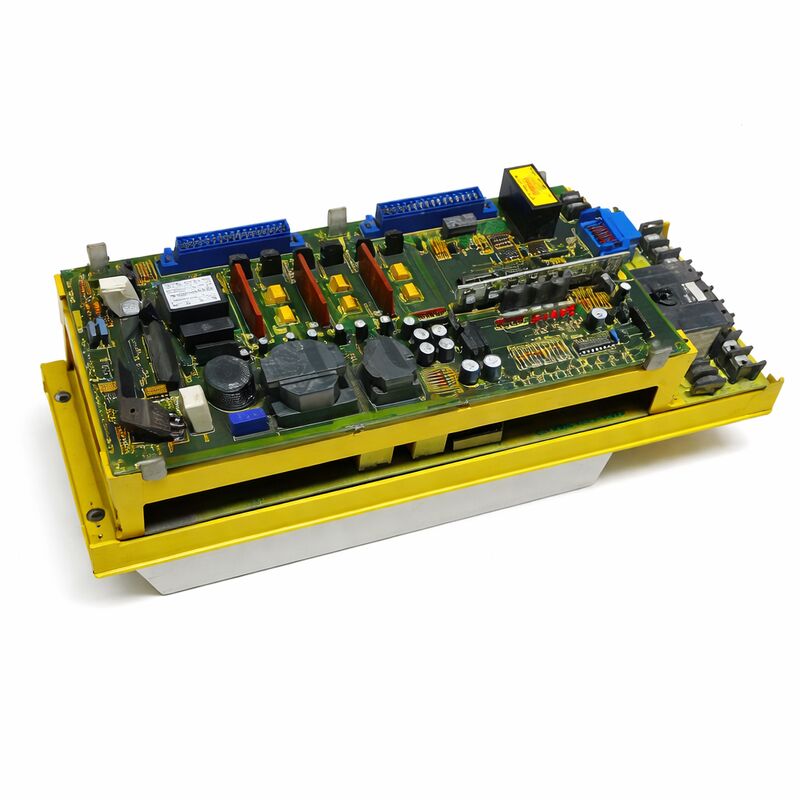

De Fanuc A06B-6058-H006 is een enkellaagse AC digitale servoversterker uit Fanuc's S-serie platform, geconfigureerd om Fanuc servomotoren in het 20S en 30S modelbereik aan te drijven. Waar de drievoudige H334 drie gelijktijdige servo-assen in één behuizing beheert, drijft de H006 één as aan — waardoor het de geschikte unit is wanneer een machineontwerp een onafhankelijk gemonteerde enkellaagse aandrijving vereist, of wanneer een defecte as wordt vervangen in een systeem waarbij individuele as-aandrijvingen afzonderlijk op de aandrijfrail zijn gerangschikt.
De 20S en 30S aanduidingen verwijzen naar Fanuc's AC servomotor grootteclassificatie.
Deze middelgrote S-serie motoren leverden een continu koppelvermogen dat geschikt was voor machine-tafeldrives, staartstuk- en steunassen, roterende assen en hulpdrijfapplicaties op draaibanken, bewerkingscentra en speciale CNC-apparatuur waarbij de as-koppelvereiste hoger is dan wat de kleinere 0S/5S/10S motoren leveren, maar niet de grotere 40S of hogere capaciteitsvarianten vereist.
De H006 communiceert met de CNC via hetzelfde PWM digitale interface dat in de gehele S-serie aandrijffamilie wordt gebruikt, waardoor het niet alleen compatibel is met de eerdere 0-B, 0-C en Series 15 besturingen waar de S-serie het primaire aandrijfplatform was, maar ook met de vroege productie van de Series 16, 18 en 21 besturingen die tijdens de late jaren '90 overstapten van S-serie naar alpha-serie aandrijvingen. Deze brede besturingscompatibiliteit betekent dat de H006 een breed scala aan machine-leeftijden past die nog steeds in gebruik zijn.
| Parameter | Waarde |
|---|---|
| Assen | Enkel (1 as) |
| Ondersteunde Motormodellen | 20S, 30S |
| Serie | S-serie digitaal |
| Compatibele Besturingen | FANUC 0-B, 0-C, 15, 16 (vroeg), 18 (vroeg), 21 (vroeg) |
| Besturingskaart | A20B-1003-0090 |
| Voedingskaart | A20B-1003-008x |
| Interface | PWM digitaal |
| Behuizing | Compact geel, klein S-serie formaat |
| Toepassing | Enkellaagse CNC servo, draaibanken, bewerkingscentra |
De enkellaagse architectuur van de H006 geeft machinebouwers en onderhoudstechnici de flexibiliteit om één as onafhankelijk van anderen aan te pakken. In een machine met vier assen die individuele aandrijvingen gebruikt, kan een defecte H006 op één as worden vervangen terwijl de andere drie assen onaangeroerd blijven — geen drievoudige module om te verwijderen, geen risico om de werkende assen te verstoren tijdens het omwisselen.
De PWM besturingskaart (A20B-1003-0090) in de H006 beheert snelheids- en positiecontrole voor de enkele motor, ontvangt commando's van de CNC via de PWM seriële interface en sluit de stroomlus met hoge bandbreedte om de soepele, nauwkeurige beweging te bereiken die CNC-bewerking vereist.
De voedingskaart (A20B-1003-008x) beheert het hoogstroom schakelstadium dat de DC-busspanning omzet in de driefasige AC-stroom die de S-serie motorwikkelingen aandrijft.
Fanuc's S-serie enkellaagse aandrijvingen waren fysiek compact — de kleine gele behuizing van de H006 maakte dichte aandrijfrailinstallaties mogelijk waar meerdere enkellaagse aandrijvingen naast elkaar werden gemonteerd zonder de kabelbeheercomplexiteit die vroege modulaire multi-as systemen vereisten.
Deze compacte verpakking bleef een praktisch voordeel in besturingskasten van werktuigmachines waar ruimte kostbaar was.
De 20S motoraanduiding in Fanuc's S-serie hiërarchie staat boven de 10S en onder de 40S in continu koppelvermogen.
De 30S biedt een stapverhoging ten opzichte van de 20S, en dekt toepassingen waar de koppelvereisten matig tot hoog zijn zonder de veeleisende outputniveaus te bereiken die de grotere en duurdere 40S-klasse hardware vereisen.
In de praktijk verschenen 20S en 30S motoren op X- en Z-as aandrijvingen van draaibanken met middelzware slede- en staartstukontwerpen, Y- en Z-assen van knie-type freesmachines, en B/C roterende assen op grotere bewerkingscentra.
De positionering van de H006 voor precies dit motorbereik weerspiegelt de toepassingsspecifieke aard van Fanuc's S-serie aandrijfcatalogus — elk onderdeelnummer was ontworpen rond een specifieke motorkoppelklasse in plaats van een breed bereik te bestrijken met instelbare parameters, zoals moderne servoaandrijfplatforms doorgaans doen.
Het PWM digitale communicatieprotocol in de H006 werkt op het elektrische interfaceniveau dat door Fanuc is gedefinieerd voor S-serie aandrijvingen. Deze interface droeg het snelheidsreferentiesignaal van de CNC naar de aandrijving, en stuurde encoderfeedback van de motor terug naar de CNC-positiecontrollus.
Het protocol was consistent over de 0-B/0-C/15 besturingsgeneratie en werd overgenomen in de vroege 16/18/21 series voordat Fanuc overstapte op de optische vezel seriële interface die in alpha-serie aandrijvingen wordt gebruikt.
Deze protocolcontinuïteit is de reden waarom de H006 functioneert over een zo breed scala aan besturingstypes.
Een machinefabriek die in de vroege jaren '90 van een 0-B naar een Series 16 besturing upgrade, kon de bestaande S-serie aandrijfhardware behouden — een belangrijke kostenoverweging die Fanuc ertoe aanzette om achterwaartse compatibiliteit over zijn besturingsgeneraties te handhaven.
V1: Wat is het verschil tussen de H006 en de H007 in de A06B-6058 serie?
De H006 en H007 zijn beide enkellaagse S-serie digitale aandrijvingen voor het 20S/30S motorbereik, maar verschillen in hun specifieke PCB-configuraties en kleine uitgangstrapparameters.
De H007 is een latere variant met de bijgewerkte A16B-1100-0300 besturingskaart in plaats van de A20B-1003-0090.
In de praktijk zijn H006 en H007 functioneel equivalent voor 20S/30S motorwerking en zijn ze in de meeste CNC-systemen onderling uitwisselbaar — maar bevestig de compatibiliteit met de parameterinstellingen van het specifieke besturingssysteem voordat u de ene voor de andere vervangt.
V2: Hoe wordt de 20S aandrijving aangesloten op de CNC — hoeveel draden vereist de PWM interface?
De PWM interface tussen de H006 en de CNC maakt gebruik van een afgeschermde kabel die het PWM commando signaal van de servo interface kaart van de CNC naar de besturingskaart van de aandrijving draagt, plus de encoder feedback van de motor terug naar de CNC.
De exacte kabelconfiguratie en connector specificatie zijn gedefinieerd in Fanuc's aansluitingshandleiding voor het specifieke CNC besturingstype. In de meeste installaties beheert een 20-aderige afgeschermde kabel de gecombineerde PWM commando- en feedbacksignalen voor één as.
De aandrijving vereist ook een aparte DC-bus voedingsaansluiting van de servo-voeding en een driefasige AC-uitgang naar de motor.
V3: Welke CNC alarmcodes duiden op een probleem specifiek met de H006?
Op FANUC 0-B/0-C besturingen verschijnen as servo-alarmen als SV-xxx codes op het alarmdisplay. Op Series 15/16/18/21 verschijnen ze als 400-serie servo-alarmcodes.
De specifieke code identificeert het fouttype — SV-401 of equivalent duidt typisch op overstroom in het uitgangsstadium, SV-404 duidt op een encoder feedbackfout, en SV-400 duidt op een algemene aandrijffout.
Isoleer of de fout in de aandrijving of motor zit door de motorisolatieweerstand en de continuïteit van de encoderkabel te controleren voordat u concludeert dat de H006 vervangen moet worden.
V4: Kan de A06B-6058-H006 worden gerepareerd, of is vervanging de enige optie?
Reparatie is commercieel beschikbaar en wordt vaak gekozen voor de H006, gezien de bewezen en goed gedocumenteerde circuitarchitectuur van de aandrijving.
Gespecialiseerde Fanuc reparatiecentra kunnen de meest voorkomende faalmodi aanpakken — uitgangstransistor falen, condensator degradatie en corrosie van de besturingskaartsporen — met standaard opknapprocedures.
Een gereviseerde H006, getest onder belasting op een Fanuc testopstelling met echte S-serie motoren, biedt een gelijkwaardige betrouwbaarheid aan een originele unit uit surplus tegen lagere kosten. Voor productie-kritische machines waar de downtimekosten hoog zijn, is het hebben van een gereviseerde ruilunit als reserveonderdeel de typische onderhoudsstrategie.
V5: Wat is de "red cap" motoraanduiding, en heeft dit invloed op de compatibiliteit met de H006?
Fanuc S-serie AC servomotoren worden soms geïdentificeerd door hun kenmerkende rode eindkapontwerp — de "red cap" aanduiding verwijst naar het fysieke uiterlijk van de motor in plaats van een specifieke technische variant.
Alle standaard 20S en 30S "red-cap" S-serie motoren zijn compatibel met de H006.
Het encoder type van de motor (resolver of pulscoder) moet overeenkomen met de encoder interface die door de besturingskaart van de H006 wordt verwacht — vroege S-serie installaties gebruikten resolver feedback, terwijl latere modellen overstapten op pulscoders.
Verifieer het encoder type op het typeplaatje van de motor met de configuratie van de H006 voordat u deze installeert.
