Fanuc Servo Versterker A06B-6058-H334 A06B6058H334 A06B-6058-H334

Fanuc A06B-6058-H334 ∙ 3-Axis AC Digitale Servo Versterker ∙ 0S/5S/10S, S-serie, PWM Control Card, FANUC 0-B/0-C/15 Compatibel

Overzicht

DeFanuc A06B-6058-H334is een drie-kanaals digitale AC-servoversterker van Fanuc's aandrijflijn van de S-serie ∙ een drieassige module die gelijktijdig drie servo-assen bedient, aangeduid als L, M en N,met een vermogen van niet meer dan 10 kW, 5S, en 10S bereik.

Als derde generatie S-serie versterker draagt de H334 de latere A16B-1100-0330 PWM servo control card,een update van eerdere generaties van de S-serie die de digitale signaalverwerking verbeterde en de betrouwbaarheid in het veld verhoogde.

Fanuc's ontwerpfilosofie voor deze aandrijflijn was de integratie van drie assen in één behuizing:in plaats van drie afzonderlijke eenassige aandrijvingseenheden die afzonderlijke spoorruimte verbruiken en waarvoor drie afzonderlijke sets busverbindingen en storingsbedrading nodig zijn, de A06B-6058-H334 consolideert alle drie de assen in één fysieke eenheid.

Deze integratie verminderde de voetafdruk van de bedieningskast, vereenvoudigde machine bedrading,en standaardiseerde de servo-aandrijving voor de drieassige freesmachines en bewerkingscentra die de primaire toepassing waren.

De H334 past direct in machines met FANUC 0-B, 0-C,en besturingssystemen van de serie 15 - de generatie Fanuc CNC-hardware die dominant is in de werktuigmachines die eind jaren tachtig tot en met de jaren negentig zijn gebouwd.

Een groot aantal van deze machines wordt nog steeds wereldwijd geproduceerd.Het maakt de A06B-6058-H334 een veelgevraagd onderdeel voor onderhouds- en reparatiewerkzaamheden in plaats van een historische curiositeit..

Belangrijkste specificaties

Digitale architectuur van de S-serie ∙ PWM-communicatie met CNC

The S-series amplifiers communicate with the CNC control via PWM (pulse-width modulation) interface — a digital protocol that transmits velocity commands and position feedback between the CNC and each drive channel.

Dit digitale communicatiepad onderscheidt versterkers van de S-serie van de eerdere analoge commando-aandrijvingen die hen voorafgingen in de productgeschiedenis van Fanuc.

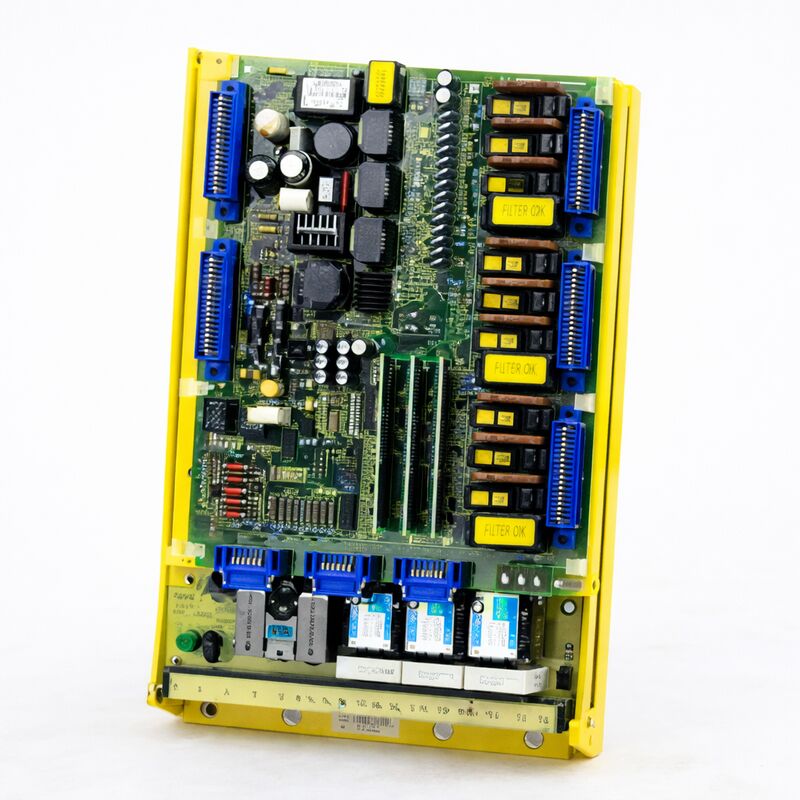

Op de A06B-6058-H334 bevindt zich de A16B-1100-0330 besturingskaart bovenaan de eenheid en beheert deze de digitale PWM-communicatie, de huidige besturingslus voor alle drie de askanalen,en de foutbewakingscircuits.

Hieronder is het A20B-1003-0864 power board dat de hoogspanningsschakelstadia, gelijkstroombus en regeneratieve ontladingscircuits voor de driestapsassemblage verwerkt.

Wanneer zich een storing in een werkende aandrijving ontwikkelt, zijn de meest voorkomende oorzaken: storing van de transistors, afbrokkeling van de elektrolytische condensatoren, slijtage van de relais,en corrosie op PCB-spuren de fout is meestal te isoleren op een van deze twee borden of de vermogen halfgeleiders in de output fase.

reparatiefaciliteiten die bekend zijn met de H334-architectuur kunnen de aandrijving doorgaans in de werkbare staat brengen door deze specifieke storingpunten aan te pakken,Daarom blijven reparatie- en hervervaardigingsdiensten voor de A06B-6058-H334 decennia na het einde van de productie commercieel levensvatbaar..

0S / 5S / 10S Motorbereik

De aanduiding H334 identificeert de specifieke combinatie van motorgroottes waarvoor de aandrijving is geconfigureerd: drie kanalen, elk met een afmeting voor de motorreeks 0S/5S/10S. In de nomenclatuur van Fanuc's motoren van de S-seriehet getal identificeert het nominale continue koppel 5S produceert een hoger vermogen dan 0S, en de 10S hoger weer.

Voor een drieassig verticaal bewerkingscentrum waarbij de X-, Y- en Z-assen elk door schroeven van verschillende grootte en wrijvingskenmerken worden aangedreven,Het hebben van alle drie de kanalen in één behuizing met dezelfde motorfamilie vereenvoudigt de onderhoudsvoorraad aanzienlijk.

De L-, M- en N-kanaalbenamingen komen overeen met de drie asverbindingen op de aandrijving.

In een standaard bewerkingscentrum wordt doorgaans één as aangedreven door L, een tweede door M en de derde door N Z) is afhankelijk van de bedrading van de machinefabrikant en de parameters in de CNC.

CNC-compatibiliteit FANUC 0-B, 0-C, serie 15

De FANUC 0-B, 0-C en serie 15-besturingselementen die de H334 ondersteunt, waren de belangrijkste CNC-platforms van Fanuc voor industriële werktuigmachines tijdens hun productieperiode.

De 0-serie leverde een kosteneffectieve besturing voor kleinere en middelgrote machines; de serie 15 bood de hogere prestatieoplossing voor complexe meerassige en hogesnelheidstoepassingen.

Beide families gebruikten dezelfde PWM-servo-aandrijflijn die de H334 implementeert, waardoor een enkele aandrijvingseenheid alle drie de besturingsgeneraties dekt.

Onder de machines die deze generaties besturen, vallen verticale en horizontale bewerkingscentra, draaicentrums met werktuigen, slijpmachines,en speciale CNC-productieapparatuur van machinebouwers, waaronder Mori Seiki, Mazak, Okuma en Makino onder anderen.

De voortdurende operationele status van deze machines in productieomgevingen over de hele wereld is wat de secundaire markt voor de A06B-6058-H334 ondersteunt.

Veelgestelde vragen

V1: Wat betekent "3e generatie S-serie" en hoe verschilt het van eerdere S-serie schijven?

Fanuc's digitale servoversterkers van de S-serie ontwikkelden zich door verschillende hardware-generaties heen, waarbij elk de PWM-besturingskaart, het ontwerp van het stroombord en de signaalverwerking bijwerkte.

De derde generatie draagt de A16B-1100-0330 besturingskaart, die een verbeterde digitale stroombesturing heeft in vergelijking met de eerdere A16B-1100-0310 en A16B-1100-0320 varianten.De latere besturingskaart biedt een betere harmonische afwijzing en een nauwere snelheidslusbandbreedte.

Voor onderhoudsdoeleinden is de opwekking van elektriciteit van belang wanneer de A16B-1100-0330 niet uitwisselbaar is met eerdere S-serie besturingskaarten.

V2: Kan de A06B-6058-H334 worden gebruikt met motoren buiten het bereik 0S/5S/10S?

De H334 is geconfigureerd voor 0S, 5S en 10S-motormodellen..

Het bedienen van een ondergrote aandrijving met een overgrote motor zal bij motorstart of onder belasting overstromingsbescherming activeren.Controleer altijd de aanduiding van het motormodel op het motorenummerplaatje voordat u een vervangende aandrijving kiest.

V3: De productie van het apparaat is stopgezet waar worden de vervangende apparaten afkomstig?

Opgeknapte en overtollige A06B-6058-H334-eenheden circuleren op de markt voor industriële reserveonderdelen van machines die uit het bedrijf zijn gehaald, voorraden met overschotten en gespecialiseerde reparatieleveranciers.

Fanuc-certified repair centres and third-party electronics refurbishers offer both exchange units (where the customer's failed unit is rebuilt and returned or a refurbished unit is supplied in exchange) and outright surplus unitsAlle gerenommeerde leveranciers testen eenheden op Fanuc S-serie test rigs met echte AC servomotoren voor verzending.

V4: Wat zijn de meest voorkomende storingsmodussen van de A06B-6058-H334?

De meest voorkomende storingen zijn: storing van de vermogenstransistoren in één of meer van de drie uitgangskanalen (met als as overstromings- of aandrijfafwijklok alarmen),gedegradeerde of open elektrolytische condensatoren op de powerboard (met onregelmatig asgedrag of DC-busspanningsfouten), versleten magnetische contactorcontacten (die zich voordoen als intermitterende aandrijvingsklachten) en corrosie op PCB-spurenverbindingen in ruwe omgevingen.

De DAC-uitgangen van de A16B-1100-0330-besturingskaart en de vezeloptische interfacecircuits falen ook na verloop van tijd in omgevingen met hoge trillingen of temperatuurcyclussen.

V5: Welke alarmcodes op de CNC wijzen op een probleem met de A06B-6058-H334?

Op FANUC 0-B/0-C- en serie 15-besturingselementen verschijnen servo-alarmen die op de S-serie aandrijving wijzen meestal als fouten van de serie AL-400 (servo-alarmen) op het CNC-operatorpaneel.Specifieke codes identificeren het fouttype overstroming (meestal AL-401 of AL-411 afhankelijk van de as), overspanning, DC-verbindingsfouten en communicatiefouten tussen CNC en aandrijving.

De alarmcode geeft aan welk askanaal is getroffen.

Voordat u de aandrijving vervangt, moet u bevestigen dat de fout in de aandrijving ligt en niet in de motor, feedbackkabel of CNC-interface kaart door de diagnostische procedure van Fanuc te volgen: controleer de motorisolatie,de continuïteit van de encoderfeedback te verifiëren;, en indien mogelijk de astoewijzingen uitwisselen om te bepalen of de fout zich met de aandrijving beweegt of bij de asbedrading blijft.
