Servomotorbestuurder
>
|
| Plaats van herkomst | Japan |
| Merknaam | FANUC |
| Certificering | CE ROHS |
| Modelnummer | A06B-6064-H302 |
De Fanuc A06B-6064-H302 is een AC digitale spil-aandrijving uit Fanuc's A06B-6064 serie spil-versterkers, geconfigureerd voor de MDL 1.5 en 2 — de kleinste vermogensklasse spilmotoren in de A06B-6064 serie, specifiek de 1.5S en 2S Fanuc AC spilmotor modellen.
Deze motoren bevinden zich aan de onderkant van het A06B-6064 spil-aandrijvingsbereik: compacte, lager-vermogen spil-aandrijvingen geschikt voor kleine bewerkingscentra, kleine draaicentra en CNC-freesmachines waar de spil-vermogensvereisten gematigd zijn en kastruimte beperkt is.
De A06B-6064 serie vertegenwoordigt Fanuc's digitale seriële spil-versterker generatie — de overgang van eerdere analoge spil-aandrijvingen naar digitale communicatie tussen de spil-aandrijving en de CNC.
In deze architectuur stuurt de CNC commando's voor spilsnelheid en -richting via een seriële digitale interface, en de spil-aandrijving stuurt motor-snelheidsfeedback en status terug via dezelfde seriële verbinding.
Dit elimineert de analoge signaalconditionering die eerdere spil-aandrijvingsgeneraties vereisten en brengt de spil in dezelfde digitale controleomgeving als de as servo-aandrijvingen.
In de machinegereedschapinstallatie wordt de A06B-6064-H302 onvermijdelijk gekoppeld aan C-serie servo-versterkerunits (A06B-6066 serie) op dezelfde machine — deze koppeling was de fabrieksstandaardcombinatie voor machines gebouwd op FANUC 0-C, 15, 16, 18 en 21 besturingen tijdens het tijdperk waarin beide aandrijffamilies actueel waren.
De spil-aandrijving en servo-aandrijvingen delen dezelfde besturingskast, respectievelijk aangesloten op de seriële spil-interface en PWM servo-as-interface van de CNC.
Het begrijpen van deze koppeling is belangrijk voor machineonderhoud: een storing op de spil-aandrijving is geïsoleerd tot de A06B-6064-H302 unit en zijn printplaatassemblages, terwijl asstoringen de A06B-6066 servo-units betreffen.
| Parameter | Waarde |
|---|---|
| Motor Modellen | 1.5S, 2S (MDL 1.5 en 2) |
| Feedback Type | Seriële digitale feedback |
| Besturingskaart 1 | A16B-2201-0440 |
| Besturingskaart 2 | A16B-2100-0070 |
| Voedingskaart | A20B-1005-0190 |
| Compatibele Besturingen | FANUC 0-C/D, Serie 15/16/18/21 Model A |
| Toepassing | CNC spil-aandrijving (frezen, draaien, bewerkingscentrum) |
| Serie | A06B-6064 (AC digitale spil-versterker) |
In Fanuc's AC spilmotor nomenclatuur voor het A06B-6064 tijdperk, identificeert het modelnummer de continue vermogensklasse.
De 1.5S motor levert ongeveer 1.5kW continue spil-vermogen, en de 2S levert ongeveer 2kW — beide zijn compacte spilmotoren voor kleine tot middelgrote machinegereedschappen waar de werkstuk- en gereedschapcombinatie niet het hogere kW-vermogen van grotere spilmotorklassen zoals de 6S, 12S of 22S vereist.
Ondanks hun bescheiden vermogensclassificatie, ontvangen de 1.5S en 2S motoren op de A06B-6064-H302 dezelfde kwaliteit van digitale snelheids- en koppelregeling als de grotere motoren in de serie. De seriële feedbacklus tussen motor en aandrijving zorgt voor nauwkeurige snelheidsregeling, soepele acceleratie en deceleratie onder de spil-acceleratieparameters van de CNC, en betrouwbare synchronisatie voor rigide tapping-bewerkingen waarbij de spil de geprogrammeerde spilpositie moet volgen in coördinatie met de Z-as voeding.
Rigide tapping is een kritieke functie voor bewerkingscentra — het vermogen van de spil-aandrijving om een nauwkeurige spilpositiecontrole te handhaven tijdens het tappen bepaalt direct de schroefdraadkwaliteit en gereedschapslevensduur.

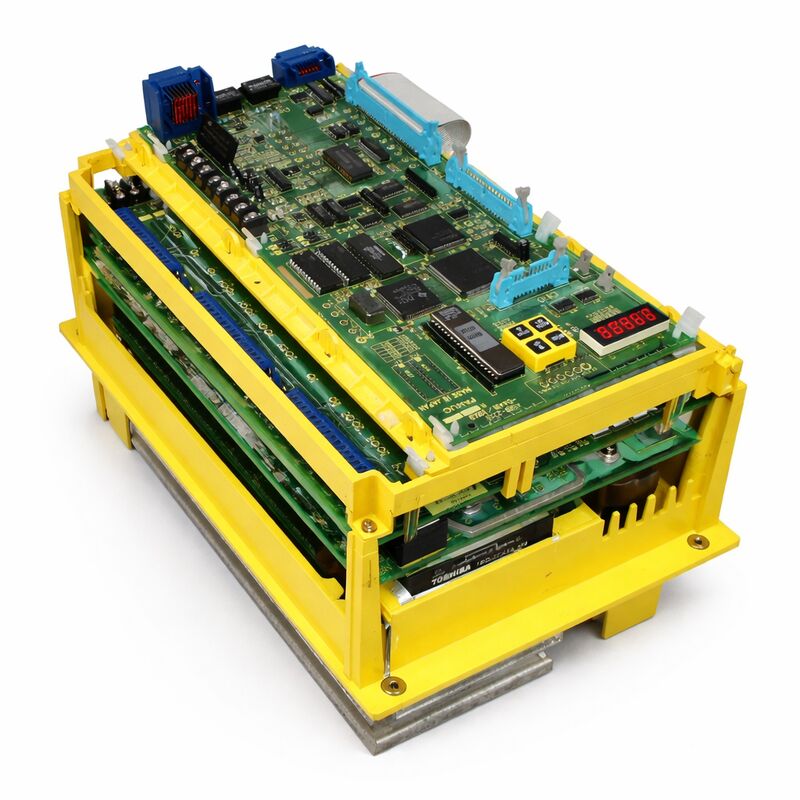

De A06B-6064-H302 maakt gebruik van een interne architectuur met drie printplaten, standaard voor de A06B-6064 serie: de bedradings-/interfacekaart, de besturingskaartset (A16B-2201-0440 en A16B-2100-0070), en de voedingskaart (A20B-1005-0190).
Elke printplaat dient een afzonderlijke functie — de interfacekaart routeert signalen tussen de seriële CNC-verbinding, de besturingskaarten en de voedingssectie; de besturingskaarten beheren de digitale snelheids- en koppelregeling algoritmen; de voedingskaart beheert de AC-rectificatie, DC-bus en IGBT-uitgangsschakeling die DC-bus energie omzet in de driefasige AC-stroom die de spilmotor aandrijft.
Deze scheiding van printplaten betekent dat veelvoorkomende storingen vaak kunnen worden opgelost door één printplaat te vervangen in plaats van de gehele aandrijfeenheid. Een defecte vermogenstransistor op de voedingskaart kan worden vervangen terwijl de besturingskaarten in bedrijf blijven.
Een corrupte besturingskaart die onjuiste snelheidsregeling produceert, wordt onafhankelijk vervangen, waarbij de functionele voedingskaart op zijn plaats blijft. Reparatie-specialisten hebben beide besturingskaartvarianten en de A20B-1005-0190 voedingskaart op voorraad als individuele serviceonderdelen om precies deze reden.
De seriële feedbackinterface op de A06B-6064-H302 communiceert motoraspositie en snelheidsgegevens terug naar de CNC met de updatefrequentie die vereist is voor de spilpositielus van de CNC. Dit feedbackpad maakt rigide tapping mogelijk — de CNC gebruikt de realtime hoekpositie van de spil, verzonden via de seriële feedback, om de Z-as voortgang te synchroniseren met de spilrotatie van beurt tot beurt tijdens de tapping-bewerking.
De seriële interface draagt ook aandrijvingsstatusinformatie over — alarmcodes, snelheidsbereikte signalen, belastingsbewakingsgegevens — van de aandrijving naar de CNC, waardoor de CNC inzicht krijgt in de gezondheid van de spil-aandrijving die niet mogelijk was met analoge interface-aandrijvingen.
Wanneer de spil-aandrijving een alarm genereert, ontvangt de CNC de alarmcode via de seriële interface en wordt deze weergegeven op het bedieningspaneel, wat de foutdiagnose voor de machineoperator en onderhoudstechnicus vereenvoudigt.
V1: De aandrijvingsbeschrijving zegt MDL 1.5, 2 — dekt één unit zowel de 1.5S als de 2S motor?
Ja. De A06B-6064-H302 is geconfigureerd om zowel de 1.5S als de 2S motor modellen aan te drijven — het is een enkele aandrijfeenheid waarvan de parameterinstellingen bepalen welke motor hij aanstuurt. Wanneer geïnstalleerd met een 1.5S motor, identificeert de seriële feedback van de motor zichzelf aan de aandrijving, en de aandrijving gebruikt de bijbehorende parameter set.
Dezelfde aandrijfeenheid, gemonteerd op een 2S motor, gebruikt de parameters van de 2S motor. Deze dubbele motor dekking in één onderdeelnummer vereenvoudigt de voorraad van reserveonderdelen voor machinefabrieken die beide motorgroottes in hun machinepark kunnen hebben.
V2: Wat zijn de meest voorkomende faalmodi van de A06B-6064-H302?
Op de voedingskaart is IGBT-transistoruitval de meest voorkomende storing — typisch veroorzaakt door doorbraak van de isolatie van de motorwikkeling, waardoor foutstroom door het uitgangsstadium van de aandrijving kan vloeien.
Op de besturingskaarten leiden componentveroudering en degradatie van elektrolytische condensatoren na verloop van tijd tot fouten in de snelheidsregeling en digitale communicatiefouten met de CNC. Uitval van de koelventilator versnelt de thermische belasting op alle componenten, dus het verifiëren van de operationele status van de ventilator tijdens routineonderhoud is belangrijk.
De spil-alarmcodes van de CNC identificeren welke foutcategorie actief is, waardoor de reparatietechnicus naar de specifieke printplaat of component wordt geleid.
V3: Kan de A06B-6064-H302 een andere spilmotor aansturen dan de 1.5S en 2S?
Nee — het vermogensstadium en de parameter set van de aandrijving zijn afgestemd op de 1.5S en 2S motor klasse.
Het aansluiten van een grotere spilmotor (zoals een 6S of 12S) op de H302 zou ertoe leiden dat de aandrijving buiten zijn nominale stroombereik opereert tijdens bewerkingsbelastingen, wat overstroombeveiliging activeert of, in ernstige gevallen, het uitgangsstadium beschadigt.
Stem altijd het spil-aandrijvingsmodel af op het spilmotor model; het H-suffix nummer in het A06B-6064 onderdeelnummer identificeert de motor klasse waarvoor de aandrijving is ontworpen.
V4: Vereist rigide tapping extra hardware naast de A06B-6064-H302?
Rigide tapping vereist dat de CNC de rigide tapping functie heeft ingeschakeld in zijn software-opties, en de spilmotor moet een seriële pulscoder hebben die de hoekpositie feedback levert die de CNC gebruikt om de spilpositie te synchroniseren met de Z-as beweging.
De seriële feedbackinterface van de A06B-6064-H302 ondersteunt deze positie feedback.
De parameters van de CNC moeten worden geconfigureerd voor de specifieke spil- en tapgeometrie. Er is geen extra hardware nodig naast de standaard H302 aandrijving, de spilmotor met seriële encoder, en de juiste CNC parameterinstellingen.
V5: Is de A06B-6064-H302 uitwisselbaar met de A06B-6064-H303 of andere aangrenzende modellen?
Binnen de A06B-6064 serie komt elke H-suffix variant overeen met een specifiek motor model — H302 voor 1.5S/2S, H303 voor 3S, H305 voor 6S, H312 voor 12S, etc.
De besturingskaarten worden gedeeld over meerdere varianten (dezelfde A16B-2201-0440 en A16B-2100-0070 komen voor in verschillende A06B-6064 modellen), maar de voedingskaart en sommige parameter firmware verschillen tussen motor klassen.
Een H303 of H305 mag niet worden vervangen door een H302 zonder de compatibiliteit van de voedingskaart te verifiëren en de juiste motorparameters te laden, aangezien de aandrijfkarakteristieken van de grotere motor mogelijk niet correct functioneren met de voedingskaartcomponenten van de H302, of vice versa.
