Fanuc A06B-6066-H006 | C-serie enkellaags servo-omvormer — SVUC-80 (80A), 5L/30S Motoren, 200VAC, PWM, FANUC 0-C/15A/16A/18A/21A

Overzicht

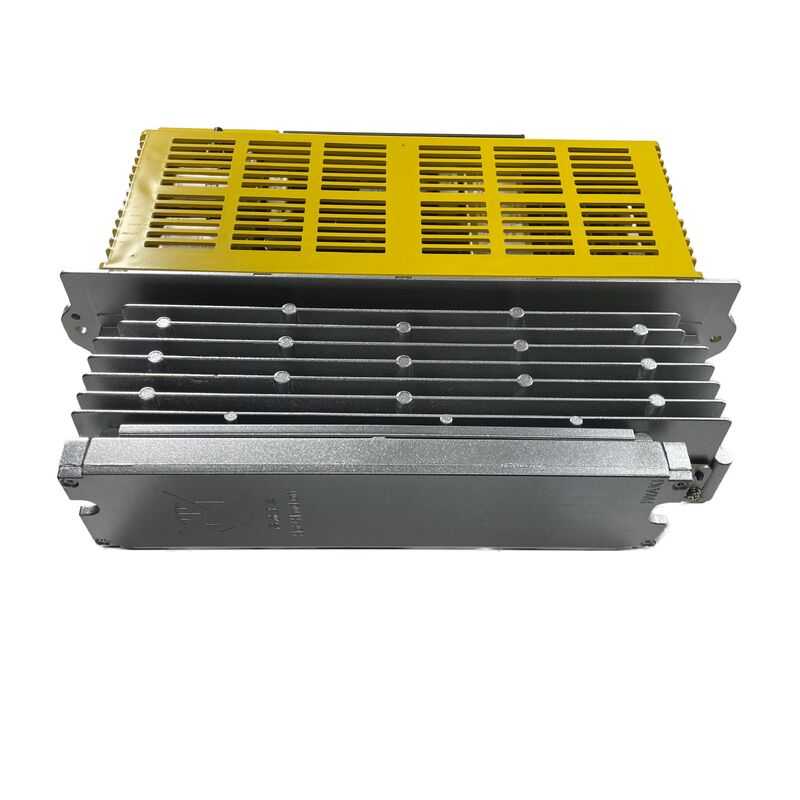

De Fanuc A06B-6066-H006 is de 80-ampère SVUC-klasse enkellaags aandrijving uit Fanuc's C-serie servo-omvormerfamilie, ontworpen voor de zwaardere motormodellen in het C-seriebereik — specifiek de 5L en 30S AC-servomotoren, samen met een brede compatibele groep waaronder 5S/3000, 10S/3000, 20S, 30S, 5L, 6L, 5T/3000 en 10T/2000.

Binnen de A06B-6066-serie is de H006 de variant met hogere stroomsterkte vergeleken met de H004 (die de lichtere 0S/5S/20S/1500 motor klasse aankan); de 80A uitgangsrating van de SVUC-80 ondersteunt de grotere continue stroomafname van de 30S en 5L motoren onder bewerkingsbelasting.

De 30S-aanduiding in Fanuc's C-serie motor-nomenclatuur verwijst naar een middelgrote tot grote AC-servomotor met een aanzienlijk continu koppelvermogen, vaak gemonteerd op zware as-aandrijvingen op grotere freesmachines, boormachines en bewerkingscentra waar de asmassa en wrijvingsvereisten groter zijn dan wat de 20S betrouwbaar kan ondersteunen.

De 5L-aanduiding identificeert een motor uit Fanuc's L-klasse serie, geassocieerd met laser machine tool as-toepassingen waar het specifieke koppel- en snelheidsbereik verschilt van de standaard S-serie motorgeometrie.

Beide motorfamilies delen dezelfde PWM-aandrijfinterface die de H006 implementeert, daarom dekt één omvormeronderdeelnummer beide.

In het veld neemt de H006 de L- of M-kanaalpositie in een meerassige CNC-kast in. Machines die individuele enkellaags C-serie aandrijvingen gebruiken, monteren één eenheid per as op de aandrijfgeleider, die elk zijn PWM-commando ontvangt van de as-uitgangskaart van de CNC en de motorstroom en encoderfeedback terugstuurt via de C-serie signaalkabelboom.

Belangrijkste specificaties

SVUC-80 — Hogere stroomklasse binnen de C-serie

De "SVUC"-aanduiding in Fanuc's C-serie naamgeving identificeert de specifieke uitgangstrapklasse. De SVUC-80-rating van de H006 (80A piekvermogen) bevindt zich boven de SVUC-40-klasse van de H004 en herbergt de hogere momentane stroom die 30S- en 5L-motoren trekken tijdens acceleratietransiënten op zware machineassen.

Op een groot bewerkingscentrum waar de X-as een zware tafel aandrijft via een kogelomloopspindel met hoge spoed, kan de acceleratiekoppelvraag tijdens het initiëren van snelle verplaatsing tijdelijk meerdere keren de nominale continue stroom van de motor trekken — de marge van de SVUC-80 boven de nominale continue output voorkomt nuisance overstroomalarmen tijdens deze normale operationele gebeurtenissen.

Het voedingsbord A20B-1004-0850 in de H006 is fysiek groter dan de A20B-1200-0851 van de H004, wat de hogere IGBT-rating en de warmteafvoervereisten van de 80A-uitgangstrap weerspiegelt.

Dit bordverschil is het belangrijkste fysieke onderscheid tussen H004- en H006-aandrijvingen bij inspectie van de interne lay-out — de besturingsbordvarianten (A20B-2900-0610/0620/0630) worden gedeeld over het motorcompatibiliteitsbereik en worden geselecteerd op basis van het specifieke motormodel dat wordt aangestuurd.

PWM-interface en besturingscompatibiliteit

Net als alle A06B-6066 C-serie aandrijvingen gebruikt de H006 Fanuc's PWM servo-interface om te communiceren met de CNC.

Dit is een speciale parallelle verbinding — één kabel per as tussen de askaart van de CNC en de aandrijving — die het PWM-snelheids-/positiecommando signaal van de CNC naar de aandrijving draagt en de encoderfeedback van de pulscoder van de motor terugstuurt.

De interface is compatibel met FANUC 0-C besturingen en de vroege versies van Series 15A, 16A, 18A en 21A die waren geconfigureerd met C-serie aandrijvingscompatibiliteit in plaats van FSSB.

Deze PWM-interfacecompatibiliteit is een bepalende factor in de toepassing van de H006.

Machines gebouwd met deze besturingsgeneraties kunnen de H006 gebruiken als een directe aandrijvingsvervanging zonder de CNC aan te passen of interface-adapters toe te voegen.

Machines die later zijn geüpgraded naar FSSB-gebaseerde besturingen vereisen een interfaceconversie of aandrijvingsvervanging met alpha-serie hardware.

Veelgestelde vragen

V1: Hoe verschilt de H006 van de H004 binnen de A06B-6066 C-serie?

De H004 is de kleinere SVUC-klasse, geschikt voor 0S/5S/20S/1500 motoren — lichtere as-aandrijvingen. De H006 is de SVUC-80 (80A klasse), ontworpen voor 30S- en 5L-motoren met hoger koppel. Het belangrijkste interne verschil is het voedingsbord: H004 bevat de A20B-1200-0851, terwijl de H006 de A20B-1004-0850 bevat met hogere IGBT-transistoren.

De besturingsbordvarianten (0610/0620/0630) worden gedeeld tussen beide modellen.

Vervang een H004 niet door een H006-toepassing — de lager beoordeelde voedingsfase zal overstroomalarmen activeren onder de hogere motorstroomvraag van 30S- of 5L-motoren.

V2: Welke CNC-alarmcodes wijzen op de A06B-6066-H006 als de foutbron?

Op FANUC 0-C en vroege 15/16/18/21 besturingen verschijnen C-serie aandrijvingsalarmen als SV-4xx serie codes op het CNC-alarmdisplay. SV-401 of equivalent geeft as-overstroom aan (vaak veroorzaakt door een defecte uitgangstransistor in de aandrijving of een kortsluiting in de motorwikkeling). SV-404 geeft verlies van encoderfeedback aan.

De eigen LED-indicator van de C-serie aandrijving biedt aanvullende foutidentificatie op het aandrijflichaam — een zeven-segmentendisplay toont specifieke foutcodes die correleren met het CNC-alarmnummer. Lees altijd zowel het CNC-alarm als de LED-code van de aandrijving voordat u beslist of de fout zich in de aandrijving, motor of feedbackbekabeling bevindt.

V3: Is de 5L-motorcompatibiliteit specifiek voor laser machine toepassingen?

Ja, in de context van het motorbereik van de A06B-6066-H006, verwijst 5L naar een Fanuc laser-serie servomotor die specifiek is ontworpen voor de as-aandrijvingen op Fanuc lasersnijmachines (zoals de Laser Mate en vergelijkbare platforms).

Deze motoren hebben andere koppel/snelheidskarakteristieken dan standaard S-serie motoren, maar werken op dezelfde C-serie PWM-aandrijfinterface. De ondersteuning van de H006 voor de 5L-motor maakt deze relevant voor laser machineonderhoud, evenals voor conventionele CNC-bewerkingsapplicaties.

V4: Kan de A06B-6066-H006 een 20S-motor aansturen, ook al ondersteunt de H004 ook 20S?

Ja. De motorcompatibiliteitslijst van de H006 bevat 20S, wat overlapt met het bereik van de H004.

De hogere stroomcapaciteit van de H006 is geen nadeel voor het aansturen van een 20S-motor — het betekent simpelweg dat de aandrijving meer marge heeft dan de 20S-motor vereist, wat niet schadelijk is.

In de praktijk, als de machine oorspronkelijk een H006 specificeerde voor een 20S-as (mogelijk voor toekomstige motorupgrade marge of vanwege een voorkeur van de machinebouwer), is het vervangen door een andere H006 correct en betrouwbaar. Het substitueren van een H004 zou technisch werken als de as licht belast is, maar het matchen van de oorspronkelijke specificatie is de standaard onderhoudsaanpak.

V5: Het voedingsbord A20B-1004-0850 — is het beschikbaar als een apart reparatieonderdeel?

Het A20B-1004-0850 voedingsbord circuleert op de reparatieonderdelenmarkt en wordt op voorraad gehouden door Fanuc componentreparatiespecialisten die C-serie aandrijvingen onderhouden.

Het kan onafhankelijk worden vervangen wanneer de fout is geïsoleerd tot de voedingsfase (transistorfout, degradatie van de voedingsbuscondensator) terwijl de besturingsborden functioneel blijven.

Reparatiefaciliteiten testen de aandrijving met het vervangende voedingsbord geïnstalleerd onder werkelijke motorbelasting voordat deze wordt verzonden, waarbij de correcte transistor schakelgolfvormen en uitgangsstroom over het motorbedrijfsbereik worden geverifieerd.
