Fanuc A06B-6077-H111 | Alpha Voeding Module — PSM-11, 200–230VAC / 13.8kW, 283–325VDC Uitgang, Gedeelde DC Bus voor SVM en SPM Modules

Overzicht

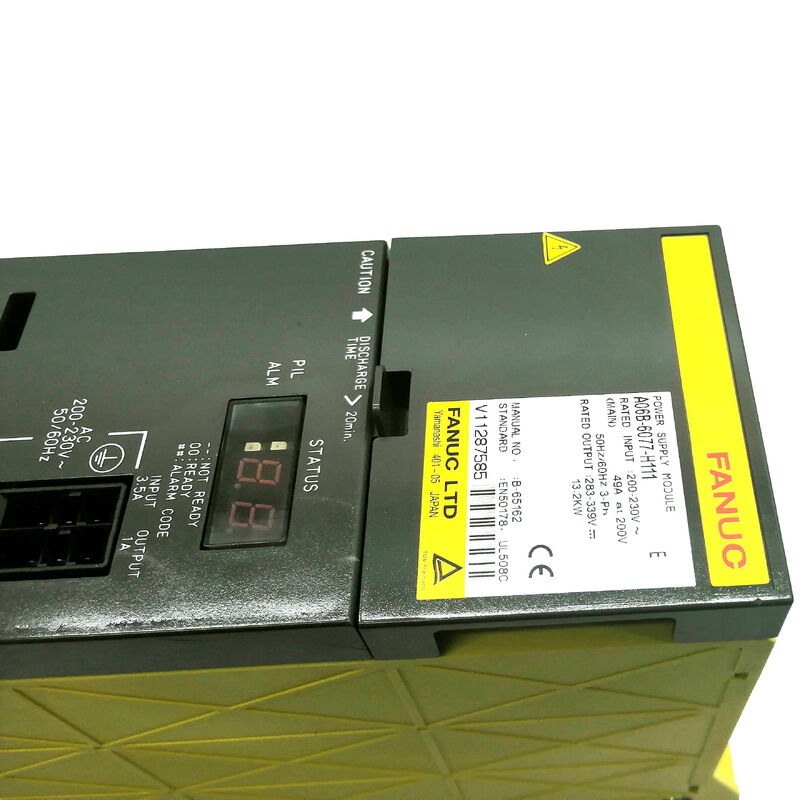

De Fanuc A06B-6077-H111 is de PSM-11 voeding module — de middenklasse unit in Fanuc's A06B-6077 alpha PSM serie, verantwoordelijk voor het omzetten van driefasige AC-netspanning naar de 283–325V DC-bus die alle SVM servo-versterkermodules en SPM spindelversterkermodules in de alpha drive-stack voedt.

Nominaal op 13.8kW continue DC-bus uitgang van een 200–230V AC, 39A ingang, is de PSM-11 geschikt voor machines met een gematigde totale aandrijfvermogensvraag — compacte tot middelgrote bewerkingscentra, CNC-draaibanken met een enkele spindel en drie tot vier servo-assen in het kleine alpha-motorenbereik, en vergelijkbare productie machineconfiguraties.

De alpha PSM is de basis van het gehele alpha versterkermodule systeem.

Zonder een functionerende PSM die de DC-bus levert, kunnen geen van de SVM- of SPM-modules in de stack werken.

De DC-bus spanningsrail — fysiek een koperen stroomrail die langs de achterkant van de alpha versterker montage rail loopt — verbindt de uitgang van de PSM parallel met alle modules.

Elke SVM- en SPM-module trekt zijn operationele energie uit deze bus, en de uitgangsregeling van de PSM houdt de busspanning binnen het 283–325V bereik onder alle belastingsomstandigheden van nul tot vol nominale output.

Het energie terugwinningsontwerp van de PSM-11 (PSM-type, in tegenstelling tot PSMR weerstandsregeneratie) stuurt de energie die wordt gegenereerd door vertragende servo- en spindelmotoren terug naar de AC-voeding in plaats van deze als warmte af te voeren in een weerstandsafvoerunit.

Wanneer alle assen tegelijkertijd vertragen — aan het einde van een snelle beweging, bijvoorbeeld — stroomt de totale teruggewonnen energie terug via de PSM en de AC-voeding van de fabriek, waardoor het netto energieverbruik van de machine wordt verminderd.

Deze regeneratiecapaciteit is de reden waarom het PSM-type de voorkeur heeft voor machines met frequente, energie-intensieve vertragingsgebeurtenissen.

Belangrijkste Specificaties

DC Bus Architectuur — PSM als Systeem Basis

Elke component in het alpha versterkersysteem, behalve de PSM zelf, trekt operationele energie uit de gedeelde DC-bus die de PSM creëert en reguleert.

Deze architecturale keuze — één gedeelde voeding die alle aandrijfmodules voedt vanuit een gemeenschappelijke bus — biedt verschillende praktische voordelen ten opzichte van individuele voedingen per aandrijving: de totale buscapaciteit (van de grote elektrolytische condensatoren van de PSM plus de kleinere condensatoren in elke SVM/SPM module) biedt een energiebuffer die de fluctuaties in de momentane energievraag afvlakt tijdens het accelereren en vertragen van assen.

Wanneer één as versnelt en piek stroom vraagt, pompt een vertragende as tegelijkertijd teruggewonnen energie terug in de bus — de PSM hoeft alleen het nettoverschil te leveren in plaats van de piek vraag van elke as onafhankelijk.

De 13.8kW nominale output van de PSM-11 vertegenwoordigt het maximale continue vermogen dat het aan de bus kan leveren. Voor machineconfiguraties waarbij de gecombineerde piek vraag van alle SVM- en SPM-modules 13.8kW overschrijdt, is de PSM-11 de verkeerde keuze — DC-link onderspanningsalarmen (AL-04) tijdens bewegingssequenties met hoge vraag geven aan dat de PSM te klein is voor de werkelijke aandrijfbelasting van de machine.

PSM-selectie moet rekening houden met de gelijktijdige piekvragen van alle modules, niet alleen met hun continue nominale waarden.

De fysieke breedte van 90 mm van de PSM-11 komt overeen met de standaard alpha versterkermodule rail pitch, en monteert naast SVM- en SPM-modules in dezelfde versterker rail assemblage. De externe koellichaam aan de onderkant van de unit — een van de twee fysieke configuraties die Fanuc gebruikte gedurende de productieleven van de PSM-11 — moet overeenkomen met de bestaande montage-uitsparing van de machinekast. Bij het bestellen van een vervangende module voorkomt het bevestigen van het type koellichaam een mechanische incompatibiliteit die kastmodificatie zou vereisen.

Energie Terugwinning — Energie Teruggave Tijdens Vertraging

De PSM-aanduiding (in tegenstelling tot PSMR) identificeert het energie terugwinningsontwerp. Tijdens motorvertraging genereert elke SVM- en SPM-module spanning boven het niveau van de DC-bus, aangezien de motor als generator fungeert. Deze energie stroomt terug in de DC-bus, waardoor de busspanning stijgt.

Het regeneratieve circuit van de PSM detecteert de verhoogde busspanning en schakelt het actieve regeneratieve circuit om deze energie terug te voeren naar de AC-voeding — de normale energiestroomrichting omkerend en feitelijk stroom leverend aan de driefasige AC-voeding van de fabriek tijdens vertraging.

Deze actieve regeneratie vereist dat de AC-voeding aanwezig is en in de juiste fase is tijdens het regeneratie-evenement.

Een verlies van AC-stroom tijdens een regeneratie-evenement, of significante spanningsfluctuaties van de AC-voeding, kan regeneratie-gerelateerde alarmen (AL-06 of AL-07) veroorzaken die de machinecyclus onderbreken.

In installaties waar de kwaliteit van de voeding slecht is of waar frequente korte stroomonderbrekingen optreden, is het verifiëren van de voedingskwaliteit aan de ingang van de PSM een belangrijke stap bij het diagnosticeren van regeneratie-alarmen.

FAQ

V1: Wat is het verschil tussen PSM (A06B-6077) en PSMR in de alpha voeding serie?

PSM-modules gebruiken actieve energie terugwinning — tijdens motorvertraging wordt energie teruggevoerd naar de AC-voeding via het actieve omzettingscircuit. PSMR-modules gebruiken weerstandsregeneratie — vertragingsenergie wordt als warmte afgevoerd in een externe weerstandseenheid (een aparte regeneratieve ontladingsunit die op de PSMR moet worden aangesloten).

De A06B-6077-H111 is het PSM (regeneratie) type.

De PSM heeft over het algemeen de voorkeur voor machines met frequente energie-intensieve vertragingen, omdat deze de machinekamer niet verwarmt en geen extra ontladingsweerstand hardware vereist. De PSMR wordt gebruikt waar de AC-voeding geen teruggewonnen energie kan accepteren (bijvoorbeeld bepaalde transformatorconfiguraties of generatoren).

V2: Hoe wordt de PSM-11 correct gedimensioneerd voor een machine — welke informatie is nodig?

PSM-dimensionering vereist kennis van de gecombineerde piekvermogensvraag van alle SVM- en SPM-modules die gelijktijdig zullen werken. Tel het nominale ingangsvermogen van elke SVM- en SPM-module op (uit hun specificaties), voeg vervolgens een marge toe voor gelijktijdige acceleratiegebeurtenissen — typisch 10–15% boven de berekende som.

Het resulterende totaal moet binnen de nominale output van de PSM vallen (13.8kW voor de PSM-11). Als het totaal de PSM-11 rating overschrijdt, moet de volgende grotere PSM — de PSM-15 of PSM-18 — worden geselecteerd. Onderdimensionering van de PSM produceert DC-link onderspanningsalarmen (AL-04) tijdens piekbelastingsomstandigheden.

V3: De PSM-11 heeft twee koellichaamvarianten — hoe worden ze onderscheiden?

De twee koellichaamtypes passen in verschillende kast montage-uitsparing geometrieën. Het koellichaam is de structuur aan de basis van de module die door het kastpaneel steekt in het koellichaam koelkanaal. De fysieke afmetingen en het montagegatpatroon verschillen tussen de twee types.

Om te bepalen welk type is geïnstalleerd, moet de module uit de kast worden verwijderd en de basis koellichaam assemblage worden geïnspecteerd.

Bij het bestellen van een vervanging, specificeer het koellichaam type op basis van visuele inspectie van de originele module of van de elektrische kasttekeningen van de machinebouwer.

V4: Welke alarmcodes genereert de PSM-11 en wat betekenen ze?

AL-01: Overstroom in de hoofdcircuit ingang — controleer op kortsluitingen in de DC-bus bedrading of defecte uitgangstransistor. AL-02: Koelventilator storing — controleer of de interne ventilator draait voordat thermische schade optreedt. AL-03: Hoofdcircuit koellichaam overtemperatuur — controleer de omgevingstemperatuur, ventilator werking en koellichaam luchtstroom vrije ruimte. AL-04: DC-link spanningsval — controleer AC ingangsspanning, ingangszekeringen en dat de PSM niet te klein is.

AL-05: Hoofdcondensator niet op tijd opgeladen — duidt meestal op een defecte laadcircuit of faseverlies aan de ingang. AL-06: Abnormale AC ingang — controleer de voedingsspanningsniveaus en fasebalans. AL-07: DC-link overspanning — treedt vaak op tijdens regeneratie met een defect regeneratief circuit of overmatige vertragingsbelasting.

V5: Kan de PSM-11 werken op 50Hz en 60Hz voeding zonder aanpassing?

Ja. Het hoofdgelijkrichter- en schakelcircuit van de PSM-11 zijn compatibel met zowel 50Hz als 60Hz driefasige voeding zonder enige interne aanpassing. Het besturingscircuit van de module is ook frequentie-compatibel.

De nominale ingangsstroom (39A bij 200V) is van toepassing op beide frequenties — er is geen derating vereist voor 50Hz werking in vergelijking met 60Hz.

Het AC lijnfilter en de reactor (indien extern in de machine gemonteerd) moeten ook geschikt zijn voor beide frequenties; raadpleeg de elektrische specificaties van de machinebouwer om te verifiëren dat alle AC ingangscomponenten geschikt zijn voor de lokale voedingsfrequentie.
