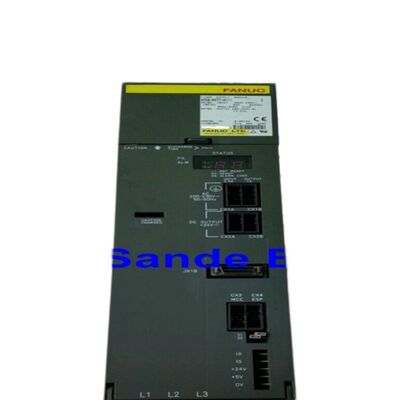

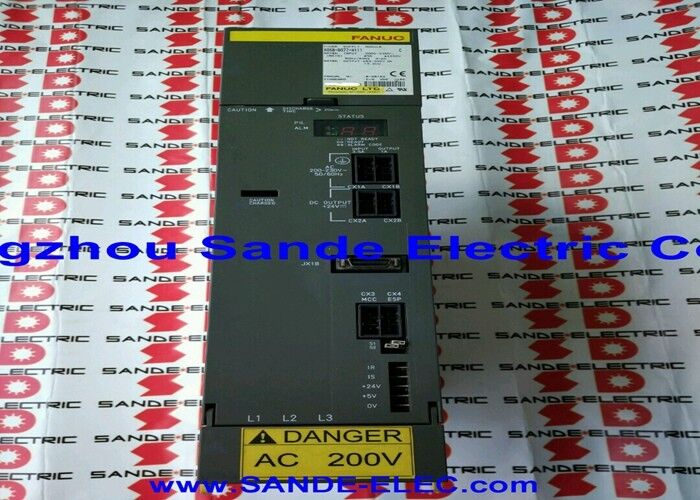

DeFanuc A06B-6078-H206is een spindelversterkermodule van de eerste generatie van de alfa-serie, SPM-5.5, van Fanuc's A06B-6078 spindelversterker familie.
Als een compacte spindelmodule van 5,5 kW is deze ontworpen voor twee specifieke installatiescenario's:als de primaire spindel aandrijving op kleinere CNC-machinewerktuigen waar de spindelvermogen vereisten binnen de 3een continu bereik van 0,7 ∼ 5,5 kW,en als secundaire of subspindelversterker op twee-spindelbewerkingscentra en draaicentrums waar de energiebehoefte van de subspindel in vergelijking met de hoofdspindel bescheiden is.
The A06B-6078 series occupies a distinct position in Fanuc's alpha amplifier history as the first-generation alpha platform — the original alpha series modules that introduced the integrated PSM/SVM/SPM architecture before the higher-resolution HRV (High Response Vector) refinements appeared in the later A06B-6082Deze architectuur van de eerste generatie is architectonisch compleet: PSM levert de gedeelde DC-bus, SVM-modules verzorgen de servoas aandrijvingen,en de SPM-module behandelt de spindel alle trekken van dezelfde railsDe A06B-6078-H206 is een deelnemer aan deze standaardarchitectuur, die naast de A06B-6079 SVM-serie op dezelfde versterkerrail is gemonteerd in machines van zijn tijd.

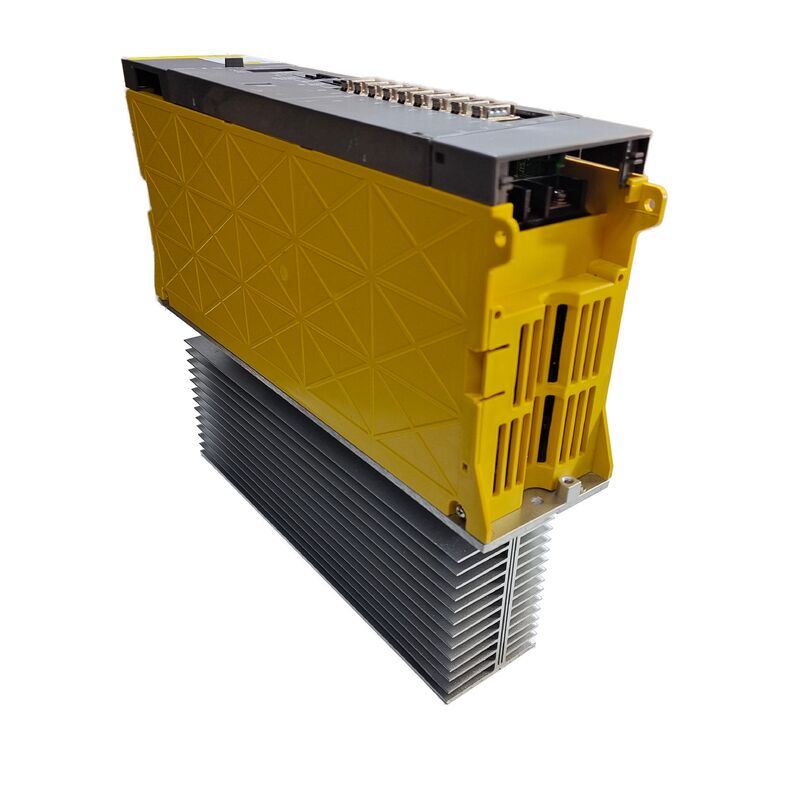

De 66,8 × 70 mm module footprint is fysiek compact voor een 5,5 kW spindel aandrijving, een gevolg van de geïntegreerde aandrijving module ontwerp filosofie van Fanuc.
De kleine afmetingen van de module maakten het praktisch om als subspindel- of secundaire spindelversterker te installeren in kasten die reeds door de hoofdspindel aandrijving en asmodules werden bezet,met een vermogen van meer dan 50 W,.
| Parameter | Waarde |
|---|---|
| Module model | SPM-5.5 |
| Interface | Type 1 (eerste generatie alfa) |
| Vermogensreeks | 200 VAC (standaardspanning) |
| Feedbackconnectoren | JY2 en JY4 |
| Afmetingen | 66.8 × 70 × 163,5 mm |
| Stroombron | Alpha PSM gedeelde DC-bus |
| Deelvarianten | #H500, #H501 |
| Compatibele SVM | A06B-6079 reeks |
| Compatibele PSM | Eerste generatie alfa-PSM |
De Type 1-interface op de A06B-6078-H206 verbindt de spindel aandrijving met de CNC via de spindel serie-interface, waardoor de geavanceerde spindel functiessynchronisatie van de spindel, oriëntatie
De feedback komt via de JY2- en JY4-aansluitingen aan bij de aandrijving, die respectievelijk de signalen van de spindelmotorpositiecoder en de inbreng van de temperatuurmonitor dragen.
This JY2/JY4 feedback arrangement is specific to Type 1 (and original) interface spindle drives and is an important identification characteristic when distinguishing the A06B-6078-H206 from later-generation spindle modules.
Type 2, type 3,en Type 4-interface spindelversterkers gebruiken verschillende aansluitingen en verschillende parametersets voor positiefeedback, en machines die zijn ontworpen voor spindelversterkers van type 2/3/4 kunnen de A06B-6078-H206 niet gebruiken als drop-in vervanging zonder interfaceconversie.
The JY2 connector carries the spindle motor's pulse coder feedback — the position and speed signal that the spindle drive uses for velocity control and for servo-mode position control during rigid tapping and Cs axis operation.
De JY4-aansluiting draagt het signaal van de oververhitting van de motor van de in de motorwikkelingen ingebouwde thermistor,het verstrekken van de thermische beschermingsinvoer die het motoroververwarmingsalarm AL-01 activeert voordat wikkelschade optreedtBeide verbindingen moeten intact zijn en correct bedraad zijn om de aandrijving volledig te kunnen beschermen.
De 5,5 kW continue vermogensklasse van de SPM-5.5 plaatst deze onder de hoofdspindelmodules van de meeste productiebewerkingscentra, die doorgaans 7,5 kW tot 30 kW spindeldreven gebruiken.
This power class is appropriate for sub-spindles on twin-spindle CNC turning centres — the sub-spindle in this configuration accepts the workpiece from the main spindle and performs secondary operations (rear-face drilling, draaien, draaien) op een vermogen dat zelden de volledige capaciteit van de hoofdspindel vereist.
De lagere continue vraag van de subspindle maakt de SPM-5.5 de correct gespecificeerde module zonder de kosten en grootte van een grotere spindleversterker.
Op kleinere CNC-bewerkingsmachines compacte verticale bewerkingscentra, boormachines, kleine horizontale bewerkingscentra en speciale CNC-machines de SPM-5.5 is geschikt als primaire spindel aandrijving wanneer de materiaalverwijderingssnelheden en gereedschapsgroottes van de applicatie binnen de.5kW continu spindel vermogen budget.
Het bewerken van lichte legeringen, het bewerken van kunststoffen en het boren van PCB's zijn typische processen waarbij een 5,5 kW spindel praktisch aansluit bij de eisen van het werkstuk en het gereedschap.
De A06B-6078-serie is de eerste alfa-generatie, wat betekent dat het voorafgaat aan de verbeteringen van HRV met een hogere resolutie die zijn geïntroduceerd in de A06B-6082, A06B-6088 en A06B-6102-serie.In de versterkerstapel van de machine, werkt de H206 met dezelfde PSM en dezelfde A06B-6079 SVM-serie die de eerste generatie alfa-systeeminstallaties definiëren.
Een machine die is uitgerust met de A06B-6078-H206 heeft de overeenkomstige PSM-modules van de eerste generatie (serie A06B-6087 of serie A06B-6081) en de SVM-modules A06B-6079,Alle delen van dezelfde DC bus en dezelfde tijdperk van Fanuc CNC interface.
Deze consistentie van de systeemarchitectuur is praktisch belangrijk voor het onderhoud:Het vervangen van een niet-geïntegreerde H206 door een SPM-module van een latere generatie kan ook PSM- en SVM-module-upgrades vereisen indien de communicatieprotocollen van de aandrijving of de specificaties van de PSM-interface verschillen..
Bevestig de systeemcompatibiliteit voordat de originele A06B-6078-H206 wordt vervangen door een spindelmodule van een andere generatie.
V1: Wat onderscheidt de A06B-6078-H206 (#H500) van de #H501-variant?
De achtervoegsels #H500 en #H501 identificeren kleine herzieningsverschillen binnen de A06B-6078-H206 ¢ die meestal verband houden met kleine PCB-herzieningen, vervangingen van onderdelen of regionale marktspecificaties.Beide werken als SPM-5.5 Type 1-interface spindelmodules met dezelfde JY2/JY4-feedbackconnectoren en dezelfde functionele mogelijkheden.
In de meeste vervangende toepassingen zijn #H500 en #H501 uitwisselbaar.
Bevestig met de dienstverlener of voor de specifieke machine- en besturingscombinatie hardware-revisie-specifieke parameteraanpassingen nodig zijn.
V2: Waarom gebruiken de A06B-6078-H206 JY2- en JY4-connectoren terwijl latere spindelmodules dat niet doen?
De JY-connectorbenamingen zijn specifiek voor de spindelversterkerinterfacearchitectuur van de eerste generatie alfa-serie.Latere generaties (Type 2/3/4) hebben de feedback- en besturingssignaalverbindingen geherstructureerd, met behulp van verschillende connectornamen en pin-arrangementen naarmate het ontwerp van het feedbackcircuit evolueerde.
De JY2/JY4-interface op de H206 maakt deel uit van het oorspronkelijke ontwerp.en de spindle interface van de CNC ontvangt de feedback signalen door middel van spindle versterker interne verwerking.
Een poging om een spindelmotor van het type JY2/JY4 aan te sluiten op een spindelmotorversterker van een latere generatie zonder de juiste adapterconfiguratie veroorzaakt alarmmomenten.
V3: Kan de A06B-6078-H206 worden gebruikt als vervanging van de A06B-6082-H206 SPM-5.5?
De A06B-6082-serie is de tweede generatie alfa-spindelmodule met verbeterde HRV-spindelbesturing.
The A06B-6078 (first generation) and A06B-6082 (second generation) share the same SPM model designations and similar electrical ratings but differ in their control PCB architecture and CNC parameter compatibility.
Het vervangen tussen generaties vereist dat de CNC-compatibiliteit en de parameterscompatibiliteit worden gecontroleerd.Raadpleeg de compatibiliteitsdocumentatie van de spindelversterker van Fanuc of een gekwalificeerde dienstverlener voordat u probeert om een alternatieve generatie op een productiemachine te vervangen.
V4: Welke CNC-alarmcodes worden gegenereerd wanneer de A06B-6078-H206 uitvalt?
De alarmsignalen van de spindelversterker worden op het display van de CNC-operator weergegeven als alarmnummers SP-xxx.
AL-09 (oververhitting van vermogen halfgeleiders) geeft doorgaans een thermische fout de koelventilator van de module moet eerst worden gecontroleerd. AL-12 (DC link overstroom) geeft een fout in de uitgangsfase,meestal na afbraak van de isolatie van de spindelmotor.. AL-03 (geblazen DC-verbindingssluiting) en AL-04 (geblazen ingangssluiting) wijzen op storingen van elektronische onderdelen in de aandrijving.
AL-01 (motoroververhitting) en AL-02 (verschuiving van de snelheid) geven vaker problemen met de motor of motorfeedback aan dan met de aandrijving zelf.De alarm-LED op de module-carrosserie gaat aan wanneer een alarm is geactiveerd .
V5: Welke onderhoudsopties zijn beschikbaar voor een mislukte A06B-6078-H206?
Uitwisseling is de meest voorkomende aanpak ∙ een kapotte module wordt naar een Fanuc-servicefaciliteit gestuurd in ruil voor een geteste, gegarandeerde gerenoveerde eenheid.Reparatie op componentenniveau is ook beschikbaar voor storingen die zijn gelokaliseerd op onderhoudsonderdelen: de transistormodules in de uitgangsfase, koelventilatoren en interne veiligheidsstukken zijn als onderdelen beschikbaar en worden routinematig vervangen tijdens de modulaire renovatie.De PCB's in de H206 worden door Fanuc niet als afzonderlijke onderdelen verkocht., maar gespecialiseerde reparatiefaciliteiten houden ze in de service-inventaris en behandelen fouten op boardniveau als onderdeel van de volledige moduleheropbouw.Alle A06B-6078-H206-modules die goed onderhouden worden, moeten onder belasting worden getest op een Fanuc PSM/SVM-testconfiguratie met een passende alfa-spindelmotor voordat ze weer in gebruik worden genomen..
