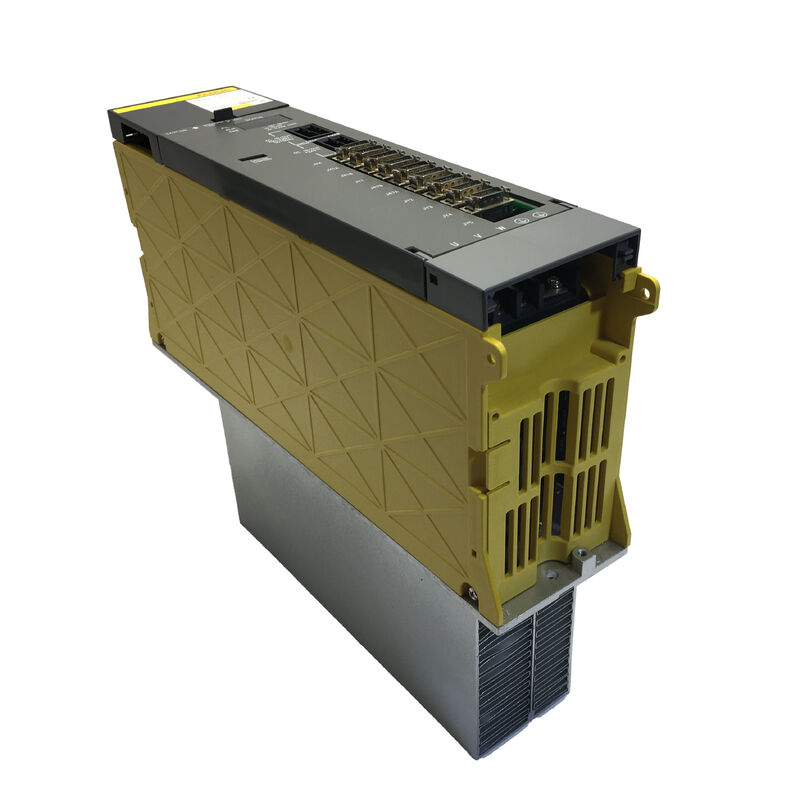

Fanuc A06B-6078-H211. Alpha-serie Spindelversterker module SPM-11 13.2kW, 48A, 200V, Type I interface.

Deelnummer:A06B-6078-H211

Type:AC-spindelmodule (SPM)

Model:Alpha SPM-11

Interface:Type I

Nominaal invoervermogen:13.2 kW

Invoerbusspanning:283 ∼ 325 VDC (van de Alpha PSM-voedings module)

Maximale uitgangsspanning:230 VAC

Nominale uitgangsstroom:48 A

Compatibele CNC-serie:Serie 0, 15, 16, 18, 20, 21, 16i, 18i, 20i, 21i, Power Mate i

Compatibele spindelmotoren:Alpha 6, Alpha 8, Alpha P 8, Alpha P 12

Omgevingstemperatuur:0°55°C

Veel voorkomende varianten:#H500 (standaard), #H501

Overzicht

DeFanuc A06B-6078-H211is een spindelversterkermodule van de Alfa-serie model SPM-11 die 13,2 kW uit de gelijkstroombus van de Alpha-voedingsunit produceert, met een nominale uitgangsstroom van 48 A bij maximaal 230 VAC,voor het aandrijven van spindelmotoren van de Alfa-serie van de klasse 6 ∼ 12 kW.

Het maakt gebruik van een transistor PWM-omvormertopologie en een type I serieinterface met de CNC, en het is de spindel aandrijving module gevonden in Fanuc bewerkingscentra, verticale en horizontale freesmachines,en boor- en kraancentra in de gehele generatie CNC-gereedschapsmachines die zijn gebouwd op basis van de Fanuc Alpha-aandrijfarchitectuur, inclusief Fanuc's eigen Robodrill-machines en het Leadwell CNC-assortiment..

Bij het SPM-11 vermogen dekt deze module de 8 kW en 12 kW Alpha spindelmotoren (Alpha 6, Alpha 8, AlphaP 8,en AlphaP 12) die fabrieksgespecificeerd waren voor de middelgrote bewerkingscentra van deze periode..

Het bevindt zich in het gamma van spindelversterkers Alpha tussen de SPM-5.5 (kleiner) en de SPM-15 (groter), en zijn 13.2 kW invoercapaciteit en 48A uitvoerplafond bepalen welke spindelmotoren er aan kunnen worden aangesloten.

De A06B-6078-H211 bestaat in twee primaire achtervoegselvarianten: #H500 en #H501.

Deze zijn voorzien van verschillende softwareversies en in sommige configuraties van verschillende interface-boards, een onderscheid dat van belang is bij het verkrijgen van een vervanging.omdat de in de CNC opgeslagen spindelbesturingsparameters en het door de module verwachte communicatieprotocol moeten overeenkomen.

CNC-Shopping en andere gespecialiseerde leveranciers merken op dat eenheden #H501 een specifieke softwarebevestiging vereisen om ervoor te zorgen dat de juiste versie wordt geleverd.

Het behandelen van deze twee achtervoegsels als uitwisselbaar zonder verificatie kan resulteren in een module die opstart, maar niet correct communiceert met de CNC van de machine.

Belangrijkste specificaties

Alpha SPM-architectuur ️ Waar de SPM-11 past

Het Alpha-aandrijfsysteem van Fanuc scheidt de vermogen omzetting en energieopslag functie van de individuele motor aandrijving functie.wordt omgezet in een gereguleerde DC-busspanning, en zorgt voor energieregeneratie tijdens het vertragen van de motor feeding remenergie terug naar het net in plaats van het verdrijven als warmte.

De spindelversterker-module haalt deze gedeelde gelijkstroombus en zet deze om in de wisselspanning, wisselfrequentie wisselstroom die de spindelmotor vereist.

Deze architectuur betekent dat de SPM-11 geen directe verbinding heeft met het elektriciteitsnet.Het ontvangt gelijkstroombusspanning van de PSM en zet die om in motorvermogen onder CNC's commando via de Type I seriële interface.

De PSM moet correct ingedeeld zijn voor de totale motorbelasting spindle plus servoassen en de SPM-11's 13.2 kW moet binnen de beschikbare capaciteit van de PSM liggen naast de servoversterkermodules die dezelfde bus delen.

De "11" in SPM-11 geeft de nominale uitgangsvermogensklasse van de module in kW aan. Binnen de 200V Alpha spindelversterkerserie loopt het bereik van SPM-2 aan het kleine einde tot SPM-55 aan het grote einde.

De SPM-11 is geschikt voor de spindelmotoren Alpha van het middensegment en is een van de meest voorkomende spindelmodules in de Alpha-generatie werktuigmachines.reparatiediensten, en reserveboards blijven goed ondersteund op de aftermarket.

Type I-interface CNC-communicatie

De aanduiding Type I op de A06B-6078-H211 identificeert de seriecommunicatie-interface tussen de spindelversterker en de CNC.Fanuc gebruikte twee seriële interfacetypes in de Alfa-serie spindeldrive-familie: type I en type II.

Deze zijn niet uitwisselbaar ∙ een spindelversterkermodule van type I vereist een CNC die is geconfigureerd voor spindelcommunicatie van type I, en een module van type II vereist een CNC die is geconfigureerd voor type II.

Het installeren van het verkeerde interfacetype vermindert niet alleen de prestaties, maar voorkomt ook dat de spindel werkt, omdat de CNC geen communicatie met de module kan opbouwen.

De Type I-interface omvat alle functies van de spindelbesturing die de werktuigmachine vereist: snelheidscommandooverdracht, snelheidsfeedbackontvangst, georiënteerde stoppositionering,C-asbeheersing (spindelcontooraas) voor multifunctionele machines, en stijve koppel synchronisatie met de Z-as voeding.

Het snelheidsregelingbereik van de SPM-11 van 1:100 en de snelheidsnauwkeurigheid van ±0,1% van het maximale toerental worden via deze seriële verbinding onderhouden onder de gesloten snelheidsregeling van de CNC.

Wanneer de CNC een spindel snelheidscommando geeft, voert de SPM-11 het uit via de PWM-omvormer.het instellen van de uitgangsfrequentie en spanning om de spindelmotor naar de opgedragen snelheid te brengen en te handhaven tegen het variabele snijdrukmoment.

De snelheidsfeedback van de MZi- of M-sensor van de spindelmotor reist via dezelfde interface terug naar de CNC, die de snelheidsregellus sluit.

Compatibele spindelmotoren

De A06B-6078-H211 aandrijft de volgende spindelmotoren van de Alfa-serie binnen zijn 13,2 kW / 48A-uitgangsomhulsel:

Alpha 6 (α6):Alpha-serie 6 kW spindelmotor, meestal gebruikt op kleinere bewerkingscentra en boor-tapcentra.

Alpha 8 (α8):CNC-Electronics bevestigt dit als de "normale" motor die met deze aandrijfmodule is uitgerust.De Alpha 8 loopt binnen de nominale stroom van de SPM-11 op zowel continue als korte uitgangsniveaus..

AlphaP 8 (αP8):De AlphaP-serie motor in de 8 kW klasse een P-type (Powerful) variant die verbeterd koppel biedt in het lagere toerentalbereik.

AlphaP 12 (αP12):De AlphaP-motor van de 12 kW-klasse is de grootste motor die de SPM-11 kan aandrijven.de PSM-dimensionaire en omgevingstemperatuuromstandigheden moeten worden gecontroleerd wanneer een AlphaP 12 in aanhoudende zware snijcycli wordt gebruikt.

Het aansluiten van een spindelmotor buiten deze lijst, in het bijzonder een grotere alfa-motor zoals de alfa 15 of alfa 22, loopt een risico op aanhoudende overstromingsalarmen en mogelijke modulschade.De motortypeparameter in de spindelversterkermodule moet voor de aangesloten motor correct zijn ingesteld voordat de spindel wordt ingeschakeld..

Bescherming en milieuvriendelijke bedrijfsomstandigheden

De SPM-11 bevat drie lagen hardwarebescherming die onafhankelijk van de CNC-softwarebewaking werken:overstromingsbescherming (de uitgangstransistors activeren voordat bij aanhoudende overstromingen wikkelschade optreedt), overspanningsbescherming (controleert de DC-busspanning en interveneert als de regeneratieve energie ervoor zorgt dat de busspanning boven de veilige grenzen stijgt),en thermische bescherming (monitort de temperatuur van de module en vermindert de uitgang of wordt uitgeschakeld als de interne thermische drempel wordt overschreden).

De module werkt correct van 0 °C tot 55 °C omgeving.Dit is een symptoom dat lijkt op een probleem met de prestaties van de spindel, maar eigenlijk een probleem is met het koelen van de kast.Het behoud van de omgevingstemperatuur van de aandrijflijn binnen de nominale omvang is de primaire preventieve maatregel.

Bij installatie boven de hoogte van 1000 m moet de beschikbare vermogen met ongeveer 1 °C worden verlaagd voor elke extra 100 m hoogte (equivalent aan een verminderde thermische hoofdruimte).Voor installaties op grote hoogteDit is een parameter die moet worden gecontroleerd bij de machinebouwer of bij de toepassingsdocumentatie van Fanuc.

Alarmcodes en gebruikelijke foutmodussen

De SPM-11 rapporteert storingen via een combinatie van LED-indicatoren op de module en alarmcodes die aan de CNC worden meegedeeld.

Alarm 12 (overstroom / spindelmotorfout):Verschijnt wanneer de isolatie tussen PE en de motorstroomleidingen (U, V, W) is afgebroken.De diagnostische procedure is het verwijderen van de motorstroomleidingen aan de versterkerterminals en het testen van de isolatie tussen de PE en elke verwijderde draad.Als de isolatie aan de versterkerterminals aanvaardbaar is, maar niet aan de motor zelf, is de fout in de motorwikkelingen – de module is niet de fout.

Alarm 03 (DC-linklaadfout):geeft aan dat er een probleem is met de DC-busspanning, die kan bestaan uit de PSM, de DC-verbindingscapacitoren in de PSM of SPM-11 of de verbindingsbusbalk.

C0, C1, C2 (communicatiefout):Deze wijzen op een verlies of een fout in de seriële communicatie tussen de CNC en de SPM-module.of parametermismatch tussen de softwareversie van de CNC-spindel en de softwareversie van de module ­ een bijzondere zorg bij de varianten #H500 en #H501.

Aankoop, uitwisseling en reparatie

De A06B-6078-H211 is een onderhoudsmodule.en DNC-Electronics-beursonderdelen en bieden reparatiediensten aan voor zowel het besturings-/interfacebord als het powerboard. Bij het kopen van een vervangende machine moet u bevestigen of de machine #H500 of #H501 vereist voordat u bestelt. Zoals hierboven vermeld, hebben deze verschillende softwareversies en zijn ze niet altijd uitwisselbaar.Voor machines waarbij alleen het alarmgedrag van de spindel naar de module wijst in plaats van naar de motor of de bedrading, is een test op de testbank van de verdachte module op een Fanuc-testruimte de juiste diagnostische stap voordat een vervanging wordt ondernomen.

Veelgestelde vragen

V1: Welke spindelmotoren kan de A06B-6078-H211 aandrijven?

De SPM-11-module is geschikt voor spindelmotoren van de Alfa-serie binnen de 13,2 kW / 48A-uitgangsomvang: Alpha 6, Alpha 8, AlphaP 8 en Alpha P 12. De Alpha 8 is de meest voorkomende koppeling.Het aansluiten van een grotere motor, zoals een Alpha 15 of Alpha 22, overschrijdt de nominale stroom van de module en zal aanhoudende overstroomwaarschuwingen veroorzakenDe motortypeparameter in de module moet worden ingesteld op de aangesloten motor voordat de spindel wordt ingeschakeld.

V2: Wat is het verschil tussen de #H500- en #H501-varianten?

Beide modules zijn SPM-11 en hebben dezelfde hardware- en uitvoerclassificaties, het verschil ligt in de softwareversie en in sommige gevallen in het geïnstalleerde interfacebord.De softwareversie moet compatibel zijn met de spindelbesturingssoftware van de CNCToen de machine oorspronkelijk werd gebouwd, werd #H500 of #H501 gespecificeerd.Het vervangen van de ene door de andere zonder software-bevestiging kan resulteren in een module die niet in staat is om te communiceren met de CNCHet gebruik van een nieuwe variant is niet verplicht.

V3: Welke CNC-besturingselementen zijn compatibel met de A06B-6078-H211?

De SPM-11 Type I-interface is compatibel met Fanuc CNC Series 0, 15, 16, 18, 20 en 21 en de overeenkomstige i-serie varianten: 16i, 18i, 20i, 21i en Power Mate i.De CNC moet worden geconfigureerd voor seriecommunicatie met spindels van type I.Type II CNC's vereisen een andere spindelversterker module en kunnen de A06B-6078-H211 niet gebruiken zonder aanpassing.

Vraag 4: Alarm 12 verschijnt, is de SPM-11-module defect?

Alarm 12 duidt op een overstromingstoestand die meestal wordt veroorzaakt door een isolatiefout in de spindelmotor of de motorkabel, niet door een modulefout.De diagnostische procedure is:Als Alarm 12 is uitgeschakeld, wordt de motor afgeschakeld, de motordraad (U, V, W) verwijderd van de uitgangsterminals van de versterker, de spindel ingeschakeld.Controleer de isolatieweerstand tussen PE en elke verwijderde draadAls de isolatie goed is, maar alarm 12 zelfs na verwijdering van de draden terugkeert, is de stroomstadium van de SPM-11 module verdacht.

V5: Kan de A06B-6078-H211 worden gerepareerd of moet hij als geheel worden vervangen?

De module bestaat uit twee hoofdborden: de besturings-/interfaceplate en de power-board.het aanpakken van mislukte transistorsDe reparatie omvat meestal een uitgebreide test op een Fanuc-testruimte met een echte spindelmotor om de prestaties te verifiëren voordat ze worden teruggestuurd. Exchange programs — where a working reconditioned unit is supplied against return of the faulty core — are also available and reduce downtime compared to waiting for component-level repair on the original unit.
