| Plaats van herkomst | Japan |
| Merknaam | FANUC |
| Certificering | CE ROHS |
| Modelnummer | A06B-6102-H211 |

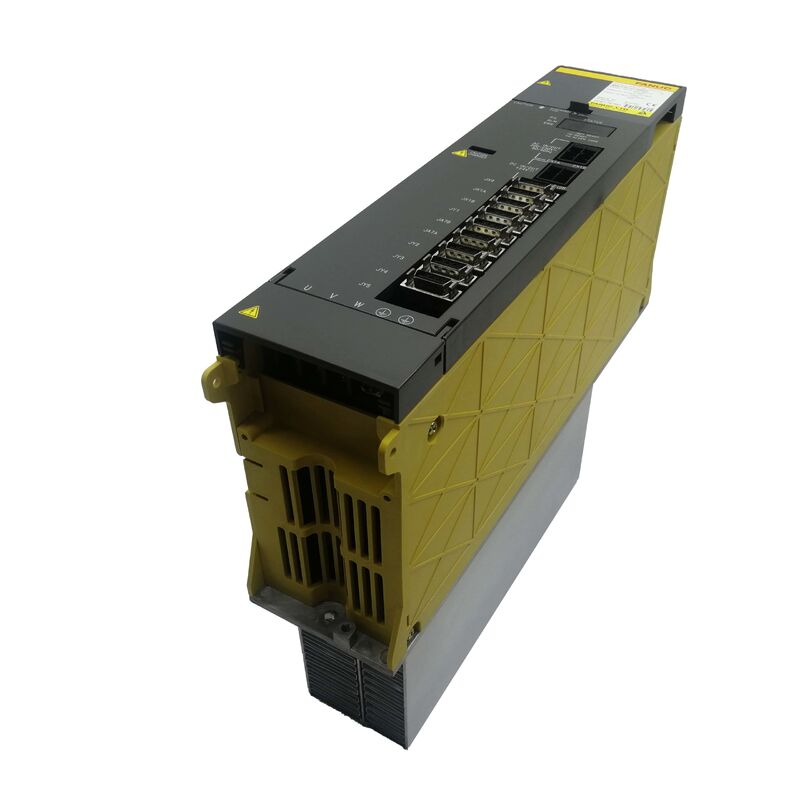

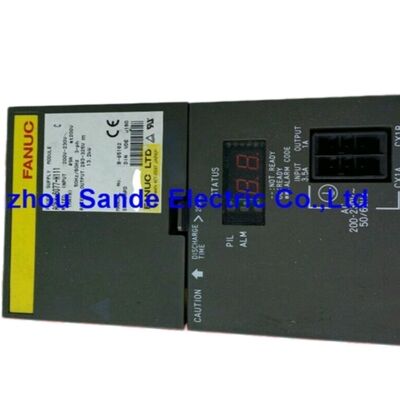

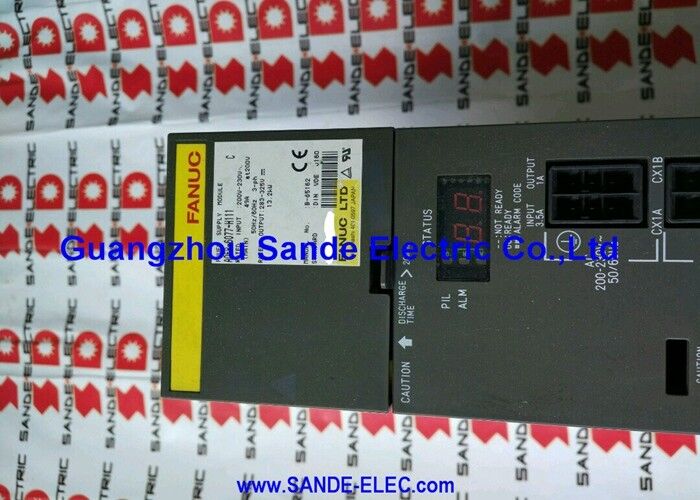

De Fanuc A06B-6102-H211 is de SPM-11 spindel versterkermodule in Fanuc's A06B-6102 alpha spindel versterker serie — een spindelaandrijving van 11kW-klasse met een nominale uitgang van 48A vanuit een 17.5kW DC-bus ingang.
De SPM-11 aanduiding identificeert een middenklasse spindelmodule die geschikt is voor bewerkingscentra en draaicentra met spindelvermogenvereisten in het bereik van 7.5–11kW continu, een veelvoorkomende specificatie voor verticale bewerkingscentra in de 40–50-taper gereedschapsklasse en draaicentra met een klauwplaatcapaciteit van 15–30cm.
De A06B-6102 serie vertegenwoordigt Fanuc's alpha spindel versterker generatie met het Type 1 interface — de HRV (High Response Vector) spindelbesturingsarchitectuur die geavanceerde spindelfuncties mogelijk maakte die niet beschikbaar waren in eerdere spindelaandrijvingsgeneraties.
Het Type 1 interface bevat specifiek een interne schakeling met hoge resolutie die de CNC in staat stelt de spindel te gebruiken als een gecontroleerde as voor Cs contourbesturing, star tappen en spindelsynchronisatie zonder dat een aparte externe positiesensor nodig is.
De ingebouwde pulscodering van de spindelmotor zelf levert de positiefeedback via de JY2 en JY4 connectoren, en de interne verwerking met hoge resolutie van de aandrijving converteert deze feedback naar de positienauwkeurigheid die nodig is voor spindelbediening in servomodus.
Met een nominale uitgang van 48A heeft de SPM-11 aanzienlijke stroomruimte voor transiënten tijdens de acceleratie van de spindelmotor. Machine spindels accelereren vanuit stilstand naar snijsnelheid in één tot enkele seconden — de piek stroom tijdens deze acceleratie kan twee tot drie keer de continue nominale waarde bereiken.
De nominale ingang van 17.5kW, gecombineerd met het vermogen van de alpha PSM om piekvermogen te leveren vanuit de DC-bus condensatorbank, levert de energie die nodig is voor deze acceleratiegebeurtenissen zonder dat er bus onderspanningsfouten optreden.
| Waarde | Module Model |
|---|---|
| SPM-11 | Interface |
| Type 1 (HRV) | Nominale Ingang |
| 283–325V DC-bus, 17.5kW | Maximale Uitgangsspanning |
| 230V AC | Nominale Uitgangsstroom |
| 48A | Spindelfuncties |
| Cs contouring, synchronisatie, star tappen, oriëntatie | CE Variant |
| A06B-6102-H211#H520 | Compatibele PSM |
| Alpha PSM (gedeelde DC-bus) | Type 1 Interface — Spindel als Servo As |
Deze architecturale mogelijkheid vormt de basis voor verschillende bewerkingsfuncties waar moderne bewerkingscentra van afhankelijk zijn.
Cs contouring besturing gebruikt de spindel als een C-as in draaibewerkingen, waarbij het werkstuk met een nauwkeurig bevolen hoekpositie roteert terwijl een frees- of boorgereedschap in X en Y beweegt — dit maakt contourvormen op een draaicentrum mogelijk die anders een aparte bewerkingsoperatie op een VMC zouden vereisen.
Star tappen synchroniseert de hoekpositie van de spindel met de lineaire Z-as voortgang van het tapgereedschap per schroefdraadspoed, waardoor de zwevende klauw die systemen vóór star tappen vereisten, wordt geëlimineerd en hogere taptemperaturen met een betere schroefdraadkwaliteit mogelijk worden.
Spindelsynchronisatie coördineert twee spindels op een dubbele draaibank of sub-spindel draaicentrum, waarbij hun snelheden worden aangepast om werkstukoverdracht van de hoofd- naar de sub-spindel mogelijk te maken zonder een mechanische steun.
Al deze functies vereisen de positieverwerking met hoge resolutie van het Type 1 interface — spindelaandrijvingen met lagere resolutie of analoge interfaces kunnen deze niet implementeren, ongeacht de motorafmeting.
SPM-11 in het Alpha Spindelbereik
Deze positionering past de SPM-11 aan het brede middensegment van CNC-bewerkingscentra aan: 40-taper VMC's met spindelvermogen in het bereik van 7.5–11kW, draaicentra met klauwplaatmaten tot 250mm, en horizontale bewerkingscentra in de kleinere palletklassen.
Vervanging van een defecte SPM-11 op een productiemachine is eenvoudig qua fysieke omwisseling — de module neemt een standaardpositie in op de alpha versterkerrail, aangesloten op de DC-bus en op de spindelinterface van de CNC.
De spindelmotoparameters die in de CNC zijn opgeslagen, moeten overeenkomen met het geïnstalleerde motormodel, en de spindelalarmgeschiedenis van de CNC levert de foutcode die aangeeft of de storing in de spindelaandrijving, de spindelmotor of de positiecodering van de motor lag.
Veelgestelde vragen
De rode LED-alarmcodes van de module (AL-03 tot AL-12) duiden op storingen in de aandrijfhardware — DC-link zekering, ingangszekering, oververhitting van de vermogenshalfgeleider, overspanning of overstroom op de DC-bus. AL-01 (motoroververhitting) en AL-02 (excessieve snelheidsafwijking) wijzen doorgaans op de motor of het feedback systeem in plaats van de aandrijving zelf.
Wanneer AL-08 tot AL-12 verschijnen, is de aandrijfhardware verdacht.
Controleer altijd de isolatie van de motorwikkelingen tot enkele honderden megaohms voordat u de module vervangt — een motorisolatiefout die een doorlopende foutstroom naar de uitgangstrap van de aandrijving veroorzaakt, is de meest voorkomende oorzaak van overstroom op de DC-link (AL-12) en aandrijfuitschakeling.
V2: Wat betekent de #H520 suffix op de CE-variant A06B-6102-H211#H520?
De #H520 suffix duidt de CE-gemarkeerde variant van de SPM-11 module aan, geproduceerd voor de Europese markt en conform de CE elektrische veiligheidsrichtlijnen. De elektrische specificaties — nominale ingang, uitgangsstroom en spindelbesturingsfuncties — zijn identiek aan de basis A06B-6102-H211.
CE-markering geeft aan dat de module is getest en gedocumenteerd voor naleving van de relevante EU-richtlijnen voor laagspanningsapparatuur en elektromagnetische compatibiliteit. Voor machines die binnen de EU opereren, is de CE-variant het vereiste onderdeelnummer; voor andere markten zijn de basis H211 en #H520 functioneel uitwisselbaar.
V3: Ondersteunt de SPM-11 tegelijkertijd Cs contouring en star tappen?
Nee. Cs contouring besturing, star tappen, spindelsynchronisatie en oriëntatie zijn wederzijds exclusieve bedrijfsmodi — de CNC beveelt één modus tegelijk aan, en schakelen ertussen vereist eerst het annuleren van de actieve modus.
De ER-11 tot ER-22 alarmcodes in de spindelaandrijving markeren specifiek pogingen om een tweede modus te bevelen terwijl een andere actief is.
Dit is een softwarematige beperking, geen beperking van de hardware van de module — de SPM-11 hardware ondersteunt alle modi, maar slechts één kan tegelijkertijd actief zijn binnen een bewerkingsprogramma sequentie.
V4: Kan de A06B-6102-H211 worden gebruikt met elke alpha spindelmotor, of moet de motor overeenkomen met de aandrijfwaarde?
De SPM-11 aandrijving met 48A uitgang is ontworpen voor alpha serie spindelmotoren in de 7.5–11kW continue vermogensklasse. Het gebruik van een significant grotere spindelmotor — een die aanhoudende stroom boven 48A vereist onder snijbelasting — zal de overstroombeveiliging activeren en spindelalarmen veroorzaken tijdens snijbewerkingen.
De nominale stroom van de motor (van het typeplaatje of de specificatie van de Fanuc spindelmotor) moet binnen de nominale uitgang van de versterker vallen voor betrouwbare werking bij volledige belasting.
De SPM-11 kan kleinere spindelmotoren (lagere continue stroomvraag) zonder problemen aansturen, hoewel dit niet de typische gebruikssituatie is.
V5: Welke PSM-grootte is nodig om de A06B-6102-H211 te ondersteunen in een volledige machineconfiguratie?
De 17.5kW ingangsvraag van de SPM-11 moet worden ondergebracht binnen de totale capaciteit van de PSM, naast alle SVM-modules in de asversterkerstapel van de machine.
Een typische VMC met drie as SVM-modules (totaal 2–6kW) plus een SPM-11 vereist een PSM met een nominale waarde van ongeveer 20–25kW piek om gelijktijdige as- en spindelacceleratie te verwerken.
De PSM-selectieprocedure van Fanuc telt de piekvragen van alle modules op om de minimaal vereiste PSM-capaciteit te bepalen — een te kleine PSM zal DC-link onderspanningsalarmen veroorzaken, specifiek tijdens de meest veeleisende gelijktijdige bewegingssequenties.
