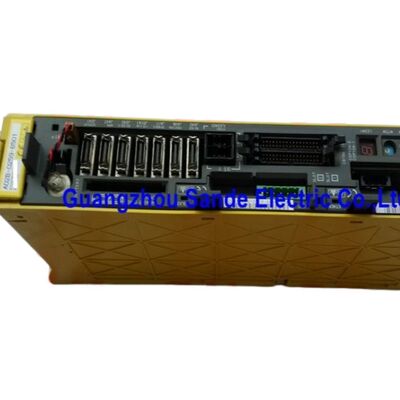

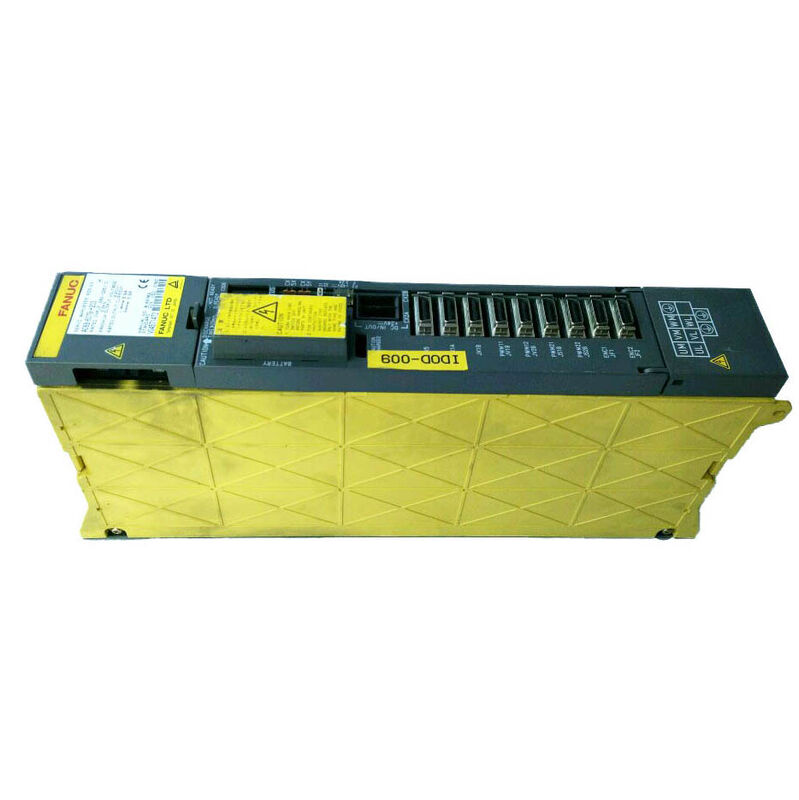

Fanuc-spindelversterkermodule A06B-6079-H101

Fanuc A06B-6079-H101 | Alpha Servo-versterkermodule — SVM1-12, Enkelas, 283–325V / 0,75kW, 3,0A Uitgang, Type A/B PWM-interface

Overzicht

De Fanuc A06B-6079-H101 is de kleinste enkkelas module in Fanuc's A06B-6079 alpha servo-versterker serie, aangeduid als SVM1-12, met een nominale continue uitgang van 3,0A op zijn L-as kanaal vanuit een 0,75kW, 283–325V DC-bus ingang.

Dit is de instapstroomklasse in de alpha SVM1 enkkelas lijn, afgestemd op de lichtste Fanuc alpha motoren in de α1/3000 en α2/3000 reeks.

Het is de module die wordt gespecificeerd wanneer een machine-as slechts een bescheiden continue stroom vereist — compacte CNC-bewerkingscentra met lichte tafel- en zadel aandrijvingen, kleine robotsystemen, en CNC-draad-EDM en zink-EDM machines waarbij alle assen binnen het 3,0A bereik opereren.

De SVM1-12 neemt 60 mm breedte van de versterkerrail in beslag, het smalste formaat in de alpha SVM enkkelas serie.

Deze compacte voetafdruk is een praktisch voordeel voor machinebouwers die meerdere aandrijvingen naast een PSM (Power Supply Module) en een spindelversterkermodule monteren.

In installaties waar drie assen dezelfde continue uitgang van 3,0A vereisen, kiezen machinebouwers soms voor de SVM3-12/12/12 drievoudige module voor nog grotere compactheid — maar waar individuele as-vervanging of selectieve as-vervanging tijdens foutdiagnose belangrijk is, bieden drie aparte SVM1-12 modules volledige foutisolatie tussen assen.

Een praktisch detail bij het bestellen of onderhouden van de A06B-6079-H101 is de CX5 batterijpoort configuratie. Fanuc heeft deze module uitgerust met één of twee CX5 batterijpoorten, afhankelijk van de machineconfiguratie en de besturingsserie — het aantal poorten bepaalt hoeveel absolute encoder assen het batterijcircuit ondersteunt.

Een vervangende module moet overeenkomen met de oorspronkelijke configuratie, anders zal de absolute encoder batterijback-up niet correct functioneren voor alle aangesloten assen. Dit is geen prestatieparameter van de module zelf, maar een belangrijk detail bij de inbedrijfstelling bij het vervangen van een defecte unit.

Belangrijkste Specificaties

SVM1-12 in de Alpha Module Architectuur

De A06B-6079-H101 haalt energie uit de gedeelde DC-bus van de alpha PSM en zet die busenergie om in de driefasige sinusvormige motorstroom die de alpha servo-motor aandrijft.

Het nominale ingangsvermogen van 0,75kW is de bescheiden DC-bus vraag van deze module bij zijn nominale continue uitgang van 3,0A — aanzienlijk minder dan de multi-kilowatt eisen van grotere SVM1 modules in dezelfde serie.

Voor een machine die drie SVM1-12 modules gebruikt voor zijn drie assen, is de totale servo-versterkermodule vraag aan de PSM 3 × 0,75kW = 2,25kW, waardoor het grootste deel van de capaciteit van een standaard PSM beschikbaar blijft voor de piekvermogensvraag van de spindelversterkermodule tijdens spindelversnelling.

De PWM Type A/B dubbele interface compatibiliteit is een kenmerk van de 60mm-klasse alpha modules, waardoor de A06B-6079-H101 onderhoudbaar is over een breder scala aan CNC-besturingsgeneraties.

Type A compatibiliteit dekt de eerdere Series 0-C, 15A, 16A, 18A en 21A besturingen; Type B dekt Series 0-MD, 0-MF, 15B, 16B, 18B en 21B.

Het interfacetype wordt bepaald door de CNC-besturingsgeneratie van de machine en geconfigureerd op de module via de juiste bedradingsbordvariant of interfaceschakelaar — bij het bestellen van een vervanging bepaalt het type besturing van de bestaande machine welke interfaceconfiguratie vereist is.

α1/3000 en α2/3000 — Afgestemde Motor Klasse

De α1/3000 en α2/3000 zijn compacte Fanuc alpha motoren geschikt voor CNC-assen voor lichte toepassingen en precisiepositionering.

De α1/3000 (Model 1 alpha, 3000rpm nominale snelheid) is de lichtste motor in de alpha serie asmotor familie, gebruikt waar de asmassa en wrijving laag zijn en de hoogste eis snelle, schone respons op snelheidscommando's is in plaats van hoog aanhoudend koppel.

De α2/3000 biedt een stap omhoog in koppel bij dezelfde nominale snelheid, waardoor de toepasbare as-typen worden uitgebreid, terwijl deze nog steeds goed binnen de 3,0A continue nominale waarde van de SVM1-12 opereert.

Voor CNC EDM machines zijn deze kleine alpha motoren de standaard as-aandrijving — EDM vereist extreem precieze, langzame positionering over kleine afstanden met zeer lage snelheidsrimpel, en de sinusvormige PWM-stroomregeling van de alpha serie levert de soepele, continue beweging waarvan de EDM-oppervlaktekwaliteit afhankelijk is.

Veelgestelde Vragen

V1: Wat is het FSSB-equivalent van de A06B-6079-H101, en zijn ze uitwisselbaar?

Het FSSB glasvezelinterface equivalent van de SVM1-12 is de A06B-6096-H101. Beide zijn SVM1-12 modules met 3,0A uitgang bij 0,75kW ingang. Ze zijn niet direct uitwisselbaar — de A06B-6079-H101 gebruikt PWM seriële communicatie naar de CNC, terwijl de A06B-6096-H101 de FSSB glasvezelbus gebruikt.

Het type CNC-besturing van de machine en de interfacebedrading bepalen welke nodig is. Het installeren van de verkeerde variant veroorzaakt communicatiefouten tussen de CNC en de aandrijving — stem de module altijd af op het werkelijke interfacetype van de machine.

V2: Wat betekent het specificeren van "1 of 2 CX5 batterijpoorten" in de praktijk?

De CX5 connector op de alpha servo-module is de batterijback-up aansluiting voor de absolute pulscoder van de motor.

Een module met één CX5 poort ondersteunt batterijback-up voor één absolute encoder as. Een module met twee CX5 poorten ondersteunt batterijback-up voor twee assen — relevant in sommige machineconfiguraties waar de SVM1-12 wordt gebruikt in een specifieke bedradingsopstelling.

Het verstrekken van het verkeerde aantal poorten in een vervangende module betekent dat één of meer assen de absolute positiegegevens verliezen bij uitschakelen en opnieuw moeten worden gehomed. Identificeer het aantal CX5 poorten op de originele module voordat u bestelt.

V3: Wat is het typische machinetype dat de A06B-6079-H101 gebruikt?

De SVM1-12 wordt het meest aangetroffen op kleine CNC-bewerkingscentra en verticale bewerkingscentra met compacte alpha motor as-aandrijvingen, CNC-draad-EDM machines waar drie of meer assen elk kleine alpha motoren gebruiken voor precieze elektrode positionering, en kleine robotinstallaties waar individuele as-modules de voorkeur hebben boven multi-as modules voor onderhoudsflexibiliteit. Het verschijnt ook in sommige CNC-draaibankconfiguraties als een C-as of B-as aandrijving waar de roterende asmotor in de α1/α2 klasse valt.

V4: Kan de A06B-6079-H101 onafhankelijk van de PSM werken met een externe DC-voeding?

Nee. Zoals alle SVM-serie aandrijvingen, vereist de H101 de DC-busspanning (283–325V) die door de alpha PSM wordt geleverd.

De PSM levert ook de stuurspanning en beheert de regeneratieve remfunctie voor de gehele versterkerstapel.

De H101 heeft geen interne gelijkrichter en kan de AC-netspanning niet rechtstreeks omzetten naar zijn bedrijfsspanning.

In installaties waar de originele PSM defect is, moet de PSM worden vervangen voordat de SVM1-12 kan worden ingeschakeld en getest.

V5: Wat zijn de meest voorkomende foutmodi op de A06B-6079-H101?

IPM-modulefout (meestal veroorzaakt door motorwikkeling isolatiebreuk die doorgaande stroom veroorzaakt) is de meest voorkomende plotselinge fout. Condensatorveroudering op de interne buscircuits produceert na verloop van tijd grillig gedrag in oudere modules.

Batterijpakket ontlading veroorzaakt verlies van absolute positie bij uitschakelen — dit is een onderhoudspunt, geen aandrijffout, maar het genereert alarmen die de productie onderbreken. Het 7-segment LED-display van de module toont alarmcodes die, gecombineerd met het SV-alarmnummer van de CNC, de foutcategorie identificeren.

Test altijd de motorisolatie tot enkele honderden megaohms voordat u een overstroomalarm aan de module toeschrijft.
