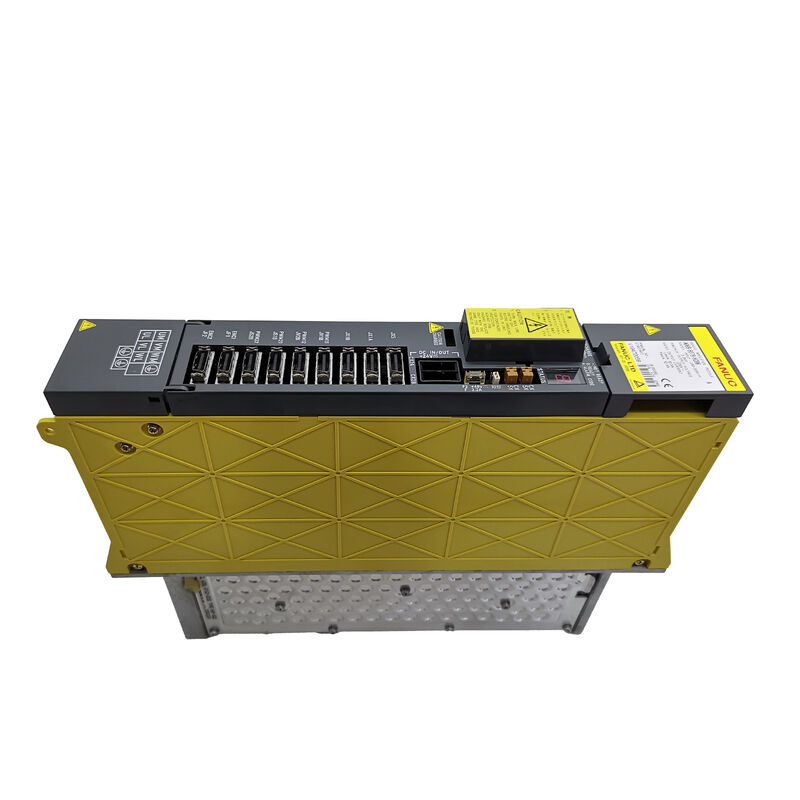

FANUC A06B-6079-H106 | Alpha SVM1-130 Enkelas Servo-Versterkermodule — 9,1 kW / 52,2A, Japanse Oorsprong

Onderdeelnummer: A06B-6079-H106

Fabrikant: FANUC Corporation (Japan)

Producttype: Enkelas Servo-Versterkermodule (SVM1)

Model: SVM1-130

Serie: Alpha Servo Versterker (A06B-6079)

Nominale Ingang: 283–325V DC / 9,1 kW

Maximale Uitgangsspanning: 230V AC

Nominale Uitgangsstroom (L-as): 52,2A

Interface: Type A / Type B (selecteerbaar via JS1B & JV1B jumpers)

Afmetingen: H 380 × B 90 × D 307 mm

Gewicht: 11 lb (ongeveer 5 kg)

Overzicht

De A06B-6079-H106 is de SVM1-130 — de 130A klasse enkelassige servo-versterkermodule in FANUC's Alpha-serie aandrijfsysteem. Het is een van de hoger beoordeelde modules in de A06B-6079 SVM1-familie, ontworpen voor de servo-assen die grote, zware snijgereedschappen of grote werkstukdragers aandrijven waar aanzienlijk koppel vereist is. Met een nominaal ingangsvermogen van 9,1 kW en een continue uitgangsstroom van 52,2 A, bedient het het volledige bereik van FANUC's Alpha 22 tot 40 motor klasse, waardoor het de geschikte aandrijving is voor de meest veeleisende as-toepassingen in het Alpha-serie motorbereik.

Deze module trekt DC-busvoeding uit de PSM (Power Supply Module) van het Alpha-systeem en converteert deze naar variabele frequentie, variabele spanning AC-uitgang om de aangesloten servomotor aan te drijven. De SVM1-130 beheert één servo-as.

Het motortype waarmee het doorgaans wordt gematcht — Alpha 22 tot 40 klasse — vertegenwoordigt grote, hoogkoppel servomotoren die worden gebruikt in bewerkingscentra en draaicentra waar aanzienlijke snijkrachten bij betrokken zijn.

Type A en Type B interfaces worden ondersteund, selecteerbaar via de JS1B en JV1B jumpers aan de voorkant van de unit.

Dit maakt de SVM1-130 compatibel met een breed scala aan FANUC CNC-controllers van de Series 16 tot Series 21 generatie. Het interface type moet overeenkomen met de servo-interface instelling van de CNC-controller om de aandrijving correct te laten communiceren.

Eén configuratiedetail is belangrijk voor een correcte bestelling: de A06B-6079-H106 kan zijn uitgerust met één of twee CX5 batterijconnectorpoorten, afhankelijk van de hardware revisie.

De CX5 poort wordt gebruikt voor de absolute encoder batterijverbinding. Het specificeren van de juiste CX5 configuratie bij bestelling is noodzakelijk om ervoor te zorgen dat de vervangende unit overeenkomt met de originele installatie.

Belangrijkste Specificaties

SVM1-130 in het Alpha Aandrijfsysteem

De Alpha SVM-serie werkt op FANUC's gedeelde DC-bus architectuur. De PSM genereert en onderhoudt de DC-busspanning.

De SVM1-130 trekt stroom van deze bus en drijft de servomotor aan. Deze opstelling betekent dat de SVM1-130 geen eigen AC-stroomingang nodig heeft — het is volledig afhankelijk van de DC-bus die de PSM levert. De interne DC-busverbindingen van de SVM1-130 zijn de primaire stroomingang naar de unit.

De hoge stroomrating van de SVM1-130 — 52,2 A — plaatst deze aan de bovenkant van het enkelassige Alpha-modulebereik.

Deze stroomcapaciteit weerspiegelt de behoeften van de motoren die hij aandrijft. Een Alpha 22 motor die op zijn nominale koppel werkt, vereist continue stroomlevering op de volledige nominale uitgang van de servo-versterker.

Een Alpha 40 motor op vol koppel vereist nog meer. De rating van de SVM1-130 is geschikt voor deze belastingen met marge voor de dynamische stroompieken die optreden tijdens snelle acceleratie.

De interne structuur van de SVM1-130 volgt de standaard Alpha SVM-indeling: een besturingskaart en een bedradingskaart. De A20B-2100-0932 besturingskaart voert de servo-besturingsalgoritmen uit — positielus, snelheidslus en stroomlus — terwijl de A16B-2202-0790 bedradingskaart de gate-drive van het vermogensstadium en stroommeting levert.

Beide kaarten zijn individueel vervangbaar wanneer een gerichte reparatie de voorkeur heeft boven volledige unitvervanging.

Alarm Referentie

De A06B-6079-H106 toont enkel-karakter alarmcodes op zijn aan de voorkant gemonteerde LED-display. De meest voorkomende alarmen die in velddienst worden gezien, zijn onder andere:

Alarm 1 geeft aan dat de interne koelventilator is gestopt.

De ventilator is cruciaal voor het handhaven van de IGBT-transistors binnen hun thermische limieten. Een gestopte ventilator zal binnen enkele minuten van zware operatie leiden tot een oververhittingstoestand.

Alarm 2 geeft een te lage stuurspanning aan. Alarm 5 geeft een te lage DC-link spanning aan — de busspanning van de PSM is onder de operationele drempel.

Alarm 8 geeft overstroom op de L-as aan, het meest voorkomende alarm dat duidt op een motorfasefout, een kortsluiting in de motor kabel, of verslechterde IGBT's in het vermogensstadium. IPM-alarmen (codes met een punt) geven een Intelligent Power Module-fout aan — typisch oververhitting of kortsluiting binnen de IGBT-module zelf.

Toepassingscontext

Machines waarvan gedocumenteerd is dat ze de A06B-6079-H106 gebruiken, zijn onder andere het Youji YV1200 verticale bewerkingscentrum en het Mori Seiki SL-250 draaicentrum, naast vele andere. De CNC-controllers die deze machines doorgaans gebruiken, omvatten de FANUC 16MA, 16MC, 18TA, 18MC, 21TB, 16TB, 18TB en 21MB platforms.

FAQ

V1: De SVM1-130 toont Alarm 8 (L-as overstroom). De motor kabels zijn gecontroleerd en lijken onbeschadigd. Wat moet er vervolgens worden onderzocht?

Na bevestiging van de integriteit van de motor kabel, test de wikkelingsweerstand en isolatie naar aarde van de motor met een isolatietester.

Een verslechterde motorwikkeling kan een asymmetrische fase stroom trekken die als overstroom wordt geregistreerd door de aandrijving.

Als de motor goed test, kan de IGBT-vermogensmodule van de aandrijving verslechterd zijn — een marginale IGBT kan falen onder belastingstroom, zelfs als deze statische tests doorstaat.

Een gekwalificeerde aandrijfreparatiedienst kan de IGBT's testen onder dynamische belastingsomstandigheden.

V2: Een vervangende A06B-6079-H106 is verkregen. Welke jumperinstellingen moeten worden geverifieerd vóór installatie?

De Type A / Type B interface selectie wordt ingesteld door de JS1B en JV1B jumpers aan de voorkant van de unit.

De jumperconfiguratie moet exact overeenkomen met de originele unit, aangezien deze moet overeenkomen met de servo-interface instelling van de CNC-controller voor die as.

Het aantal CX5 batterijpoorten op de vervanging moet ook overeenkomen met de configuratie van de originele unit.

Bevestig beide instellingen vóór installatie om communicatiefouten of problemen met de batterijverbinding na het inschakelen te voorkomen.

V3: De aandrijving initialiseert correct, maar de as produceert hoorbaar geluid en trillingen bij lage snelheden. Er wordt geen alarm gegenereerd. Wat veroorzaakt dit?

Laag-snelheid geluid en trillingen zonder alarm suggereren een verstoring in de stroomlus — hetzij een kleine asymmetrie in de IGBT-schakeling die stroomrimpel veroorzaakt, hetzij een verslechterd component in het stroommeetcircuit dat ruis introduceert in de stroomterugkoppeling.

Controleer de servo-parameters op eventuele wijzigingen ten opzichte van de vorige correcte waarden. Als de parameters ongewijzigd worden bevestigd, is het stroommeetcircuit van de aandrijving waarschijnlijk verslechterd.

V4: Deze aandrijving is stopgezet door FANUC. Hoe kan een betrouwbare vervanging worden gevonden?

Geteste surplus units van ontmantelde machines, professioneel gerenoveerde units met vervangen verouderde componenten en functionele tests onder motorbelasting, en 24-uurs reparatiediensten zijn allemaal beschikbaar via de aftermarket toeleveringsketen.

De cruciale vereiste is dat elke vervanging — of het nu surplus of gerenoveerd is — functioneel is getest onder werkelijke motorbelasting in een gesloten-lus servosysteem, en niet alleen is ingeschakeld zonder aangesloten motor.

Statische tests bevestigen niet het vermogen van de aandrijving om de stroom te reguleren onder dynamische motorbelasting.

V5: Na het vervangen van de SVM1-130 is de positioneringsnauwkeurigheid van de as enigszins verslechterd in vergelijking met de vorige unit. Alle parameters zijn hersteld van een back-up. Wat moet er worden gecontroleerd?

Lichte nauwkeurigheidsverslechtering na aandrijvingsvervanging met correcte parameters is vaak gerelateerd aan de encoder feedbackkabel — met name de signaalintegriteit van de kabel of de connectorcontacten.

Het encoder-ingangscircuit van de vervangende aandrijving kan enigszins verschillen in zijn signaaldrempel, waardoor marginaal aangesloten kabelverbindingen worden blootgelegd die de originele aandrijving tolereerde. Inspecteer en plaats de encoder feedbackconnectoren opnieuw.

Verifieer ook of de hardware revisie van de vervangende aandrijving overeenkomt met het origineel — verschillende hardware revisies kunnen licht verschillende gain kenmerken hebben.
