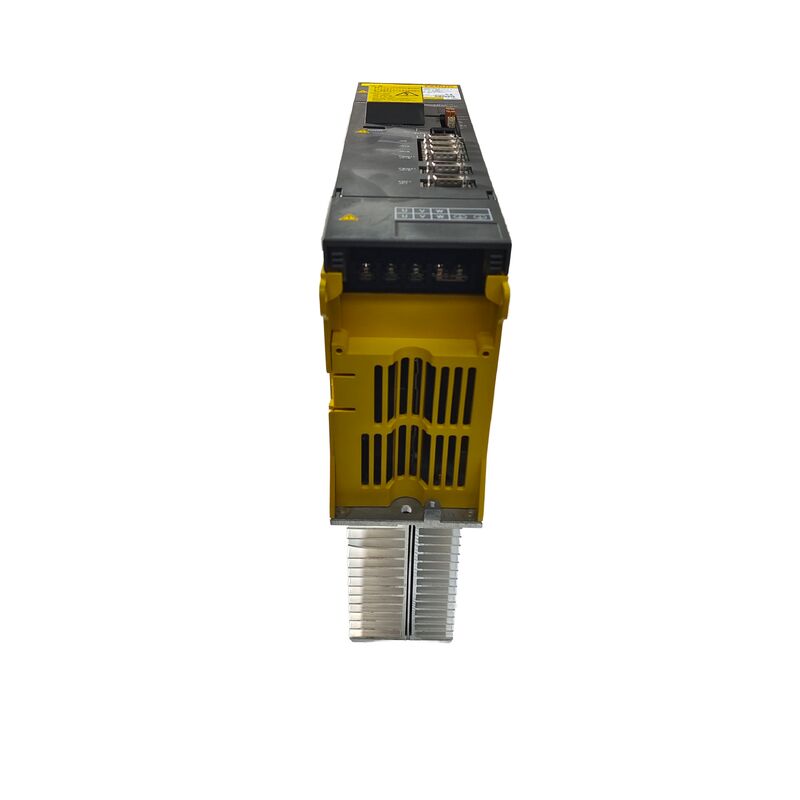

Fanuc A06B-6079-H202 | Alpha Servo-versterkermodule — SVM2-12/20, Dual-as, 283–325V, 3.0A (L) / 5.9A (M), Type A/B PWM-interface

Overzicht

De Fanuc A06B-6079-H202 is een asymmetrische dual-axis alpha servo-versterkermodule, aangeduid als SVM2-12/20, die verschillende continue uitgangsstromen levert op zijn twee kanalen: 3.0A op de L-as en 5.9A op de M-as.

Deze asymmetrische configuratie is het onderscheidende kenmerk van de H202 binnen de SVM2 dual-axis familie — in tegenstelling tot de H201 (SVM2-12/12, gelijke 3.0A op beide kanalen) en de H203 (SVM2-20/20, gelijke 5.9A op beide kanalen), is de H202 specifiek ontworpen voor machineconfiguraties waarbij twee assen werkelijk verschillende motorstroomcapaciteiten vereisen.

In de praktijk betekent dit dat één machine-as een kleine alpha-motor gebruikt in de α1/α2 klasse (die 3.0A of minder continu trekt) terwijl de andere as een middenklasse motor gebruikt in de αM2.5/α3/αC6 klasse (die tot 5.9A continu trekt).

Dit komt vaak voor op bewerkingscentra waar de tafel (X of Y) as een lichtere motor gebruikt dan de kolom of zadel (Z) as vanwege de verschillende massa- en wrijvingsbelastingen. Het verpakken van beide in één SVM2-module in plaats van twee aparte SVM1-units bespaart kastruimte en vermindert het aantal DC-busverbindingen.

De modulebreedte van 60 mm is identiek aan de symmetrische SVM2-varianten, omdat de asymmetrie binnen hetzelfde fysieke formaat wordt afgehandeld door verschillende IPM-modulegroottes te gebruiken voor de L- en M-kanalen.

De kleinere IPM van de 20A-klasse op het L-kanaal en de grotere IPM van de 50A-klasse op het M-kanaal nemen hetzelfde 60 mm moduleframe in beslag — de IPM-selectie van Fanuc optimaliseert de efficiëntie van de module door de transistorcapaciteit af te stemmen op de werkelijke kanaalvraag in plaats van alle kanalen te overspecificeren.

Belangrijkste specificaties

Asymmetrische Dual-Axis — Wanneer twee assen verschillende motoren hebben

De waarde van de SVM2-12/20 is het meest duidelijk in machines waar het matchen van beide assen aan dezelfde motor klasse hetzij één as overspecificeren (verspilling van stroomruimte) of de andere onderspecificeren (risico op overstroomalarmen) zou betekenen.

Een concreet voorbeeld: een X-as tafel aandrijving met een α1/3000 motor die maximaal 3.0A trekt, en een Y-as zadel aandrijving met een α3/2000 motor die tot 5.9A trekt onder volledige snijbelasting.

De SVM2-12/20 dekt beide assen correct — het 3.0A L-kanaal voor de lichtere X-as, het 5.9A M-kanaal voor de zwaardere Y-as — vanuit één 60 mm module in plaats van twee aparte SVM1-modules van verschillende groottes te vereisen.

Deze toepassingslogica strekt zich uit tot EDM-machines, pick-and-place systemen en portaalpositioners waarbij één as licht belast is (relatieve beweging, lage wrijving) terwijl de andere een hogere inertie draagt of grotere weerstand ondervindt.

De machinebouwer selecteert de SVM2-12/20 als een bewuste efficiëntiekeuze — één module, twee assen, correct gedimensioneerd voor elk.

Type A/B Interface Flexibiliteit

Zoals de meeste alpha modules van de 60 mm klasse, ondersteunt de SVM2-12/20 zowel Type A als Type B PWM interface configuraties.

Deze dubbele compatibiliteit maakt het mogelijk dat hetzelfde moduleonderdeelnummer een breder scala aan CNC-besturingsgeneraties bedient dan typespecifieke varianten.

De interfaceconfiguratie wordt ingesteld door het type CNC-besturing van de machine, geverifieerd tijdens installatie uit de documentatie van de machinebouwer of de revisie van de servo-interfacekaart van de CNC.

Het bedradingsbord (A16B-2202-0751) bevat de hardware voor de interfaceconfiguratie.

De besturingskaart (A20B-2001-093x) verwerkt PWM-commando's voor beide kanalen tegelijkertijd. Geen van beide borden wordt afzonderlijk verkocht; reparatie wordt uitgevoerd op het niveau van de complete module door specialisten met geschikte Fanuc-testapparatuur.

FAQ

V1: Kunnen de L- en M-kanalen van de SVM2-12/20 onafhankelijk worden toegewezen aan verschillende machine-assen?

Ja. De L- en M-kanaalaanduidingen komen overeen met de kanaaltoewijzingen van de CNC-as, niet met specifieke fysieke machine-assen. De machinebouwer wijst machine-as labels (X, Y, Z, A, B, C) toe aan de L- en M-kanalen via parameterinstellingen in de CNC.

Het 3.0A L-kanaal wordt toegewezen aan welke machine-as dan ook die de kleinere motor gebruikt, en het 5.9A M-kanaal aan de as die de grotere motor gebruikt. Deze toewijzing is een configuratie op parameterniveau, geen hardwarebeperking.

V2: Wat gebeurt er als een motor met een vraag van 5.9A per ongeluk wordt aangesloten op het 3.0A L-kanaal?

Onder volledige bewerkingsbelasting wordt het L-kanaal IPM-module gedreven buiten zijn duurzame stroombereik, waardoor de interne overstroombeveiliging van de IPM wordt geactiveerd en een Alarm 8 (L-as overstroom of IPM-alarm) op de LED van de module wordt gegenereerd.

Het alarm beschermt de module tegen schade, maar de as kan niet op volle belasting werken.

De juiste oplossing is om de motorverbindingen te verwisselen zodat de motor met 5.9A vraag op het M-kanaal wordt aangesloten. Dit is een bedradingsconfiguratiefout, geen modulefout, en vereist geen modulevervanging.

V3: Hoe verschilt de SVM2-12/20 (H202) van de SVM2-12/12 (H201) en SVM2-20/20 (H203)?

De H201 (SVM2-12/12) levert 3.0A op zowel L als M — voor machines waar beide assen kleine α1/α2 motoren gebruiken. De H202 (SVM2-12/20) levert 3.0A op L en 5.9A op M — voor machines met gemengde motor klassen.

De H203 (SVM2-20/20) levert 5.9A op zowel L als M — voor machines waar beide assen middenklasse αM2.5/α3 motoren gebruiken. Kies de H202 specifiek wanneer één as in de α1/α2 klasse valt en de andere in de αM2.5/α3/αC6 klasse.

V4: Wat is de DC-bus stroomvraag van de SVM2-12/20, en hoe beïnvloedt dit de PSM-selectie?

De gecombineerde ingangsvermogensopname van de SVM2-12/20 van de DC-bus weerspiegelt de som van beide kanaalvragen — ongeveer 0,75 kW voor het L-kanaal bij 3.0A plus ongeveer 2,5 kW voor het M-kanaal bij 5.9A, wat neerkomt op ongeveer 3,25 kW bij gelijktijdige volledige belasting.

Dit is minder dan de 2,5 kW van de SVM2-20/20, omdat de lichtere belasting van het L-kanaal het totaal vermindert. De PSM-selectie voor de machine moet rekening houden met de bijdrage van deze module naast de piekvragen van alle andere modules om de juiste PSM-capaciteit te bepalen.

V5: Wat zijn de meest voorkomende faalmodi specifiek voor de asymmetrische IPM-configuratie?

Omdat de L- en M-kanalen verschillende IPM-apparaatgroottes gebruiken, is een storing in één kanaal specifiek voor die IPM en beschadigt het de IPM van het andere kanaal niet.

De kleinere L-kanaal IPM is gevoeliger voor schade door motor kabelisolatiefouten op de L-as motor omdat deze minder stroomruimte heeft boven nominaal.

De grotere M-kanaal IPM kan kortstondige foutstromen iets beter weerstaan voordat de beveiliging wordt geactiveerd.

Ongeacht welk kanaal faalt, de standaard diagnostische reeks is van toepassing: koppel de stroomkabels van de verdachte motor los, test de isolatieweerstand van de motor naar de beschermende aarde, en verifieer of het alarm verdwijnt voordat de module wordt afgeschreven.
