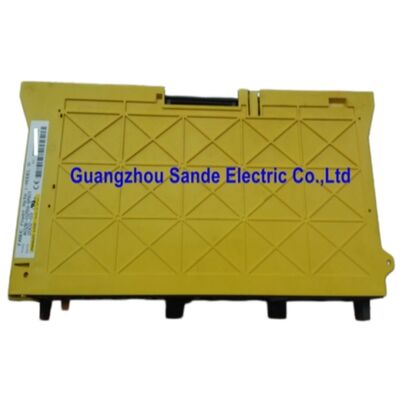

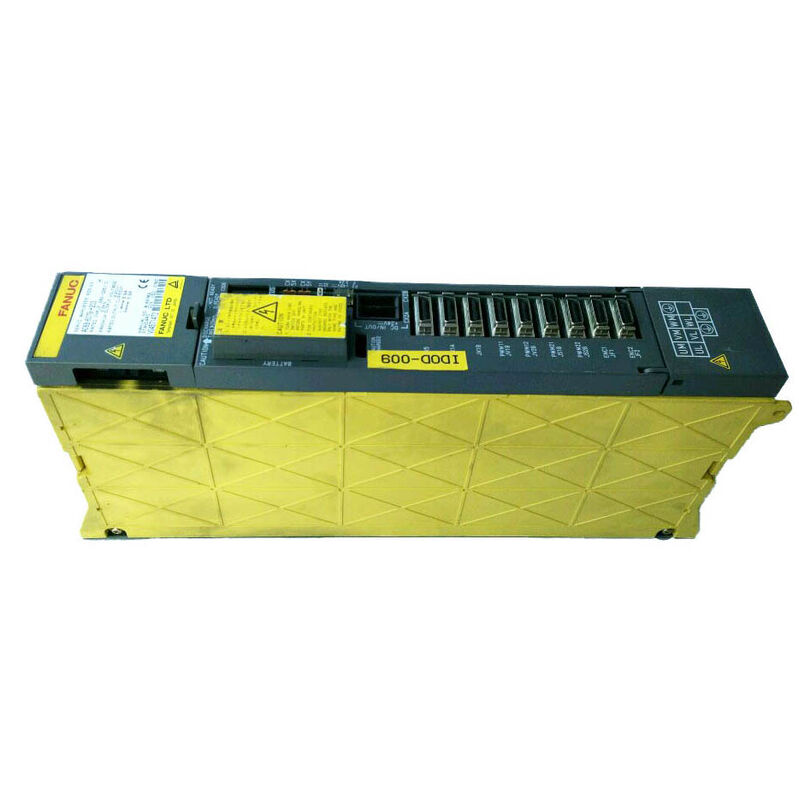

Fanuc Servo Versterker A06B-6079-H208 A06B6079H208 A06B-6079-H208

Fanuc A06B-6079-H208 | Alpha Servo-Versterkermodule — SVM2-80/80, Dubbele As, 283–325V / 9,5kW, 18,7A per As, Type A/B PWM-interface

Overzicht

De Fanuc A06B-6079-H208 is een dubbele alpha-serie servo-versterkermodule, aangeduid als SVM2-80/80, die 18,7A nominale continue output levert op elk van zijn L- en M-as kanalen vanuit een 9,5kW DC-bus ingang.

Het is de configuratie met de hoogste stroomsterkte voor twee assen in de A06B-6079 dubbele SVM2-serie — ruim boven de 12,5A per as van de SVM2-40/40 (H206), en specifiek ontworpen voor de α22/2000 en grotere alpha-motoren die worden gebruikt op zwaardere CNC-werktuigmachineassen waar aanhoudende hoge stroomsterkte een echte bewerkingsvereiste is.

Met 18,7A per as benadert de SVM2-80/80 het uitgangsniveau van de enkele as SVM1-80 module (18,7A), maar levert deze aan twee onafhankelijke assen vanuit één 90mm brede module.

Deze gelijkwaardigheid in stroomsterkte per as binnen een smallere gecombineerde voetafdruk (90 mm versus 2 × 60 mm = 120 mm voor twee SVM1-80 modules) is het belangrijkste praktische voordeel van het SVM2-80/80 formaat — twee zware assen in één modulepositie, die via één busaansluitpunt van de gedeelde DC-bus worden gevoed.

De 9,5kW DC-bus ingangsrating weerspiegelt de aanzienlijke gecombineerde stroomvraag van twee α22-klasse assen bij gelijktijdige volledige belasting.

In een machine met twee SVM2-80/80 kanalen plus een spindelversterkermodule, kan de totale DC-bus vraag meer dan 25kW bedragen — wat een PSM-18.5 of PSM-26 vereist om volledige gelijktijdige aandrijving mogelijk te maken.

De selectie van de PSM voor installaties met de SVM2-80/80 moet worden berekend op basis van de werkelijke gecombineerde piekvragen in plaats van alleen te schatten op basis van de specificaties van de motorplaat.

Belangrijkste Specificaties

18,7A Dubbele As Uitgang — Prestaties voor Zware Assen in een Dubbele As Module

De SVM2-80/80 neemt een specifieke plaats in binnen de alpha module familie: twee gelijktijdige aandrijvingen voor zware assen. De α22/2000 motor, de standaard metgezel voor deze module, produceert 22N·m continu koppel bij zijn nominale snelheid van 2000 omw/min — aanzienlijk meer dan de kleinere α6 of α12 motoren die typisch zijn voor lichtere machineassen.

Assen die grote slede massa's, kogelomloopschroefsystemen met aanzienlijke wrijving, of bewerkingsoperaties met hoge snijkrachten aandrijven, vereisen dit niveau van aanhoudend koppel, en de nominale stroom van de motor weerspiegelt deze vraag direct in de 18,7A per as uitgangsspecificatie.

Twee α22 assen op een middelgrote CNC draaibank of horizontale bewerkingsmachine — X en Z op een draaibank, X en Y op een HMC — vertegenwoordigen een typische SVM2-80/80 configuratie. Beide assen bewegen gelijktijdig tijdens het contouren, beide versnellen samen aan het begin van snelle bewegingen, en beide worden gevoed vanuit de gedeelde DC-bus aansluiting van de module.

De 9,5kW module ingang weerspiegelt de gecombineerde aanhoudende vraag van deze twee assen bij volledige continue snijbelasting, terwijl de piekvermogenscapaciteit van de IPM modules de acceleratie transiënten afhandelt zonder overstroombeveiliging te activeren.

Mechanisch Formaat — 90mm Breedte, Volledige IPM Modules

De afmetingen van 380 × 90 × 307 mm van de SVM2-80/80 weerspiegelen de fysieke vereisten van 18,7A dubbele as output: de 90mm breedte biedt plaats aan de twee grote IPM modules naast elkaar, de besturingskaart, het bedradingsbord en de busbar aansluitingshardware.

Dit is een aanzienlijk grotere module dan de 60mm smalle SVM2 varianten — de toegevoegde breedte wordt bepaald door de fysieke grootte van de IPM-apparaten in deze stroomklasse.

De grote IPM modules in de H208 integreren IGBT schakeltransistoren die geschikt zijn voor de piekstromen die door de α22 motor acceleratie worden gevraagd, naast de gate drive elektronica en overstroom-, overtemperatuur beveiligingscircuits.

Bij 18,7A continu is de interne warmteontwikkeling aanzienlijk — de externe koellichaam en interne ventilator van de module werken samen om de IPM junctietemperaturen binnen veilige operationele limieten te houden.

Een defecte koelventilator in de H208 leidt tot snelle thermische overbelasting die, indien niet verholpen, de IPM modules permanent beschadigt.

Compatibiliteit CNC Besturing — Middengeneratie FANUC Systemen

De A06B-6079-H208 is gedocumenteerd als compatibel met FANUC 16MC, 16MA, 18TA, 18MC, 21TB, 16TB, 18TB en 21MB besturingssystemen — de CNC-besturingen die de middenklasse bewerkings- en draaibankenmarkt domineerden tijdens het actieve productievenster van de alpha-serie.

Deze besturingen draaien nog steeds productiemachines in aanzienlijke aantallen wereldwijd, waardoor de SVM2-80/80 een constant gezocht reserveonderdeel is voor onderhoud in plaats van een historisch relikwie.

Specifieke machinevoorbeelden waar de SVM2-80/80 in voorkomt zijn de Dainichi F25M en Mori Seiki SL-250 — beide middelgrote CNC draaibanken die α22-klasse motoren gebruiken op hun primaire bewerkingsassen.

De combinatie van deze machinetypes met deze specifieke module weerspiegelt een ontwerpgeneratie waarin dubbele as modules in deze stroomklasse een veelvoorkomende oplossing waren voor middelgrote draai- en bewerkingscentrumconfiguraties.

FAQ

V1: Hoe verhoudt de SVM2-80/80 zich tot het gebruik van twee aparte SVM1-80 (A06B-6079-H105) modules?

Beide benaderingen leveren 18,7A per as met behulp van dezelfde alpha PSM DC-bus. De SVM2-80/80 neemt 90mm rail in beslag versus 2 × 60mm = 120mm voor twee SVM1-80 eenheden. De SVM2 gebruikt minder DC-bus aansluitpunten en vereist één set minder CNC interfacekabels.

Het SVM1 paar biedt volledige foutisolatie — een defecte SVM1-80 op één as kan worden vervangen terwijl de andere as blijft werken.

De SVM2-80/80 schakelt beide assen uit wanneer een kanaal een alarm genereert. Machinebouwers geven over het algemeen de voorkeur aan de SVM2 voor een compacte kastontwerp; servicemonteurs geven soms de voorkeur aan SVM1 paren voor onderhoudsflexibiliteit op kritieke productiemachines.

V2: Welke PSM-grootte is vereist om de A06B-6079-H208 te ondersteunen in een volledige machineaandrijvingsstapel?

De SVM2-80/80 trekt 9,5kW uit de DC-bus bij gecombineerde volledige belasting. Voeg de PSM-eisen van alle andere modules toe: een typische middelgrote draaibank met één SVM2-80/80 (9,5kW), één SVM1-20 voor de C-as (1,25kW) en een SPM-11 spindel (17,5kW) telt op tot 28,25kW piekvermogen.

Dit overschrijdt een standaard PSM-18.5 en vereist een PSM-26.

Bereken altijd op basis van piek gelijktijdige module-eisen — de PSM mag niet te klein zijn, anders verschijnen er DC-link onderspanningsalarmen (Alarm 5: LVDC) tijdens de meest veeleisende gelijktijdige bewegingssequenties van de machine.

V3: De koelventilator is intern — hoe wordt de status ervan gemonitord?

De alarmcode 1 (FAL: fan alarm) van de module activeert wanneer de interne ventilator stopt of onder de minimale snelheid komt. Op het operator display van de CNC verschijnt dit meestal als een SV-alarm met de ventilatorfoutcode.

Als de machine dit alarm genereert, maar het wist bij het inschakelen en niet onmiddellijk herhaalt, kan de ventilator intermitterend vastzitten — een versleten lager is de gebruikelijke oorzaak.

Ventilatorstoring moet onmiddellijk worden aangepakt, omdat de IPM modules van de H208 bij 18,7A thermische energie genereren die de passieve koelcapaciteit van het koellichaam binnen enkele minuten na ventilatorstoring onder belasting overschrijdt.

V4: De afmetingen van de H208 tonen 90mm breedte — heeft dit invloed op de fysieke locatie in de alpha versterkerrail?

De 90mm breedte neemt hetzelfde type alpha module rail in beslag als 60mm brede SVM2 modules, maar vereist 90mm vrije railruimte (vs 60mm voor de smalle modules). In kasten die oorspronkelijk zijn ontworpen voor smalle SVM modules, vereist het toevoegen van een SVM2-80/80 een verificatie dat er 90mm rail beschikbaar is op de beoogde montagepositie.

De 307mm diepte van de module is ook significant — kastpaneeldiepte van ten minste 307mm achter het voorpaneel is vereist, plus ruimte voor de DC-bus aansluiting aan de achterkant.

V5: Welk alarmpatroon onderscheidt een L-as storing van een M-as storing op de A06B-6079-H208?

De 7-segment LED displaycodes volgen een kanaalspecifiek patroon: Alarm 8 (HCL) geeft L-as overstroom aan; Alarm 9 (HCM) geeft M-as overstroom aan. IPM-specifieke storingen worden aangegeven als 8. (IPML) voor L-as en 9. (IPMM) voor M-as.

Gecombineerde kanaalstoringen verschijnen als kleine letters: b (L+M overstroom), C (M+N), d (L+N), E (alle drie).

Deze codes identificeren direct het getroffen kanaal, waardoor de diagnostische sequentie zich onmiddellijk kan richten op de juiste motor, kabel en uitgangstrap in plaats van beide kanalen na elkaar te testen.

Het as alarmnummer van de CNC kruisverwijst de kanaalcode van de H208 met de specifieke machineas (X, Z of andere) die de storing heeft veroorzaakt.
