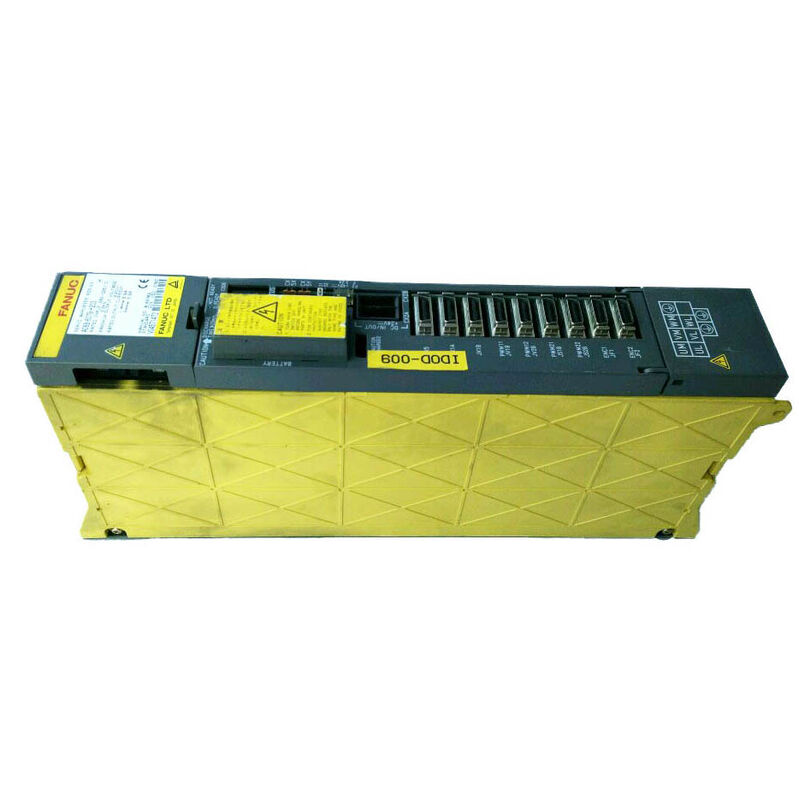

FANUC A06B-6079-H302 — Alpha SVM3-12/12/20: Wanneer Twee Assen Licht Zijn en Eén Niet

Het Denken Achter Ongelijke Assen

Een drievoudig bewerkingscentrum is niet drie identieke problemen die drie keer worden opgelost. De roterende B-as die een stempelfixtuur naar het volgende vlak indexeert, doet iets fundamenteel anders dan de X- en Y-assen die een zakcontour volgen. De Z-as die tegen de zwaartekracht in daalt met een volledige spilkop, draagt een traagheid die een lichtere dwarsas nooit tegenkomt. Een turret index-as op een draaibank beweegt intermitterend en kort — het huidige vraagprofiel heeft niets gemeen met de Z-as die een zware grofsnijgang maakt.

Machineontwerpers die dit begrepen, specificeerden niet dezelfde aandrijfstroom voor elke as, simpelweg omdat er drie uitgangen beschikbaar waren uit één module. Ze hebben elk kanaal gedimensioneerd naar de motor die het zou aandrijven, en ze kozen drievoudige modules waarvan de stroomcombinatie overeenkwam met de werkelijke belastingsverdeling van de machine. De A06B-6079-H302 weerspiegelt precies dit denken.

Aangeduid als SVM3-12/12/20, levert deze module uit FANUC's 6079 alpha-serie 3.0A op de L- en M-assen — voldoende voor alpha-motoren in het lichtere segment van het bereik — terwijl de N-as wordt verhoogd naar 5.9A om een motor te bedienen die een significant grotere koppelvraag aankan. Twee kanalen gedimensioneerd voor lichter werk; één gedimensioneerd voor de zwaardere as. Dit is geen compromis of een vreemde variant — het is de juiste technische reactie op een specifiek en veelvoorkomend machinebelastingsprofiel.

Sande Electric heeft de A06B-6079-H302 op voorraad in nieuwe en gebruikte staat, wereldwijd verzonden binnen 0–3 werkdagen.

Module Architectuur: De PSM Afhankelijkheid Die de 6079 Familie Definieert

Voordat we de as specificaties bespreken, verdient de installatie architectuur van de H302 duidelijke aandacht. Deze unit is een SVM — Servo versterker Module — geen zelfstandige unit met eigen gelijkrichter. Het wordt aangesloten op een gedeelde DC-bus geleverd door een apart geïnstalleerde Power Supply Module (PSM) in dezelfde aandrijfkast. De PSM verzorgt alle AC-naar-DC conversie voor de kast. De SVM3-12/12/20 verzorgt alleen de stroomregeling voor zijn drie assen.

Dit betekent dat de H302 geen AC-ingangsterminals heeft. Inkomende stroom arriveert als DC-busspanning in het bereik van 283–325V, reeds gelijkgericht en gefilterd door de PSM stroomopwaarts. Als de PSM uitvalt, stopt de H302 — en elke andere SVM-module die die bus deelt — met werken. Als de H302 uitvalt, blijven de PSM en andere modules normaal werken.

Iedereen die deze module als vervanging zoekt, moet verifiëren dat de kast een werkende PSM bevat voordat wordt geconcludeerd dat de SVM-module de foutbron is. Een DC-bus onderspanning op kastniveau of een buslaadfout zal alle SVM-modules tegelijkertijd immobiliseren, en dit patroon — alle assen tegelijk alarmeren — wordt soms verward met een modulefout wanneer de PSM of de busbedrading het werkelijke probleem is.

Waar de H302 Zit: Het Lezen van het SVM3 Asymmetrische Bereik

De SVM3-12/12/20 neemt een specifieke positie in de 6079 drievoudige modulefamilie in die zijn beoogde toepassing weerspiegelt:

De H302 is de eerste stap omhoog vanaf de volledig lichte H301 — de minimale wijziging die de N-as meer stroom geeft zonder de andere twee kanalen te vergroten. Machines die met deze module zijn ontworpen, wijzen doorgaans L en M toe aan assen die α1/3000 of α2/3000 motoren aandrijven, terwijl N een α2/3000 of α3/3000 aandrijft in een toepassing met hogere belasting, of af en toe een α4/4000 bij gematigde belastingen.

Het passen van de volledig gelijke H304 (20/20/20) op een machine die rond de H302 is ontworpen, zal geen schade veroorzaken — de kanalen met hogere stroom lopen simpelweg op een fractie van hun capaciteit op L en M. Maar het inkopen van de H304 als substituut verhoogt de kosten en bemoeilijkt toekomstige bestellingen door de documentatie match te verbreken. De betere aanpak is om het juiste onderdeel te identificeren en op voorraad te houden.

Waarom de N-as de Upgrade Krijgt: Veelvoorkomende Machineconfiguraties

In de installaties waar de H302 het meest werd gebruikt, behandelde de N-as een van de volgende terugkerende scenario's.

Op horizontale bewerkingscentra verplaatsen de L- en M-assen de pallet in twee horizontale richtingen, terwijl N de verticale beweging draagt met het volledige gewicht van de spilkop. De zwaartekrachtcomponent op de N-as alleen al verhoogt de gemiddelde koppelvereiste boven wat een α1 of α2 motor nodig heeft, zelfs bij gematigde snijdieptes.

Op draaibanken met hulpassen kunnen L en M de centerpunt en gereedschapspositie aandrijven, terwijl N de hoofdcarrosserie aandrijft die de longitudinale draaibeweging maakt — consistent de hoogste stroomvraag op de machine.

Op meerassige cellen met een roterende C-as toegevoegd aan een drievoudige basis, heeft de roterende as vaak een zwaardere motor om de inertie van het werkstuk tijdens het indexeren te hanteren, wat natuurlijk overeenkomt met het N-kanaal met zijn hogere stroomreserve.

Geen van deze toepassingen duwt N in het 40-klasse gebied dat een H305 of H306 zou vereisen. De 5.9A van het 20-klasse N-kanaal bevindt zich in het bereik waar een middelgrote alpha-motor de klus klaart zonder dat de unit fysiek groter wordt of aanzienlijk meer van de gedeelde PSM trekt.

Technische Specificaties

De 6079 vs 6096 Interface Splitsing: De Generatie Juist Krijgen

De 6079 SVM3-12/12/20 heeft een directe tegenhanger in de volgende generatie alpha SVM-familie: de A06B-6096-H302, die dezelfde SVM3-12/12/20 aanduiding en identieke asstroomwaarden draagt, maar een FSSB glasvezelinterface gebruikt in plaats van Type A PWM. De twee modules kunnen niet voor elkaar worden vervangen.

De 6079 H302 werkt met FANUC Series 15, 16, 18 en 21 besturingen — de non-i generatie — met behulp van een parallelle kabelbundel van de Type A servo-interfacekaart van de CNC. De 6096 H302 werkt met i-serie besturingen (16i, 18i, 0i-C/D en vergelijkbaar) via een plastic glasvezelkabel. Het installeren van een 6096 module op een machine met een non-i CNC, of een 6079 module op een machine met FSSB-uitgeruste i-serie CNC, resulteert in een onmiddellijke communicatiefout bij het opstarten.

De meest betrouwbare identificatiemethode blijft het onderdeelnummerlabel op de geïnstalleerde module. De middelste vier cijfers — 6079 of 6096 — maken de interfacegeneratie expliciet, ongeacht of de documentatie van de CNC-kast beschikbaar is. Als het label beschadigd is, is de CNC-model aanduiding de volgende meest betrouwbare controle: non-i (Series 16, 18, 21 zonder de "i"-suffix) vereist 6079; i-serie (16i, 18i, 21i) vereist 6096.

Bestellen, Betalen & Verzenden

Wereldwijde verzending via DHL en FedEx binnen 0–3 werkdagen na bevestigde betaling. Gecombineerde verzending is beschikbaar voor bestellingen met meerdere artikelen.

Geaccepteerde betaalmethoden:

• Bankoverschrijving (T/T) — alle orderwaarden
• PayPal — bestellingen tot USD $500
• Western Union — alle orderwaarden

Douanerechten en importbelastingen zijn de verantwoordelijkheid van de koper op de bestemming.

Garantie & Retourbeleid

Retourneren geaccepteerd voor units die beschadigd, incompleet, niet zoals beschreven, of bevestigd niet-functioneel aankomen binnen 4 dagen na ontvangst. Garantie label moet intact zijn. Retourzending is de verantwoordelijkheid van de koper. Retourneren voor verkeerde bestellingen of bedenkingen worden niet geaccepteerd.

Veelgestelde Vragen

V1: De N-as op mijn machine veroorzaakt overstroomalarmen tijdens zware sneden, maar de L- en M-assen zijn prima. Betekent dit dat alleen het N-as uitgangsstadium binnen de H302 is uitgevallen, en zou ik de machine op slechts twee assen kunnen laten draaien terwijl ik een vervanging zoek?

A: Een N-as-alleen overstroomalarm dat L en M onaangetast laat, is consistent met een fout die beperkt is tot het N-uitgangsstadium — de drie uitgangsstadia binnen de SVM3-module zijn onafhankelijk van elkaars stroomregelcircuits, hoewel ze de DC-bus delen. Voer echter, voordat u concludeert dat de module is uitgevallen, een motorisolatieweerstandstest uit op de N-as motor met de motorkabel losgekoppeld aan het module-uiteinde. Een N-as overstroomalarm dat onmiddellijk verschijnt bij het inschakelen van de as — voordat er een bewegingscommando wordt gegeven — wijst bijna altijd op een motorwikkelingsfout of een kabelisolatiebreuk in plaats van een module-uitgangsfout. Het vervangen van de module zonder de isolatie-integriteit van de motor te bevestigen, zal resulteren in hetzelfde alarm op de nieuwe unit als de motor het werkelijke probleem is. Wat betreft het draaien op twee assen: dit hangt volledig af van de operationele vereisten van de machine en wat de N-as aandrijft. De CNC kan op sommige machines worden geconfigureerd om de N-as in een alarm-geïnhibeerde staat te laten voor onderhoud, maar dit is machine-specifiek en moet worden geverifieerd met de OEM-documentatie.

V2: Ik kan de 6096-H302 gemakkelijker vinden dan de 6079-H302 in de huidige markt. Kan ik de FSSB-module in mijn machine met een Series 18 (non-i) CNC passen als ik ook het servo-interfacebord van de CNC wijzig?

A: Theoretisch zou het wijzigen van het servo-interfacebord binnen de CNC van Type A naar FSSB communicatie met de 6096 module mogelijk maken — maar in de praktijk is dit zelden een eenvoudige bordwissel. Het FSSB servo-interfacebord voor i-serie CNC-systemen is een andere hardwaregeneratie dan het Type A bord in een Series 18, en de software van de CNC moet ook FSSB servo-communicatie ondersteunen. Series 18 besturingen ondersteunen FSSB niet native in hun standaard servo-software; het upgrade pad omvat het vervangen van de CNC zelf in plaats van een intern bord, wat een module-aankoopbeslissing verandert in een volledig CNC-upgrade project. Voor machines die in productie moeten blijven op een Series 18 platform, is het inkopen van de juiste 6079 H302 de juiste weg. Als een machine's lange-termijn roadmap toch een CNC-upgrade omvat, is dat bredere project de juiste context om de aandrijfinterface wijziging aan te pakken.

V3: Mijn machine had oorspronkelijk een andere SVM3 variant (specifiek de H301, SVM3-12/12/12) geïnstalleerd. De N-as motor is later geüpgraded naar een groter model. Moet ik nu de H302 als vervanging monteren, of vereist het wijzigen van de module andere kast- of CNC-wijzigingen?

A: Als de N-as motor legitiem is geüpgraded naar een model in het α2/3000–α4/4000 bereik en de N-as servo parameters van de CNC (motorcode, parameter 2020) zijn bijgewerkt om de nieuwe motor weer te geven, dan is het monteren van de H302 ter vervanging van de H301 mechanisch en elektrisch eenvoudig — de DC-bus ingang, interfacekabel en motorstroomaansluitingen zijn identiek tussen de twee module varianten. De belangrijkste stappen zijn: bevestigen dat de nominale stroom van de geüpgradede N-motor binnen de 5.9A uitgang van het N-kanaal van de H302 valt (niet overschrijdt); verifiëren dat de N-as motorcode van de CNC overeenkomt met het werkelijke motormodel; en controleren of de PSM in de kast al was gedimensioneerd voor de verhoogde N-as belasting van de motorupgrade. Als de motorupgrade correct is uitgevoerd met aandacht voor PSM en parameters op dat moment, is de modulewissel een directe pasvorm.

V4: Na het monteren van een vervangende H302, initialiseren alle drie de assen correct, maar de N-as vertoont positiedrift tijdens fijne contourbewegingen — de L- en M-assen volgen perfect. Wat moet er worden onderzocht?

A: N-as positiedrift op een correct geïnitialiseerde module, terwijl L en M schoon volgen, beperkt het probleem tot ofwel de N-as snelheidslus afstemming of het N-as encoder feedbackpad. Begin met de encoder: controleer of de N-as encoderkabel volledig is aangesloten op de N-as feedbackconnector van de module — niet verwisseld met de L- of M-connector, wat mogelijk is als de kabels qua uiterlijk vergelijkbaar zijn en tijdens de vervanging zijn verstoord. Een gedeeltelijk aangesloten encoderconnector kan een intermitterend positie signaal produceren dat drift veroorzaakt bij lage snelheden zonder een volledig encoderalarm te activeren. Controleer vervolgens of de N-as snelheidslus gain parameter (parameter 2043 of equivalent voor uw CNC-serie) niet is gewijzigd tijdens eerdere probleemoplossing — een snelheidsgain die significant lager is dan de specificatie van het motormodel zal een trage, driftende N-as respons produceren, zelfs met correcte positiefeedback. Vergelijk de huidige parameterwaarde met de specificatietabel van de motor voor het exacte N-as motormodel voordat u aanpast.

V5: We exploiteren vier identieke machines die deze module gebruiken. Wat is de aanbevolen reserve strategie gezien de 6079-serie niet meer in productie is?

A: Met vier identieke machines en een niet meer in productie zijnd onderdeel, begunstigt de risicoberekening het aanhouden van ten minste twee bevestigd werkende units in de opslag. Eén unit biedt directe vervangingsmogelijkheid voor de eerste machine die uitvalt; de tweede biedt dekking terwijl de vervangende voorraad wordt aangevuld — een inkoopperiode die onvoorspelbaar is met niet meer in productie zijnde oudere onderdelen en kan variëren van dagen tot maanden, afhankelijk van de wereldwijde surplusbeschikbaarheid op het moment van de storing. Voor faciliteiten waar deze machines productieshift draaien, overschrijdt de downtimekosten van het wachten op een ingekochte unit doorgaans de draagkosten van twee opgeslagen reserves vele malen. Sommige faciliteiten met zes of meer identieke machines houden drie units aan. Een verdere overweging: omdat de L- en M-kanalen van de H302 (3.0A) minder belast worden dan het N-kanaal (5.9A) bij typisch gebruik, zijn storingen in het N-as uitgangsstadium doorgaans vaker voorkomend dan L- of M-storingen in verouderende units. Als de N-assen van uw machines agressieve duty cycles draaien, houd dan rekening met dit faalpatroon bij de voorraadhoeveelheid. Neem contact met ons op om meerunitprijzen te bespreken en de huidige voorraaddiepte te bevestigen voordat u zich committeert aan een inkoopplan.
