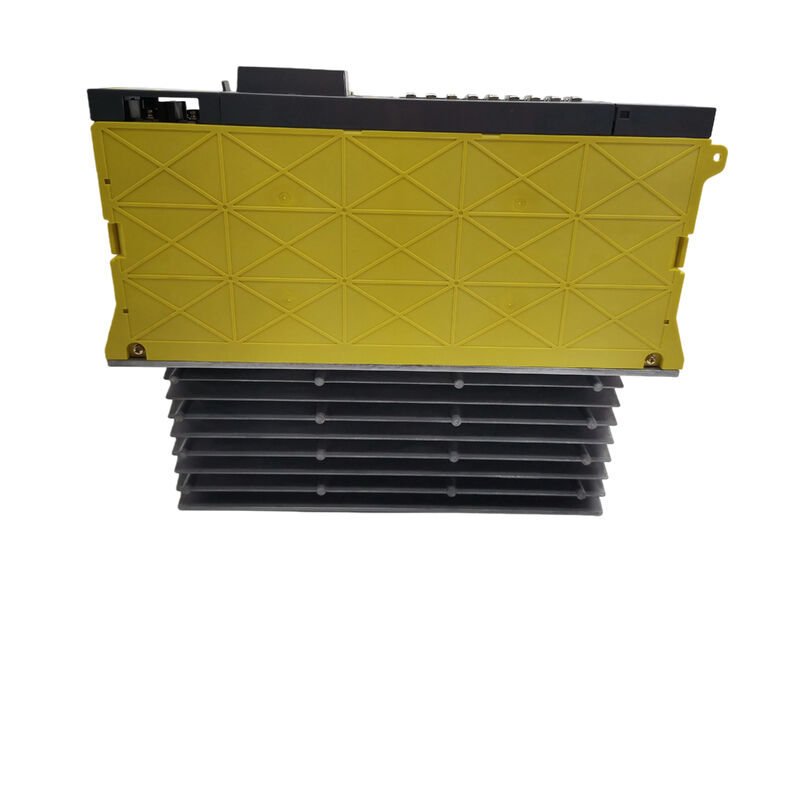

Fanuc A06B-6079-H303 | Alpha Serie Drie-assige Servo Versterkermodule SVM3-12/20/20 — 3,1 kW, Type A, L:3A / M:5,9A / N:5,9A

Onderdeelnummer: A06B-6079-H303

Type: Drie-assige Servo Versterkermodule

Model: SVM3-12/20/20

Serie: Fanuc Alpha (A06B-6079)

Interface: Type A Serieel

DC Bus Ingang: 283–325 VDC

Nominaal Ingangsvermogen: 3,1 kW

Maximale Uitgangsspanning: 230 VAC

L As Uitgangsstroom: 3 A nominaal

M As Uitgangsstroom: 5,9 A nominaal

N As Uitgangsstroom: 5,9 A nominaal

Breedte: 90 mm

Compatibele CNC: Serie 0, 15, 16, 18, 20, 21

Conditie: Nieuw / Gerenoveerd

Overzicht

De Fanuc A06B-6079-H303 is een drie-assige Alpha serie servo versterkermodule — model SVM3-12/20/20 — die drie onafhankelijke servomotorassen aanstuurt vanuit één 90 mm brede module, waarbij de DC-bus wordt gedeeld die wordt geleverd door de Alpha Voedingsmodule.

Het is de derde stap in het A06B-6079 drie-assige SVM-bereik: de H301 (SVM3-12/12/12) stuurt drie assen met lage capaciteit aan voor elk 3A; de H302 (SVM3-12/12/20) voegt een groter N-kanaal toe voor 5,9A; de H303 verhoogt de asymmetrie verder door de L-as op 3A te houden terwijl zowel de M- als N-assen worden geüpgraded naar 5,9A.

De H304 (SVM3-20/20/20) laat vervolgens alle drie op de hogere nominale waarde draaien.

De H303 neemt de positie in voor gereedschapsmachines met één kleine as en twee assen met gemiddelde capaciteit — typisch een compact CNC-bewerkingscentrum of EDM-machine met een kleinere Z- of W-as op het L-kanaal en standaard X/Y- of U/V-assen op M en N.

Drie-assige integratie in één 90 mm module is de kernwaarde van de SVM3-vormfactor.

Een machine die anders drie afzonderlijke enkelassige aandrijfmodules zou vereisen, of een SVM2 plus een SVM1, past alle drie de kanalen in één eenheid — waardoor de kastbreedte wordt verminderd, de kabeltrajecten tussen afzonderlijke modules worden verkort en een enkele vervangingseenheid wordt geboden als het aandrijfsysteem uitvalt.

Voor de machinebouwer was de A06B-6079-H303 een logische keuze wanneer de vereisten voor de asstroom overeenkwamen met het 12/20/20-profiel: drie assen bewegingscontrole vanuit één compacte module, die rechtstreeks communiceert met de CNC via één Type A seriële verbinding.

Belangrijkste Specificaties

De A06B-6079 SVM3 Familie — Waar de H303 Past

De productserie A06B-6079 omvat het complete bereik van Fanuc Alpha servo versterkermodules in configuraties voor één as (SVM1), twee assen (SVM2) en drie assen (SVM3). Binnen de SVM3 subgroep identificeert de H-suffix de stroomcapaciteit op elk van de drie kanalen:

H301 — SVM3-12/12/12: Alle drie de assen met een nominale waarde van 3A. Typische toepassing: drie kleine Alpha motoren zoals α1/3000 of α2/2000 op X, Y, Z van een compacte machine.

H302 — SVM3-12/12/20: L en M kanalen op 3A, N kanaal op 5,9A. Eén kanaal wordt opgewaardeerd om een iets grotere motor aan te sturen — gebruikelijk op machines met een vierde as of waar de Z-as motor groter is dan X en Y.

H303 — SVM3-12/20/20: L kanaal op 3A, M en N kanalen op 5,9A. Twee kanalen op de hogere nominale waarde, één op de kleinere. Het L-kanaal stuurt doorgaans de kleinste as aan, terwijl M en N de primaire positioneringsassen aansturen.

H304 — SVM3-20/20/20: Alle drie de kanalen op 5,9A. Geschikt wanneer alle drie de assen de hogere motorstroomklasse vereisen.

Het selecteren van de juiste suffix is belangrijk — de stroomwaarde op elk kanaal bepaalt welke Alpha servomotoren kunnen worden aangesloten. Het aansluiten van een motor die meer stroom vraagt dan waarvoor het kanaal is gespecificeerd, zal ertoe leiden dat de IPM-transistormodules oversturen bij overmatige belasting.

De H303 past bij machineconfiguraties waarbij de primaire X/Y- of U/V-assen motoren in de αC6- of α3/2000-klasse gebruiken, terwijl een kleinere motor — α1/3000 of α2/2000 — het derde kanaal verzorgt.

Type A Interface — Communicatie met de CNC

De A06B-6079-H303 maakt gebruik van Type A seriële communicatie tussen de servo versterkermodule en de CNC. Deze interface verzendt aspositiecommando's van de CNC naar de SVM3 en stuurt positiefeedback van de motorencoders terug naar de positiecontrollus van de CNC.

De interface werkt als een seriële daisy chain door het versterkersysteem — de CNC maakt verbinding met de eerste module in de keten, en de keten loopt sequentieel door de spindel- en servo versterkermodules.

Type A is de interface-standaard voor de Fanuc Alpha aandrijfgeneratie, die CNC-serie 0, 15, 16, 18, 20 en 21 omvat, inclusief hun variantbenamingen (0-C, 0-MD, 0-MF, 15-B, 16-B, 18-B, 21-B, en vergelijkbaar).

De opvolger van deze interface — FSSB (Fanuc Serial Servo Bus), geïmplementeerd via glasvezel — werd geïntroduceerd met de Alpha i-generatie.

Het FSSB-interface-equivalent van deze module is de A06B-6096-H303. De twee zijn niet uitwisselbaar: FSSB CNC's kunnen de Type A module niet gebruiken, en Type A CNC's kunnen FSSB modules niet gebruiken.

Bij het inkopen van een vervangende A06B-6079-H303 is het de eerste verificatiestap om te bevestigen dat de CNC van de machine een Type A interface gebruikt (A06B-6079 modulefamilie) in plaats van FSSB (A06B-6096 modulefamilie).

De twee modulefamilies delen dezelfde fysieke vormfactor en vermogensspecificaties, maar verschillen op de interfaceaansluiting.

PWM Transistor Architectuur — Interne Constructie

De SVM3-12/20/20 maakt gebruik van een transistor PWM-omvormer — pulse width modulation — om de DC-busspanning van de PSM om te zetten naar de AC-uitgang met variabele frequentie en variabele amplitude die elke servomotor vereist.

De module bevat drie sets IPM (Intelligent Power Module) transistorassemblages, één voor elk as-kanaal, samen met de bedradingskaart (A16B-2202-078x serie) en de Type A besturingskaart (A20B-2001-094x serie) die de communicatie met de CNC en de gesloten-lus servo positie- en snelheidsregeling afhandelt.

De IPM-transistormodules zijn de componenten die het meest gevoelig zijn voor storingen door aanhoudende overstroom, overmatige busspanningspieken en thermische stress door onvoldoende kastkoeling of geblokkeerde luchtstroom door de interne ventilator van de module.

Een defecte IPM-module presenteert zich doorgaans als een IPM-alarm op de CNC — alarmcodes 8, 9, A, b, C, d, E op het rode 7-segment display op het modulefront, afhankelijk van welk kanaal's IPM is geactiveerd en de aard van de storing.

Belangrijk is dat de printplaten zelf — bedradingskaart en besturingskaart — niet afzonderlijk verkrijgbaar zijn voor vervanging in het veld.

Wanneer een transistormodule defect raakt en de unit niet op componentniveau kan worden gerepareerd, moet de complete SVM3-module worden vervangen of worden uitgewisseld via een gespecialiseerde reparatiefaciliteit die voorraad heeft van individuele IPM-componenten, zekeringen, ventilatoren en transistormodules als interne serviceonderdelen.

Alpha PSM — De Voeding die deze Module Vereist

De A06B-6079-H303 wordt gevoed door de DC-bus die wordt geleverd door een Fanuc Alpha Voedingsmodule (PSM). De PSM verwerkt de netspanning (200–240 VAC), zet deze om naar de 283–325 VDC-bus, en beheert regeneratieve energie tijdens motorvertraging — waarbij remenergie terug wordt geleid naar het net in plaats van te worden afgevoerd als warmte in een weerstandsafvoerunit.

De SVM3-12/20/20 met 3,1 kW ingangsvermogen, samen met de andere aandrijfmodules die op dezelfde PSM zijn aangesloten, mag de nominale continue uitgangscapaciteit van de PSM niet overschrijden.

Bij het specificeren van een vervangende module of het ontwerpen van een geüpgraded aandrijfkast, moet de PSM-capaciteit worden geverifieerd tegen de totale gelijktijdige stroomvraag van alle servo- en spindelaandrijfmodules die dezelfde DC-bus delen.

De SVM3-modules delen de stroomrail die is aangesloten op de PSM; elke SVM3-12/20/20 moet binnen de resterende capaciteit van de PSM vallen na aftrek van de bijdrage van de spindelaandrijfmodule aan de totale belasting.

Compatibele Servomotoren per Kanaal

L Kanaal (3A): Geschikt voor kleine Alpha serie servomotoren, waaronder α1/3000 en α2/2000. De nominale stroom van 3A komt overeen met de piek stroomvraag van deze motoren bij maximale asversnelling op kleine tot middelgrote CNC-machines.

M en N Kanalen (elk 5,9A): Geschikt voor Alpha serie motoren, waaronder αC3/2000, αC6/2000, en motoren van vergelijkbare klasse.

De nominale stroom van 5,9A dekt de nominale en piek stroomvereisten van deze Alpha servomotoren met gemiddelde capaciteit die worden gebruikt op primaire positioneringsassen.

Het aansluiten van een motor waarvan de piek stroomvraag de kanaal specificatie overschrijdt — bijvoorbeeld een α6/3000 op het L-kanaal — riskeert IPM overstroomtrips tijdens acceleratie vanuit stilstand of snelle verplaatsing bij hoge voedingssnelheid. Motor type parameters in de CNC moeten ook correct worden ingesteld om overeen te komen met de aangesloten motoren; onjuiste motor type parameters leiden tot suboptimale stroomregeling en kunnen instabiliteit of alarmen veroorzaken.

Veelgestelde Vragen

V1: Wat is het verschil tussen de A06B-6079-H303 en de A06B-6096-H303?

Beide zijn SVM3-12/20/20 drie-assige servomodules met identieke stroomspecificaties en vermogensspecificaties.

Het verschil zit in de servo-interface: de A06B-6079-H303 gebruikt een Type A seriële interface voor Fanuc CNC Serie 0, 15, 16, 18, 20 en 21; de A06B-6096-H303 gebruikt FSSB (Fanuc Serial Servo Bus, via glasvezel) voor Alpha i generatie CNC-besturingen.

De twee modules zijn fysiek vergelijkbaar, maar elektrisch incompatibel — de CNC-interfaceconnector en het communicatieprotocol verschillen volledig. Bevestig altijd welke interface de CNC van de machine gebruikt voordat u bestelt.

V2: Welke servomotoren kunnen op elk kanaal worden aangesloten?

Het L-kanaal (3A nominaal) is geschikt voor kleine Alpha serie motoren zoals α1/3000 en α2/2000. De M- en N-kanalen (elk 5,9A nominaal) zijn geschikt voor Alpha motoren met gemiddelde capaciteit, waaronder αC3/2000 en αC6/2000.

De kanaalstroomspecificatie mag niet worden overschreden door de piek stroomvraag van de motor tijdens maximale acceleratie — te grote motoren op te kleine kanalen zullen overstroomalarmen veroorzaken onder asbelasting. Motor type parameters in de CNC moeten worden ingesteld om overeen te komen met elke aangesloten motor voordat het servosysteem wordt ingeschakeld.

V3: De module toont een alarmcode op het 7-segment display — wat betekent dit?

Het 7-segment LED-display op het modulefront toont een hexadecimale alarmcode wanneer een storing wordt gedetecteerd. Codes 8 tot en met E duiden op IPM (transistormodule) storingen op specifieke assen: deze zijn doorgaans het gevolg van aanhoudende overstroom, een motorwikkeling isolatiefout, of thermische overbelasting.

De diagnostische procedure begint met het loskoppelen van de motorstroomkabels (U, V, W) voor het gealarmeerde kanaal en het testen van de isolatieweerstand tussen elke draad en de PE-aansluiting — honderden megohms is acceptabel, alles wat significant minder is, wijst op de motor in plaats van de module.

Als het alarm aanhoudt met de motor losgekoppeld, zit de storing in de IPM-assemblage van de module.

V4: Kan de A06B-6079-H303 worden gerepareerd, of moet deze worden vervangen?

De module is repareerbaar bij gespecialiseerde CNC-aandrijf-reparatiefaciliteiten. De meest voorkomende defecte componenten — IPM-transistormodules, zekeringen, elektrolytische condensatoren en de interne koelventilator — worden als servicevoorraad aangehouden door ervaren reparatiewerkplaatsen en kunnen op componentniveau worden vervangen.

De printplaten (bedradingskaart A16B-2202-078x en besturingskaart A20B-2001-094x) zijn niet afzonderlijk verkrijgbaar als vervangingsonderdelen voor in het veld, maar reparatie op printplaatniveau is mogelijk op specialistisch niveau. Uitwisselingsprogramma's — waarbij een geteste gereviseerde unit op basis van inruil wordt geleverd — zijn de snelste weg terug naar productie wanneer de machine stilstaat.

V5: Wat is de Alpha PSM capaciteitsvereiste voor deze module?

De A06B-6079-H303 trekt 3,1 kW uit de gedeelde Alpha DC-bus. De PSM moet dit leveren plus de vraag van de spindelaandrijfmodule en alle andere SVM-modules op dezelfde bus, gelijktijdig.

Als meerdere asmodules tegelijkertijd op piekvermogen werken — bijvoorbeeld tijdens gelijktijdige multi-assige snelle verplaatsing — moet de PSM voldoende marge hebben.

Als de totale gelijktijdige vraag de nominale capaciteit van de PSM overschrijdt, zal de PSM een overbelastingsalarm geven. De dimensionering van de PSM moet worden geverifieerd door de piekvragen van alle modules die de bus delen op te tellen en te vergelijken met de nominale continue en piek uitgangsspecificatie van de PSM.
