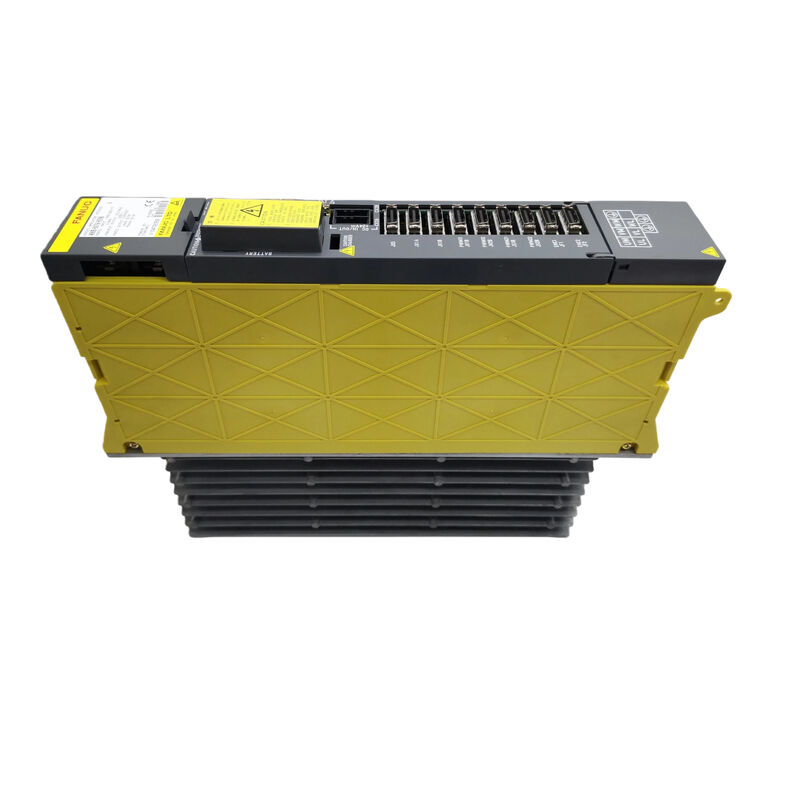

FANUC A06B-6079-H304 — Alpha SVM3-20/20/20: Drie assen via een gedeelde voedingsbus

De architectuur komt op de eerste plaats

Niet alle FANUC alpha-servoversterkers zijn hetzelfde soort apparaat. Sommige zijn op zichzelf staande eenheden die rechtstreeks op de binnenkomende wisselstroom worden aangesloten, deze intern corrigeren en hun motoren onafhankelijk aandrijven. Anderen zijn modules: speciaal gebouwde eindtrappen die reeds geconverteerde gelijkstroom ontvangen van een gedeelde voeding en zich volledig concentreren op motorbesturing. De A06B-6079-H304 behoort duidelijk tot de tweede categorie, en het begrijpen van dat onderscheid is het belangrijkste dat u moet weten voordat u dit apparaat bestelt, installeert of problemen oplost.

ToegewezenSVM3-20/20/20— Servoversterkermodule, drie assen, 20-klasse op alle drie kanalen — de H304 ontvangt zijn DC-busspanning van eenVoedingsmodule (PSM)die afzonderlijk in dezelfde omvormerkast wordt geïnstalleerd. De PSM verzorgt de AC-naar-DC-conversie voor de gehele kast. De SVM3 verwerkt niets anders dan de huidige controle voor de L-, M- en N-assen. Het corrigeert niet. Het heeft geen eigen condensatorbank voor de hoofdbus. Koppel de PSM los en elke SVM-module die die bus deelt, stopt onmiddellijk met werken.

Deze architectuur is geen beperking; het is een bewuste technische afweging die de stroomconversie consolideert in één enkele efficiënte fase, terwijl meerdere SVM-modules met verschillende asaantallen en stroomwaarden een gemeenschappelijke energiepool kunnen delen. Het nadeel is dat een SVM3-20/20/20 slechts de helft van de installatie kost. De andere helft is de PSM.

Sande Electric levert de A06B-6079-H304 in nieuwe en gebruikte omstandigheden en wordt wereldwijd binnen 0-3 werkdagen verzonden.

SVM versus SVU: het onderscheid dat uw gehele installatie bepaalt

Omdat FANUC soortgelijke productlabels gebruikte voor al zijn alpha-servoversterkerfamilies, kan een onderhoudsmonteur die een schijfvervanging zoekt gemakkelijk tegen zowel de6079 SVMen de6089 SVUin catalogi, soms naast elkaar vermeld. Ze zijn niet uitwisselbaar en het verschil gaat dieper dan de pin-outs van de connectoren.

De onderstaande tabel geeft de kernsplitsing weer:

Toen een machine werd ontworpen rond de 6079 SVM-architectuur, weerspiegelt de hele kast – PSM, een of meer SVM-modules, bekabeling en busverbindingen – die keuze. Voor het vervangen van een H304 door een SVU met equivalente stroom zou een zelfstandige AC-stroomaansluiting moeten worden toegevoegd en de DC-busvoeding zou moeten worden geëlimineerd. Dat is een herbedrading van de kast, geen modulewissel.

De H304 binnen het SVM3-assortiment: waarom drie gelijke assen bij 5,9 A

De 6079 SVM3-familie omvat meerdere stroomcombinaties met drie assen. De H304 is de symmetrische 20/20/20-variant: alle drie de assen bij 5,9 A, die allemaal alfamotoren aandrijven in deα2/3000 tot α4/4000klas. De positie tussen de andere SVM3-varianten laat zien waar het bedoeld was:

De H304 is de top van het assortiment met drie assen met gelijke stroomsterkte voordat hij overgaat op configuraties met een N-as met hogere stroomsterkte. Bewerkingscentra en draaicentra waar drie assen motoren van vergelijkbare klasse dragen met vergelijkbare taken – X-, Y- en Z-assen op een VMC uit het middensegment bijvoorbeeld – zijn de natuurlijke thuisbasis voor deze module. Waar één as echt meer dan 5,9 A nodig heeft, pakken de H305, H306 of H307 dat aan zonder de andere assen te veranderen.

Het selecteren van de verkeerde variant uit deze lijst is een veelvoorkomende bron van fouten bij het aanschaffen van vervangende modules. Een H303 (20/12/20) op een machine die oorspronkelijk een H304 (20/20/20) had, zal de L-asmotor te weinig aandrijven en de overstroomalarmen op de L-as activeren bij elke betekenisvolle snijbelasting. Controleer altijd alle stroomvereisten voor de drie assen voordat u bestelt.

De interfacevalstrik 6079 versus 6096: dezelfde modulenaam, verschillende generaties

De 6079 SVM-familie kent een directe opvolgergeneratie: de6096 SVM met FSSB(Fanuc seriële servobus). De twee generaties hebben identieke modelnamen – SVM3-20/20/20 – en vrijwel identieke vormfactoren. Het verschil is de servo-interface tussen de CNC en de module.

De 6079 H304 maakt gebruik van eenType Een parallelle PWM-interface, verbonden met oudere FANUC CNC-generaties (serie 15, 16, 18, 21 non-i) via een parallelle kabelbundel vanaf de servo-interfacekaart van de CNC. Het 6096-equivalent - ook wel SVM3-20/20/20 genoemd, maar met bestelnummerA06B-6096-H304— maakt gebruik van een FSSB-glasvezelinterface, die via een plastic optische vezelkabel wordt aangesloten op CNC-besturingen uit de i-serie.

De twee zijn niet onderling compatibel. Een 6096-module geïnstalleerd op een machine met een niet-i CNC en Type A-servokaart zal niet communiceren. Een 6079-module die is geïnstalleerd op een machine die is geconfigureerd voor FSSB, kan op dezelfde manier niet worden geïnitialiseerd. Als u een vervanging zoekt en weet dat de machine een Serie 16 of 18 (niet-i) CNC gebruikt, is de 6079 H304 het juiste onderdeel. Als de machine een 16i, 18i of 0i-C/D gebruikt, is de 6096 H304 vereist. De zekerste controle is het onderdeelnummer op de geïnstalleerde module zelf; de middelste vier cijfers van het A06B-bestelnummer (6079 versus 6096) maken het genereren van de interface ondubbelzinnig.

Technische specificaties

PSM-dimensionering en de H304: wat de voedingsmodule moet verwerken

Het installeren of vervangen van een SVM3-20/20/20 roept een vraag op die gemakkelijk over het hoofd wordt gezien: heeft de bestaande PSM voldoende capaciteit om de belasting te dragen? De H304 haalt maximaal 3,7 kW uit de gedeelde DC-bus bij volledige gelijktijdige belasting op drie assen. Als extra SVM-modules dezelfde PSM delen – wat de normale configuratie is in een meerassig bewerkingscentrum – moet de PSM worden gedimensioneerd voor de som van de piekvermogensvraag van alle modules, en niet alleen voor de H304 alleen.

De alpha PSM-serie van FANUC (A06B-6077) is leverbaar in verschillende vermogensklassen. Wanneer u een vervangende H304 aan een kast toevoegt, controleer dan of de nominale uitgangscapaciteit van de geïnstalleerde PSM niet wordt overschreden door de som van alle SVM-modules in het systeem. Een PSM die boven zijn thermische nominale waarde draait, zal onderspanningsalarmen van de DC-bus vertonen onder zware snijbelastingen over meerdere assen - een alarmpatroon dat lijkt op een modulefout, maar zijn oorsprong vindt in de voedingsfase.

Deze berekening is het meest relevant wanneer de H304 wordt geïnstalleerd in plaats van een SVM3-variant met een lagere stroomsterkte (bijvoorbeeld ter vervanging van een H301 drie-assige 12/12/12-module door een H304 drie-assige 20/20/20), waarbij de totale busbelasting toeneemt. Bij een vergelijkbare H304-vervanging blijft de bestaande PSM-maatvoering geldig.

Bestellen, betalen en verzenden

Wereldwijde verzending via DHL en FedEx binnen0–3 werkdagenvan bevestigde betaling. Gecombineerde verzending is beschikbaar voor bestellingen van meerdere eenheden.

Geaccepteerde betaalmethoden:

• Bankoverschrijving (T/T) — alle orderwaarden
• PayPal — bestellingen tot USD $ 500
• Western Union — alle bestelwaarden

Invoerrechten en belastingen zijn de verantwoordelijkheid van de koper op de plaats van bestemming.

Garantie- en retourbeleid

Retourzendingen worden geaccepteerd voor eenheden die beschadigd, onvolledig of niet zoals beschreven aankomen, of waarvan is bevestigd dat ze niet functioneel zijn binnenin4 dagen na ontvangst. Het garantielabel moet intact blijven. De verzendkosten voor het retourneren zijn voor rekening van de koper. Retourzendingen wegens bestelfouten of verandering van gedachten worden niet geaccepteerd.

Veelgestelde vragen

Vraag 1: De SVM3-20/20/20 van mijn machine is mislukt en ik zie tegelijkertijd een alarm op alle drie de assen. Kan de H304-module zelf ervoor zorgen dat alle drie de assen tegelijkertijd uitvallen, of moet ik eerst naar de PSM kijken?

A: Beide scenario's zijn mogelijk en de 7-segment-LED op de module is het snelste diagnostische hulpmiddel om ze te onderscheiden. Als de LED een spanningsklasse-alarm weergeeft (met name codes die verband houden met onderspanning van de DC-bus of buslaadfout) vindt de fout zijn oorsprong in het gedeelde voedingspad, dat wil zeggen de PSM zelf, de DC-buszekering of de busbedrading tussen de PSM en de SVM-module. Als de LED eindtrapcodes weergeeft (overstroom- of IPM-foutcodes op individuele assen), zijn de eindtrappen van de module waarschijnlijk betrokken. Een praktische eerste controle voordat u een van beide componenten afkeurt: controleer de DC-busspanning op de DC-ingangsklemmen van de SVM-module met een DMM terwijl het systeem is ingeschakeld, maar voordat u de assen inschakelt. De bus moet binnen de 283–325V DC-specificatie vallen. Als de busspanning laag of afwezig is terwijl de PSM zelf geen storing vertoont, controleer dan de busbedrading en zekering daartussen. Als de busspanning correct is en de module nog steeds niet initialiseert, is de module de meest waarschijnlijke foutbron.

Vraag 2: Bestaat het risico dat ik per ongeluk de 6096 H304 bestel terwijl ik de 6079 H304 nodig heb? Het lijkt erop dat ze samen verschijnen in de zoekresultaten.

A: Ja, dit is een van de meest voorkomende bestelfouten in de alpha SVM-familie, juist omdat beide de naam SVM3-20/20/20 hebben en er fysiek vrijwel identiek uitzien. De definitieve controle is het zescijferige bestelnummer in het midden van het FANUC-onderdeelnummer:6079voor Type A-interface (de variant van uw machine als deze Series 16 of 18 non-i uitvoert), en6096voor FSSB-interface (vereist voor 16i, 18i en andere i-serie CNC's). Als u bestelt op basis van het CNC-model van een machine, controleer dan of de CNC-aanduiding eindigt op "-i": een Serie 16 is niet-i, een Serie 16i is de i-serie. Het onderdeelnummer van de servo-interfacekaart in de CNC-kast is een andere betrouwbare indicator: borden in de reeks A16B-2200-xxxx en A16B-2202-xxxx geven doorgaans Type A aan (6079-compatibel), terwijl A16B-3200-xxxx-kaarten geassocieerd zijn met FSSB (6096-compatibel). Geef bij twijfel het onderdeelnummer van de volledig geïnstalleerde module op het label met ons door voordat u uw bestelling bevestigt.

Vraag 3: De machine heeft drie assen via deze SVM3-20/20/20. Moet er nadat de module is vervangen nog iets opnieuw worden geïnitialiseerd in de CNC-parameters, of is het echt plug-and-play?

A: Voor een vergelijkbare vervanging van hetzelfde moduletype (H304 voor H304) blijven de CNC-servoparameters (motorcodes, stroomlimieten, positieversterking, snelheidslusversterkingen) opgeslagen in de CNC zelf en worden ze niet beïnvloed door de modulewissel. De SVM3-20/20/20 houdt intern geen asparameters bij. Zodra de vervangende module mechanisch is geplaatst, de bus- en interfacekabels opnieuw zijn aangesloten en het systeem is ingeschakeld, hervat de CNC de communicatie met de nieuwe module met behulp van de bestaande parameterset. Er zijn echter twee dingen die na het opstarten de moeite waard zijn om te bevestigen: ten eerste dat geen enkele as een servo-alarm vertoont dat verband houdt met een niet-overeenkomende parameter (wat erop zou wijzen dat de motorcode of de huidige klasseparameter in de CNC niet overeenkomt met de daadwerkelijk aangesloten motor), en ten tweede dat de referentieretourfunctie (home) van de CNC correct werkt op alle drie de assen na de eerste stroomcyclus, aangezien de absolute positiegegevens in het door een batterij ondersteunde geheugen van de CNC mogelijk opnieuw moeten worden vastgesteld als de machine gedurende een langere periode niet heeft gewerkt.

Vraag 4: De machine gebruikt deze H304 op X-, Y- en Z-assen. De N-as (Z) heeft de neiging harder te lopen omdat deze het gewicht van de spilkop draagt. Moet ik een andere SVM3-variant overwegen met een N-as met hogere stroomsterkte, zoals de H307 (SVM3-20/20/40)?

A: Alleen als de Z-asmotorspecificatie daadwerkelijk meer dan 5,9A vereist. De beslissing moet worden genomen op basis van het typeplaatje van de motor en de servo-asparameters van de CNC, en niet alleen op basis van operationele perceptie. Een AZ-as die onder invloed van de zwaartekracht een zware spilkop draagt, zal een hogere continue koppelvraag zien dan een horizontale as - maar of dit zich vertaalt in een stroomvraag van meer dan 5,9 A hangt volledig af van de nominale stroom van de motor en hoe de oorspronkelijke OEM van de machine de aandrijving voor die as heeft gedimensioneerd. Controleer het modelplaatje van de Z-asmotor en bevestig de nominale stroom ten opzichte van de 5,9 A (20-klasse) uitvoer van de H304. Als de motor tot de α4/4000-klasse of lager behoort en oorspronkelijk aan de H304 was gekoppeld, beschouwt de FANUC-koppelingstabel voor motoraandrijvingen dit als een geldige combinatie onder de normale bedrijfscyclus van de machine. Als u thermische alarmen op de Z-as of uitschakelingen door overstroom ondervindt onder normale snijbelastingen en met de juiste motorparameters ingesteld, raadpleeg dan de servoparameterafstemming voordat u de grootte van de aandrijving wijzigt. Een te agressieve acceleratiehellingparameter op de Z-as kan de nominale stroom van de module overschrijden, zelfs als de aandrijving de juiste afmetingen heeft voor de motor.

V5: Ik moet meerdere H304-eenheden aanschaffen als reserveonderdelen voor een productielijn met meerdere identieke machines. Wat is de beste manier om ervoor te zorgen dat de eenheden die ik ontvang echt FANUC zijn en geen namaak?

A: Er circuleren nagemaakte FANUC-schijven op de overtollige markt, vooral voor oudere onderdelen waar veel vraag naar is. Bij aankoop van meerdere eenheden verminderen meerdere fysieke controles bij aankomst het risico aanzienlijk. Ten eerste moet het FANUC-label op de module een duidelijke, consistente afdruk tonen met het volledige onderdeelnummer, een serienummer en het land van herkomst (Japan). Het label mag geen tekenen van opnieuw aanbrengen vertonen. Controleer of de randen omhoog komen of niet goed zijn uitgelijnd met de modulebehuizing. Ten tweede moeten de connectorbehuizingen en de kaartkwaliteit die zichtbaar is door ventilatieopeningen consistent zijn met de FANUC-productienormen. Niet-overeenkomende zeefdruklettertypen op het bord of slecht geplaatste componenten zijn waarschuwingssignalen. Ten derde, verifieer de eenheid aan de hand van bekende en goede printplaatnummers: de bedradingskaart in een echte H304 moet een A16B-2202-0786 zijn en de besturingsprintplaat een A20B-2001-0950. Als een leverancier deze bordaanduidingen niet kan of wil bevestigen, beschouw dat dan als een waarschuwing. Neem contact met ons op voordat u een bestelling van meerdere eenheden plaatst om de inspectiegeschiedenis te bespreken en de authenticiteit van onderdelen voor uw volumevereiste te bevestigen.
