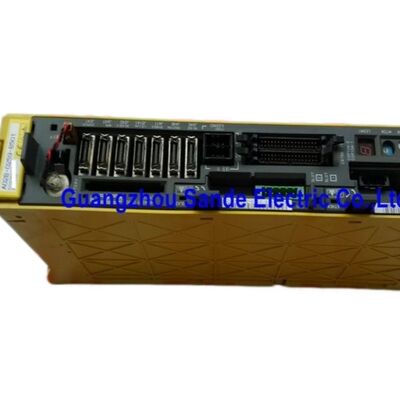

FANUC A06B-6080-H301 Servomotor Module — Productbeschrijving

Wanneer de term "Module" is, tellen de details

Mensen die zoeken naar FANUC servocomponenten gebruiken soms de termen "versterker", "driver" en "module" door elkaar. Met de A06B-6080-H301, heeft het woord "module" een specifieke betekenis. De 6080-serie is ontworpen rond een modulaire servoaangedreven architectuur — een systeembenadering waarbij individuele aandrijfmodules in een gedeelde voedinginfrastructuur worden geschoven, in plaats van dat elke eenheid zijn eigen onafhankelijke vermogensfase huisvest.

Dit onderscheid is belangrijk bij de vervanging. De A06B-6080-H301 is geen zelfstandige aandrijving met zijn eigen gelijkrichter en DC-bus. Het werkt samen met een FANUC voedingseenheid (PSM) binnen dezelfde servokast. Als u een vervanging bestelt, is de module zelf wat u nodig heeft — de voeding en andere kastcomponenten blijven op hun plaats.

In één oogopslag

De 6080-serie: Modulair van Ontwerp

De 6080-serie van FANUC vertegenwoordigt een belangrijke architecturale verschuiving in hoe servoaangedreven systemen werden verpakt voor CNC-werktuigmachines. In plaats van een zelfstandige versterker toe te wijzen aan elke asgroepering, gebruikt de 6080-aanpak een gecentraliseerde voedingmodule gekoppeld aan aparte servoaandrijfmodules — elk verantwoordelijk voor zijn eigen asbesturingslogica, maar stroom trekkend uit de gedeelde PSM.

Deze modulaire topologie bood echte voordelen in grote multi-assige systemen: eenvoudigere schaalbaarheid, vereenvoudigde foutdiagnose (een modulefout legt de stroominfrastructuur niet plat) en een meer georganiseerde kastindeling. Het werd de basis voor hoe FANUC servossystemen structureerde in de late jaren '90 en vroege jaren '00, en veel van die installaties blijven vandaag de dag actief in gebruik.

De H301 binnen de 6080-familie beheert drie servoaandrijvingen vanuit één modulebehuizing. Drie assen van gecoördineerde CNC-beweging — typisch X, Y en Z op een bewerkingscentrum — beheerd via één vervangbare eenheid. Wanneer die eenheid vervangen moet worden, is de H301 het exacte onderdeel dat nodig is.

Begrip van de Modulaire Kastcontext

Voordat u bestelt, is het nuttig om te begrijpen waar de A06B-6080-H301 past binnen het grotere aandrijfsysteem:

De 6080-module wordt aangesloten op een servokast die ook een FANUC PSM (Power Supply Module) en mogelijk andere asmodules bevat. De PSM beheert AC-naar-DC-conversie en regeneratieve remfuncties voor de hele kast. De H301-module ontvangt DC-busvoeding van de PSM en beheert onafhankelijk de stroomregeling, positiefeedbackverwerking en motorcommutatie voor zijn drie toegewezen assen.

Bij het diagnosticeren van een servofout in dit type systeem is de eerste stap altijd om te bepalen of de fout afkomstig is van de PSM of van een specifieke asmodule. Een PSM-fout treft meestal alle assen tegelijkertijd. Een modulefout is doorgaans as-specifiek of beperkt tot de assen die die module delen. Als uw machine servowaarschuwingen vertoont op slechts drie assen en die assen overeenkomen met een H301, wordt de module zelf het middelpunt van het onderzoek.

Nieuwe en Gebruikte Voorraad — Wat is momenteel beschikbaar

Beide condities worden op voorraad gehouden, afhankelijk van de realtime beschikbaarheid. Omdat de 6080-serie wijdverspreid werd ingezet in middelgrote tot grote CNC-bewerkingscentra van grote Japanse en Europese OEM's, zijn gebruikte eenheden afkomstig van ontmantelde of geüpgradede systemen relatief toegankelijk — en veel blijven in goede functionele staat.

Nieuwe eenheden hebben een volledige garantie van 12 maanden en zijn de juiste keuze wanneer de betreffende machine cruciaal is, veeleisende productiecycli draait, of waar u maximale zekerheid in de vervanging nodig heeft. Gebruikte eenheden worden geleverd met een garantie van 3 maanden en vormen een praktische optie voor back-upvoorraad, machines met minder gebruik, of situaties met een beperkt budget.

Voorraadniveaus voor oudere FANUC-modules kunnen snel verschuiven. Bevestig de beschikbaarheid voordat u uw bestelling afrondt.

Betaalmethoden & Verzending

Geaccepteerde betaling: Bankoverschrijving (T/T) voor elke orderwaarde, geen toeslag. PayPal voor bestellingen tot USD $500, administratiekosten ongeveer 3,9–4,4%. Western Union voor elke orderwaarde.

Verzending: Binnen 2–4 werkdagen na bevestigde betaling, via DHL of FedEx naar de meeste internationale bestemmingen. Kopers in regio's met beperkte koeriersdiensten dienen contact met ons op te nemen voor bestelling. Alle douanerechten, importbelastingen en inklaringkosten zijn de verantwoordelijkheid van de koper. Meerdere eenheden kunnen worden gecombineerd in één zending voor geconsolideerde vrachtkosten.

Garantiedekking — Duidelijk en Eenvoudig

Nieuwe eenheden: 12 maanden garantie vanaf de leverdatum. Gebruikte eenheden: 3 maanden garantie vanaf de leverdatum.

Garantie is van toepassing op functionele defecten onder normale installatie- en bedrijfsomstandigheden. Het dekt geen fysieke schade opgelopen na levering, defecten veroorzaakt door onjuiste bedrading of parameterconfiguratie, of schade door bedrijfsomstandigheden buiten de gespecificeerde waarden van de module.

Retourzendingen worden geaccepteerd voor goederen die beschadigd aankomen of niet zoals beschreven — meld dit op dezelfde dag of de volgende werkdag na ontvangst. Niet-functionele eenheden die binnen 4 dagen na levering worden gemeld, komen ook in aanmerking voor retour of vervanging. Retourzendingen uit "change of mind" en verkeerd bestelde artikelen zijn uitgesloten. Alle geretourneerde eenheden moeten het originele garantieetiket dragen, intact en ongewijzigd.

Typische Machine Toepassingen

De A06B-6080-H301 wordt het meest geassocieerd met:

• Middelgrote tot grote CNC-bewerkingscentra met FANUC Series 16i, 18i of 21i controllers met modulaire servoaandrijf-kasten
• 5-assige bewerkingscentra waar meerdere 6080-serie modules verschillende asgroeperingen bestrijken
• FANUC-uitgeruste draaibanken en draaibanken met complexe multi-assige servo-configuraties
• Industriële robots en flexibele productiesystemen waar de 6080 modulaire architectuur werd aangenomen door systeemintegrators
• Zware productieapparatuur in de automobiel-, luchtvaart- en precisietechniekindustrie

Veelgestelde Vragen

V1: Wat is het verschil tussen een FANUC "servomotor module" zoals de A06B-6080-H301 en een "servoversterker" uit de 6090 of 6093 serie?

Het belangrijkste verschil ligt in de stroomarchitectuur. Servoversterkers uit de 6090 en 6093 serie zijn grotendeels zelfstandige eenheden met hun eigen vermogensfasen — ze ontvangen AC-ingang en verwerken de volledige conversie en motorsturing intern. De A06B-6080-H301, als onderdeel van de 6080 modulaire serie, is een aandrijfmodule die afhankelijk is van een aparte FANUC Power Supply Module (PSM) voor zijn DC-busvoeding. De H301 beheert de servobesturing en uitgangsfases voor drie assen, maar bevat geen eigen gelijkrichter. Dit betekent dat u alleen de H301 module zelf hoeft te vervangen wanneer de module defect raakt — de PSM en andere kastcomponenten blijven op hun plaats.

V2: Mijn machine heeft meerdere servomotor modules in de kast — hoe weet ik welke de A06B-6080-H301 is?

In een FANUC modulaire servokast is elke module direct op het voorpaneel of de bovenkant gemarkeerd met zijn volledige onderdeelnummer. Zoek de module waarvan het etiket A06B-6080-H301 luidt en noteer welke as-toewijzingen deze bestrijkt — dit wordt meestal gedocumenteerd in het elektrische kastschema van de machine. Als het etiket beschadigd of onleesbaar is, zal de onderhoudshandleiding van de machine of het bedradingsschema van de FANUC aandrijf-kast aangeven welke module welke assen beheert op basis van de sleufpositie.

V3: Kan één defecte H301 module alarmen veroorzaken op alle assen in de machine, of alleen op de assen die hij bestuurt?

Een defecte A06B-6080-H301 zal doorgaans alarmen genereren die specifiek zijn voor de drie assen die die module bestuurt. De andere assen — bediend door verschillende modules in dezelfde kast — zouden ongemoeid moeten blijven, ervan uitgaande dat de voedingmodule (PSM) normaal functioneert. Als alle assen tegelijkertijd alarmeren, is de PSM of de DC-busstroomverdeling de meer waarschijnlijke oorzaak van het probleem. As-specifieke alarmen die netjes overeenkomen met een drievoudige asgroep zijn een veel duidelijkere indicator dat de bijbehorende H301 module aandacht nodig heeft.

V4: Moet ik iets opnieuw programmeren na het vervangen van de A06B-6080-H301 door een nieuwe of gebruikte eenheid?

Voor een directe vervanging van gelijke onderdelen worden servoparameters opgeslagen in de CNC-controller — niet in de aandrijfmodule zelf in de meeste 6080-serie configuraties. Dit betekent dat het vervangen van de H301 module door een identiek onderdeelnummer geen herinvoer van servoparameters zou moeten vereisen, zolang het parametergeheugen van de controller niet verloren is gegaan. Het is echter altijd een goede gewoonte om de volledige CNC-parameterset te back-uppen voordat u een aandrijving vervangt. Als de machine bij het opstarten een automatische afstemmingsprocedure doorloopt, laat die dan voltooien en verifieer de asprestaties voordat u terugkeert naar de productie.

V5: Is er enig risico bij het bestellen van een gebruikte A06B-6080-H301 voor een kritieke productiemachine?

Het risico is beheersbaar maar reëel. Gebruikte modules hebben een servicegeschiedenis die niet volledig bekend is — thermische belasting, spanningspieken en bedrijfsuren beïnvloeden allemaal de levensduur van componenten in de loop van de tijd. Voor machines waarbij stilstand aanzienlijke productiekosten met zich meebrengt, is een nieuwe eenheid met 12 maanden garantie de meer verdedigbare keuze. Gebruikte eenheden zijn zeer geschikt voor machines met een lagere kritikaliteit, back-upvoorraadvereisten, of situaties waar budgetbeperkingen een reële factor zijn. In beide gevallen, als een gebruikte eenheid wordt geïnstalleerd en binnen 4 dagen na levering problemen ondervindt onder normale bedrijfsomstandigheden, is een retour of vervanging beschikbaar onder ons garantiebeleid.
