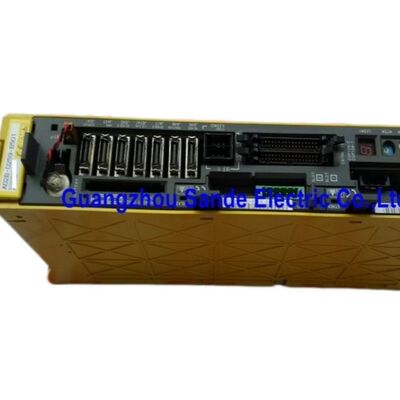

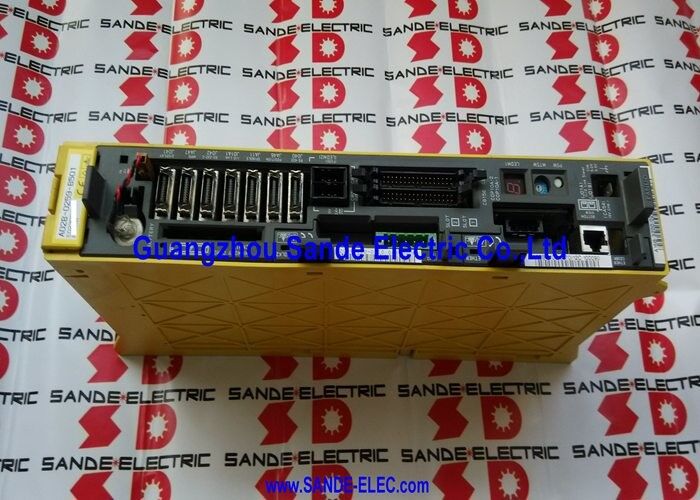

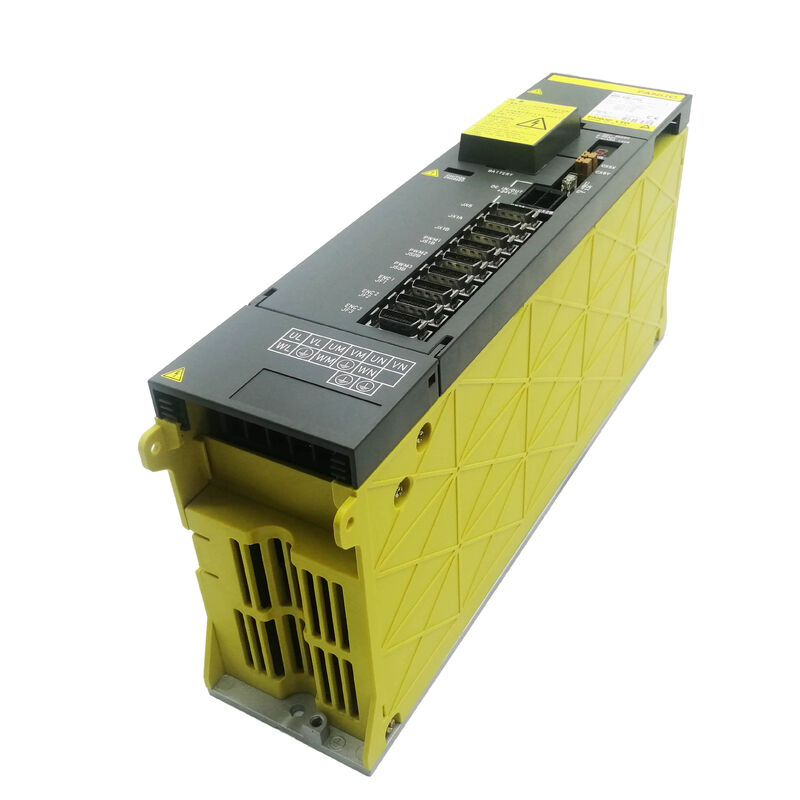

Fanuc-servomodule A06B-6080-H307 A06B6080H307 A06B-6080-H307

Fanuc A06B-6080-H307 ∙ Alpha Servo Versterker Module ∙ SVM3-20/20/40, 3-Axis Type B, 283 ∙ 325V / 4.35kW, 5.9A / 5.9A / 12.5A

Overzicht

DeFanuc A06B-6080-H307is een drie-kanaals alfa-servoversterkermodule, SVM3-20/20/40 genoemd, die asymmetrische uitgangsstroom biedt over de drie askanalen: de L- en M-kanalen leveren elk 5.9A continue uitgang afgestemd op motoren van de klasse αC6/2000, terwijl het N-kanaal 12,5A aanhoudend vermogen levert voor een zwaardere motor van de klasse α22/2000.Deze asymmetrische drieassige configuratie is een praktisch machineontwerppakket ­ het maakt het mogelijk om drie assen van verschillende motorklassen door één module te bedienen, zonder de kosten van een module met een hogere stroom voor alle drie de kanalen of de ingewikkeldheid van de kast van afzonderlijke eenassige modules voor elk te vereisen.

De A06B-6080-serie is het type B-interface-tegenhanger van de A06B-6079-serie Type A. Beide series bevatten dezelfde SVM-modelbenamingen en identieke elektrische ratings,maar communiceren met de CNC via Type B PWM protocol in plaats van Type A.

De type B-interface wordt gebruikt met de serie 0-MD, 0-MF, 15B, 16B, 18B,en 21B-besturingselementen ∙ de B-suffix-generatie van Fanuc's CNC-besturingselementen die parallel met de A-suffix-besturingselementen met type A zijn geëvolueerd.

Mechanisch en elektrisch zijn de twee series uitwisselbaar; de interface-instelling bepaalt welke voor een bepaalde machine correct is.

In de praktijk komt de SVM3-20/20/40-configuratie voor op machines waarbij twee assen dezelfde motorklasse delen (twee assen van de αC6-klasse misschien X en Y,Een zwaarder as (Z-as met zwaartekracht-ondersteunde belasting), of een grote draaitafel) vereist het α22-klasse N-kanaal.

De enkelvoudige 90 mm brede module verwerkt alle drie zonder dat de aandrijflijn verder wordt uitgebreid dan een eenvoudiger drie-kanaals SVM3-20/20/20 zou nemen.

Belangrijkste specificaties

Asymmetrische drie-assige architectuur 20/20/40 huidige configuratie

De huidige aanduiding SVM3-20/20/40 identificeert de piekstroomklasse van elk kanaal in de interne nummering van Fanuc: "20" komt overeen met de 5.9A-klasse continue output (aangedreven door IPM-modules van klasse 50A), en "40" komt overeen met de continue uitgangsklasse van 12,5 A (aangedreven door grotere IPM-modules die in staat zijn de hogere aanhoudende en piekstromen te verwerken die de N-kanaalmotor vereist).

Drie verschillende IPM-modules passen binnen de modulebreedte van 90 mm omdat de fysieke grootte van elke IPM afhankelijk is van de huidige rating de IPM's van klasse "20" voor L en M kleiner zijn dan de IPM van klasse "40" voor N, waardoor alle drie kunnen samenwerken in het compacte 90 mm-formaat.

De hogere stroomcapaciteit van de N-kanaal IPM is de reden waarom de A06B-6080-H307 4,35 kW uit de gelijkstroombus haalt in plaats van de 3,7 kW van de symmetrische SVM3-20/20/20 (H304) 65 kW geeft de hogere aanhoudende vermogenstoepassing van de α22-motor op het N-kanaal weer.

Type B-interface CNC-compatibiliteitscontext

Het Type B PWM-seriefeedbackprotocol in de A06B-6080-H307 is de interface-standaard voor de B-serie CNC-besturing van Fanuc.

functioneel identiek aan de loopsysteemarchitectuur voor positie/snelheid/stroom van het type A-interface,Type B verschilt in specifieke seriecommunicatieparameters en timing die de CNC gebruikt om ascommando's te verzenden en feedback te ontvangen.

A machine configured with Type B controls must use Type B SVM modules throughout its drive stack — mixing Type A modules in a Type B installation produces communication errors between the CNC and the affected module.

De A06B-6080-H307 is getest en gecertificeerd op FANUC-besturingselementen van generatie 0-C, 0-D, 16, 18 en 21 in de type B-interfaceconfiguratie.

Its compatibility with this control generation places it in a large installed base of CNC machine tools built across the 1990s and early 2000s — machines that remain in active production and regularly require servo module replacement as original components age.

Veelgestelde vragen

V1: Wat is het functionele verschil tussen de A06B-6080-H307 (type B) en de A06B-6079-H307 (type A)?

Beide zijn SVM3-20/20/40 drie-assige modules met identieke elektrische ratings: 5,9A op L en M, 12,5A op N, 4,35kW input, 283?? 325V DC bus.

De A06B-6079-H307 (Type A) werkt met besturingselementen van serie 0-C, 15A, 16A, 18A, 21A. De A06B-6080-H307 (Type B) werkt met besturingselementen van serie 0-MD, 0-MF, 15B, 16B, 18B, 21B.Het vervangen van de ene door de andere zonder de CNC-interface opnieuw te configureren zal communicatie alarmen producerenBevestig altijd het CNC-type van de machine voordat u bestelt.

Vraag 2: Het N-kanaal draagt 12,5A, kan het ook een kleinere motor draaien zoals die op L en M?

Ja. De N-kanaal 12,5A is de maximale continue stroom die het zal leveren; het dwingt de motor niet om deze stroom te trekken.9A) is aangesloten op het N-kanaal, werkt de aandrijving met ongeveer de helft van de capaciteit van het N-kanaal.

Er is geen elektrische schade bij het gebruik van een hoger aangesloten uitgangskanaal met een lager aangesloten motor.9A-kanaal zou bij volle belasting overstromingsalarm veroorzaken.

V3: Welke CNC-alarmen identificeren welk specifiek kanaal op de A06B-6080-H307 heeft gefaald?

De 7-segment LED op de module toont kanaalspecifieke alarmcodes. Alarm 8 (HCL) geeft overstroming aan op de L-as; Alarm 9 (HCM) geeft overstroming aan op de M-as; Alarm A (HCN) geeft overstroming aan op de N-as.

Het SV-alarmnummer van de CNC identificeert de overeenkomstige machineas (X, Y, Z).

The standard diagnostic sequence is to disconnect the suspect motor's U/V/W cables and test motor insulation to protective earth — acceptable insulation is several hundred megaohms or higher — before concluding the module requires replacement.

V4: Hoe wordt de A06B-6080-H307 aangedreven binnen het alfaversterker systeem?

De H307 haalt zijn 4,35kW werkvermogen uit de gedeelde DC-bus van de alfa PSM, dezelfde bus die alle SVM- en SPM-modules in de stapel voedt.Het PSM moet tegelijkertijd de gecombineerde piekvraag van alle aangesloten modules leveren..

Voor een machine met één SVM3-20/20/40 (4,35kW) en een SPM-11 spindel (17,5kW) moet de PSM ten minste 21,85kW ondersteunen ∙ een PSM-26 (A06B-6087-H126) is een typische selectie voor deze configuratie.

De H307 heeft geen interne voedingsbron; het kan niet werken zonder een aangesloten en werkend PSM.

V5: Hoe wordt de A06B-6080-H307 gerepareerd wanneer deze uitvalt?

De meest praktische weg voor de meeste gebruikers is de uitwisseling: lever de kapotte module aan een Fanuc-service-specialist, die een geteste en gegarandeerde gerenoveerde eenheid levert.

Reparatie op componentenniveau is beschikbaar. Transistor-IPM-modules, veiligmakers, koelventilatoren en absolute encoder-batterijpakketten zijn beschikbaar als onderdelen.

De bedradingsplatform en de besturingskaart worden niet afzonderlijk door Fanuc verkocht, maar worden door gespecialiseerde reparatievestigingen opgeslagen.

Alle gerepareerde H307-eenheden moeten worden getest op werkelijke Fanuc 0-D- of 16/18/21-type B-besturingselementen met passende alfa-motoren over alle drie de kanalen voordat ze weer in gebruik worden genomen.de correcte werking bij nominale stroom op elk kanaal onafhankelijk te controleren;.
