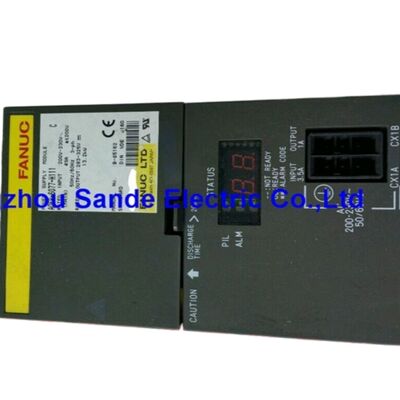

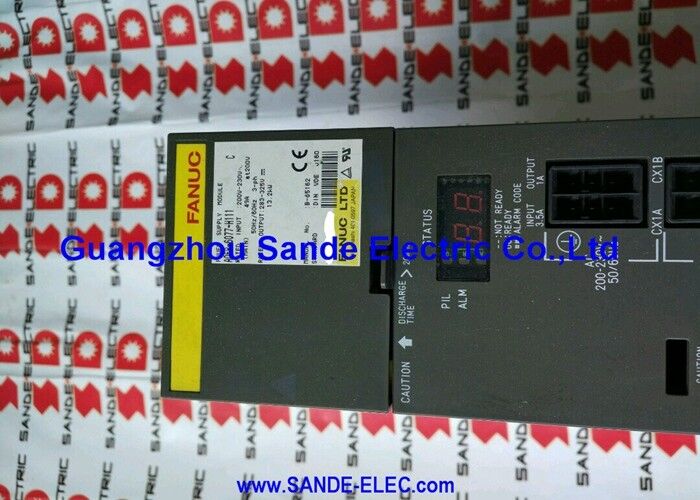

DeFanuc A06B-6078-H206is een spindelversterkermodule van de eerste generatie van de alfa-serie, SPM-5.5, van Fanuc's A06B-6078 spindelversterker familie.
Als een compacte spindelmodule van 5,5 kW werd deze ontwikkeld voor twee specifieke installatiescenario's: als primaire spindeldrijfkracht op kleinere CNC-machines,en als secundaire of subspindelversterker op twee-spindelbewerkingscentra en draaicentrums waar de energiebehoefte van de subspindel in vergelijking met de hoofdspindel bescheiden is.
De A06B-6078-serie heeft een bijzondere plaats in de geschiedenis van de alfa-versterker van Fanuc als het alfa-platform van de eerste generatie.
Deze architectuur introduceerde het geïntegreerde PSM/SVM/SPM-systeem voordat de HRV-verfijningen met een hogere resolutie in de latere A06B-6082, A06B-6088 en A06B-6102-series kwamen.De PSM levert de gedeelde DC-bus, de SVM-modules bedienen servoas aandrijvingen, en de SPM de spindel bedient alle trekken uit dezelfde versterkerrail.
De A06B-6078-H206 past vanzelf in deze architectuur, gekoppeld aan modules van de A06B-6079 SVM-serie op dezelfde rails in machines van zijn tijd.

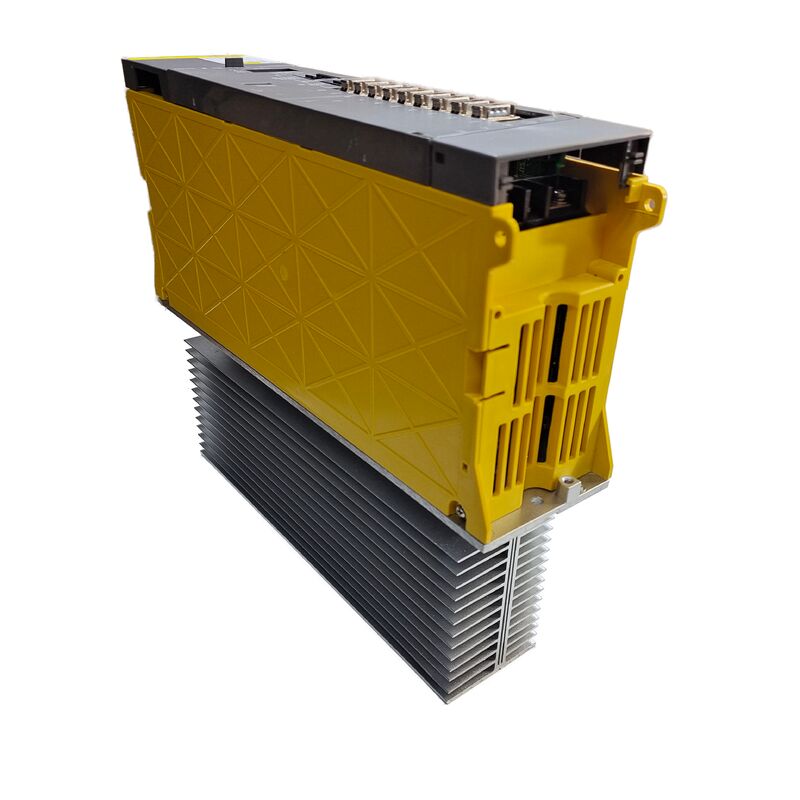

De 66,8 × 70 mm module footprint is fysiek compact voor een 5,5 kW spindel aandrijving.
Fanuc's geïntegreerde aandrijfmodule ontwerpfilozofie maakte dit kleine formaat mogelijk, making it practical to install as a sub-spindle amplifier in cabinets already occupied by the main spindle drive and axis modules — without requiring a dedicated cabinet section for the secondary spindle electronics.
| Parameter | Waarde |
|---|---|
| Module model | SPM-5.5 |
| Interface | Type 1 (eerste generatie alfa) |
| Vermogensreeks | 200 VAC (standaardspanning) |
| Feedbackconnectoren | JY2 en JY4 |
| Afmetingen | 66.8 × 70 × 163,5 mm |
| Stroombron | Alpha PSM gedeelde DC-bus |
| Subfixvarianten | #H500, #H501 |
| Compatibele SVM | A06B-6079 reeks |
| Compatibele PSM | Eerste generatie alfa-PSM |
De Type 1-interface op de A06B-6078-H206 maakt verbinding met de CNC via de spindel serie-interface, waardoor de geavanceerde spindelfuncties die de alfa-spindelcapaciteit van de eerste generatie definiëren:Cs-contourenDe terugkoppeling komt via de JY2- en JY4-aansluitingen bij de aandrijving.met een vermogen van meer dan 50 W.
Deze JY2/JY4-feedbackregeling is specifiek voor type 1-interface-spindeldreven en onderscheidt de A06B-6078-H206 van type 2, type 3 en type 4-interface-spindeldversterkers,die verschillende aansluitingen en parametersets gebruiken.
De H206 is uitdrukkelijk niet compatibel met deze latere interfacetypes machines die zijn ontworpen voor spindelversterkers van type 2/3/4 kunnen de H206 niet gebruiken als vervanging zonder interfacetransformatie.
The JY2 connector carries the spindle motor's pulse coder feedback — position and speed signals that the drive uses for velocity control and for servo-mode position control during rigid tapping and Cs axis operation.
De JY4 draagt het signaal van de oververhitting van de motor van de ingebouwde thermistor van de motor en levert thermische beschermingsinvoer die het AL-01-alarm activeert voordat wikkelschade optreedt.
De SPM-5.5 is onder de hoofdspindelmodules van de meeste productiebewerkingscentra, die doorgaans 7,5 kW tot 30 kW spindelmodules gebruiken.voor onderspindels op CNC-draaicentra met twee spindels, de secundaire spindel verricht bewerkingen (achterboor, draaien, draaddraaien) met een vermogen dat zelden de volledige capaciteit van de hoofdspindel vereist.
De SPM-5.5 is de correct gespecificeerde module voor deze toepassing zonder de kosten en grootte van een grotere spindelversterker.
Op kleinere CNC-bewerkingsmachines ¥ compacte VMC's, boor-en-tapmachines en speciale CNC-machines ¥ de SPM-5.5 dient als de primaire spindel aandrijving wanneer de materiaal verwijdering snelheden van de toepassing en gereedschapsgroottes passen binnen de 5.5kW continu spindel vermogen budget.
V1: Wat onderscheidt de #H500-variant van de #H501 in de A06B-6078-H206?
Beide varianten zijn SPM-5.5 Type 1 interface spindelmodules met identieke JY2/JY4 feedback connectoren en dezelfde functionele mogelijkheden.
De #H500 en #H501 vermelden kleine PCB-herzieningen of regionale marktspecificaties.
In de meeste vervangende toepassingen zijn ze functioneel uitwisselbaar.Parameter firmware verschillen tussen versies kunnen soms aanpassing vereisen.
V2: Kan de A06B-6078-H206 worden vervangen door de A06B-6082-H206 SPM-5.5 van de tweede generatie?
De A06B-6082 is de tweede generatie alfa-spindelmodule met verbeterde HRV-spindelbesturing.Beide delen dezelfde SPM-modelbenaming en vergelijkbare elektrische ratings, maar verschillen in hun besturings-PCB-architectuur en CNC-parametercompatibiliteit.
Het vervangen tussen generaties vereist het controleren van de CNC-compatibiliteit en de parametersets. Het is niet altijd een directe uitwisseling.
Raadpleeg de compatibiliteitsdocumentatie van de Fanuc-spindelversterker of een gekwalificeerde dienstverlener voordat u probeert om een alternatieve generatie op een productiemachine te vervangen.
V3: Welke CNC-alarmcodes wijzen op een storing van de A06B-6078-H206?
Spindel alarmen verschijnen op het CNC-scherm als SP-xxx nummers. AL-09 (oververhitting vermogen halfgeleiders) geeft een thermische fout verifieer dat de koelventilator van de module eerst draait.AL-12 (DC-link overstroom) volgt typisch spindelmotor wikkeling isolatie afbraak en wijst naar de aandrijving output fase.
AL-03 (DC-verbindingssluiting geblazen) en AL-04 (invoersluiting geblazen) geven aan dat er interne componentfouten in de aandrijving zijn.
AL-01 (motoroververhitting) en AL-02 (verschuiving van de snelheid) wijzen vaker op de motor of motorfeedback in plaats van op de aandrijving.het specifieke nummer moet worden afgelezen van het CNC-scherm.
V4: Wat is de alpha-architectuur van de eerste generatie en waarom is het belangrijk voor reserveonderdelen?
Eerste generatie alfa verwijst naar de A06B-6077 PSM, A06B-6079 SVM en A06B-6078 SPM module families die Fanuc's oorspronkelijke geïntegreerde alfa aandrijfsysteem vormden.
Deze modules delen een gemeenschappelijke DC-busarchitectuur en PWM-interface-generatie.
A machine built with A06B-6078 spindle modules will have matching first-generation PSM and SVM modules — replacing the SPM alone with a later-generation module may require PSM or SVM upgrades depending on interface and bus compatibilityHet is de veiligste vervangingsstrategie om de generatiekonsistentie in de versterkerstapel te handhaven.
V5: Welke onderhoudsopties zijn beschikbaar voor een mislukte A06B-6078-H206?
De uitwisseling is de meest praktische optie: de kapotte module leveren aan een servicecentrum en een geteste, gegarandeerde gerenoveerde eenheid ontvangen.
Reparatie op componentenniveau is beschikbaar voor storingen in de transistor-uitgangsfase, koelventilator,Deze onderdelen worden in de reparatiemarkt gebruikt en vervangen tijdens de modularisering..
PCB's in de H206 worden niet afzonderlijk door Fanuc verkocht, maar worden door gespecialiseerde reparatievestigingen als onderhoudsvoorraad bewaard.
Alle goed onderhouden eenheden moeten vóór verzending worden getest onder belasting op een Fanuc PSM/SVM-testconfiguratie met een geschikte alfa-spindelmotor.
