Fanuc Spindel Versterkermodule A06B-6088-H230 A06B6088H230 A06B-6088-H230

Fanuc A06B-6088-H230 | Alpha Spindelversterkermodule — SPM-30, 283–325V / 35kW, 133A Uitgang, Type 1 Interface, Model 30/P40 Spindelmotoren

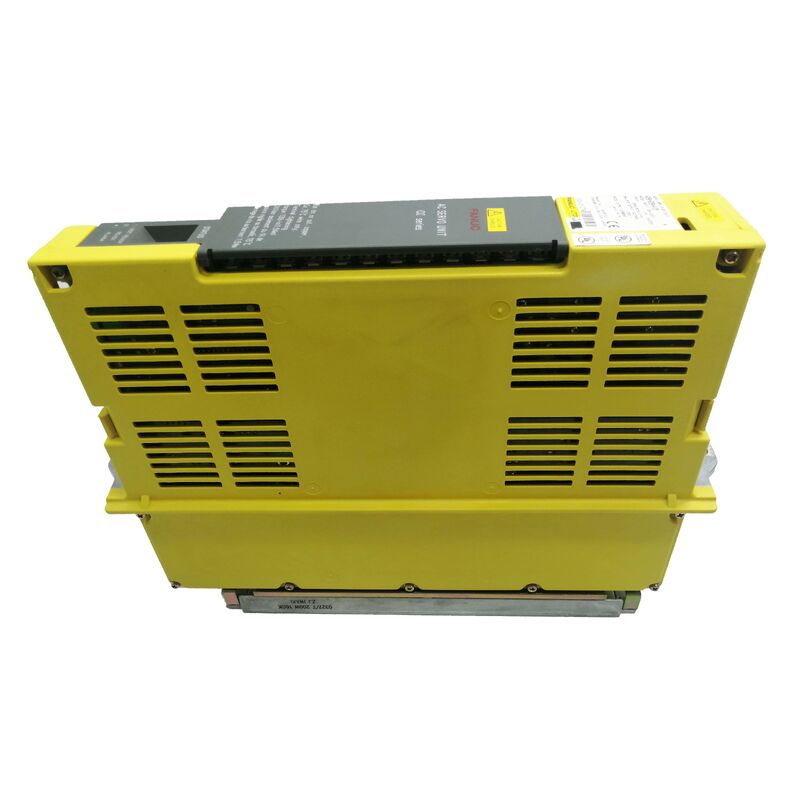

Overzicht

De Fanuc A06B-6088-H230 is de SPM-30 spindelversterkermodule in Fanuc's A06B-6088 alpha spindelversterkerreeks — een krachtige spindelaandrijving met een nominale uitgang van 133A vanuit een 35kW DC-bus ingang.

Op dit vermogensniveau bevindt de SPM-30 zich aan de bovenkant van het standaard alpha spindelmodulebereik, ontworpen voor de Fanuc Model 30 en P40 spindelmotoren die worden gebruikt op grote bewerkingscentra, zware draaicentra en snelle freesmachines waar het spindelvermogen bij maximale metaalverwijderingssnelheid de middelste SPM-11 tot SPM-22 modules overschrijdt.

De A06B-6088-serie vertegenwoordigt Fanuc's tweede generatie alpha spindelversterkers, met de HRV (High Response Vector) spindelregeling verbeteringen die de originele A06B-6078 serie architectuur hebben verfijnd.

Hoewel de Type 1 interface behouden blijft — waardoor dezelfde geavanceerde spindelfuncties (Cs contouring, star tappen, spindelsynchronisatie, oriëntatie) mogelijk zijn als bij de eerste generatie modules — brengt de verbeterde regelkaart van de A06B-6088 een nauwkeurigere snelheidsregeling, minder koppelrimpel bij snijtoerentallen en een verbeterde dynamische respons tijdens spindelladingswisselingen vergeleken met zijn voorgangers.

Bij 133A vereist de SPM-30 aanzienlijke koelinfrastructuur.

De modulebreedte van 150 mm biedt plaats aan twee koelsystemen — een interne ventilator voor de regelelektronica en een externe koellichaamventilator voor de hoogstroom uitgangstransistoren — naast de voedingsprintplaat, de ontstekingsprintplaat en de regelkaartassemblage.

Het dubbele 7-segment LED-display biedt realtime module status en zichtbaarheid van alarmcodes zonder dat een diagnostisch hulpmiddel nodig is.

Belangrijkste Specificaties

35kW — Vermogensklasse en Machine Toepassing

De 35kW nominale ingang van de SPM-30 plaatst deze aan de hoge kant van de standaard alpha modulefamilie. Op dit vermogensniveau trekt de spindelmotor 133A continue stroom bij volledige bewerkingsbelasting — een stroomniveau dat zorgvuldige busbedrading, correct aangedraaide uitgangsklemverbindingen en schone DC-busvoeding van een correct gedimensioneerde PSM vereist.

Een machine-installatie die de SPM-30 gebruikt naast een volledige drievoudige SVM-stack kan gemakkelijk meer dan 45kW totale DC-busvraag overschrijden bij gelijktijdige piekbelasting; de alpha PSM-selectie voor dit systeem moet afkomstig zijn van een correct berekende som van de piekbelasting.

De Fanuc Model 30 spindelmotor die de A06B-6088-H230 aandrijft, is een spindelmotor met hoog koppel en hoog vermogen, bedoeld voor zware bewerkingsoperaties — freesbewerkingen met grote diameter in staal, zware draaibewerkingen op grote smeedstukken en grof bewerken met hoge materiaalverwijderingssnelheid waarbij spindelkoppel en vermogen de beperkende factoren zijn.

De P40 motor is een snelle variant die geschikt is voor toepassingen waar het spindeltoerentalbereik en de vermogenskenmerken bij toerental belangrijker zijn dan het maximale koppel bij lage toerentallen.

Softwareversies en Variantselectie

De #H500 en #H501 suffixvarianten van de A06B-6088-H230 hebben verschillende softwareversies — respectievelijk 9D00 en 9D0A — die incompatibel zijn met elkaar vanwege verschillen in de beschikbaarheid van spindelfuncties en parameterstructuur.

Bij het bestellen van een vervangende SPM-30 moet het suffix van de originele module worden geïdentificeerd en gematcht. Het installeren van een incompatibele softwareversie leidt tot alarmcondities of onjuist spindelgedrag dat niet kan worden opgelost door alleen parameterinstellingen.

De softwareversie staat vermeld op het label van de module en op de interne regelkaart.

Deze suffixincompatibiliteit is een kritischer besteldetail voor de H230 dan voor veel andere Fanuc modules — het is geen klein revisieverschil, maar een functioneel significant onderscheid.

Specificeer altijd het volledige onderdeelnummer inclusief suffix bij het inkopen van een vervanging.

FAQ

V1: Welke alarmcodes geven specifiek een SPM-30 modulefout aan versus een spindelmotorfout?

Alarm 3 (Zekering op DC-link doorgebrand) wijst op de interne uitgangstrap van de SPM-30. Alarm 9 (Oververhitting hoofdcircuit) geeft aan dat de halfgeleidercomponenten van de module thermische limieten hebben overschreden.

Alarm 12 (Overstroom in voedingscircuit) is het meest voorkomende plotselinge alarm en wordt meestal veroorzaakt door doorslag van de isolatie van de spindelmotor — test de isolatie van de motorwikkeling naar aarde (acceptabel: enkele honderden megaohms of hoger) voordat de versterker wordt afgeschreven.

Alarm 1 (Motor oververhitting) en Alarm 27 (Pulscoder losgekoppeld) geven motor- of feedbackproblemen aan in plaats van de SPM-30 zelf.

V2: De SPM-30 gebruikt twee koelventilatoren — wat gebeurt er als er één uitvalt?

De interne ventilator koelt de regelelektronica; het uitvallen ervan wordt aangegeven door Alarm 56 (Interne koelventilator gestopt). De externe koellichaamventilator koelt de uitgangstransistoren; het uitvallen ervan leidt tot Alarm 9 (Oververhitting hoofdcircuit) naarmate de junctietemperaturen van de transistor onder belasting stijgen.

Beide ventilatoruitvallen vereisen onmiddellijke aandacht — bij 133A uitgang is de gedissipeerde thermische energie aanzienlijk en componentbeschadiging door aanhoudende oververhitting is snel.

Beide ventilatoren moeten tijdens routineonderhoud worden gecontroleerd op correcte rotatie en hoorbare afwijkingen die duiden op lagerslijtage.

V3: De softwareversies 9D00 en 9D0A worden beschreven als incompatibel — wat verschilt er specifiek tussen beide?

De softwareversie regelt de beschikbare functies van de spindel, de parameterinstellingen en de communicatieprotocoldetails met de CNC. Functies die in de ene versie beschikbaar zijn, zijn mogelijk niet aanwezig of gedragen zich anders in de andere.

Bovendien zijn de spindelparameters van de CNC ingesteld voor een specifieke softwareversie — het laden van de verkeerde versie in de SPM-installatie van de machine leidt tot parameterdiscrepanties die alarmen genereren of ervoor zorgen dat de spindel onjuist werkt, zelfs als het alarm wordt gewist.

Er is geen veldmodificatie om tussen versies te converteren; het juiste suffix moet worden verkregen.

V4: Welke PSM is nodig om een systeem aan te drijven dat de A06B-6088-H230 bevat?

De SPM-30 trekt 35kW bij volledige belasting. Tel de DC-busvragen van alle SVM-asmodules in de stack op — typisch 4–15kW totaal voor een machine met drie tot vier assen. De gecombineerde piekbelasting bepaalt de minimale PSM-rating.

Een machine met een SPM-30 en drie SVM-modules met een totaal van 10kW vereist een PSM met een nominale waarde van ten minste 45kW piek — dit valt in de PSM-37 of PSM-45 klasse (A06B-6087 serie of equivalent).

Onderdimensionering van de PSM produceert DC-link spanningsval alarmen (AL-04) tijdens spindelacceleratie in combinatie met asbeweging.

V5: De H230 module heeft een breedte van 150 mm — hoe wordt dit afgehandeld in de versterkermodule?

De breedte van 150 mm vereist 150 mm vrije railruimte in het alpha versterkermontagerack.

Bij deze breedte wordt de module meestal aan één uiteinde van de versterkerrail geplaatst om interferentie met aangrenzende SVM-modules te minimaliseren.

Kabelgeleiding voor de 133A motoruitgangsaansluitingen vereist geleiders met een grotere doorsnede dan de lichtere SVM-motorkabels, en de aansluitpunten van de klemmenblokken moeten op specificatie worden aangedraaid — losse verbindingen bij 133A genereren aanzienlijke weerstandswarmte die de degradatie van de klemmen versnelt.
