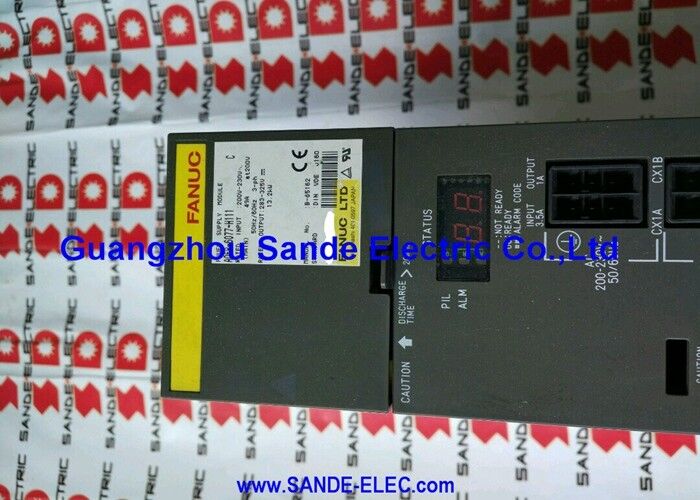

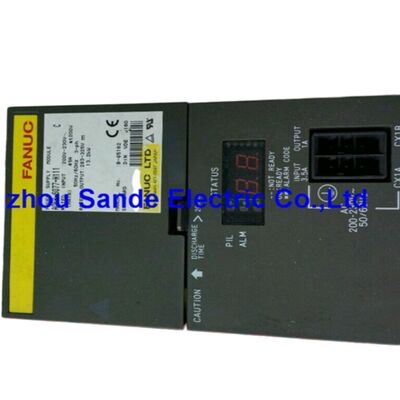

Fanuc Spindel Versterkermodule A06B-6089-H104 A06B6089H104 A06B-6089-H104

Fanuc A06B-6089-H104 | Alpha Servo Versterker Unit — SVU1-40, Enkele As, 200–230VAC / 13.4A Ingang, 12.5A / 230V Uitgang, PWM Type B, Standalone Voeding

Overzicht

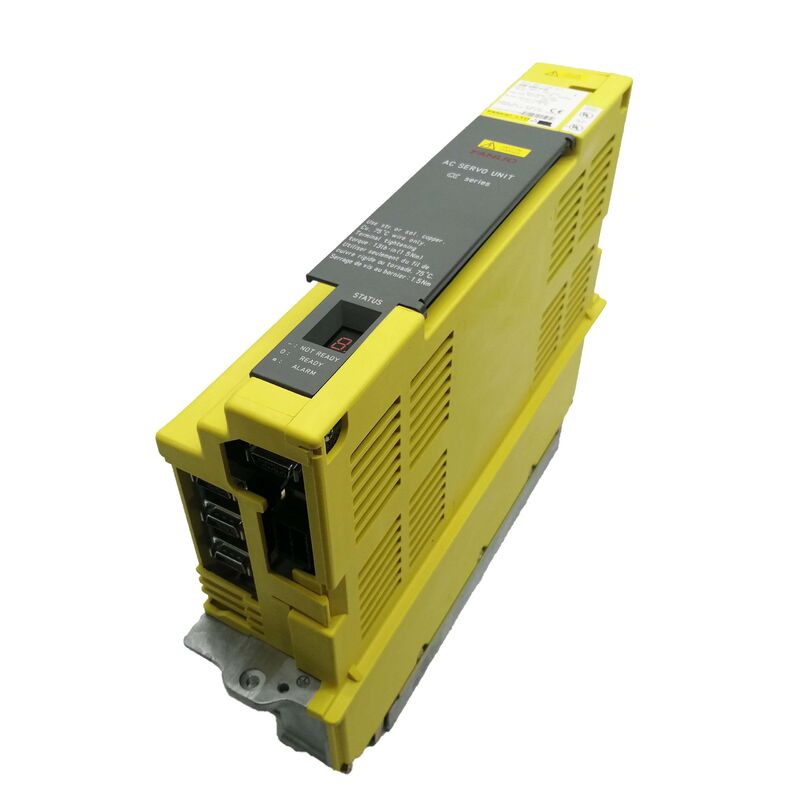

De Fanuc A06B-6089-H104 is de SVU1-40 — de enkele as alpha servo versterker unit met een nominale continue uitgang van 12.5A vanuit een driefasige ingang van 200–230VAC, 13.4A. Het neemt de middelste positie in binnen Fanuc's A06B-6089 SVU1-serie, gepositioneerd boven de voorganger van de SVU1-80, de 18.7A unit, en onder de top SVU1-130 (52.2A), waardoor het correct is afgesteld voor de α6/3000 en α12/2000 alpha servo motoren die middelgrote bewerkingscentra en draaibanken aandreven tijdens de actieve productie jaren van de alpha serie.

Zoals bij alle SVU-units, is het bepalende architecturale kenmerk van de H104 de zelfstandigheid: driefasige AC-netvoeding binnen, PWM Type B interfacekabel naar de CNC, en motorvermogen uit.

Er is geen DC-bus connector en geen afhankelijkheid van een externe PSM.

De SVU draagt zijn eigen interne AC-naar-DC-gelijkrichter die onafhankelijk zijn interne busspanning genereert, wat betekent dat hij overal kan worden geïnstalleerd waar driefasige AC-stroom beschikbaar is — naast de motor, in een satellietkast, of elders op de machine dat past bij de indeling — zonder dat er een kabel terug naar de hoofd-drive rail nodig is.

De continue nominale waarde van 12.5A, ondersteund door een piekvermogen van 40A, weerspiegelt de motor klasse die deze unit bedient.

Een α6/3000 motor die een as van een middelgroot bewerkingscentrum aandrijft, trekt een continue stroom in het bereik van 5–12.5A tijdens snijcycli, met acceleratiepieken die de 40A IPM-ruimte schoon absorberen.

Het maximale uitgangsvermogen van 4.4kW bepaalt de energie-envelop waarbinnen de aangesloten motor werkt.

Deze combinatie van continue en piekwaarden past goed bij de α6/α12 motor klasse, en produceert een gecontroleerde koppelrespons zonder overstroomalarmen tijdens typische bewerkingscycli.

Belangrijkste Specificaties

SVU1-40 in het Alpha Drive Ecosysteem

De SVU1-40 bevindt zich op een interessante positie binnen de alpha SVU-lijn: hij biedt 12.5A per as — dezelfde continue stroom als de SVM2-40/40 module (A06B-6079-H206) op elk van zijn twee kanalen — maar als een standalone unit zonder de PSM-afhankelijkheid.

Dit maakt de SVU1-40 geschikt voor machines waar een enkele as de 12.5A stroomklasse nodig heeft op een afgelegen locatie, of waar het machineontwerp vraagt om een eenvoudigere installatie met één as in plaats van een volledige PSM/SVM-stack.

De bijbehorende SVM-module (A06B-6079-H103 of A06B-6096-H103 aan de FSSB-zijde) biedt dezelfde 9.4A SVM1-40S nominale waarde voor deze stroomklasse — de SVU1-40 met 12.5A is het standalone equivalent dat in de volgende stroomcategorie stapt.

Machinebouwers die werken met het alpha-ecosysteem en de 12.5A klasse in een standalone formaat nodig hebben, kiezen de SVU1-40; degenen die een centrale drive-rail bouwen met meerdere assen in deze stroomklasse gebruiken SVM-modules en een gedeelde PSM.

PWM Type B Interface en Compatibele Besturingen

De PWM Type B interface van de SVU1-40 plaatst hem stevig in de generatie Fanuc CNC-besturingen die Type B gebruiken voor servo-communicatie: Series 0-D, 0-MF, 16B, 18B en 21B. Het Type B-protocol regelt de overdracht van positiecommando's en feedback tussen de as-interfacekaart van de CNC en de SVU1-40.

Elke SVU-unit wordt rechtstreeks aangesloten op de CNC via zijn eigen speciale PWM-kabel — in tegenstelling tot de FSSB-ringtopologie van latere i-serie drives, is elke PWM SVU een punt-naar-punt verbinding.

De B-65192 handleiding behandelt de inbedrijfstelling en onderhoudsprocedure voor deze unit, inclusief de stappen voor servo-parameterinitialisatie en de schakelaarconfiguraties voor Type B-werking.

Het instellen van de interface-schakelaar op de SVU-40 op Type B (vs Type A) is de eerste configuratiestap na fysieke installatie.

Veelgestelde Vragen

V1: De A06B-6089-H104 heeft een piekvermogen van 40A — betekent dit dat hij continu 40A levert?

Nee. De 12.5A is de nominale continue uitgang — de stroom die de unit onbeperkt kan aanhouden binnen zijn thermische limieten.

De piek van 40A is de kortstondige stroomlimiet die de IPM-module toestaat tijdens acceleratietransiënten van de motor.

Deze piek stroom vloeit gedurende fracties van een seconde tijdens snelle asstarts; continue werking op 40A zou de thermische capaciteit van de unit overschrijden.

De eigen interne overstroombeveiliging van de IPM voorkomt dat aanhoudende piekstromen de uitgangstransistoren beschadigen.

V2: Welke alpha servo motoren passen specifiek bij de SVU1-40?

De continue uitgang van 12.5A past bij α6/3000 klasse motoren (gebruikt op lichtere middelgrote assen) en α12/2000 klasse motoren (gebruikt op zwaardere middelgrote assen waar het continue koppel van 12N·m bij 2000rpm past bij de machinebelasting).

Beide motor klassen trekken nominale stroom binnen de 12.5A envelop tijdens volledige continue bewerking.

Motoren kleiner dan de α6 klasse — α1, α2, α3 — werken met de SVU1-40 op een fractie van zijn stroomcapaciteit; motoren groter dan de α12 klasse overschrijden de continue nominale waarde van 12.5A en vereisen de SVU1-80 of SVU1-130.

V3: Hoe verschilt de SVU1-40 van de SVM1-40S (A06B-6096-H103) naast de interface?

De SVU1-40 (H104) is een standalone unit met ingebouwde AC-naar-DC-voeding en een nominale uitgang van 12.5A; de SVM1-40S (H103) is een FSSB-interface railmodule met een nominale uitgang van 9.4A die stroom trekt uit een gedeelde alpha PSM. De SVU1-40 is architectonisch onafhankelijk; de SVM1-40S is architectonisch geïntegreerd.

De SVU1-40 bevindt zich ook in een hogere stroomklasse (12.5A vs 9.4A). Beide drijven middelgrote alpha motoren aan, maar de SVU1-40 dekt de grotere motoren in die klasse. Vervang de SVU1-40 door een andere SVU1-40; substitutie met een SVM vereist een volledige verandering van de systeemarchitectuur.

V4: Welke alarmcodes duiden op storingen in de SVU1-40?

De 7-segment LED op het voorpaneel van de unit toont alarmcodes. Alarm 8 (overstroom/IPM-alarm) is het meest voorkomende, meestal veroorzaakt door een doorbraak van de isolatie van de motorwikkeling — ontkoppel de motorkabels en test de isolatieweerstand voordat u de unit afschrijft. Alarm 5 duidt op een lage DC-link spanning; controleer de driefasige AC-ingangsspanning en de interne zekeringen.

Alarm 1 duidt op een interne ventilatorstoring of een lage 5V-voeding.

Alle alarmcodes voor de SVU1-40 zijn gedocumenteerd in de B-65192 handleiding. Pak elke ventilatorstoring onmiddellijk aan — bij een continue uitgang van 12.5A genereert de unit aanzienlijke warmte die de ventilator moet afvoeren.

V5: Is de regeneratieve ontladingscapaciteit van de SVU1-40 belangrijk om te weten voor installatie?

Ja. De regeneratieve ontladingscapaciteit van 100W (zonder externe weerstand) is relevant voor assen die snel vertragen vanaf hoge snelheid — meer vertragingsenergie dan 100W die terug wordt geregenereerd naar de interne bus vereist een externe regeneratieve ontladingsweerstand om overspanning op de DC-bus te voorkomen.

Assen met hoge inertie of frequente snelle omkeringen kunnen deze limiet overschrijden tijdens normale productiecycli.

Als de machine DC-link overspanningsalarmen genereert tijdens het vertragen, wordt de regeneratieve ontladingscapaciteit overschreden en moet een correct gedimensioneerde ontladingsweerstand aan de installatie worden toegevoegd.
