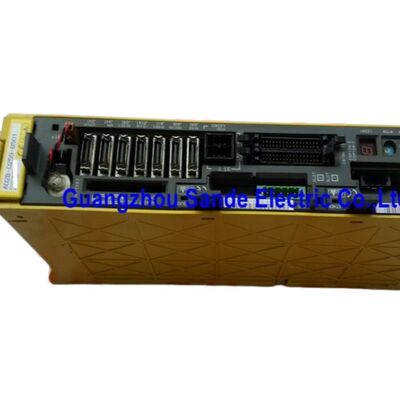

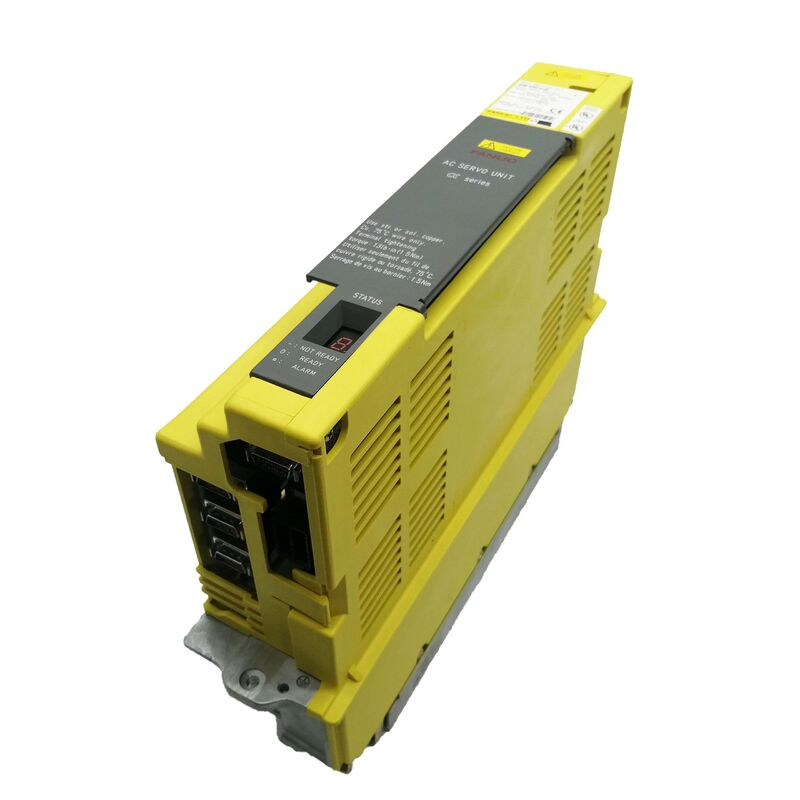

Fanuc Spindle Versterker Module A06B-6089-H106 A06B6089H106 A06B-6089-H106

Fanuc A06B-6089-H106 | Alpha Servo-versterkereenheid — SVU1-130, enkelassig, 200–230VAC / 27A ingang, 52,2A / 230V uitgang, PWM Type B, standalone voeding

Overzicht

De Fanuc A06B-6089-H106 is de SVU1-130 — de grootste enkelassige unit in Fanuc's A06B-6089 alpha servo-versterkereenheid (SVU) serie, met een nominale continue uitgang van 52,2A vanuit een ingang van 200–230VAC, 27A.

De SVU-serie is architectonisch verschillend van de SVM-module serie: waar de SVM-modules afhankelijk zijn van een externe PSM (Power Supply Module) om de gedeelde DC-bus te leveren, bevatten de SVU-units hun eigen geïntegreerde voeding, die hun eigen AC-netingang direct gelijkricht en de interne DC-bus genereert waaruit het uitgangsstadium werkt.

Dit standalone ontwerp geeft de SVU volledige plaatsingsvrijheid binnen de machine — waar driefasige wisselstroom beschikbaar is, kan een SVU worden gemonteerd, alleen verbonden met de CNC via de PWM-interfacekabel.

De 52,2A uitgangscapaciteit van de SVU1-130 plaatst deze stevig in de zware-as-klasse voor een standalone alpha servo-unit. De standaard motorcombinatie is de α40/3000 — een alpha servo-motor met groot frame die een hoge continu-koppel levert bij nominaal toerental, gebruikt op zware CNC-werktuigmachineassen waar de diameter van de kogelomloopspindel, de massa van de slede en de snijkrachten een continu-stroom vereisen die hoger is dan wat lichtere servo-motoren kunnen leveren.

De drie IGBT-transistors in de H106 (vergeleken met de enkele IPM-modules in kleinere SVU-units) weerspiegelen de ontwerpmarge die nodig is voor dit stroomniveau.

Als top van de SVU1 enkelassige serie is de H106 per definitie de krachtigste standalone alpha-unit die beschikbaar is.

Dit kenmerk maakt het een logische keuze voor werktuigmachines waarbij een specifieke as een hoge continue stroom vereist, maar de machinebouwer de extra infrastructuur van een volledige SVM/PSM-stack voor die enkele zware as wil vermijden — de SVU direct op de motorlocatie positioneren met een korte voedingskabel in plaats van hoogstroom motorbekabeling over de volledige machine lengte te leiden.

Belangrijkste specificaties

SVU Architectuur — Ingebouwde Voeding, Flexibiliteit voor Externe Installatie

Het bepalende kenmerk van elke SVU-unit — en de reden dat deze productfamilie naast het SVM/PSM-modulesysteem bestaat — is de geïntegreerde AC-naar-DC-converter.

Het interne voedingsgedeelte van de SVU ontvangt driefasige AC-ingang, gelijkricht deze naar een interne DC-busspanning en voedt dit aan het IGBT-uitgangsstadium dat de servomotor aanstuurt. Deze integratie elimineert de afhankelijkheid van een centrale PSM voor de as die de SVU dekt.

In praktische werktuigmachineontwerpen vertaalt dit zich in installatieopties die het SVM-systeem niet kan bieden. Een grote draaitafel aan het uiteinde van een machinebed, een onafhankelijk gemonteerde Z-as kogelomloopspindelassemblage, of een portaalkruisbalkglijder — elk van deze kan zijn eigen SVU-unit lokaal gemonteerd hebben, alleen verbonden met de elektrische kast van de machine via de PWM-interfacekabel en een AC-voeding.

De motorvoedingskabel is kort — alleen van de SVU naar de aangrenzende motor — in plaats van de volledige machine lengte te lopen vanaf een centrale kast.

De drie IGBT-transistors van de SVU1-130 (vs de enkele IPM in de kleinere SVU1-80) bieden de stroomcapaciteit en piekvermogensmarge die de acceleratiekenmerken van de α40 motor vereisen.

Deze transistors en de interne zekeringen zijn de belangrijkste onderhoudbare componenten binnen de unit; het bedradingsbord en het besturingsbord worden niet afzonderlijk verkocht, maar worden aangepakt tijdens gespecialiseerde reparaties.

PWM Type B Interface

De A06B-6089-H106 gebruikt het PWM Type B communicatieprotocol — dezelfde alpha-serie seriële PWM-interface die wordt gebruikt door de A06B-6080 SVM Type B modules.

De CNC-besturingsserie van de machine bepaalt of Type B correct is: Series 0-D, 16B, 18B en 21B besturingen gebruiken Type B, terwijl Series 0-C, 16A, 18A en 21A Type A gebruiken.

De SVU1-130 communiceert met de CNC via een speciale PWM-kabel vanaf de servo-as-interfacekaart van de CNC. Dit is een punt-naar-punt verbinding — één kabel per as — in plaats van de gedeelde seriële bus die door latere FSSB-gebaseerde versterkersystemen wordt gebruikt.

Testen van de SVU1-130 moet worden uitgevoerd op een Series 0 Model D besturing met een Type B askaart, wat de primaire besturingsgeneratie is waarvoor deze unit is ontworpen.

Geteste units die zijn geverifieerd op deze besturingsgeneratie met een geschikte α40-klasse motor, hebben niet alleen de uitgangsstadium transistors gevalideerd, maar ook de PWM-decodeer- en stroomregulatiefuncties van het besturingsbord.

Veelgestelde vragen

V1: De A06B-6089-H106 heeft een ingebouwde voeding — heeft hij nog steeds een aansluiting op de alpha PSM nodig?

Nee. De ingebouwde voeding van de SVU-unit werkt volledig vanuit zijn eigen driefasige AC-ingangsaansluiting. Hij heeft geen DC-busconnector en vereist geen externe PSM. De CNC wordt alleen via de PWM-interfacekabel op de SVU aangesloten.

De voeding naar de unit is driefasige AC van de stroomdistributie van de machine, gescheiden van de alpha-module rail van de aandrijfunit.

Dit is het fundamentele ontwerpverschil tussen de SVU (zelfstandig) en de SVM (vereist PSM DC-bus).

V2: Wat is de α40/3000 motor, en waarom past de SVU1-130 specifiek bij hem?

De α40/3000 is een AC-servomotor met groot frame uit de alpha-serie, nominaal 40 Nm continu-koppel bij 3000 tpm — een van de grootste alpha-serie motoren in het standaard productassortiment.

Hij trekt een hoge continue stroom bij volledige bewerkingsbelasting, waardoor de continue uitgangsrating van 52,2A van de SVU1-130 nodig is om het koppel te handhaven zonder overstroomalarmen van de aandrijving tijdens snijbewerkingen.

Het gebruik van een kleinere SVU-unit op een α40 motor zou overstroomalarmen veroorzaken onder volledige belasting. De match tussen de nominale motorstroom en de uitgangsrating van de versterker is de essentiële compatibiliteitsparameter.

V3: Hoe verhoudt de SVU1-130 zich tot de SVU1-80 (A06B-6089-H105) uit dezelfde serie?

Beide zijn enkelassige standalone alpha servo-units met ingebouwde voedingen en PWM Type B interface. De SVU1-80 levert 18,7A uitgang (afgestemd op α12-klasse motoren) vanuit een 17A ingang, met een enkele IPM-transistor.

De SVU1-130 levert 52,2A uitgang (afgestemd op α40-klasse motoren) vanuit een 27A ingang, met drie IGBT-transistors.

De SVU1-130 is ongeveer drie keer de stroomuitgang van de SVU1-80, gedimensioneerd voor proportioneel zwaardere machineassen. Beide hebben vergelijkbare fysieke verpakkingen — het standalone SVU-formaat — maar de H106 is fysiek groter om zijn drievoudige uitgangsstadium te huisvesten.

V4: Welke alarmcodes geven een storing in de A06B-6089-H106 aan?

De 7-segment LED-displays van de SVU-unit geven alarmcodes weer die specifiek zijn voor de SVU-serie. Veelvoorkomende codes zijn: Alarm 1 (interne ventilatorfout of lage 5V), Alarm 3 (DC-buszekering doorgebrand of overstroom), Alarm 5 (lage DC-link spanning — controleer AC-ingang), Alarm 8 (L-as overstroom — controleer motorisolatie tot honderden megaohms), en Alarm 9 (L-as IPM-alarm). De standaard eerste stap voor Alarm 8 of 9 is het loskoppelen van de motorvoedingskabels en het testen van de motorisolatiet weerstand.

Als het alarm verdwijnt met de kabels losgekoppeld, zit de storing in de motor of kabel, niet in de SVU-unit.

V5: Kan de A06B-6089-H106 worden gerepareerd, of is omruilen de enige optie?

Reparatie is beschikbaar bij specialisten. De drie IGBT-transistors zijn de meest vervangen componenten — ze falen wanneer motorisolatieafbraak doorgaande foutstroom naar het uitgangsstadium veroorzaakt. Interne zekeringen en de koelventilator zijn routineonderdelen.

Het bedradingsbord (A20B-2002-0050) en het besturingsbord (A20B-2002-003x) worden niet afzonderlijk door Fanuc verkocht, maar gespecialiseerde reparatiefaciliteiten hebben ze op voorraad en pakken bordniveaufouten aan tijdens revisie.

Omruilen — het leveren van de defecte unit en het ontvangen van een geteste, gegarandeerde gereviseerde SVU1-130 — is de snelste weg terug naar productie voor een stilstaande machine.
