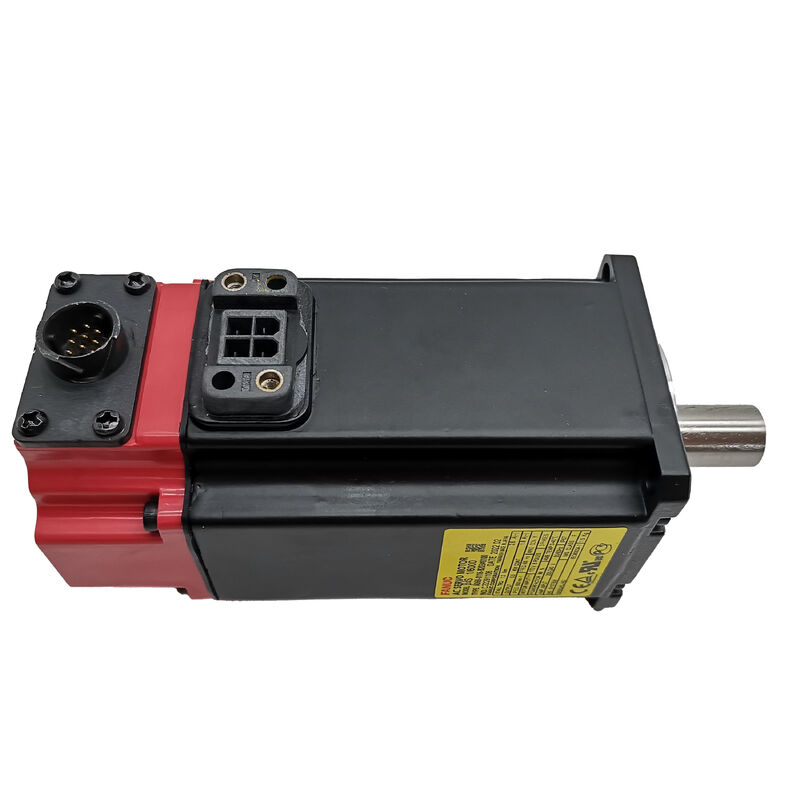

Fanuc A06B-0116-B203 AC servomotor
βiS 1/6000, 6.000 RPM, sleutelwacht, B64iA Absolute Encoder
Productoverzicht
Deelnummer:A06B-0116-B203
Ook gezocht als:A06B0116B203, FANUC A06B-0116-B203, Fanuc Beta iS servomotor BIS1/6000
Motormodel:βiS 1/6000 (Beta iS 1/6000)
Classificatie:Fanuc Beta iS-serie AC borstelloze servomotor -- 0,5 kW, 6.000 t/min, rechte as met sleutelweg, geen rem, B64iA Absolute Encoder, IP65
Technische specificaties
| Parameter |
Waarde |
| Deelnummer |
A06B-0116-B203 |
| Motormodel |
βiS 1/6000 |
| Nominale output |
0.5 kW |
| Maximale snelheid |
6,000 t/min |
| Inlaatspanning van de motor |
172 V (3-fase) |
| Stroom |
1.8 A (normaal) / 2,6 A (piek) |
| Fases |
3 fasen |
| Encoder |
B64iA (absoluut, 64.000 ppr) |
| Type as |
Rechte met toetsenbord (ST, KEY) |
| Elektromagnetische rem |
Geen |
| Beschermingscategorie |
IP65 |
| Isolatie klasse |
Klasse F |
| Werktemperatuur |
0°C tot +40°C |
| Compatibele versterkers |
Servoversterkers van de serie Fanuc βi (βiSV) |
| Compatibele controles |
Fanuc-serie 0i, 16i, 18i, 21i, 30i, 31i, 32i |
| Oorsprong |
Japan |
Prestatievoordelen
Zesduizend RPM in een halve kilowatt
De6,000 rpm maximumop een 5 mm grote kogelschroef in directe koppeling,Dit zorgt voor 30 m/min lineaire traverse, gelijk aan de snelle traverse-capaciteit van grotere alfa-seriesmotoren, terwijl slechts 1.8 ampère bij nominale omstandigheden.
De0.5 kW nominaal vermogenis correct afgestemd op secundaire positioneringsassen, ATC-mechanismen, compacte draaibankvoeringen en kleine bewerkingscentraleassen voor het snijden van aluminium en niet-derdenmaterialen.000 t/min van vergelijkbare Fanuc-motoren, die een hogere productiviteit biedt voor toepassingen waarbij de prestaties van de cyclus worden beperkt door de tijd die de as doorkruist.
Sleutelas voor positieve koppeltransmissie
De rechte as met sleutelweg zorgt voor een positieve mechanische betrokkenheid voor de koppeloverdracht, waardoor micro-slip wordt voorkomen bij toepassingen met een hoge omkering.Dit zorgt voor een consistente positionering nauwkeurigheid over duizenden richting omkering per shiftBij het vervangen van deze motor moet de koppelknop een overeenkomstige sleutelboor hebben.
B64iA Absolute encoder voor onmiddellijke opstart
DeB64iA absolute codeerderHet systeem heeft een snelheid van 64.000 pulsen per omwenteling met een positiebehoud van meerdere bewegingen via uitstallingsgebeurtenissen.000 tellen per omwenteling op een 5 mm golfschroef, sluit de positie lus bij ongeveer 78 nanometer per count, voldoende resolutie voor boor-tap positionering, gang-tool slide positionering, en compacte VMC voedingsas controle.
Geen remconfiguratie voor horizontale assen
De configuratie zonder rem is correct voor horizontale assen waarbij de rustpositie wordt gehandhaafd door het servo-slot van de βiSV-versterker.Dit zorgt ervoor dat de motor compact en lichter is dan de remvarianten, terwijl de complexiteit van het remcircuit wordt geëlimineerd. Voor verticale astoepassingen, de geremd variantA06B-0116-B576.
IP65 afdichting voor CNC-omgevingen
StandaardIP65-beschermingVoor toepassingen met directe blootstelling aan koelmiddel, is deA06B-0116-B203#0100varianten van IP67-dichtheid met identieke prestatiespecificaties.
Serievergelijking
De βiS-serie biedt een kosteneffectiviteit die is geoptimaliseerd in vergelijking met de αiF-serie.000De twee families zijn niet uitwisselbaar vanwege verschillende encoderprotocollen, versterkerfamilies en parametersets.
Informatie over de verenigbaarheid
Werkt metServoversterkers van de serie Fanuc βi (βiSV)¢specifiek de βiSV 4 voor deze 0,5 kW vermogensklasse. Compatibele CNC-platforms zijn onder andere Fanuc Series 0i-D, 0i-F, 16i, 18i, 21i, 30i-A, 30i-B, 31i-A, 31i-B en 32i. Niet compatibel met αiSV-versterkers.
Typische toepassingen
- Compacte CNC-bewerkingscentrum en boor-tap voedingsassen- X-, Y- en Z-aandrijvingen op kleinformaat VMC's en boor-tap centra
- met een vermogen van niet meer dan 50 W- X- en Z-glijdendrijven op bandgereedschapsdraaiers
- met een vermogen van niet meer dan 50 W- Invoer- en traverse aandrijvingen op kleine CNC-bewerkingsmachines
- ATC-mechanisme en werktuigmagazine-aandrijvingen- indexering van het werktuigmagazine en ATC-armpositie-aandrijving
Vaak gestelde vragen
Wat is het verschil tussen de standaard B203 en de verzegelde variant B203#0100?
De basis B203 draagt IP65 bescherming tegen stof en gerichte waterstralen. De # 0100 upgrades naar IP67, het toevoegen van weerstand tegen tijdelijke koelmiddel onderdompeling en directe blootstelling aan overstroming.Alle prestatiespecificaties blijven identiek.
De motor heeft een absolute encoder. Waarom doet de as nog steeds thuis op power-up?
Controleer of de back-upbatterij in de βiSV-versterker is uitgeput.
Kan deze motor worden aangedreven door een αiSV versterker in plaats van een βiSV?
De αiSV is ontworpen voor Alpha-i-motoren met verschillende parameters en stroomvermogens.
Wat zijn de meest voorkomende storingsmodi en is de motor te repareren?
B64iA-codeerfouten door verontreiniging van koelmiddelmist en lageraf slijtage komen het meest voor.
Kan de sleutelas B203 een gladde as B078 rechtstreeks vervangen?
Nee. Het type as bepaalt de koppelingsinterface. Een sleutelachtsysteem vereist een knooppunt met een overeenkomstige sleutelboor.
