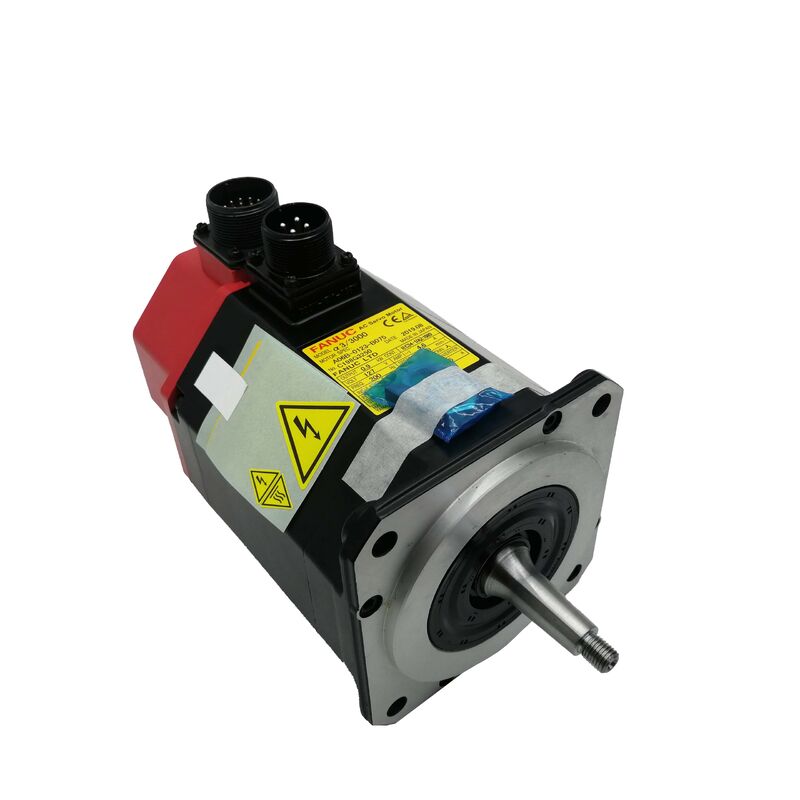

Fanuc A06B-0123-B075 AC Servomotor
Alpha 3/3000, Tapschoef, A64 Encoder, Geen Rem
Productoverzicht
Onderdeelnummer: A06B-0123-B075
Ook gezocht als: A06B0123B075, FANUC A06B-0123-B075, Fanuc Alpha 3/3000
Motormodel: α 3/3000
Serie: Fanuc Originele Alpha Serie
Classificatie: Fanuc Alpha Serie AC Borstelloze Servomotor -- 3 Nm Koppel bij stilstand, 0,9 kW, 3.000 tpm, Tapschoef, Geen Rem, A64 Incrementele Encoder, IP65
Technische Specificaties
| Parameter |
Waarde |
| Onderdeelnummer |
A06B-0123-B075 |
| Motormodel |
α 3/3000 |
| Nominaal vermogen |
0,9 kW |
| Koppel bij stilstand |
3 Nm |
| Stroom bij stilstand |
4,6 A |
| Nominale snelheid |
3.000 tpm |
| Motor ingangsspanning |
127V (3-fase) |
| Encoder |
Alpha A64 (incrementeel, 64.000 ppr) |
| As type |
Taps met spie |
| Elektromagnetische rem |
Geen |
| Beschermingsgraad |
IP65 |
| Compatibele versterkers |
Fanuc originele alpha serie SVU versterkers |
| Compatibele besturingen |
Fanuc Serie 0, 15, 16, 18 (originele alpha generatie) |
| Herkomst |
Japan |
Alpha 3/3000 in de Alpha Familie
De originele Fanuc alpha serie aangedreven CNC-werktuigmachines door de jaren '90 en 2000, met veel machines nog steeds in productie vandaag. De A06B-0123-B075 biedt een identieke vervangingsoplossing wanneer deze motoren defect raken.
Met 3 Nm koppel bij stilstand en 0,9 kW vermogen, neemt de α 3/3000 een compacte plaats in binnen het originele alpha-bereik, waardoor het ideaal is voor lichtere voedingsassen op kleine tot middelgrote CNC-werktuigmachines. Toepassingen omvatten X- en Z-aandrijvingen op compacte draaibanken, hulpassen op bewerkingscentra en secundaire positioneringsmechanismen.
De 3.000 tpm nominale snelheid gecombineerd met een kogelomloopspindel met een spoed van 5 mm levert een snelle doorvoerprestatie van 15 m/min. De 127V motor ingangsspanning bij 4,6A stroom bij stilstand bevestigt compatibiliteit met originele alpha SVU versterkers.
Tapschoef Ontwerp
De precisiegeslepen tapschoef met spie biedt een zelfcentrerende koppeling die herhaalbare positionering garandeert. De conische geometrie registreert automatisch de naaf concentrisch tijdens installatie, terwijl de spie zorgt voor positieve koppeloverdracht.
Installatie Opmerking: Gebruik altijd een geschikte trekker die op het naaffront wordt aangebracht tijdens het verwijderen. Gebruik nooit wiggen of slag op de naaf. Inspecteer de taps en boringen voor herinstallatie op de nieuwe motor.
A64 Incrementele Encoder Compatibiliteit
De Alpha A64 encoder levert 64.000 pulsen per omwenteling via de parallelle incrementele encoderinterface. Belangrijke operationele overwegingen:
- Homing vereist bij elke inschakeling: De A64 behoudt de positie niet bij uitschakeling
- Generatie-specifieke compatibiliteit: Incompatibel met αi serie versterkers die seriële encoderprotocol vereisen
- Vereist originele Fanuc alpha SVU versterker voor correcte werking
Bij 64.000 ppr op een kogelomloopspindel met een spoed van 5 mm is de resolutie van de positielus ongeveer 78 nm per puls.
Geen Rem Configuratie
De B075 aanduiding bevestigt geen elektromagnetische rem. De aspositie in rust wordt gehandhaafd door de servo-vergrendeling van de alpha SVU versterker, wat voldoende is voor horizontale assen zonder zwaartekrachtcomponenten.
Belangrijk: Gebruik voor verticale assen of schuine voedingen die mechanische borging vereisen, de variant met rem A06B-0123-B175. De B075 is geen veilige vervanging op assen met zwaartekrachtbelasting.
A06B-0123 Serie Configuratie Referentie
| Onderdeelnummer |
As |
Rem |
Encoder |
| A06B-0123-B075 |
Tap |
Geen |
A64 incrementeel |
| A06B-0123-B175 |
Tap |
Ja (rem) |
A64 incrementeel |
| A06B-0123-B075#7076 |
Tap |
Geen |
A64 (IP67) |
Alle varianten delen de α 3/3000 motorlichaam specificaties. Stem de vervangingsconfiguratie exact af op het origineel.
Versterker en CNC Compatibiliteit
Vereist een Fanuc originele alpha SVU versterker. Compatibele CNC-platforms omvatten Fanuc Serie 0, 15, 16 en 18 op de originele alpha generatie. Niet compatibel met αi serie versterkers of β serie aandrijvingen.
Controleer na installatie of de asparameters (motortypecode, stroomlimiet, maximale snelheid) correct zijn ingesteld voor de α 3/3000 specificatie.
Typische Toepassingen
- CNC draaibank X- en Z-voedingsassen - Primaire carriage- en cross-slide aandrijvingen op compacte CNC-draaibanken
- Kleine bewerkingscentrum voedingsassen - X-, Y- en Z-aandrijvingen op compacte verticale bewerkingscentra
- Secundaire en hulpassen - Extra positioneringsaandrijvingen op multi-as machines en draaitafels
Veelgestelde Vragen
Is deze motor compatibel met Fanuc αiSV versterkers?
Nee. De A64 gebruikt de parallelle encoderinterface van het originele alpha platform, wat elektrisch incompatibel is met αiSV versterkers die seriële encoderprotocol vereisen. Deze motor moet worden gekoppeld aan een originele Fanuc alpha SVU versterker.
Waarom homed de as elke keer dat de CNC wordt ingeschakeld?
De A64 is een incrementele encoder zonder positiebehoud bij uitschakeling. Een referentie-terugkeertraject is vereist bij elke inschakeling om de machinecoördinaat vast te stellen, wat normaal gedrag is voor alle originele alpha serie apparatuur.
Kan de B075 (geen rem) een B175 (met rem) motor vervangen?
Alleen op bevestigde horizontale assen zonder zwaartekrachtcomponent. De B175 rem is een veiligheidsmechanisme voor verticale en schuine assen. Servo-vergrendeling alleen kan een as niet onder zwaartekracht vasthouden wanneer de versterker is uitgeschakeld.
Hoe wordt de naaf van de tapschoef correct verwijderd tijdens het vervangen van de motor?
Gebruik een trekker die op het naaffront wordt aangebracht, reagerend tegen het asuiteinde. Gebruik nooit wiggen, beitels of slag op de naaf. Inspecteer na verwijdering beide taps en naafboringen voor herinstallatie.
Is de A06B-0123-B075 repareerbaar, of alleen vervanging?
Volledig repareerbaar. Gekwalificeerde reparatiefaciliteiten behandelen alle veelvoorkomende faalmodi, waaronder lagers vervangen, A64 encoder vervangen, statorwikkelingen repareren en afdichtingen vervangen. Voor faciliteiten die meerdere machines beheren, minimaliseert het aanhouden van een geteste wisselunit de downtime.
