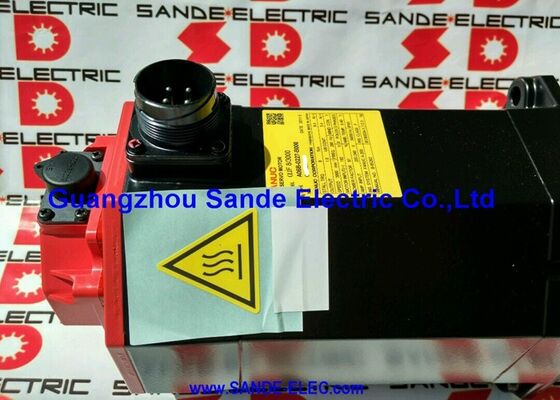

Fanuc A06B-0145-B077 | ALPHA Serie AC22/1500 Servomotor

Onderdeelnummer: A06B-0145-B077

Serie: ALPHA AC Servomotor

Model: AC22 / 1500

Conditie: Nieuw / Gereviseerd / Wisselstuk Beschikbaar

Overzicht

De Fanuc A06B-0145-B077 behoort tot de ALPHA serie AC servomotoren — specifiek het AC22/1500 model, een van de zwaardere motoren in een generatie die diep verankerd raakte in de markt voor kleine tot middelgrote CNC-werktuigmachines.

Waar de AC12 motoren lichtere asbelastingen aankonden, gaat de AC22 tot een continu koppel van 22 Nm en een vermogen van 3,8 kW, wat hem in het bereik brengt van grotere kogelomloopspindels, zwaardere tafel aandrijvingen en toepassingen waar de mechanische belasting meer aanhoudende kracht vereist dan een compacte servo kan leveren.

De rode eindkap is de visuele handtekening van deze ALPHA generatie, en de AC22/1500 was een veelvoorkomend gezicht op de X-, Y- en Z-assen van middelgrote verticale bewerkingscentra, horizontale boormachines en draaibanken waar Fanuc aandrijfsystemen de standaard van de fabrikant waren. Met een maximum van 1.500 omw/min is dit een motor met een laag toerental en een hoog koppel — hij is ontworpen om hard te werken bij gematigde snelheden in plaats van snel te draaien met lichte belastingen.

Fabrieksmatig aangebrachte IP67-afdichting, een rechte uitgaande as en geen geïntegreerde rem kenmerken deze specifieke variant. Het is een eenvoudige, robuuste unit gebouwd voor omgevingen waar koelmiddelblootstelling routine is en de eisen voor as aandrijving constant zijn.

Belangrijkste Specificaties

Waar de AC22 zich bevindt in het ALPHA-bereik

De stap van de AC12 naar het AC22 frame is betekenisvol — het koppel verdubbelt bijna, de stroomopname neemt aanzienlijk toe en de motor groeit fysiek mee.

Op een machine met een zware zadel of een grote werktafel levert de AC22/1500 het aanhoudende koppel dat nodig is om nauwkeurige voedingssnelheden te handhaven onder volledige snijbelasting zonder dat de servo aandrijving schommelt of de as positie-integriteit verliest tijdens een doorgang.

De 1.500 omw/min limiet bepaalt hoe deze motor wordt toegepast. Met typische kogelomloopspindel spoeden op machine-assen, vertaalt 1.500 omw/min zich naar een snelle verplaatsingssnelheid die past bij de machines waarvoor hij is ontworpen — geen motor voor snelle contourbewerking, maar een solide, koppelrijke werkpaard voor assen waar stijfheid onder belasting belangrijker is dan maximale snelheid.

De elektrische frequentie van 100 Hz bij nominale snelheid weerspiegelt deze ontwerp prioriteit.

Draaiend op 19 A nominale stroom, vereist de AC22/1500 een servo-versterker met voldoende stroomcapaciteit.

Dit is een van de meer stroomhongerige motoren in de ALPHA familie in deze maatklasse, en het is de moeite waard om de rating van de aandrijfmodule te controleren bij vervanging of retrofitting.

IP67 Afdichting — Fabrieksstandaard

De IP67-rating op deze variant is geen aftermarket modificatie — hij is vanuit de fabriek in de motor ingebouwd. Asafdichtingen, kabelinvoerpunten en de motorbehuizing zijn allemaal beoordeeld om tijdelijke onderdompeling te weerstaan, wat in een machine-context betekent dat de motor koelmiddelspray, mistverzadiging en de onvermijdelijke vloeistofaccumulatie die zich voordoet rond as aandrijvingsgebieden op drukke productiemachines, aankan.

Voor werkplaatsen die hogedruk koelmiddelsystemen of door-spindel koelmiddelopstellingen gebruiken waarbij vloeistofmigratie rond as aandrijvingen een voortdurend probleem is, vertaalt de IP67-rating zich direct naar een langere gemiddelde tijd tussen storingen in vergelijking met motoren met lagere ingress protection ratings.

Lagerafzetting en wikkelingsdegradatie door koelmiddelindringing behoren tot de belangrijkste oorzaken van voortijdige servomotorstoringen — de afgedichte behuizing pakt beide aan.

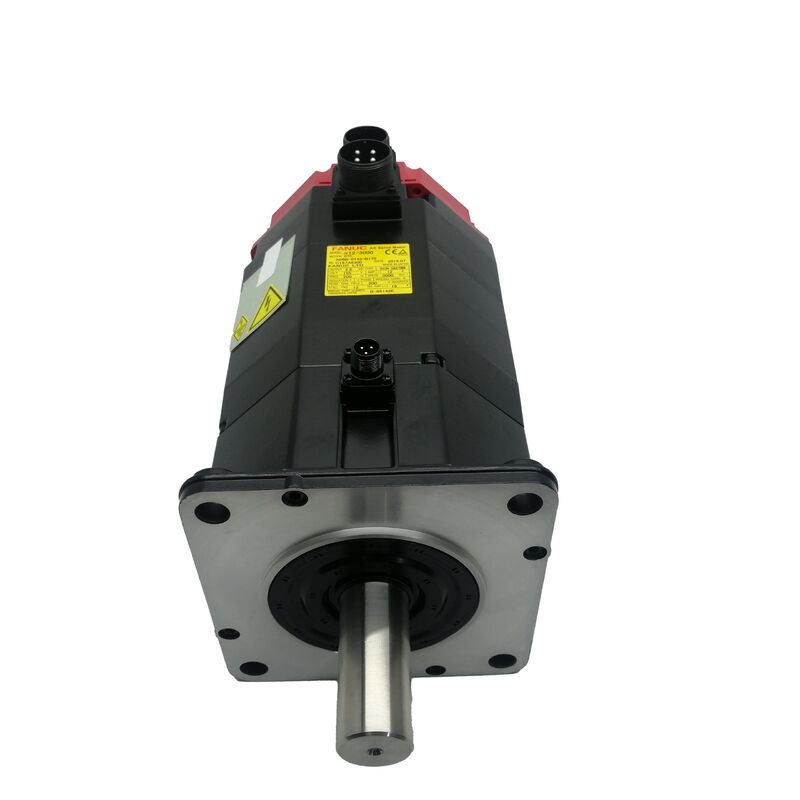

As-, Rem- & Installatie-opmerkingen

De rechte as zonder rem houdt de mechanische en elektrische installatie schoon. Zonder remcircuit om te bedraden en te vergrendelen, is de inbedrijfstelling eenvoudiger en zijn er geen extra 24 VDC remvoedingen te beheren.

Voor horizontale assen of toepassingen waar de servo aandrijving de positie vasthoudt door actieve koppelbehoud, is dit volledig geschikt. Op verticale assen met aanzienlijke zwaartekrachtbelasting moet in plaats daarvan een remvariant worden overwogen — deze motor is niet die variant.

Koppeling aan kogelomloopspindels, tandriemaandrijvingen of servokoppelingen volgt de standaardpraktijk voor de ALPHA AC22 framegrootte.

De afmetingen van de rechte as zijn consistent binnen de ALPHA serie voor deze frameklasse, wat het verkrijgen van koppelingen en aandrijfcomponenten vereenvoudigt bij het onderhouden van bestaande machines.

Aandrijf- & Besturingscompatibiliteit

De A06B-0145-B077 is compatibel met Fanuc ALPHA serie servo-versterkers en werkt samen met het bereik van Fanuc CNC-platforms die actueel waren tijdens deze motor generatie — inclusief Series 0, 0i, 16, 18, 21 en gerelateerde besturingen.

De dimensionering van de servo-versterker moet rekening houden met de 19 A nominale stroom; een ondergedimensioneerde aandrijfmodule zal continue overstroomfouten veroorzaken onder normale asbelastingsomstandigheden.

Zoals bij alle ALPHA serie motoren, moeten de servo-aandrijvingsparameters worden ingesteld om overeen te komen met het specifieke motortype.

De motortypecode, maximale snelheid en encoder specificatie moeten allemaal overeenkomen met de geïnstalleerde motor — vooral belangrijk bij het wisselen tussen AC12 en AC22 framegroottes waar een eerdere reparatie mogelijk een niet-originele vervanging heeft gebruikt.

Inkoop & Conditiebeoordeling

De AC22/1500 ALPHA motor blijft beschikbaar op de gereviseerde en surplus servomarkt. Bij het inspecteren van een gebruikte A06B-0145-B077, controleer de IP67 asafdichting op verharding, scheuren of tekenen van koelmiddel bypass — een verslechterde asafdichting is vaak de eerste indicator dat een motor in een natte omgeving heeft gedraaid buiten zijn levensduur.

Meet de driefasige wikkelingsweerstand op balans en controleer de isolatieweerstand naar aarde. Draai de as met de hand om de lagertoestand te beoordelen.

Elke motor met tekenen van wikkelingsverkleuring, brandlucht of koelmiddelbesmetting in de behuizing moet worden geëvalueerd door een gekwalificeerde servoreparatiewinkel voordat deze opnieuw wordt geïnstalleerd.

Veelgestelde Vragen

V1: Welke servo-versterker is compatibel met de Fanuc A06B-0145-B077?

Deze motor vereist een Fanuc ALPHA serie servo-versterker (SVM of SVU module) die is beoordeeld om ten minste 19 A continue uitgangsstroom te kunnen leveren.

Hij integreert met Fanuc CNC-besturingen, waaronder Series 0, 0i, 16, 18 en 21 platforms. De servo-aandrijving moet worden geparametriseerd met de juiste motortypecode voor de AC22/1500 — ga er niet van uit dat een aandrijving geconfigureerd voor een AC12 motor deze unit correct zal laten draaien zonder een parameterupdate.

V2: Waarom draait de AC22/1500 met een lager maximum toerental dan de AC12 serie motoren?

De AC22 is ontworpen rond een hoog koppel bij gematigde snelheden. Met 22 Nm en 3,8 kW geeft hij prioriteit aan krachtoutput boven rotatiesnelheid — wat precies is wat grotere, zwaardere as aandrijvingen vereisen.

De 1.500 omw/min limiet is een bewuste ontwerp afweging: door de elektromagnetische geometrie van de motor te optimaliseren voor koppeldichtheid in plaats van werking op hoge snelheid, levert hij de as stijfheid en aanhoudende snijkracht die middelgrote werktuigmachines vereisen.

V3: Deze motor heeft geen rem — is hij geschikt voor een verticale as?

Niet zonder aanvullende overwegingen. De A06B-0145-B077 heeft geen geïntegreerde rem, dus de servo-aandrijving moet actieve houdkoppel leveren om beweging van de as te voorkomen wanneer deze stilstaat.

Voor verticale assen met een aanzienlijk gewicht van het werkstuk of de tafel, is een remvariant de veiligere technische keuze. Vertrouwen op alleen de aandrijving voor het vasthouden op een zwaar belaste verticale as brengt risico's met zich mee tijdens noodstop-, servoalarm- of stroomuitvalgebeurtenissen.

V4: Wat betekent IP67 in praktische termen voor een machine-omgeving?

IP67 betekent dat de motor volledig stofdicht is en onderdompeling in water tot één meter gedurende 30 minuten kan weerstaan. In een bewerkingsomgeving betekent dit voornamelijk dat de motor continue koelmiddelsplinters, mist en vloeistofaccumulatie tolereert zonder binnendringen in de behuizing.

Het betekent niet dat de motor geschikt is voor hogedruk sproeireiniging of permanente onderdompeling — maar voor normale blootstelling aan koelmiddel in werktuigmachines, biedt IP67 een significant voordeel in levensduur ten opzichte van motoren met IP54 of IP65 ratings.

V5: Kan de A06B-0145-B077 een AC12 serie motor op dezelfde machine-as direct vervangen?

Nee — niet als een directe drop-in. Het AC22 frame is fysiek groter, de asafmetingen verschillen, de nominale stroom is hoger en de servo-aandrijvingsparameters moeten opnieuw worden geconfigureerd.

Het wisselen tussen AC12 en AC22 motoren op een bestaande as vereist mechanische beoordeling van de motorbevestiging en koppeling, bevestiging dat de geïnstalleerde versterker de hogere stroom kan leveren, en een volledige parametercontrole in de CNC.

Ze als uitwisselbaar behandelen zonder deze verificatie is een zekere manier om een aandrijffout of een mechanisch uitlijningsprobleem te creëren.
