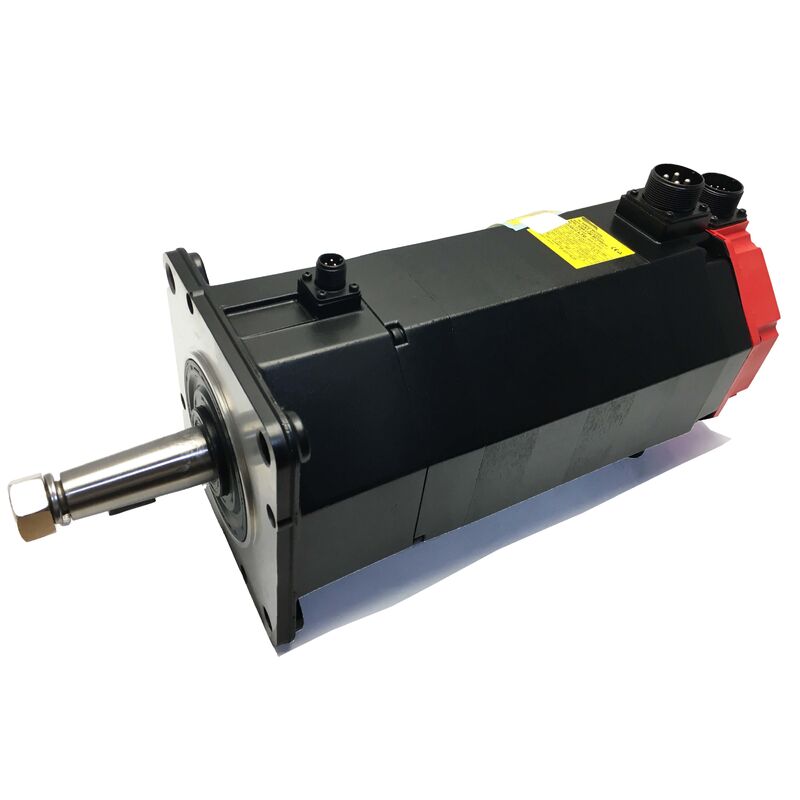

Fanuc A06B-0153-B088 AC Servomotor
Flensmontage, spievertanding rechte as, IP65 bescherming
Onderdeelnummer: A06B-0153-B088
Serie: Fanuc A06B AC Servomotor
Conditie: Nieuw / Gerenoveerd / Wisselstuk beschikbaar
Overzicht
De Fanuc A06B-0153-B088 is een compacte, met flens gemonteerde AC servomotor uit Fanuc's A06B productlijn, met een lange en goed gedocumenteerde servicegeschiedenis in CNC-werktuigmachines, robotwerkcellen en geautomatiseerde productieapparatuur.
Met een continu vermogen van 0,5 kW en een aanloopkoppel van 30 Nm levert deze motor uitzonderlijke prestaties voor zijn vermogensklasse. Het hoge aanloopkoppel maakt hem ideaal voor veeleisende belastingsomstandigheden bij lage snelheden, waarbij houdkracht en aanloopkoppel cruciaal zijn.
Nominaal tot 3.000 omw/min met een spievertanding rechte as, IP65 behuizingsbescherming en een incrementele encoder voor gesloten-lus feedback, blinkt de A06B-0153-B088 uit in compacte asaandrijvingen, draaitafels, klemmekanismen en toepassingen die servo's met een kleine voetafdruk vereisen die aanzienlijke mechanische belastingen aankunnen.
Compatibel met standaard servo-versterker voedingsspanningen (191-230 VAC) die te vinden zijn in Fanuc-aandrijfschakelkasten in wereldwijde werktuigmachine-installaties.
Belangrijkste specificaties
| Parameter |
Waarde |
| Uitgangsvermogen |
0,5 kW (0,67 pk) |
| Aanloopkoppel |
30 Nm |
| Continu uitgangsstroom |
Ca. 11 A |
| Ingangsspanning |
191 - 230 VAC |
| Maximale snelheid |
3.000 omw/min |
| As type |
Rechte spievertanding as |
| Montage |
Flens |
| Encoder type |
Incrementeel |
| Ingress Protection |
IP65 |
| Geschat gewicht |
0,45 kg |
Gebouwd voor belasting, niet alleen voor snelheid
Hoewel een nominale waarde van 0,5 kW zou kunnen duiden op toepassingen voor lichte belasting, geeft het aanloopkoppel van 30 Nm aan dat de motor is ontworpen voor aanzienlijke houdkracht en krachtoutput bij lage snelheden. Dit maakt hem bijzonder geschikt voor positionerings- en indexeringstaken in plaats van aandrijvingen met hoge snelheid en continu bedrijf.
Toepassingen die positievergrendeling tegen externe belasting vereisen, weerstand tegen terugloop, of acceleratie van middelmatig zware mechanismen vanuit stilstand, profiteren direct van dit koppelkenmerk.
De combinatie van hoog aanloopkoppel, gematigd snelheidsplafond en compacte flensmontage maakt deze motor ideaal voor hulp- en sub-asaandrijvingen, waaronder vierde-as draaitafels, gereedschapswisselsystemen, klemcilinders met servo-feedback en positioneringsfuncties naast de hoofdassen van de machine.
As, montage en integratie
De spievertanding rechte as zorgt voor een positieve mechanische aandrijving die slippen onder schokbelastingen of herhaalde richtingomkeringen voorkomt - essentieel voor indexerings- en positioneringstoepassingen. Dit ontwerp vereenvoudigt de installatie van poelies en koppelingen, met name voor montage en demontage ter plaatse zonder speciaal gereedschap.
Flensmontage biedt een stijve, face-mount interface die direct op machineconstructies of tandwielkastplaten wordt geschroefd. Deze standaardaanpak zorgt voor nauwkeurige uitlijning met aangedreven componenten, waardoor de installatietijd wordt verkort en een consistente mechanische koppeling wordt gehandhaafd gedurende herhaalde verwijderings- en herinstallatiecycli.
Encoder en feedback
De incrementele encoder levert continue aspositie- en snelheidsfeedback aan de servo-aandrijving, waardoor snelheids- en positiebesturing met gesloten lus mogelijk is. Incrementele encoders refereren de positie vanaf een thuis- of markeringspuls bij het opstarten, wat standaardpraktijk is voor servo-systemen van machineassen.
Bij het vervangen van de A06B-0153-B088, controleer of het encoder type en het aantal pulsen van de vervangende motor overeenkomen met het origineel. Het wijzigen van de encoderresolutie zonder de servo-aandrijvingsparameters bij te werken, kan de schaling van de aspositie beïnvloeden en alarmen voor encoder-mismatch genereren.
IP65 bescherming in de praktijk
IP65-classificatie zorgt ervoor dat de motorbehuizing volledig is afgedicht tegen stofindringing en beschermd is tegen waterstralen met lage druk vanuit elke richting. Dit biedt adequate bescherming voor typische werkomgevingen van werktuigmachines en geautomatiseerde cellen, inclusief koelmiddeldamp, reiniging met perslucht, incidentele spatten en algemene luchtvervuiling.
Hoewel een stap onder IP67 onderdompelingsbestendige motoren, biedt IP65 voldoende langdurige bescherming voor de meeste hulp-servotoepassingen. Voor installaties met directe koelmiddelimpact of risico op onderdompeling, moeten extra afscherming of motoren met een hogere classificatie worden overwogen.
Compatibiliteit en toepassingscontext
Het ingangsspanningsbereik van 191-230 VAC komt overeen met standaard Fanuc servo-versterker DC-busspanningen, waardoor deze motor compatibel is met Fanuc servo-aandrijfsystemen. Voor vervanging en retrofitprojecten, verifieer de compatibiliteit van de uitgangsstroomcapaciteit van de servo-versterker met de continue stroomopname van 11 A en zorg voor de juiste motor-typeparameters in de aandrijving voordat u deze in bedrijf neemt.
Gezien zijn compacte formaat en bescheiden vermogensclassificatie, wordt de A06B-0153-B088 vaak gebruikt in kritieke sub-asrollen waar falen de machinestilstand aanzienlijk beïnvloedt. Het aanhouden van een geverifieerd reserveonderdeel wordt aanbevolen voor productiefaciliteiten die afhankelijk zijn van dit motortype voor kritieke toepassingen.
Veelgestelde vragen
V1: Met welke aandrijving of versterker is deze motor ontworpen om te werken?
De A06B-0153-B088 is ontworpen voor gebruik met Fanuc servo-versterkermodules binnen het A06B-product-ecosysteem. De versterker moet het ingangsspanningsbereik van 191-230 VAC van de motor ondersteunen en in staat zijn om ongeveer 11 A continue uitgangsstroom te leveren. Verifieer altijd of de motor-typeparameter van de servo-aandrijving correct is geconfigureerd voordat u de as onder belasting laat draaien.
V2: Waarom is het aanloopkoppel zo hoog ten opzichte van het uitgangsvermogen?
Aanloopkoppel en continu uitgangsvermogen zijn verschillende metingen. Aanloopkoppel wordt gemeten bij nul snelheid en weerspiegelt de maximale krachtoutput in stilstand, terwijl continu uitgangsvermogen rekening houdt met snelheid en thermische limieten van langdurige werking. Een hoge aanloopkoppel-tot-vermogenverhouding duidt op ontwerpoptimalisatie voor houdkracht, positievergrendeling en actuatie bij lage snelheden in plaats van continu bedrijf bij hoge snelheden.
V3: Wat biedt een spievertanding as ten opzichte van een gladde rechte as?
Een spievertanding as biedt een positieve mechanische verbinding tussen de motor en het aangedreven component die niet kan slippen onder koppelstoten of herhaalde omkeringen. Voor indexerings- en positioneringstoepassingen met frequente richtingsveranderingen van de belasting, biedt dit aanzienlijke betrouwbaarheidsvoordelen ten opzichte van gladde askoppelingen die volledig afhankelijk zijn van klemmingskracht.
V4: Is IP65 voldoende voor een installatie die is blootgesteld aan koelmiddel?
IP65 biedt volledige stofbescherming en weerstand tegen waterstralen met lage druk, wat de meeste incidentele blootstelling aan koelmiddel in werkomgevingen van werktuigmachines dekt. Voor locaties met directe hogedruk koelmiddelsproeien of risico op regelmatige onderdompeling, zijn motoren met IP67 of hogere classificatie geschikter. Beoordeel de plaatsing van de motor en lokale afscherming tijdens de installatieplanning.
V5: Wat moet ik controleren bij het inkopen van een gebruikte A06B-0153-B088?
Meet de driefasige wikkelingsweerstand tussen alle fasen voor gebalanceerde waarden. Controleer de isolatieweerstand van de wikkelingen naar aarde. Draai de as met de hand om de staat van de lagers te beoordelen en controleer of de spievertanding onbeschadigd is. Inspecteer de encoderconnector en kabeluitgang op integriteit. Voer voor eenheden met een onbekende servicegeschiedenis testen uit op de werkbank, inclusief verificatie van het encodersignaal en proefdraaien zonder belasting tot de nominale snelheid voordat u deze installeert.
