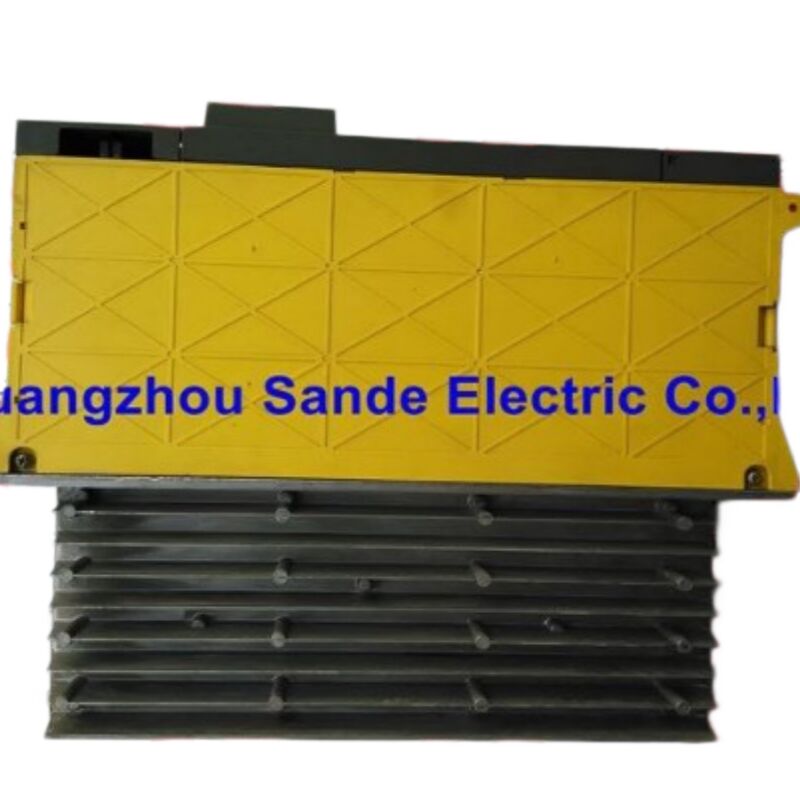

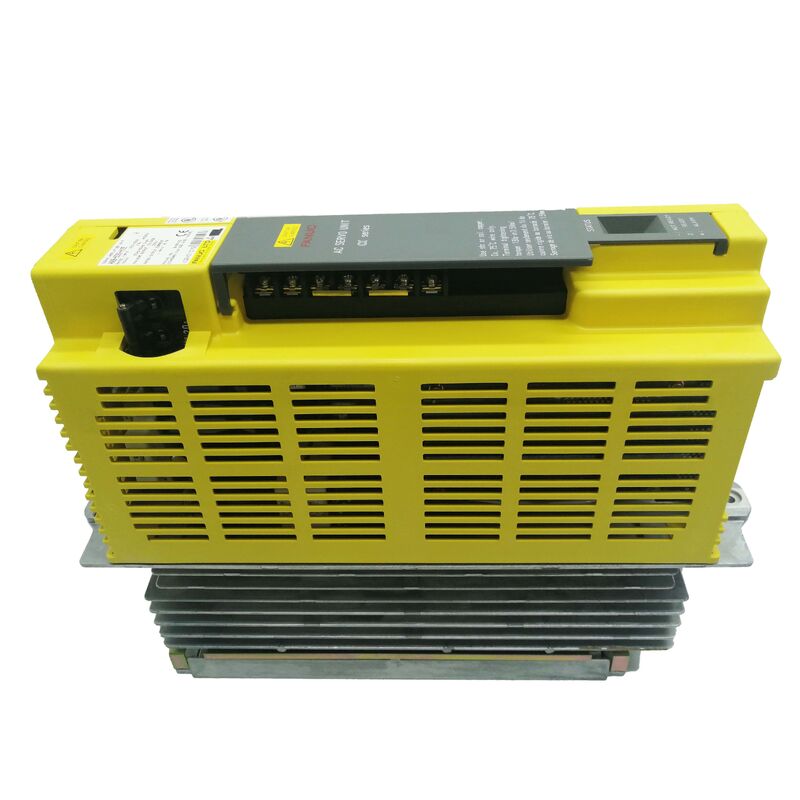

FANUC A06B-6089-H322 — Alpha SVU3-12/12/20: Drie Assen, Twee Stroomniveaus, Eén Zelfstandige Unit

Niet elke as op een bewerkingscentrum trekt dezelfde belasting. De Z-as van een verticaal bewerkingscentrum die tegen de zwaartekracht in vecht met een zware spindelkop heeft meer stroom nodig dan de lichtere X-as die een lege tafel traverseert. De roterende B-as van een horizontale kotterbank die onder een werkstuk indexeert, heeft andere koppelvereisten dan de twee lineaire assen die op hoge snelheid cyclisch bewegen. Machinebouwers die dit begrepen, maakten dienovereenkomstig keuzes voor de aandrijving — en de A06B-6089-H322 weerspiegelt precies die gedachte.

Aangeduid als SVU3-12/12/20, is dit een asymmetrische drievoudige as-unit uit FANUC's alpha SVU-familie. De L- en M-assen zijn elk beoordeeld op 3A uitgang (12-klasse), geschikt voor lichtere alpha servomotoren die taken met lagere belasting uitvoeren. De N-as gaat omhoog naar 5,9A (20-klasse), geschikt voor een motor met significant hogere koppelvereisten. Alle drie de assen delen één behuizing, één voeding en één set stroomingangsklemmen. De voetafdruk van de kast blijft compact; de asstroomtoewijzing komt overeen met de werkelijke belastingsprofielen van de machine.

Sande Electric heeft de A06B-6089-H322 op voorraad in nieuwe en gebruikte staat, wereldwijd verzonden binnen 0–3 werkdagen.

Inzicht in de Alpha SVU: Een Zelfstandige Architectuur

De aanduiding "SVU" in FANUC's alpha-serie staat voor Servo amplifier Unit — een naamgevingsconventie die één kritieke technische implicatie met zich meebrengt: de unit bevat zijn eigen ingebouwde gelijkrichter en DC-bus. Het wordt rechtstreeks aangesloten op de inkomende driefasige wisselstroom en converteert deze intern. Er is geen externe voedingseenheid nodig en er hoeft geen gedeelde DC-bus te worden vooraf ingesteld in de aandrijfkast voordat deze unit kan werken.

Dit onderscheidt de 6089 SVU-familie fundamenteel van de 6079 en 6080 alpha SVM (Servo Module) families. Een SVM-module uit die series — zoals de SVM3 drievoudige as-modules — moet worden gekoppeld aan een afzonderlijk geïnstalleerde voedingseenheid die de gedeelde DC-busspanning levert. De SVU niet. Het is een zelfstandige installatie: sluit wisselstroom aan, sluit motor kabels en encoder feedback aan, bedraad de PWM-interface naar de CNC, en de as is klaar.

Deze architectuur maakt de 6089 SVU een praktische keuze voor machines waar individuele aandrijvingsplaatsing bij de as — in plaats van in een gecentraliseerde kast — wenselijk is. Het vereenvoudigt ook de foutisolatie: een SVU-storing beïnvloedt alleen de assen die door die unit worden aangedreven, terwijl een SVM-voedingsstoring elke module die die bus deelt, uitschakelt.

De H322 in Context: Het Lezen van het 6089 Drievoudige Asbereik

De 6089-serie gebruikt een logische nummeringsconventie voor zijn drievoudige as SVU-lijn. De suffix codeert de stroomcombinatie over de L-, M- en N-kanalen:

De H322 zit tussen de volledig symmetrische H321 (allemaal 12-klasse) en de H323 (één 12/twee 20-klasse). De specifieke combinatie — twee lichte assen en één as van het middensegment — past natuurlijk bij machines waarbij twee assen lineaire bewegingen met vergelijkbare taken uitvoeren, terwijl de derde iets zwaarders aandrijft. De N-as met 5,9A is geen "zware" aandrijving; het ondersteunt alpha motoren in het bereik van β2/3000 tot α4/4000, consistent met een primaire as van gemiddelde grootte in plaats van een grote freeskop.

Een gevolg van de asymmetrische stroomconfiguratie dat het vermelden waard is: de N-as heeft meer thermische dissipatie onder belasting dan de L- en M-assen. Op machines met hoge N-ascycli is het thermisch beheer van de unit — luchtkoeling rond het uitgangsstadium — belangrijker voor het N-kanaal dan voor de andere twee. Goede kastventilatie en voldoende vrije ruimte rond de unit zijn belangrijk wanneer de N-as continu op of nabij zijn nominale stroom van 5,9A draait.

Technische Specificaties

De Ongebruikte As Voorziening: Wat Te Doen Als Niet Alle Drie Kanalen Actief Zijn

Drievoudige as SVU-units worden soms geïnstalleerd op machines die minder dan drie assen actief gebruiken via die unit. Een machine die is geconfigureerd, een as die buiten gebruik is gesteld, of een SVU die met extra capaciteit is geselecteerd — deze situaties kunnen één of meer kanalen inactief laten.

FANUC's documentatie voor de 6089 SVU-familie behandelt dit direct. Wanneer een as niet is aangesloten op een motor, moet de kabel tussen de CNC en de servo-versterker unit voor die as worden verwijderd en een dummy connector op zijn plaats worden geplaatst. De dummy connector vereist dat pinnen 8 en 10 worden kortgesloten — dit signaleert aan de aandrijving dat het noodstopcircuit van de as voor dat ongebruikte kanaal is voldaan. Zonder de dummy connector op een ongebruikte as, kan de SVU een alarmconditie voor dat kanaal weergeven bij het opstarten of tijdens bedrijf, omdat de open noodstoplus wordt geïnterpreteerd als een storing. Dit is een veelvoorkomende bron van verwarrende alarmen wanneer een 6089 SVU wordt geïnstalleerd met minder actieve assen dan zijn capaciteit.

6089 versus 6090: Broer-en-zus Series, Verschillende Motor Generaties

Zowel de 6089 alpha SVU als de 6090 SVUC-serie (apart behandeld in deze catalogus) zijn zelfstandige servo-versterker units met ingebouwde voedingen en PWM-interfaces — architectonisch zijn ze conceptueel equivalent. Het verschil zit in de motorgeneratie waarvoor ze zijn ontworpen.

De 6090 SVUC-serie is geoptimaliseerd voor de alpha C motorgeneratie — de model C alpha motoren geproduceerd in de vroege tot midden jaren '90. De 6089 SVU richt zich op de bredere alpha series motorfamilie die voorafging aan en overlapt met de C-motoren. Motorcompatibiliteitstabellen in FANUC-documentatie tonen de 6089 gebruikt met motoren in de standaard α1 tot α4 klasse, terwijl de 6090 specifiek verwijst naar αC-aangeduide motoren. In de praktijk is er een aanzienlijke overlap in de machines die de een of de ander kunnen hebben gebruikt, afhankelijk van het bouwjaar en de specificatie van de motor van de OEM op het moment van fabricage.

Bij het inkopen van een vervanging, verifieer altijd het onderdeelnummer van de geïnstalleerde unit (6089 versus 6090) en de aangesloten motoraanduidingen voordat u de vervanging selecteert. Het vervangen van een 6090 door een 6089 op een machine die is bedraad voor de PWM Type A-interface van de 6089 vereist bevestiging dat de servo-interface van de CNC overeenkomt.

Conditie Notities en Voorraad

Nieuwe-oude-voorraad A06B-6089-H322 units in originele verpakking hebben een magazijn garantie van 12 maanden. Dit zijn de voorkeurskeuze voor machines die continue productie ondersteunen waarbij de kosten van ongeplande stilstand de prijsopslag van nieuwe voorraad overschrijden.

Gebruikte geïnspecteerde units zijn functioneel geverifieerd over alle drie de assen en worden aangeboden met een garantie van 3 maanden. Gezien de leeftijd van de 6089-serie — deze units werden geproduceerd in een tijdperk dat nu 25–30 jaar achter ons ligt — varieert de staat van gebruikte inventaris. Neem contact met ons op voordat u bestelt om de inspectiegeschiedenis en beschikbaarheid te bespreken.

Bestelling, Betaling & Verzending

Wereldwijde verzending via DHL en FedEx binnen 0–3 werkdagen na bevestigde betaling. Gecombineerde verzending is beschikbaar voor bestellingen met meerdere items.

Betaalopties:

• Bankoverschrijving (T/T) — alle orderwaarden
• PayPal — bestellingen tot USD $500
• Western Union — alle orderwaarden

Invoerrechten en lokale belastingen zijn de verantwoordelijkheid van de koper op de bestemming.

Garantie & Retourneren

Retourneren geaccepteerd voor units die beschadigd, incompleet, niet zoals beschreven aankomen, of bevestigd niet-functioneel binnen 4 dagen na ontvangst. Unit moet worden geretourneerd met het garantie label intact. Retourzending is de verantwoordelijkheid van de koper. Geen retourzendingen voor onjuiste bestellingen of wijziging van gedachten.

Veelgestelde Vragen

V1: Hoe verschilt de A06B-6089-H322 (SVU3-12/12/20) van de H321 (SVU3-12/12/12), en hoe weet ik welke mijn machine oorspronkelijk gebruikte?

A: De H321 biedt drie identieke kanalen van elk 3.0A — alle assen drijven motoren in de 12-klasse stroombereik. De H322 houdt L en M op 3.0A, maar upgrade N naar 5.9A, waardoor een iets grotere motor op de N-as mogelijk is. De juiste identificatiemethode is het label op de geïnstalleerde unit: het volledige FANUC onderdeelnummer inclusief de viercijferige suffix is aan de zijkant afgedrukt. Als het label versleten is, geven de motor modelplaten op de N-as motor in vergelijking met de L- en M-motoren aan of de N-as een zwaardere motor gebruikt (α4/4000 klasse) of dezelfde lichte motor als de andere. Als de N-motor identificeerbaar groter is, is de H322 de juiste vervanging; als alle drie de motoren hetzelfde kleine model zijn, was de H321 de originele. Het servo-as scherm van de CNC kan ook de motorcode parameters voor elke as weergeven, die direct verwijst naar het motormodel en de stroomklasse vereiste bevestigt.

V2: De 6089 SVU heeft een ingebouwde voeding. Betekent dit dat ik niets anders in de aandrijfkast hoef te veranderen bij het vervangen ervan?

A: In de meeste gevallen wel — de H322 is een directe vervanging die wordt aangesloten op dezelfde driefasige AC-ingang, dezelfde motorstroomkabels en dezelfde PWM-interface bedrading als de originele unit. Er hoeft geen externe aiPS of voedingseenheid te worden aangeraakt. Controleer echter vóór het inschakelen drie dingen: dat de inkomende driefasige AC-spanning binnen de specificatie van 200–230V voor deze unit valt; dat de PWM-interfacekabel van de CNC naar de SVU aan beide uiteinden correct is aangesloten (een losse interfaceverbinding kan onmiddellijk een alarm veroorzaken bij het opstarten dat lijkt op een unitstoring, maar dat is het niet); en dat eventuele ongebruikte as kanalen dummy connectoren hebben geïnstalleerd met pinnen 8 en 10 kortgesloten, als die assen niet op motoren zijn aangesloten. Deze drie controles dekken de meest voorkomende oorzaken van mislukt opstarten na een verder correcte SVU-vervanging.

V3: Kan de A06B-6089-H322 worden vervangen door de A06B-6090-H3xx serie uit dezelfde stroomklasse?

A: De 6090 SVUC-serie gebruikt dezelfde PWM Type A-interface architectuur en vergelijkbare stroomklassen, dus in principe is de elektrische equivalentie aanwezig — maar een directe substitutie vereist bevestiging van de interfacecompatibiliteit op connector niveau. De 6089 en 6090 series zijn ontworpen voor verschillende motorgeneraties (alpha versus alpha C), en hoewel het interface type hetzelfde is, moeten de parameterinstellingen in de CNC voor motorcodes en stroomlimieten overeenkomen met de motor die daadwerkelijk is aangesloten, ongeacht uit welke SVU-serie de vervangende unit komt. Als de motoren van de machine standaard alpha series zijn (niet specifiek aangeduid als alpha C), is een 6089 H322 vervanging de duidelijkere gelijke-voor-gelijke keuze. Als u een 6090 als alternatief overweegt, verifieer dan de motorcode in de CNC-parameters voordat u de substitutie maakt, en bevestig dat er geen interface bedradingsadapter nodig is.

V4: Na het installeren van een vervangende H322, toont de CNC direct een servo alarm 9 (M-as overstroom) bij het inschakelen van de as. De M-as motor werkte prima voordat de unit uitviel. Wat moet ik controleren?

A: Een M-as overstroom alarm bij de eerste inschakeling na vervanging heeft meestal een van de drie oorzaken. Controleer eerst de M-as motor stroomkabelverbindingen bij de SVU uitgangsklemmen — een verkeerd geplaatste faseklem of een te strak aangedraaide en gebroken klem kan een fase-naar-fase kortsluiting veroorzaken die de overstroombeveiliging onmiddellijk activeert. Ten tweede, verifieer dat de M-as encoder kabel is aangesloten op de M-as feedback ingang op de nieuwe SVU, niet verwisseld met de L- of N-as — een mismatch van de encoder feedback zorgt ervoor dat de stroomlus de positie referentie verliest en overmatige stroom commandeert tijdens het inschakelen van de as. Ten derde, controleer de servo parameter van de CNC voor de M-as (motorcode, parameter 2020) tegen het motorplaatje: als de motorcode niet overeenkomt met het aangesloten motormodel, kunnen de stroomlimietinstellingen van de aandrijving lager zijn ingesteld dan wat de motor daadwerkelijk trekt bij initiële acceleratie, wat een valse overstroom veroorzaakt. Corrigeer de motorcode en schakel de as opnieuw in voordat u concludeert dat de vervangende unit een defect heeft.

V5: De 6089-serie is niet meer in productie. Is er een modern FANUC equivalent, en wat komt er kijken bij het upgraden in plaats van het vervangen van gelijke voor gelijke?

A: Er is geen directe moderne equivalent — de 6089 SVU architectuur (zelfstandige PWM standalone unit) heeft geen huidige FANUC opvolger die kan worden vervangen zonder bredere systeemwijzigingen. De moderne alpha i en beta i aandrijf families gebruiken FSSB glasvezel interface en vereisen voor de SVM modules een gedeelde aiPS voeding bus. Upgraden van een 6089 SVU installatie naar een moderne aandrijf architectuur omvat het vervangen van de servo interface kaart van de CNC (of de CNC zelf), het vervangen van de voeding regeling van de aandrijf kast, het vervangen van de SVU door een compatibele FSSB of beta i aandrijving, en mogelijk het opnieuw parametriseren van de CNC voor de nieuwe motor/aandrijving combinatie. Voor de meeste machines die nog draaien op Series 15, 16, of 18 CNC systemen, vertegenwoordigt dit een volledige revisie van het CNC en aandrijfsysteem in plaats van een componentwissel. Het praktischere pad om een machine op basis van de 6089 in productie te houden, is het aanhouden van een voorraad van geteste gebruikte H322 units. Neem contact met ons op om de beschikbaarheid van voorraad en bulkinkoop te bespreken als u meerdere machines van dit type in uw faciliteit heeft.
