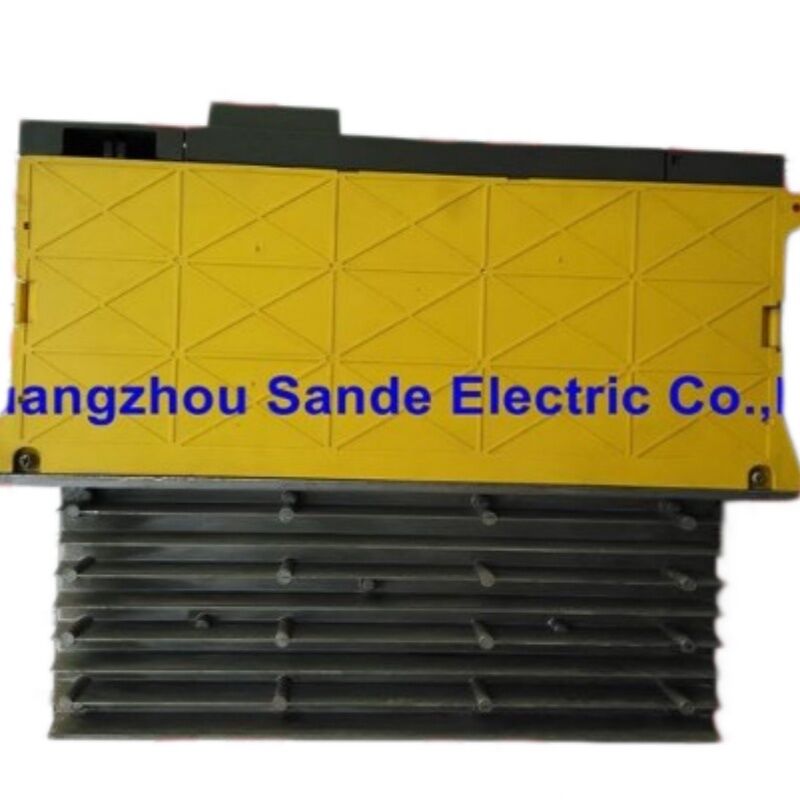

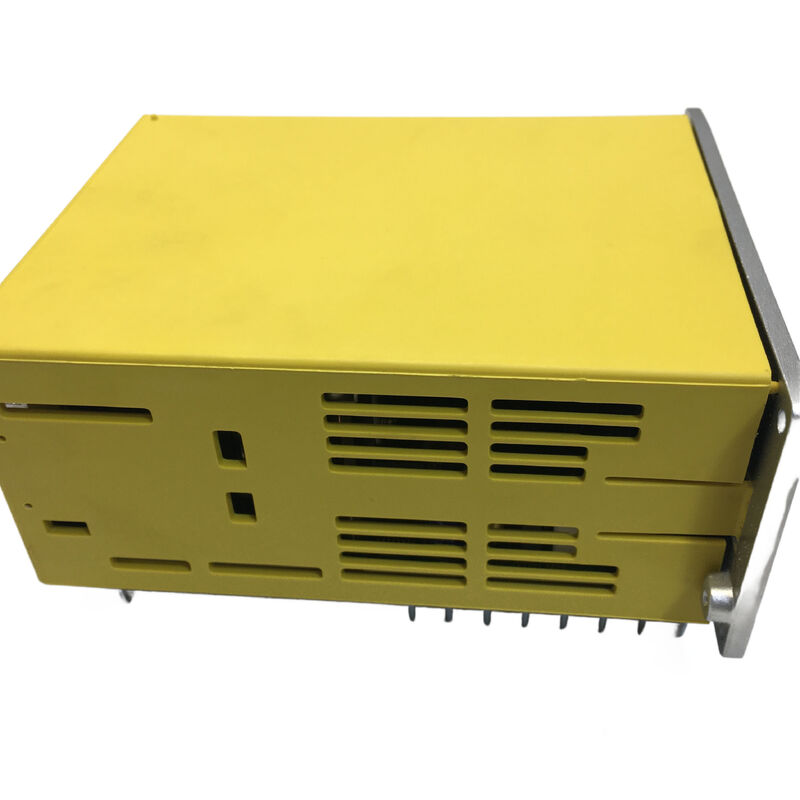

FANUC A06B-6090-H244 — Alpha C Series SVUC2-40/40, De Symetrische Dual-Axis Drive voor Twin-Motor Toepassingen

Er is een specifieke klasse CNC-machines die tegelijkertijd identieke eisen stelt aan twee assen: twin-kolom bewerkingscentra, horizontale freesmachines met dubbele pallet, gesynchroniseerde draaibanken met dubbele spindel waarbij de X- en Y-assen belastingprofielen delen, of elke configuratie waarbij een machinebouwer twee motoren van hetzelfde formaat op één versterker heeft gecombineerd om kastruimte te besparen en bedrading te vereenvoudigen. De A06B-6090-H244 is precies voor die configuratie ontworpen.

Aangeduid als SVUC2-40/40 in FANUC's Alpha C versterkerreeks, stuurt deze unit twee assen — L en M — aan met identieke nominale uitgang van 8,7A op elk kanaal. Beide kanalen zijn gelijk. Er is geen asymmetrie, geen "zware" primaire as gekoppeld aan een lichtere secundaire. De 40/40-aanduiding maakt het direct duidelijk: dezelfde stroomklasse, hetzelfde aandrijfvermogen, op beide uitgangen. Voor machines gebouwd rond gematchte α12 servomotoren die in parallelle toepassingen draaien, is deze drive de juiste en originele apparatuurkeuze.

Sande Electric heeft de A06B-6090-H244 op voorraad in nieuwe en gebruikte staat voor wereldwijde verzending binnen 0-3 werkdagen.

De Alpha C Generatie: Waar Deze Drive Past in de Geschiedenis van FANUC

Het begrijpen van de A06B-6090-H244 vereist plaatsing in context. De evolutie van FANUC's servo-versterkers doorliep verschillende duidelijke generaties, elk met verschillende interface-architecturen:

De 6066-serie was de oorspronkelijke Alpha C-generatie, geïntroduceerd eind jaren tachtig en gebruikt tot begin jaren negentig. Het gebruikte een Type B PWM-interface. De 6090-serie — waartoe de H244 behoort — is de directe opvolger van de 6066. Het gebruikt een Type A PWM-interface. Beide generaties delen de "SVUC"-aanduiding en uiterlijk vergelijkbare kastafmetingen, maar de pinout van de interface en het signaalprotocol verschillen tussen de twee series. Een 6090-unit is geen plug-in vervanging voor een 6066-unit op dezelfde CNC zonder interfaceverificatie.

Wat na de 6090 kwam, was de overgang naar FSSB — Fiber Optic Serial Servo Bus — wat de 6096, 6114, 6117, 6130 en latere Alpha i-series definieert. FSSB verving de parallelle PWM-bedrading door een enkele glasvezelketen, wat de bekabeling voor meerdere assen drastisch vereenvoudigde. De 6090-serie bevindt zich in het PWM-tijdperk: capabeler dan de vroegste analoge drives, al digitaal in zijn motorbesturing, maar voorafgaand aan de glasvezelarchitectuur die nu moderne FANUC CNC-installaties domineert.

Voor machines die nog steeds draaien op CNC-systemen die dateren van vóór de FSSB-overgang — met name Series 15, 16, 18 en 21 niet-i varianten — is de 6090 vaak het juiste onderdeel. De 6096 en 6114 modules zijn niet uitwisselbaar met 6090 units op deze oudere besturingen.

H244 Ontcijferd: Wat de Suffix U Vertelt

Binnen de 6090 Alpha C-serie draagt de suffixstructuur specifieke informatie. Het opsplitsen van H244:

De "2" in SVUC2-40/40 geeft aan dat dit een twee-assige module is — zowel L- als M-kanaaluitgangen zijn aanwezig en actief. Enkelassige versies in dezelfde familie hebben andere aanduidingen. De "40/40" beschrijft de stroomklasse van elke as: zowel de L-as als de M-as werken in de 40-klasse, wat overeenkomt met 8,7A nominale continue uitgang per kanaal.

Ter vergelijking, de H246 is SVUC2-40/80 — de L-as blijft op 8,7A, maar de M-as stapt op naar een hogere stroomklasse, geschikt voor machines waar de twee assen motoren van verschillende groottes aandrijven. De H266 is SVUC2-80/80 — beide assen in de grotere stroomklasse. De H244 is de meest symmetrische configuratie in het dual-axis bereik: beide assen identiek, beide voeden gematchte motoren, beide delen dezelfde totale ingangsvermogen van 17A van de binnenkomende driefasige lijn.

Technische Specificaties

Twee Assen, Eén Unit — Implicaties voor Kast en Bedrading

Machinebouwers kozen voor dual-axis versterkermodules om twee redenen: kastruimte en efficiëntie van kabelgeleiding. Een enkele SVUC2-40/40 neemt één sleuf in de versterkerkast in en maakt verbinding met de CNC via één asinterface, terwijl de twee uitgangskanalen elk aparte voedingskabels naar hun respectievelijke motoren voeren. In vergelijking met twee onafhankelijke enkelassige units halveert dit het aantal aansluitingen aan de besturingszijde en vermindert het de kastvoetafdruk voor de servosectie.

De afweging is onderlinge afhankelijkheid. Met de H244 schakelt een L-as storing die de versterker uitschakelt ook de M-as uit — beide kanalen delen dezelfde DC-link, dezelfde besturingsvoeding en hetzelfde LED-display op het voorpaneel. Bij het oplossen van problemen is het belangrijk om te bepalen of een alarm afkomstig is van het L-kanaal, het M-kanaal of een gedeeld intern component voordat de unit wordt vervangen.

Het LED-display op het voorpaneel van de SVUC2 gebruikt een 7-segment formaat om zowel alarmcodes als, wanneer normaal werkend, de operationele status aan te geven. Voor units met intermitterende alarmen geeft het bekijken van de LED op het moment van de fout — voordat het CNC-alarmvenster wordt bijgewerkt — vaak de meest nauwkeurige eerste indicatie van welk kanaal of welk intern circuit betrokken is.

Alarmcode Referentie

Alarmcodes 8 en 9 met een decimale punt (8., 9.) geven een IPM (Intelligent Power Module) alarm aan in plaats van een eenvoudige overstroomconditie. IPM-alarmen betreffen doorgaans de interne transistormodules die abnormale thermische of stroomomstandigheden op apparaatniveau detecteren, wat verschilt van een bedradings- of motorstoring die de externe stroomsensor activeert. Het onderscheid is belangrijk voor diagnose: een HCL of HCM (geen punt) bij opstarten wijst eerst op controles van motorbedrading of motorisolatie; een IPM-alarm (met punt) vereist inspectie van de transistormodules en hun thermische pad.

De 6066 Vervangingsvraag: Type A vs. Type B

De A06B-6090-H244 is de gedocumenteerde vervanging voor de A06B-6066-H244 wat betreft functie en stroomklasse. Beide zijn SVUC2-40/40 dual-axis units die gematchte α12 motoren aandrijven met 8,7A per kanaal. De kritieke kanttekening is de compatibiliteit van de interface.

De 6066-serie gebruikte Type B PWM-interfacebedrading op de besturingsconnector. De 6090-serie gebruikt Type A. Op CNC-controllers die oorspronkelijk voor de 6066 Type B-interface zijn gebouwd — voornamelijk vroege Series 15 en 16 machines uit de late jaren tachtig en vroege jaren negentig — kan de 6090 niet zomaar worden vervangen zonder te bevestigen dat de servo-versterkerinterface van de CNC overeenkomt met de Type A pinout, of zonder een interface-adapterkabel. FANUC bood geen officiële uitwisseling tussen deze twee series specifiek vanwege deze connectorincompatibiliteit.

Voor machines die al een 6090 H244 draaien en een directe vervanging nodig hebben, is dit onderscheid niet relevant — de vervangende unit wordt identiek aangesloten. De interfacekwestie doet zich alleen voor wanneer iemand probeert een 6090 te verkrijgen als upgrade of substituut voor een originele 6066-installatie.

Voorraadconditie en Sourcing

Nieuwe-oude-voorraad A06B-6090-H244 units zijn originele FANUC-producten in originele verpakking, nooit geïnstalleerd. Aangezien de 6090-serie al vele jaren uit productie is, is nieuwe voorraad de voorkeursoptie voor machines die continu bedrijf moeten handhaven — er is geen nieuwe productie om op terug te vallen, en elke echt nieuwe unit in de toeleveringsketen vertegenwoordigt een afnemende voorraad. Nieuwe units hebben 12 maanden magazijn-garantie.

Gebruikte geïnspecteerde units worden betrokken uit gedecommissioneerde machines, geverifieerd voor zowel L- als M-as functionaliteit, en aangeboden met 3 maanden garantie. De veelvoorkomende faalmodi op gebruikte 6090-serie units die in reparatiegegevens worden gevonden, zijn condensatordegradatie, lekkende elektrolyten op de besturingskaart en defecte uitgangstransistoren — allemaal leeftijdsgebonden storingen die voorspelbaar zijn voor units die 15-30 jaar in gebruik zijn geweest. Bevestig de inspectienorm met ons voordat u bestelt als de operationele vereisten van de machine veeleisend zijn.

Bestelling, Betaling & Verzending

Wereldwijde verzending via DHL en FedEx binnen 0–3 werkdagen na bevestigde betaling. Gecombineerde verzending is beschikbaar voor bestellingen met meerdere items.

Betaalopties:

• Bankoverschrijving (T/T) — alle orderwaarden
• PayPal — bestellingen tot USD $500
• Western Union — alle orderwaarden

Invoerrechten en lokale belastingen zijn de verantwoordelijkheid van de koper op de bestemming.

Garantie & Retourneringen

Retourneringen geaccepteerd voor units die beschadigd, incompleet, niet zoals beschreven, of bevestigd niet-functioneel aankomen binnen 4 dagen na ontvangst. De unit moet worden geretourneerd in originele staat met het garantie-etiket intact. Retourzending is de verantwoordelijkheid van de koper. Geen retourzendingen voor onjuiste bestellingen of als u van gedachten verandert.

Veelgestelde Vragen

V1: De A06B-6090-H244 wordt vermeld als vervanging van de A06B-6066-H244. Zijn ze uitwisselbaar op elke machine die de originele 6066 draait?

A: De twee units delen de SVUC2-40/40 stroomklasse en drijven dezelfde motoren aan, maar ze gebruiken verschillende bedrading van de besturingsinterface — de 6066 gebruikt een Type B PWM-interface en de 6090 gebruikt Type A. Op een machine die oorspronkelijk met de 6066 is gebouwd en een Type B interfaceconnector heeft van de CNC naar de versterker, kunt u niet zomaar een 6090 aansluiten zonder de interfacebedrading te verifiëren of aan te passen. Voor machines die al een 6090 H244 draaien — de veel voorkomende situatie vandaag de dag, aangezien de meeste overgebleven machines van deze leeftijd op enig moment zijn bijgewerkt — wordt een vervangende H244 van dezelfde 6090-serie direct aangesloten zonder enige interface-aanpassing.

V2: Beide L- en M-assen op mijn machine stopten tegelijkertijd en de LED toont alarm "b". Wat betekent dat, en waar moet ik beginnen met het oplossen van problemen?

A: Alarm "b" op de 7-segment LED staat voor gelijktijdige overstroom op zowel de L- als de M-as tegelijkertijd, wat op een dual-axis module typisch wijst op een gedeelde storing in plaats van twee onafhankelijke kanaalfouten. De eerste plaatsen om te controleren zijn de DC-link en de binnenkomende voeding: alarm 3 (LVDC) of alarm 1 (HV) omstandigheden kunnen voorafgaan aan of samengaan met een "b" alarm als de DC-bus onder belasting instort. Als de DC-link gezond is, controleer dan of beide motorvoedingskabels een gemeenschappelijke aardfout hebben of dat er een kortsluiting is in de gedeelde kastbedrading. Als u "b." met een punt ziet in plaats van een gewone "b", duidt dat op een IPM-niveau alarm op beide kanalen tegelijkertijd — in dat geval zijn de IGBT-modules in de unit het waarschijnlijkere faalpunt en vereist de unit doorgaans reparatie of vervanging.

V3: Vereist de A06B-6090-H244 een aparte voedingsmodule, zoals de 6114 Alpha i SVM met zijn aiPS?

A: Nee. De 6090 SVUC-serie is een zelfstandige unit — het rectificeert zijn eigen binnenkomende driefasige AC en genereert intern de DC-link spanning. Dit is dezelfde architectuur als de 6093 Beta SVU-serie: de drive wordt direct aangesloten op driefasige AC-ingang en is niet afhankelijk van een externe gedeelde voedingsbus. Dit maakt de installatie eenvoudig — binnenkomende driefasige AC-voeding en motorkabels zijn de primaire aansluitingen, samen met de besturingsinterface naar de CNC. Het enige externe accessoire dat soms met 6090 units wordt gebruikt, is een aparte regeneratieve ontlaadeenheid wanneer de bedrijfscyclus van de machine meer regeneratieve energie genereert dan het interne regeneratieve circuit van de drive kan absorberen.

V4: Mijn machine gebruikt α12 motoren op beide assen. Is de H244 de juiste unit, of moet ik de H246 (SVUC2-40/80) overwegen?

A: De H244 is de juiste keuze voor gematchte α12 motoren op zowel de L- als de M-as. De α12 motor valt binnen het 40-klasse stroombereik, en de H244 levert een gelijke nominale uitgang van 8,7A op beide kanalen — precies geschikt voor die motorcombinatie. De H246 (SVUC2-40/80) is alleen de juiste keuze wanneer de twee assen motoren van verschillende groottes gebruiken: de 40-klasse motor op de L-as en een grotere motor die de 80-klasse stroom op de M-as vereist. Als beide assen identieke α12 motoren aandrijven, biedt de asymmetrische H246 geen voordeel en introduceert het onnodige complexiteit. Bevestig uw motormodelaantallen uit de bedradingsdocumentatie van de machine voordat u bestelt.

V5: De 6090-serie is uit productie. Als deze unit over een paar jaar weer defect raakt, wat zijn dan de realistische lange-termijn opties?

A: De 6090-serie is al vele jaren uit productie en zal niet terugkomen. Voor doorlopend onderhoud van machines die de H244 draaien, zijn er drie realistische wegen. Ten eerste, het op voorraad houden van een reserve-unit nu, terwijl gebruikte en nieuwe-oude-voorraad exemplaren nog beschikbaar zijn op de markt — dit is de meest eenvoudige en de meest gebruikelijke aanpak voor productie-kritische machines. Ten tweede, als het CNC-systeem zelf wordt geüpgraded of vervangen, kan de servo-drive architectuur in hetzelfde project worden bijgewerkt, aangezien nieuwere CNC's en drive-families niet beperkt zijn door de beschikbaarheid van 6090-onderdelen. Ten derde kunnen sommige gespecialiseerde reparatiediensten defecte 6090-units herbouwen door defecte condensatoren en IGBT-modules — de bekende defecte componenten — te vervangen, waardoor de levensduur van de unit wordt verlengd zonder dat een volledige vervanging nodig is. Neem contact met ons op over de huidige voorraadbeschikbaarheid; gezien de leeftijd van deze units kunnen voorraadposities snel veranderen.
