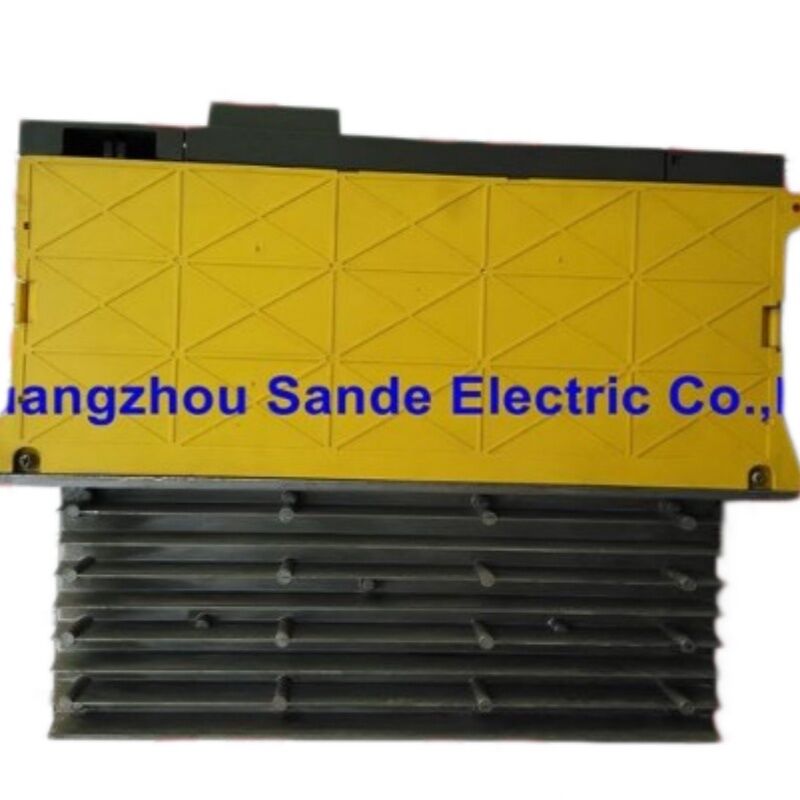

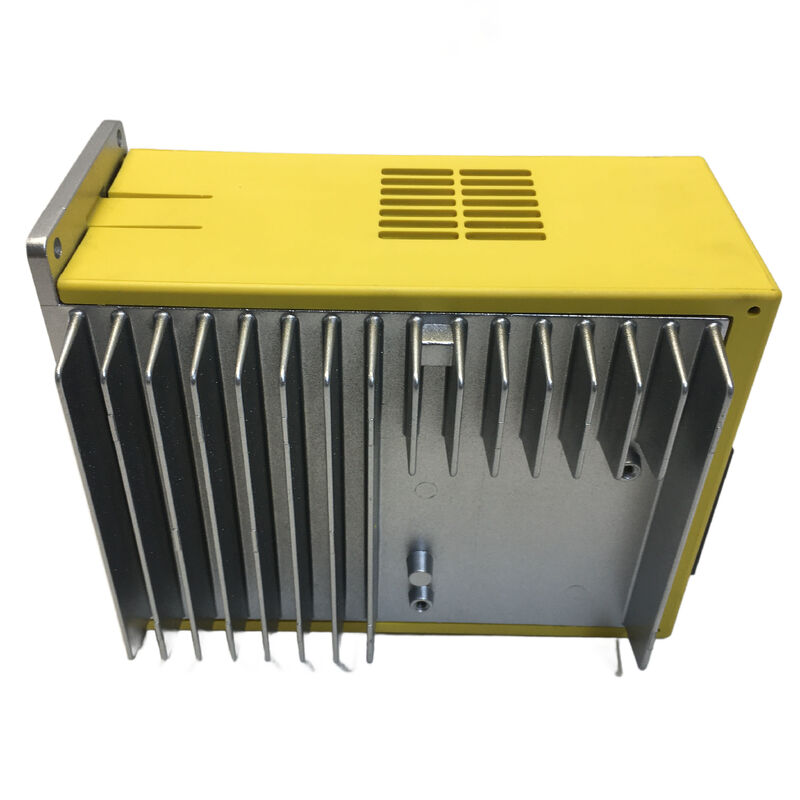

FANUC A06B-6093-H113 Beta SVU-40, FSSB-interface Servo-aandrijving op één as

Er zijn twee vragen die een onderhoudsingenieur stelt als een bèta servo-eenheid uitvalt: "Wat is de interface?" en "Wat is de huidige rating?"Het maakt niet uit hoe snel het vaart.Voor de A06B-6093-H113 zijn de antwoorden FSSB en klasse 40 (12,5A nominale uitgang) en beide details hebben echte gevolgen voor wat deze eenheid is, hoe het communiceert,en welke motoren het kan aandrijven.

Sande Electric heeft de A06B-6093-H113 op voorraad in nieuwe en geïnspecteerde staat, met wereldwijde verzending in 0 ¢ 3 werkdagen.

Wat maakt deze eenheid anders: FSSB in een standalone SVU

Om de plaats van de A06B-6093-H113 in het FANUC-ecosysteem te begrijpen, is het nuttig om na te denken over twee assen van variatie in bèta-servo-aandrijvingen: de energiearchitectuur en de communicatie-interface.

Aan de krachtzijde zijn FANUC beta-servo-eenheden (SVU) zelfstandig ¢ elke eenheid heeft een eigen interne voeding, die inkomende wisselstroom omzet in de gelijkstroom die nodig is voor de aandrijving.Dit is het bepalende structurele verschil tussen een bèta SVU en een alfa SVM module. Alpha SVM-modules halen gelijkstroom uit een gedeelde voedingsmodule die in dezelfde aandrijvingsbus is gemonteerd; als die voeding faalt, gaat elke module op de bus samen naar beneden.zodat het onafhankelijk kan worden gemonteerdDaarom zijn bèta-SVU's de standaardkeuze voor assen die fysiek los van de hoofd aandrijfkast – automatische gereedschapsschakelaars leven,roterende werktuigstations, of secundaire plaatsingsassen op grote werktuigmachines.

Op het gebied van de communicatie biedt FANUC twee verschillende interfacepties binnen de 6093 SVU-serie.met een vermogen van meer dan 50 W,. De H11x-subfamilie, inclusief deze H113, gebruiktFSSB: de servomodule met glasvezel, dezelfde snelle optische interface die wordt gebruikt in de servomodules van de alfa-serie van FANUC.geen elektrische gegevenskabel.

De A06B-6093-H113 is dus het kruispunt van twee eigenschappen die niet altijd samen verschijnen: de locatievrijheid van een stand-alone SVU,en de hoge snelheid glasvezel precisie van FSSB servo communicatieVoor machine-gereedschapsfabrikanten met FSSB-gebaseerde CNC-systemen die ook een as ver van de hoofddrijvingsstapel moesten plaatsen, was deze SVU-40 de oplossing.

De SVU-40 in het 6093 FSSB-stroombereik

Binnen de subfamilie H11x FSSB van de 6093-serie produceerde FANUC vier huidige ratings:

• H111SVU-4 (kleinste, voor de lichtste bèta-motoren)
• H112SVU-12 (midden-laag bereik)
• H113SVU-40 (mid-high range, 12,5A nominale uitgang)
• H114:SVU-80 (hoogste stroom, nominale uitgang 15A)

De H113 SVU-40 bevindt zich in de bovenste middenpositie, afgestemd op de bèta-motoren in de 40-klasse: de b4/3000, b8/2000 en soortgelijke motoren die op zwaarere hulpaxen verschijnenzwaardere ATC-mechanismenHet is ook vermeld als compatibel met alfa-motoren in de klasse 40 (α4/4000i, α8/3000i) in gemengde motorconfiguraties,De Commissie heeft de Commissie verzocht om een verslag uit te brengen over de werkzaamheden van de Commissie in het kader van de uitvoering van het programma..

Het achtervoegsel H113 in de nummering van FANUC volgt de conventie: het eerste cijfer na H geeft de generatie van de interface aan en de volgende cijfers de huidige klasse.H113 is de derde eenheid in de H11x FSSB SVU-familie, die overeenkomt met het SVU-40-uitgangsniveau..

Technische specificaties

H113 vs. H173: FSSB en I/O-link gesplitst in de 6093-serie

Een veel voorkomende bestelfout in de 6093-serie is het verwarren van de FSSB-varianten (H11x) met de I/O Link-varianten (H17x).Beide zijn fysiek vergelijkbaar in grootte.Het verschil is het communicatiebord en de connector.

De H113 maakt verbinding met de CNC via FSSB optische vezels. De H173 maakt verbinding via I/O Link (elektrische serie, via de PMM).De CNC moet worden geconfigureerd voor één interfacetypeAls uw machine beschikt over een FSSB-optische vezelkabel die is geleid naar de bevestigingspositie van de aandrijving, moet u de volgende informatie gebruiken:de vervanging moet de H113 zijn (of een compatibele FSSB-eenheid)Het installeren van een I/O-Link-eenheid in die positie zal onmiddellijk na het opstarten tot een communicatiefout leiden, ongeacht of alle andere parameters correct zijn.

Voordat u bestelt, controleert u het aandrijflijntje op de bestaande of verwijderde unit.of inspecteer de connector op een glasvezelverbinding ¢ dit bevestigt FSSB en bevestigt dat de H113 de juiste specificatie is.

Nieuwe en gebruikte voorraden: Praktische richtlijnen

De nieuwe A06B-6093-H113 is een origineel FANUC-product, ongebruikt, bewaard in de juiste opslag.Voor machines in productieomgevingen waar betrouwbaarheid van belang is, nieuwe voorraad minimaliseert het risico.

Gebruikte geïnspecteerde eenheden zijn afkomstig van buiten gebruik gebrachte of bijgewerkte machines en zijn vóór de verkoop op functionaliteit getest.De SVU-40 is een eenasseenheid die een typisch lagere hulpas aandrijft. Grote draaitafels of ATC-mechanismen hebben de neiging om intermitterend in plaats van continu te draaien., wat betekent dat de krachtcomponenten van de aandrijving vaak in goede staat zijn, zelfs op eenheden van oudere machines.Gebruikte voorraden hebben een garantie van 3 maanden en zijn een praktische optie voor kosteneffectieve reparaties of back-upvoorraad.

Neem contact met ons op voordat u bestelt om de huidige beschikbaarheid op beide voorwaarden te bevestigen.

Bestelling, betaling en verzending

DHL en FedEx wereldwijd verzenden binnen0 ¢ 3 werkdagen- Gecombineerde verzending beschikbaar voor meerdere artikelen.

Betalingsmogelijkheden

• Bankoverschrijving (T/T)
• PayPal bestellingen tot $ 500
• Western Union

De koper is verantwoordelijk voor de invoerrechten en belastingen die gelden in het land van bestemming.

Garantie en retourzendingen

Terugzendingen worden geaccepteerd wanneer eenheden beschadigd, onvolledig, niet zoals beschreven, of blijken niet functioneel binnen4 dagen na ontvangstHet apparaat moet in zijn oorspronkelijke staat worden geretourneerd met het garantielabel intact en de verzendkosten zijn de verantwoordelijkheid van de koper.De garantie geldt niet voor schade veroorzaakt door onjuiste installatie, foutieve motor- of kabelverbindingen, of lichamelijke schade na levering.

Vaak gestelde vragen

V1: Hoe bevestig ik dat A06B-6093-H113 de juiste eenheid is voor mijn machine en niet een I/O Link variant zoals de H173?

De FSSB-verbinding maakt gebruik van glasvezel, een dunne plastic- of glasvezelkabel die eindigt in een connector in de vorm van de TOCP200.I/O Link gebruikt een conventionele elektrische kabelAls je ziet dat de glasvezel in de JD1A of gelijkwaardige glasvezelpoort van de schijf gaat, is de schijf FSSB en de H113 is de juiste familie.Controleer het etiket op de bestaande eenheid rechtstreeks Als de originele eenheid al is verwijderd en er geen documentatie beschikbaar is, wordt het elektrische schema van de machine voor de betrokken servoas gecontroleerd.die het type interface in het bedradingsdiagram zal identificeren.

V2: De H113 staat op de lijst als SVU-40, maar het nominale vermogen is slechts 12,5A

De "40" in SVU-40 verwijst naar de interne motorstroomklasse van FANUC, niet in alle gevallen naar het absolute amperage-nummer.de SVU-40 is geschikt om motoren van de FANUC-klasse 40 aan te drijven, waaronder motoren als de b8/2000 en de alfa-equivalente motoren van de klasse 40A. De 12,5A-cijfer is de continue RMS-uitgangsstroom onder normale bedrijfsomstandigheden.De piekstroom tijdens de versnelling kan aanzienlijk hoger zijn dan de continue nominale stroomDe classificatie "40" omvat deze piekstroomcapaciteit voor de motoren in die klasse.15A continu) hanteert de zwaardere motoren van de klasse 80Het is de juiste aanpak om de aandrijving aan de motor te koppelen door middel van de klassenbenaming, in plaats van alleen door middel van continue stroom.

V3: Na het installeren van een vervangende H113 laat de CNC bij opstarten FSSB-gerelateerd alarm 5134 of 460 zien.

Deze alarmen geven aan dat de FSSB-communicatie tussen de CNC en de versterker niet correct is ingesteld.de glasvezelkabel niet volledig in de connector van de nieuwe unit is geplaatst TOCP200 connectoren vereisen een positieve klik om te zitten, en een gedeeltelijk ingebrachte vezel zal intermitterend of volledig signaalverlies veroorzaken; ten tweede heeft de vezelkabel zelf een bij de installatie ingevoerde buigradiusvermindering,die het optische signaal onder de drempel voor betrouwbare communicatie demptTen derde, wanneer het +24V gelijkstroomregelaarvermogen van de versterker niet aanwezig is of onder de drempel ligt, wordt gecontroleerd of de 24V-toevoer naar de eenheid binnen de specificatie ligt voordat de glasvezelverbinding wordt vermoed.Alarm 5136 (het aantal ampères is klein) geeft aan dat de CNC minder versterkers op de FSSB-keten ziet dan zijn configuratie verwacht, wat meestal betekent dat de nieuwe unit helemaal niet reageert dit wijst terug op de vezelverbinding of besturing.

V4: Kan de A06B-6093-H113 worden gebruikt met alfa-motoren, niet alleen met bèta-motoren?

De H113 SVU-40 is gedocumenteerd als compatibel met alfa-motoren in de klasse 40, inclusief α4/4000i en α8/3000i,wanneer de CNC-servo-parameters zijn ingesteld voor die motortypenIn de praktijk the 6093 SVU series was used by machine tool builders in mixed configurations where a beta SVU drove an alpha motor on an auxiliary axis — this was particularly common where the alpha motor was already installed on the machine for historical reasons but the machine's auxiliary axis architecture called for a standalone SVU driveDe kritieke vereiste is dat de maximale stroomvraag van de motor overeenkomt met de uitgangsklasse van de aandrijving.Een zwaarder motor niet op een lichtere aandrijving af te stemmen (of omgekeerd) zal leiden tot overstromingsfouten of onderprestaties.

V5: Bestaat er een directe vervanging voor de A06B-6093-H113, of is de productie volledig stopgezet zonder nieuwere overeenkomstige producten?

De 6093-serie is door FANUC niet meer geproduceerd en er is geen nieuw equivalent dat dezelfde vormfactor, connectoren,en parameterset de opvolgergeneratie, de 6114-serie (SVM1-40i met FSSB), gebruikt een ander fysiek formaat en vereist een aansluiting op een gedeelde voedingsbron in plaats van te werken als een zelfstandige SVU.Voor machines die zijn ontworpen volgens de 6093 SVU-architectuurEen upgrade naar de generatie 6114 zou vereisen dat de stroomvoorziening voor die as vervangen wordt.wijziging van de installatie van de aandrijvingVoor de meeste onderhoudsscenario's is een geteste gebruikte of nieuwe oude H113 de snellere, kosteneffectievere en minder storende oplossing.
