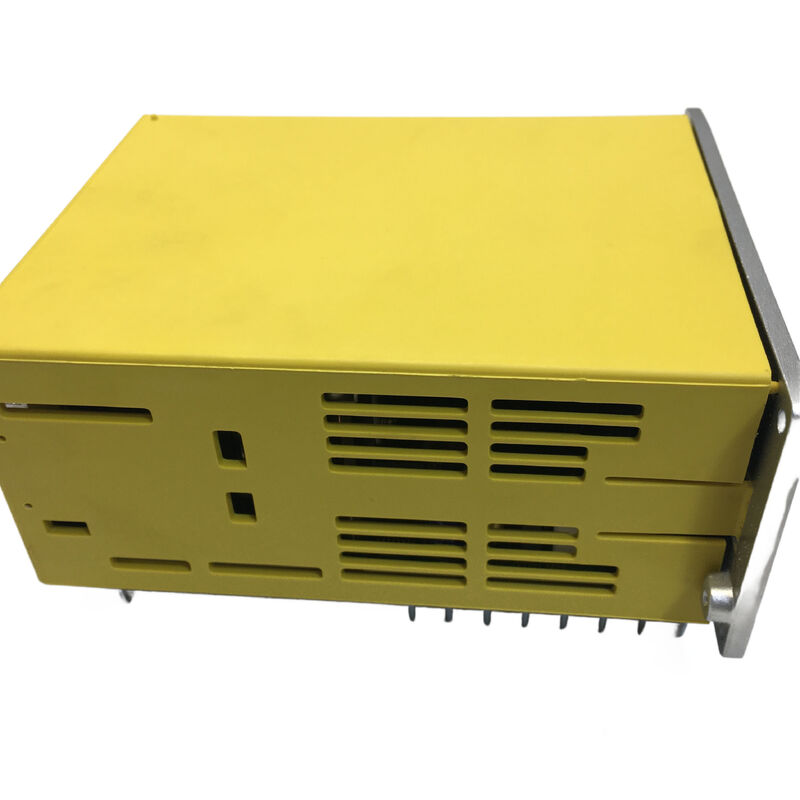

A06B-6093-H171 FANUC AC Servo Versterker Eenheid A06B6093H171 A06B-6093-H171

FANUC A06B-6093-H171 Beta Servo Drive — SVU-12 I/O Link, 2e Generatie Standalone Unit

Wanneer onderhoudstechnici naar dit onderdeel zoeken, weten ze meestal al welke machine het nodig heeft. De A06B-6093-H171 is geen eenheid die je makkelijk met iets anders kunt verwarren — de rol is specifiek, de interface is onderscheidend, en de machines waarin het zich bevindt draaien al lang genoeg dat de originele eenheid simpelweg versleten is. Het verkrijgen van de juiste vervanging, snel, is het enige dat telt.

De H171 is aangewezen als SVU-12 in FANUC's 6093 Beta servo familie: een enkelassige, standalone drive met een ingebouwde voeding, die communiceert met de CNC via I/O Link. Het is de tweede generatie I/O Link variant binnen de 6093-lijn (de H15x subfamilie was de eerste). De unit is stopgezet door FANUC, waardoor nieuw-oude-voorraad en geteste gebruikte units de belangrijkste inkooproutes zijn voor iedereen die deze machines productief houdt.

Sande Electric heeft de A06B-6093-H171 op voorraad in nieuwe en gebruikte (geïnspecteerde) staat, klaar voor verzending wereldwijd binnen 0–3 werkdagen.

SVU versus SVM: Een Onderscheid dat ertoe Doet op de Werkvloer

De meeste servo-versterkers in FANUC's CNC-kast ecosysteem zijn SVM — Servo Modules. Ze zijn niet zelfstandig. SVM-units halen DC-busvoeding uit een gedeelde voedingsmodule (een aiPS of alpha PS) en worden samen gemonteerd in een gemeenschappelijke drive-kast. Als de voeding uitvalt, vallen alle SVM-modules op die bus samen uit. Als een module naar een andere locatie in de machine moet worden verplaatst, worden de geleiders van de DC-bus een beperking.

De A06B-6093-H171 is een SVU — Servo Unit. Het verschil is de ingebouwde voeding. Deze unit zet de binnenkomende AC direct om in de DC die het intern nodig heeft. Geen gedeelde DC-bus, geen afhankelijkheid van een externe voedingsmodule voor de servo-drive voeding. Deze structurele onafhankelijkheid is precies waarom FANUC de SVU heeft ontworpen voor hulpassen die fysiek gescheiden zijn van de hoofd drive-kast — automatische gereedschapswisselaars, turret indexeerders en palletwisselaars die zijn ingebouwd in een machine-tool sectie weg van de centrale kast.

Voor de machinebouwer betekent een SVU dat de drive overal kan worden gemonteerd waar de as zich bevindt, waardoor lange DC-busleidingen komen te vervallen. Voor de onderhoudstechnicus die er een vervangt, betekent dit dat je een volledig zelfstandige unit verwisselt — geen voeding matching, geen DC-bus dimensionering.

De 6093 Familie: Waar de H171 Past in de Beta Lijn

De 6093-serie vertegenwoordigt FANUC's originele Beta servo unit generatie. Beta drives werden geïntroduceerd om de hulpasmarkt te bedienen — kleinere, lichtere belastingen zoals ATC-mechanismen en roterende gereedschapsstations — waar de volledige alpha-serie overgedimensioneerd en te duur was.

Binnen de 6093 I/O Link units produceerde FANUC twee generaties. De eerste generatie had H15x onderdeelnummers (H152 voor SVU-12, H153 voor SVU-20, etc.). De H17x subfamilie — waarvan de H171 het SVU-12 lid is — is de tweede generatie, met bijgewerkte interne printplaten, terwijl dezelfde elektrische en mechanische voetafdruk en dezelfde I/O Link communicatie-interface behouden bleven.

De SVU-12 is de kleinst beoordeelde unit in het standalone beta I/O Link bereik, met een nominale output van 3,2A afgestemd op de kleinste beta servo motoren. Het bereik loopt op via SVU-20 (H172), SVU-40 (H173) en SVU-80 (H174), elk afgestemd op steeds grotere beta motoren.

De 6093 I/O Link serie werd uiteindelijk vervangen door de 6132 serie (beta i I/O Link), die de beta i motor generatie bracht samen met hardware-updates. De geïnstalleerde basis van machines met 6093 units blijft echter actief — de SVU-interface, de PMM-verbinding en de I/O Link node-adressering zijn allemaal kenmerken die specifiek zijn voor de 6093-generatie, en 6132 units vervangen deze niet direct zonder wijzigingen aan de bedrading van de machine en de CNC-configuratie.

Technische Specificaties

Status Stopgezet: Wat het Betekent voor Inkoop

FANUC heeft de A06B-6093-H171 stopgezet in zijn huidige productieprogramma. Voor machines die deze unit nog steeds draaien — waarvan vele draaibanken en bewerkingscentra zijn die eind jaren '90 en 2000 zijn gebouwd — zijn de inkoopopties beperkt tot nieuw-oude-voorraad units van geautoriseerde en onafhankelijke distributeurs, en geteste gebruikte units van gerenommeerde leveranciers.

Nieuw-oude-voorraad units zijn originele, ongebruikte FANUC-producten die onder de juiste opslagcondities zijn bewaard. Waar beschikbaar, zijn dit de meest vergelijkbare vervangingen voor een fabrieksnieuwe unit en worden geleverd met een volledige garantie van 12 maanden vanuit ons magazijn.

Gebruikte geïnspecteerde units zijn het praktische alternatief: afkomstig van machines die zijn ontmanteld of geüpgraded, getest om de functionaliteit te bevestigen, en aangeboden met een garantie van 3 maanden. De SVU-12 drijft doorgaans hulpassen met een lage inschakelduur aan — de stroomvereisten voor een ATC- of turretmotor zijn kort en intermitterend in plaats van continu — dus goed onderhouden gebruikte units van machines met een normale servicegeschiedenis zijn een betrouwbare werkende reserve.

Neem contact met ons op om de beschikbaarheid van beide condities te bevestigen voordat u bestelt, aangezien de voorraad van stopgezette units beperkt is.

Bestelling, Betaling & Verzending

Wereldwijde verzending via DHL en FedEx binnen 0–3 werkdagen na bevestigde betaling. Gecombineerde verzending is beschikbaar voor bestellingen van meerdere items.

Betaalmethoden:

• Bankoverschrijving (T/T) — alle orderwaarden
• PayPal — bestellingen tot $500
• Western Union — alle orderwaarden

Invoerrechten en belastingen zijn de verantwoordelijkheid van de koper op de bestemming.

Garantie & Retourneren

Retourneren geaccepteerd indien de unit beschadigd, incompleet, niet zoals beschreven aankomt, of binnen 4 dagen na ontvangst als niet-functioneel wordt bevestigd. De unit moet in originele staat zijn met het garantie-etiket intact. Retourzending is voor rekening van de koper. Falen door onjuiste installatie, verkeerde motorcombinatie, of fysieke schade na levering vallen buiten de garantie.

Veelgestelde Vragen

V1: Wat is I/O Link precies, en hoe wordt de A06B-6093-H171 aangesloten op de FANUC CNC?

 I/O Link is een seriële communicatieprotocol dat veel wordt gebruikt in FANUC en andere Japanse automatiseringsapparatuur. In een FANUC CNC-systeem maakt het randapparatuur — waaronder deze SVU-12 drive — mogelijk om te worden aangesloten op de PMM (Power Mate Manager) van de CNC of rechtstreeks op de I/O Link-interface van de CNC, in plaats van een speciaal servo-as kanaal op de CNC servo-kaart te bezetten. De fysieke verbinding verloopt via een JD1A/JD1B-connector (meestal een kleine lint- of plugconnector), en de drive krijgt een node-adres toegewezen dat de CNC gebruikt om deze op de I/O Link-keten te identificeren. Eén I/O Link-keten kan meerdere apparaten bevatten. Deze architectuur is de reden waarom de SVU fysiek overal in de machine kan worden geplaatst — het heeft alleen de I/O Link signaalkabel en zijn eigen AC-stroomingang nodig, niet de DC-bus infrastructuur van FSSB servo modules.

V2: De H171 is een 2e generatie unit — kan deze een H15x (1e generatie) unit op dezelfde machine vervangen?

 In de meeste installaties, ja. De H171 (2e generatie) gebruikt dezelfde I/O Link-interface, dezelfde fysieke connectorposities, dezelfde SVU-12 stroomrating en dezelfde motorcompatibiliteit als de H15x 1e generatie. De interne printplaten zijn anders (de H17x gebruikt A20B-2100-0132 en A20B-2100-0186, terwijl de H15x eerdere printplaatrevisies gebruikte), maar de functionele interface naar de machine en CNC is hetzelfde. In de praktijk is de H171 routinematig gebruikt als vervanging voor de H152 en andere 1e generatie units. De belangrijkste controle voordat je substitueert, is het verifiëren van de I/O Link node-adresinstelling van de CNC en bevestigen dat er geen specifieke softwareparameter verwijst naar de exacte unitversie op een manier die een configuratiemismatch bij het opstarten zou veroorzaken. Voor de meeste machines is dit een schone substitutie.

V3: Mijn machine toont een ATC-alarm en de turret indexeert niet meer. Hoe bepaal ik of de SVU-12 de oorzaak is of dat het probleem elders ligt?

De SVU-12 heeft een 7-segment LED-display aan de voorkant dat zijn eigen status onafhankelijk van de CNC weergeeft. Zet de machine aan en controleer eerst dit display — als het een stabiel getal of lettercode toont, zoek dan de betekenis op in de referentie voor beta servo unit-alarmen. Een code die duidt op een lage DC-link spanning, IPM-fout of overstroom, wijst naar de drive-hardware of zijn motor/kabels. Als de LED een normale status toont (geen foutcode) maar de as nog steeds niet beweegt, ligt het probleem waarschijnlijk verderop in de keten: controleer de I/O Link node-adresinstelling, de I/O Link-kabelverbinding, of de PMM-ladder van de CNC voor de ATC-sequentie. Een veelvoorkomende verkeerde diagnose is het afschrijven van de drive wanneer de I/O Link-kabel een slechte verbinding heeft ontwikkeld bij een van de connectoren — deze kabels buigen mee met de machinebeweging en kunnen intermitterende open circuits ontwikkelen bij de connectorkrimppunten.

V4: Kan de A06B-6093-H171 worden vervangen door een 6132-serie beta i I/O Link unit als een permanente upgrade?

Niet zonder aanpassingen. De 6132-serie beta i SVU-units gebruiken ook I/O Link en hebben een standalone PSU, maar ze zijn ontworpen voor de beta i motor serie (biSV motoren), niet voor de originele beta b-serie motoren zoals de b1/3000 of b2/3000 waar de H171 op is afgestemd. De connectoren, parameterstructuur en servo-tuning zijn specifiek voor elke motorgeneratie. Een directe substitutie zou vereisen dat de motor ook wordt vervangen, de CNC-parameterset wordt bijgewerkt voor het nieuwe motortype en de drive-model, en dat wordt geverifieerd dat het ATC- of turret-sequentieprogramma van de machine compatibel is met eventuele timingverschillen in de respons van de nieuwe drive. Dit is een haalbaar upgrade-pad in een geplande onderhoudssituatie, maar het is geen directe vervanging. Als het doel simpelweg is om de machine in zijn oorspronkelijke werkende staat te herstellen, is het verkrijgen van een correcte H171 de eenvoudigere en snellere route.

V5: Vereist het vervangen van deze unit enige herconfiguratie van het I/O Link node-adres?

Het I/O Link node-adres voor de SVU-12 wordt meestal ingesteld via DIP-schakelaars of draaischakelaars op de unit zelf, of het kan worden gedefinieerd in de PMM-parameters van de CNC, afhankelijk van de configuratie van de machine. Bij het vervangen van de H171 door een andere H171, moet het node-adres op de nieuwe unit worden ingesteld om overeen te komen met het adres waarop de originele unit draaide. Als de originele unit nog fysiek aanwezig en ingeschakeld is, kan het adres direct van de schakelaarinstellingen worden afgelezen voordat deze wordt verwijderd. Als de originele unit al is verwijderd of de instellingen niet kunnen worden afgelezen, wordt het adres vastgelegd in de elektrische documentatie van de machine — of kan het worden bepaald uit de I/O Link apparaatlijst van de CNC, die alle aangesloten nodes en hun adressen toont. Het instellen van het verkeerde node-adres is een van de meest voorkomende oorzaken van een "drive not found" fout na een SVU-vervanging, dus het bevestigen hiervan voordat de nieuwe unit wordt ingeschakeld, bespaart onnodige tijd voor probleemoplossing.
