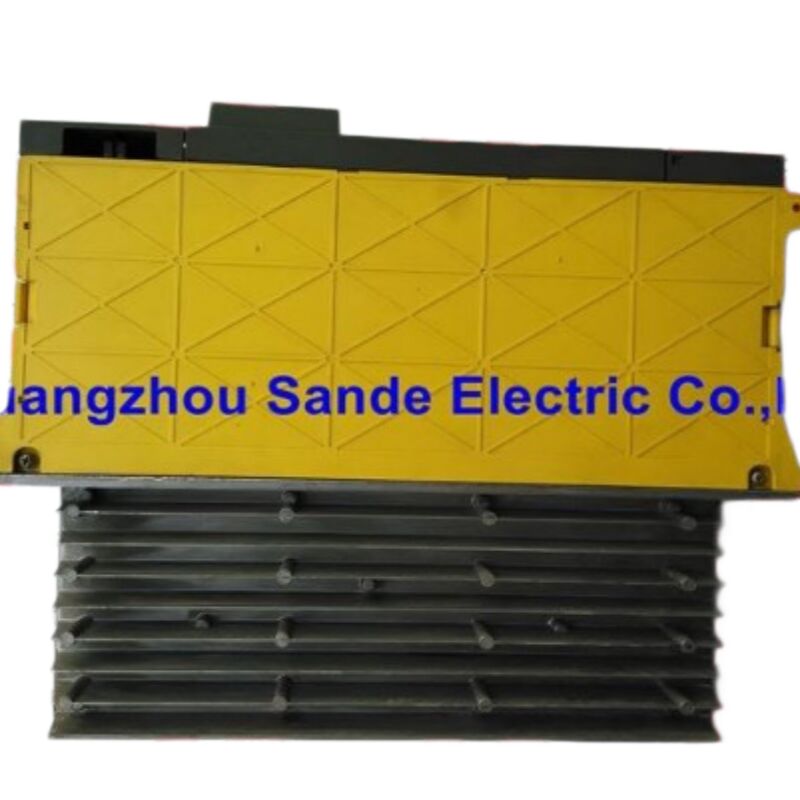

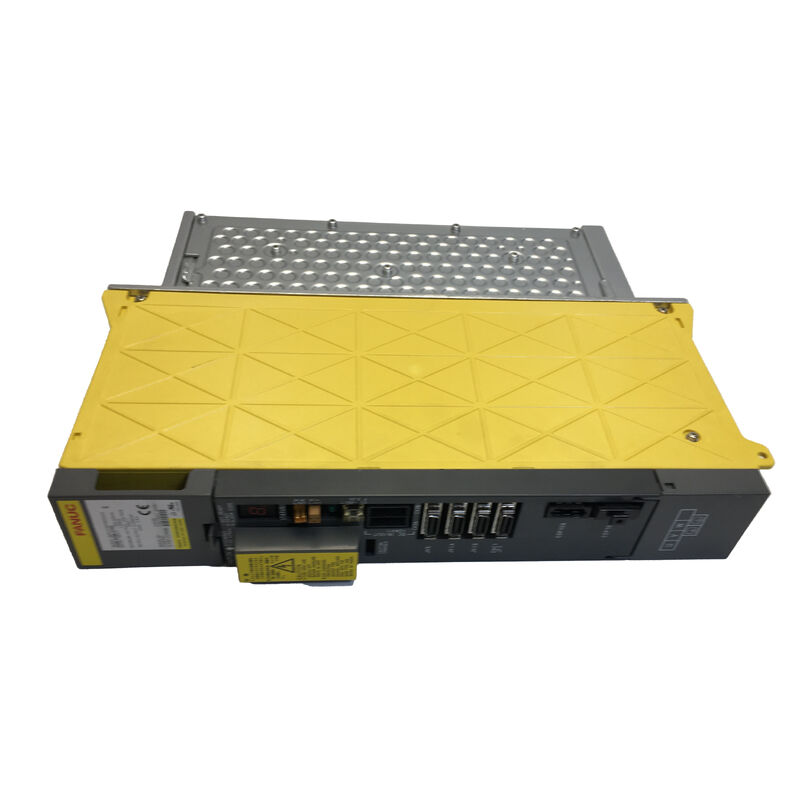

FANUC A06B-6096-H106 AC Servo Versterker Unit — Productbeschrijving

De module met één as in een familie gebouwd rond multi-as denken

De A06B-6096-serie verdiende zijn plaats in CNC-aandrijfschakelkasten grotendeels dankzij multi-as modules — units die twee of drie servo-assen aansturen vanuit één fysieke unit, waardoor de kastruimte wordt gereduceerd en de stroomdistributie wordt vereenvoudigd. Die ontwerpfilosofie wordt weerspiegeld in de 6096-varianten die het meest voorkomen: de drievoudige H302, de dubbele H202 en H207.

Dus wanneer een onderhoudstechnicus een H106-label op een defecte aandrijving aantreft en begint te zoeken, is de eerste vraag soms of de "1" in de suffix echt betekent wat het lijkt te betekenen. Dat doet het. De A06B-6096-H106 is een servo-versterker met één as — één fysieke unit, één servo-as, die dezelfde generatie en analoge interface-architectuur deelt als de multi-as modules, maar volledig is toegewijd aan het aansturen van één motor. Het behoort in elke zin tot de 6096-familie: dezelfde controllercompatibiliteit, hetzelfde tijdperk, hetzelfde interfaceprotocol. Het stuurt gewoon één as aan in plaats van twee of drie.

Deze pagina is bedoeld voor kopers die het onderdeelnummer kennen en precies willen begrijpen wat ze inkopen. Vervaardigd in Japan door FANUC Corporation, CE-gecertificeerd, verkrijgbaar in nieuwe originele en geteste gereviseerde staat. MOQ: 1 stuk.

Lezen van "HIO6": De dubbele OCR-substitutie in deze suffix

De paginatitel van deze productvermelding luidt "AO6B-6O96-HIO6" — de door OCR afgeleide string die zoekmachines tegenkomen wanneer scanners, oudere catalogi of foto's met lage resolutie van labels dit onderdeelnummer verwerken. Twee afzonderlijke tekenvervangingen vinden plaats in de suffix alleen:

De cijfer 1 in "H106" wordt gelezen als de letter I, wat resulteert in "HI06." Het cijfer 0 in "H106" wordt gelezen als de letter O, wat resulteert in "HIO6." Het gecombineerde resultaat is "HIO6" — een string die op het eerste gezicht lijkt te bestaan uit twee letters en twee cijfers, wat een ongebruikelijk patroon is dat kopers soms doet twijfelen of ze het nummer correct hebben overgenomen.

Ze hebben geen fout gemaakt. "HIO6" en "H106" verwijzen naar dezelfde unit. FANUC servo-versterker suffixcodes bevatten alleen de letter H gevolgd door numerieke cijfers — er verschijnen geen letters na de H in het werkelijke onderdeelnummer. Als uw documentatie, gescande label of zoekreeks "HIO6" toont, zal het fysieke label op de unit H106 lezen, en dat is de juiste vorm om te gebruiken voor alle bestel- en kruisverwijzingsdoeleinden.

De H106 Suffix: Aantal assen en huidige tier

Binnen de A06B-6096-naamgevingsconventie coderen de suffixcijfers na de H twee stukken informatie die precies bepalen welke variant vereist is.

"1" — Het leidende cijfer identificeert dit als een module met één as. In tegenstelling tot de H202, H207 en H302, die respectievelijk twee of drie assen aansturen vanuit gedeelde vermogensfasen, heeft de H106 één set aandrijfuitgangsaansluitingen en één set motorfeedback-ingangen. Het stuurt één servo-as aan — volledig, onafhankelijk en exclusief.

"06" — De twee achterste cijfers geven de huidige uitgangstier voor deze specifieke variant aan. Dit is de "06"-tier binnen de 6096-groep met één as, die overeenkomt met een gedefinieerd bereik van motorstroomwaarden. De motoren die met een H106 zijn gekoppeld, zijn gespecificeerd voor deze stroomtier toen de machine werd gebouwd, en de servo-parametergegevens van de CNC-controller zijn dienovereenkomstig geconfigureerd. Het vervangen van een H106 door een enkele-as 6096-variant met een andere stroomtier is geen transparante vervanging — het vereist parameteraanpassing en verificatie van motorcompatibiliteit, niet alleen een fysieke wisseling.

De H106 deelt geen uitwisselbaarheid met een van de dubbele of drievoudige varianten in deze tabel. Het aantal assen is geen onderhandelbare parameter.

Specificaties

Waar een 6096-module met één as in de praktijk past

Begrijpen waarom een machine 6096-modules met één as in plaats van multi-as modules gebruikt, helpt onderhoudsteams te bevestigen dat ze de juiste component hebben — en het proces van foutisolatie te anticiperen wanneer er een storing optreedt.

As-aantal configuraties die niet gelijkmatig deelbaar zijn door twee of drie. Een machine met vier assen kan één drievoudige module gebruiken voor de primaire X/Y/Z-groep en één module met één as voor een vierde aanvullende as. Een machine met twee assen die specifiek is geconfigureerd rond modules met één as in plaats van één dubbele module, kan dit doen om redenen van kastindeling, onafhankelijke asisolatie, of omdat de standaard van de machinebouwer destijds deze opstelling prefereerde. In beide gevallen is de H106 met één as geen mindere of back-up configuratie — het is het beoogde ontwerp.

Asgroepen waar onafhankelijke foutisolatie een ontwerpprioriteit was. Een module met één as faalt schoon en onafhankelijk. Wanneer deze een storing ontwikkelt, wordt alleen de as die deze aanstuurt beïnvloed. Voor bepaalde machineconfiguraties — met name die waarbij de assen verschillende operationele rollen hebben of waarbij het verliezen van één as terwijl andere behouden blijven een duidelijke operationele waarde heeft — was deze onafhankelijkheid een bewuste technische keuze.

Gemengde tier asgroepen. In sommige machines draaien verschillende assen motoren met significant verschillende vermogensniveaus. Een module met één as in een specifieke stroomtier kan voor één as worden geselecteerd, terwijl een unit van een andere tier een andere as aanstuurt, waardoor elke as precies de stroomspecificatie krijgt die hij nodig heeft. Dit is eenvoudiger te implementeren met individuele modules met één as dan met multi-as modules waarbij alle kanalen dezelfde stroomtier delen.

In al deze configuraties produceert de storing van de H106 een duidelijk symptoom: de enkele as die deze aanstuurt wordt onbruikbaar, terwijl alle assen die door andere modules worden aangestuurd normaal blijven werken. Die duidelijke foutgrens is op zichzelf al een diagnostisch hulpmiddel.

Enkele as 6096 versus enkele as 6093: niet hetzelfde

Een punt dat direct moet worden aangepakt: de A06B-6093-serie produceert ook servo-versterker units met één as, en voor kopers die beide series zijn tegengekomen, rijst soms de vraag of ze elkaar kunnen vervangen.

Dat kunnen ze niet. De 6096- en 6093-series zijn verschillende productgeneraties met verschillende fysieke vormfactoren, verschillende connectorconfiguraties en verschillende interne architecturen. Een 6096-module met één as en een 6093-module met één as kunnen hetzelfde aantal assen delen, maar daar eindigt de gelijkenis. Het interfaceprotocol, de connectorpinout, de montagehardware en de parameterstructuur in de CNC-controller zijn allemaal generatiespecifiek. Een machine die is uitgerust met een H106 vereist een H106 of een andere 6096-serie variant als vervanging — de 6093-serie is geen optie.

Staat, Garantie en Retourneringen

Nieuwe / originele units hebben een 12 maanden garantie. Dit zijn niet-geïnstalleerde fabrieksgeproduceerde units, geschikt voor machines in actieve productieomgevingen waar garantie en herkomst van componenten prioriteit hebben.

Geteste gereviseerde units hebben een 3 maanden garantie, afkomstig van ontmantelde of opnieuw uitgeruste apparatuur en geverifieerd door functionele tests voordat ze worden vermeld. Voor geplande reservevoorraad of kostengevoelige vervangingsscenario's bieden geteste gereviseerde units een bevestigd werkend component tegen gereduceerde aanschafkosten.

Meld fysieke schade, onvolledige levering of beschrijvingsafwijkingen op de dag van aankomst of de volgende werkdag. Units die binnen 4 dagen na ontvangst niet functioneel blijken te zijn, komen in aanmerking voor retour. Garantie dekt geen schade door onjuiste installatie, motor-side foutenergie, of parameterfouten die na levering zijn toegepast. Retouren worden niet geaccepteerd voor verkeerde bestellingen of "change-of-mind" situaties — verifieer altijd de H106-suffix van het fysieke label op de defecte unit voordat u een bestelling plaatst.

Bestellen en Verzenden

Verzending: 2 tot 4 werkdagen na bevestigde betaling, magazijn in Guangzhou.

Vervoerders: DHL en FedEx voor internationale levering. Lokale magazijnophaling in Guangzhou mogelijk na voorafgaande afspraak.

Gecombineerde verzending: Bij inkoop van de H106 samen met andere servo-versterkers, kabels of controllercomponenten voor dezelfde machine-overhaul, kan gecombineerde verzending vóór betaling worden geregeld om de totale logistieke kosten te verlagen.

Betaling: T/T bankoverschrijving voor alle orderwaarden. PayPal en Western Union geaccepteerd tot USD $500.

Importkosten: Alle douanerechten, belastingen en importkosten van het bestemmingsland zijn de verantwoordelijkheid van de koper. Neem contact op met het team vóór het bestellen als uw land bekende beperkingen heeft voor DHL/FedEx-services.

Veelgestelde Vragen

V1: De OCR-versie van dit onderdeelnummer luidt "HIO6" — hoe weet ik zeker of de "I" de letter I of het cijfer 1 is, en de "O" de letter O of het cijfer 0?

 De betrouwbare manier om dit op te lossen is door het fysieke label op de geïnstalleerde of defecte unit te bekijken onder goed licht, indien nodig met een vergrootglas. FANUC's onderdeelnummerconventie gebruikt alleen numerieke cijfers na de letter H in servo-versterker suffixes — er verschijnen geen alfabetische tekens op die positie. Als uw label "HIO6" leest, zijn beide dubbelzinnige tekens numeriek: de "I" is het cijfer 1 en de "O" is het cijfer 0, waardoor het correcte onderdeelnummer H106 is. Een secundaire bevestigingsmethode is om naar het volledige onderdeelnummer op het label te kijken: A06B-6096-H106 bevat zes afzonderlijke instanties van het cijfer nul en één instantie van het cijfer 1, die allemaal als hun letterlijke tegenhangers kunnen verschijnen onder slechte OCR-omstandigheden. Kruisverwijzing van uw labelreeks met het bekende correcte formaat A06B-6096-H106 lost meestal alle resterende ambiguïteit op. Als het label op de unit werkelijk onleesbaar is, codeert de servo-parametergegevens in het geheugen van de CNC-controller het type aandrijving dat was geïnstalleerd, en het lezen van de relevante parameters van het display van de controller kan de juiste variant bevestigen.

V2: Mijn machine gebruikt een H106 en een H302 in dezelfde aandrijfschakelkast. De H106-as is defect. Moet ik alleen de H106 vervangen, of onderzoeken of de H302 ook beïnvloed zou kunnen zijn?

Vervang de H106 als primaire actie. In een kastconfiguratie waarbij een module met één as en een drievoudige module onafhankelijk werken, is een storing in de H106 elektrisch geïsoleerd van de H302 door de aard van de afzonderlijke module-architectuur — ze delen een AC-voeding, maar hun individuele aandrijffasen werken onafhankelijk. Tenzij de storing een fysieke gebeurtenis betrof zoals een stroompiek, koelmiddelinbrenging of elektrische ontlading die meerdere modules tegelijkertijd zou kunnen beïnvloeden, hoeft de H302 die de gezonde assen onderhoudt niet te worden vervangen. Na het installeren van de H106-vervanging, laat u alle assen door een volledige traversecyclus lopen met een gereduceerde voedingssnelheid voordat u terugkeert naar de productie, waarbij u let op eventuele alarmcodes of abnormaal gedrag op de H302-assen — dit bevestigt dat het stroomgebeurtenis dat de H106-storing veroorzaakte, geen latente schade heeft achtergelaten in aangrenzende hardware. Als alle assen schoon lopen, is de H302 vrijwel zeker niet beïnvloed.

V3: Is de A06B-6096-H106 hetzelfde als A06B-6096-H104? Ze lijken op elkaar en ik heb beide genoemd gezien in documentatie voor dezelfde machine-serie.

H106 en H104 zijn gerelateerde maar verschillende varianten binnen de 6096 enkele-as groep. De leidende "1" in beide suffixes bevestigt dat beide modules met één as zijn, maar de achterste cijfers "06" en "04" vertegenwoordigen verschillende stroomuitgangstiers. Elke tier is afgestemd op specifieke motorstroomwaarden, en de CNC-controllerparameters zijn geconfigureerd voor de specifieke tier die bij de ingebruikname is geïnstalleerd. Het vervangen van H104 door H106 of vice versa is geen directe vervanging — het vereist verificatie van de motorcompatibiliteit met de vervangingstier en aanpassing van de relevante servo-parameters in de controller. Voor een eenvoudige onderhoudsvervanging is de veiligste en eenvoudigste weg om de H106 precies zoals geïnstalleerd te verkrijgen. Als alleen de H104 beschikbaar is en de H106 niet kan worden verkregen, raadpleeg dan de parameterdocumentatie van de machine voordat u met de vervanging doorgaat, en wees voorbereid om de as na installatie opnieuw af te stemmen.

V4: We kopen de A06B-6096-H106 voor een machine die één productieshift draait. De machine is al jaren betrouwbaar en dit is de eerste storing van de servo-aandrijving. Wat duidt de storing van een module met één as doorgaans aan over de rest van het controlesysteem?

Een eerste aandrijvingsstoring na jaren van betrouwbare service is over het algemeen een lokale gebeurtenis in plaats van een signaal van bredere systeemverslechtering. Componenten van servo-versterkers — met name elektrolytische condensatoren en vermogenstransistorverbindingen — hebben een beperkte levensduur die wordt gemeten in cumulatieve bedrijfsuren en thermische cycli, en deze componenten kunnen het einde van hun levensduur bereiken, onafhankelijk van al het andere in de kast. Een storing van een enkele module na een lange servicegeschiedenis weerspiegelt waarschijnlijk eerder dat de H106 het einde van zijn componentlevenscyclus heeft bereikt dan dat het hele controlesysteem faalt. De meer informatieve indicator is wat er gebeurt na de vervanging: als de machine normaal functioneert en zonder verdere incidenten gedurende de volgende zes tot twaalf maanden blijft draaien, was de storing inderdaad geïsoleerd. Als er binnen korte tijd na de H106-vervanging aanvullende storingen optreden in andere modules of het controlesysteem, suggereert dat patroon bredere condensatorveroudering of verslechtering in de kastomgeving, en is een uitgebreidere inspectie van de resterende aandrijfhardware gerechtvaardigd.

V5: We hebben de mogelijkheid om een kleine partij gebruikte A06B-6096-H106 units te kopen van een faciliteit die zojuist verschillende identieke machines heeft ontmanteld. Is bulkverwerving een verstandige strategie voor reserveonderdelen voor oudere aandrijvingen?

 Het is een verstandige strategie met een paar voorwaarden. Het verwerven van meerdere units van een bekende bron — met name een bron waar u de machinegeschiedenis, de omstandigheden waaronder de aandrijvingen werden gebruikt en de reden voor ontmanteling kunt verifiëren — is aanzienlijk voorspelbaarder dan het kopen van individuele units van anonieme secundaire marktbronnen over tijd. De belangrijkste vragen die u moet stellen voordat u zich committeert aan een partijaankoop zijn of alle units van dezelfde machinegeneratie afkomstig zijn (zodat consistente specificaties voor de stroomtier worden gegarandeerd), of een van de units is verwijderd vanwege storingen in plaats van geplande ontmanteling, en of de aandrijvingen sinds de verwijdering onder gecontroleerde omstandigheden zijn opgeslagen. Units van een geplande ontmanteling die droog en temperatuurstabiel zijn opgeslagen, zijn een ander verhaal dan units die achttien maanden in een buitencontainer hebben gestaan. Voor een faciliteit die meerdere machines met H106-aandrijvingen gebruikt, kan een geverifieerde partij van één bekende bron meerdere jaren reservedekking bieden tegen een prijs die moeilijk te evenaren is door individuele inkoop — maar alleen als de herkomst en opslaggeschiedenis adequaat zijn geverifieerd vóór aankoop.

Enkele as. Bevestigde serie. Klaar voor verzending.
