A06B-6096-H201 FANUC AC servoversterker A06B6096H201 A06B-6096-H201

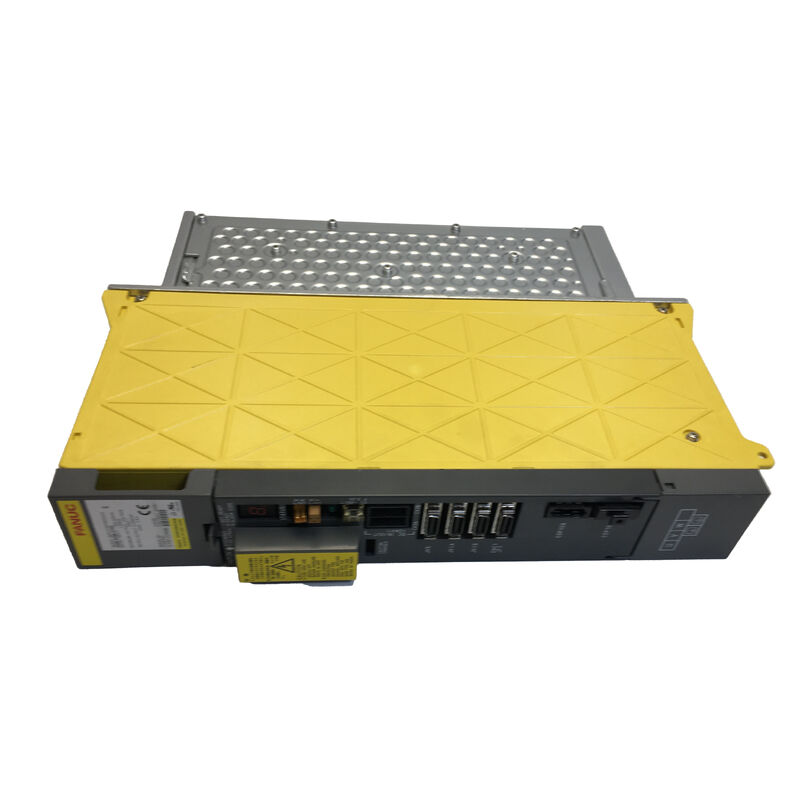

FANUC A06B-6096-H201 | Alpha SVM2-12/12 Dual-Axis Servo Module — 3A / 3A / 283–325V / FSSB

SVM2-12/12 — Compact Dual-Axis aan de lage stroomkant

De A06B-6096-H201 is de SVM2-12/12 — de dual-axis module met de laagste stroomsterkte in FANUC's Alpha FSSB SVM-familie, met 3,0 Arms op zowel de L- als M-kanalen. Hij bedient twee servo-assen vanuit één module aan de kleine kant van het Alpha SVM2-bereik, waardoor het de juiste unit is voor compacte CNC-machineconfiguraties waar twee lichtbelaste assen een versterker delen zonder de stroomcapaciteit van de 40/40 of 80/80 varianten te vereisen die dezelfde kastruimte vullen tegen hogere kosten.

Zoals alle modules in de A06B-6096-serie, wordt de H201 gevoed door de gedeelde DC-bus die wordt geleverd door een bijpassende Alpha PSM (Power Supply Module) en communiceert met de CNC via FSSB glasvezelkabel. FSSB-as-toewijzing wordt gedefinieerd in de asparameters van de CNC — elk L- en M-kanaal krijgt zijn eigen FSSB-adres in de driveketen.

De SVM2-12/12-aanduiding onderscheidt deze module van dual-axis varianten met hogere stroomsterkte in dezelfde familie. De stroomclassificatie per kanaal is het primaire selectiecriterium: de continue stopstroom van de motor moet binnen de 3,0 Arms-classificatie van het versterkerkanaal vallen. Overschrijding hiervan leidt tot overstroomfouten of thermische overbelasting. Als de geïnstalleerde machine motoren gebruikt die meer dan 3,0 Arms per as vereisen, is de SVM2-variant met een hogere stroomklasse de juiste specificatie.

Belangrijkste specificaties

SVM2 Familie Context

De SVM2-aanduiding omvat alle dual-axis modules in de A06B-6096-serie. De H201 met 3,0 A/3,0 A is de kleinste. Aangrenzende varianten omvatten hogere stroomsterktes per kanaal voor motoren met grotere stopstroomvereisten. De fysieke vorm en de FSSB-communicatiearchitectuur worden gedeeld binnen de SVM2-familie — maar modules met verschillende stroomsterktes hebben verschillende interne voedingscomponenten, verschillende nominale thermische prestaties en verschillende motorparameterconfiguraties. Ze zijn niet uitwisselbaar.

Bij het vervangen van een H201, controleer het volledige onderdeelnummer op het label van de geïnstalleerde module. Een aangrenzend SVM2-nummer in de kast kan een hogere stroomsterkte en een andere motortype-mapping hebben — het monteren ervan tegen een motorbelasting van een H201 brengt het risico op parameter-mismatch of onderdimensionering van de versterker in de andere richting met zich mee.

FAQ

V1: Wat is de A06B-6096-H201 in FANUC's SVM2-bereik?

Het is de SVM2-12/12 — de dual-axis module met de laagste stroomsterkte in de Alpha FSSB SVM-serie. Zowel de L- als M-kanalen zijn nominaal 3,0 Arms continu. Hij stuurt twee servo-assen aan vanuit één module aan de kleine kant van het Alpha SVM2-stroombereik, voor compacte CNC-machineconfiguraties met lichtbelaste asmotoren.

V2: Vereist de A06B-6096-H201 een aparte PSM-voeding?

Ja. De A06B-6096 SVM-serie wordt gevoed door een gedeelde DC-bus die wordt geleverd door een Alpha PSM (A06B-6087 of A06B-6088 serie). De PSM moet gekwalificeerd zijn om de gecombineerde stroomvraag van alle aangesloten SVM- en SPM-modules te leveren. De H201 rectificeert zijn eigen AC-ingang niet zelf.

V3: Kan een SVM2-variant met hogere stroomsterkte de H201 vervangen?

Fysiek kan het in dezelfde kastruimte passen, maar het is geen eenvoudige vervanging. Varianten met hogere stroomsterkte hebben verschillende motorparameterconfiguraties en verschillende thermische classificaties. De asparameters van de CNC moeten worden ingesteld voor het daadwerkelijk aangesloten motortype — het monteren van een module met hogere stroomsterkte tegen een motor met lage stroomsterkte zonder de juiste parameterconfiguratie leidt tot alarmen voor motortype-mismatch of onjuiste snelheidschaalverdeling.

V4: Beide L- en M-assen gaven tegelijkertijd een alarm. Is dit een fout van de H201-module?

Gelijktijdige alarmen op beide assen van een SVM2-module kunnen duiden op een fout op moduleniveau (verlies van gedeelde DC-bus of uitval van de regelvoeding in de module) of een fout van een upstream PSM. Controleer eerst de PSM-status en verifieer de FSSB-kabelverbindingen — een PSM-fout zet alle SVM-modules op de bus tegelijkertijd offline. Alarmen op één as zijn waarschijnlijker motor- of encoderfouten.

V5: Waar wordt de A06B-6096-H201 vandaan gehaald?

Via de FANUC Alpha FSSB module aftermarket — CNC-reparatiespecialisten en Alpha-versterkerdealers hebben ruil- en overtollige voorraad. Bevestig specifiek de H201 (SVM2-12/12) — de fysieke vorm van SVM2-varianten kan er in een kast vergelijkbaar uitzien, terwijl de elektrische specificatie verschilt. Vraag om een functionele test op zowel de L- als M-kanalen voordat u een ruileenheid accepteert.
