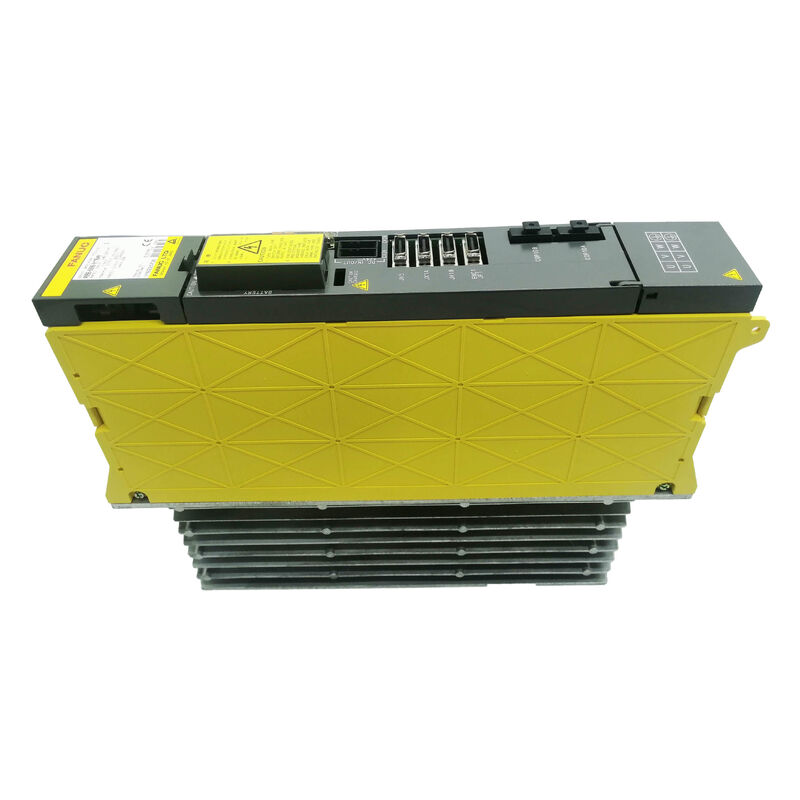

A06B-6096-H206 FANUC AC Servo Versterker Unit A06B6096H206 A06B-6096-H206

FANUC A06B-6096-H206 | Alpha SVM2-40/40 Dubbele Servo Module — 12.5A / 12.5A / FSSB / Serie 16i / 18i / 21i

Onderdeelnummer: A06B-6096-H206

Fabrikant: FANUC Corporation (Japan)

Producttype: Dubbele AC Servo Versterkermodule — Alpha Serie

SVM2-40/40 — Twee Assen met Gelijkstroomklasse

De A06B-6096-H206 is de SVM2-40/40 — de symmetrische dubbele Alpha servomodule, met zowel L- als M-assen op identieke 12.5A nominale uitgang. De 40/40-aanduiding betekent dat beide kanalen motoren van dezelfde stroomklasse aandrijven met een gelijkwaardige capaciteit. Dit is de configuratie voor machinegereedschappen waarbij twee assen vergelijkbare belastingsprofielen dragen — dubbele assen die een enkele versterkerslot in de kast delen.

De A06B-6096-serie maakt gebruik van FSSB glasvezelcommunicatie tussen de CNC en de aandrijfmodule. Dit is het belangrijkste verschil met de eerdere 6090 en 6066 Alpha C-serie, die parallelle PWM-interfacebedrading gebruikten. De 6096 SVM haalt ook stroom uit een gedeelde DC-bus geleverd door een bijbehorende PSM (Power Supply Module), in plaats van zijn eigen AC-ingang zelf te gelijkrichten zoals de eerdere 6090 SVUC-serie deed. Deze twee wijzigingen — FSSB-communicatie en gedeelde DC-bus — definiëren de 6096 als de Alpha SVM-generatie die overeenkomt met de i-serie CNC-systemen van Serie 16i/18i/21i.

H206 in het A06B-6096 Dubbele Assenbereik

De suffix codeert de stroomklasse per kanaal. De H206 met 12.5A per kanaal is een variant met hogere capaciteit binnen de SVM2-familie. Voor assen die motoren aandrijven die meer stroom vereisen dan kleinere SVM2-varianten leveren, is H206 de juiste specificatie. Voor asymmetrische motorparen (waarbij L- en M-assen motoren van verschillende groottes aandrijven), zouden asymmetrische SVM2-varianten met verschillende stroomwaarden per kanaal worden gespecificeerd. H206 is voor gematchte paren.

Bevestig het onderdeelnummer van de geïnstalleerde module aan de hand van het eigen label — aangrenzende suffixes binnen de SVM2-familie verschillen in stroomklasse. De fysieke vorm kan er vergelijkbaar uitzien, maar de elektrische specificatie verschilt.

Belangrijkste Specificaties

Veelgestelde Vragen

V1: Wat is het verschil tussen A06B-6096-H206 en de H204 (SVM2-20/20)?

Beide zijn dubbele Alpha SVM-modules met FSSB-interface. De H206 levert 12.5A per kanaal; de H204 levert een lagere nominale stroom per kanaal. De juiste variant wordt bepaald door de nominale stroom van de aangesloten servomotoren. Het vervangen van H204 door H206 op motoren die de hogere stroomwaarde vereisen, zal overstroomfouten veroorzaken.

V2: Vereist de A06B-6096-H206 een externe PSM-voeding?

Ja. De 6096 SVM haalt stroom uit een gedeelde DC-bus geleverd door een bijbehorende Alpha PSM (serie A06B-6087 of A06B-6088). De PSM gelijkricht de binnenkomende driefasige AC en levert de DC-busspanning voor alle aangesloten SVM- en SPM-modules. Bevestig dat de vermogensclassificatie van de PSM de gecombineerde belasting van alle aangesloten modules dekt.

V3: Beide L- en M-assen gaven tegelijkertijd een alarm. Is dit een modulefout?

Gelijktijdige alarmen op beide assen van een SVM2-module kunnen duiden op een fout op moduleniveau (verlies van gedeelde DC-bus of uitval van stuurstroom) of een voorgaande storing (PSM-fout, FSSB-communicatieonderbreking). Controleer eerst de PSM-status en verifieer de FSSB-kabelverbindingen met deze module. Een PSM-fout zal alle SVM- en SPM-modules tegelijkertijd offline halen, waardoor er gelijktijdige alarmen op alle assen optreden.

V4: Vereist het vervangen van de A06B-6096-H206 CNC-parameterwijzigingen?

Voor een identieke SVM2-40/40 vervanging zijn doorgaans geen CNC-parameterwijzigingen nodig — asparameters worden opgeslagen in het SRAM van de CNC en worden niet beïnvloed door de vervanging van de versterker. Controleer na installatie of de FSSB-as-toewijzing in de CNC overeenkomt met de fysieke positie van de module in de aandrijfkast.

V5: Waar wordt de A06B-6096-H206 vandaan gehaald?

Via de FANUC CNC-aftermarket — gespecialiseerde Alpha versterkerdealers en CNC-reparatiebedrijven hebben uitwisselings- en overtollige voorraad. Bevestig specifiek de H206-suffix. Een functionele test onder werkelijke motorbelastingen op beide kanalen is de meest betrouwbare acceptatieverificatie.
