A06B-6114-H103 FANUC AC Servo Versterker Unit A06B6114H103 A06B-6114-H103

Fanuc A06B-6114-H103 ∙ Alpha i Single-Axis Servo Versterker Module SVM1-20i ∙ 6.5A, 283 ∙ 339V DC, FSSB, HRV3, CNC 16i / 18i / 21i / 0i-B

Overzicht

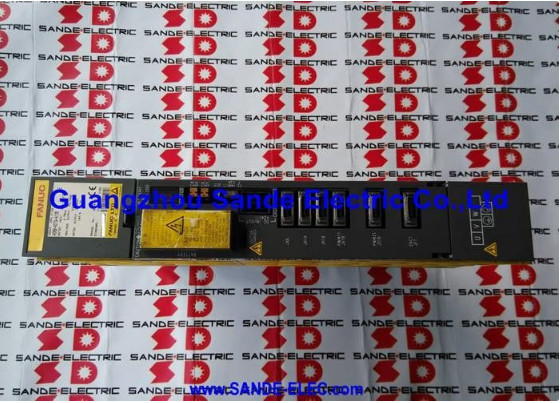

DeFanuc A06B-6114-H103is de SVM1-20i

Als opvolger van de eerste generatie A06B-6096-H102 (SVM1-20),het weerspiegelt Fanuc's verhuizing naar de i-generatie servo architectuur die arriveerde met de 16i/18i-B en 21i-B besturing in het begin van de jaren 2000 en is sindsdien de ruggengraat van Fanuc CNC-systemen wereldwijd geworden.

Op de werktuigen van de grootste bouwbedrijven ter wereld: bewerkingscentra, draaicentrums, vijfassige machines,en overdrachtslijnen de A06B-6114-H103 is de gebruikte module wanneer binnen de gedeelde aandrijflijn van het alfa i-servosysteem een enkele lichte tot middelgrote as moet worden aangedreven.

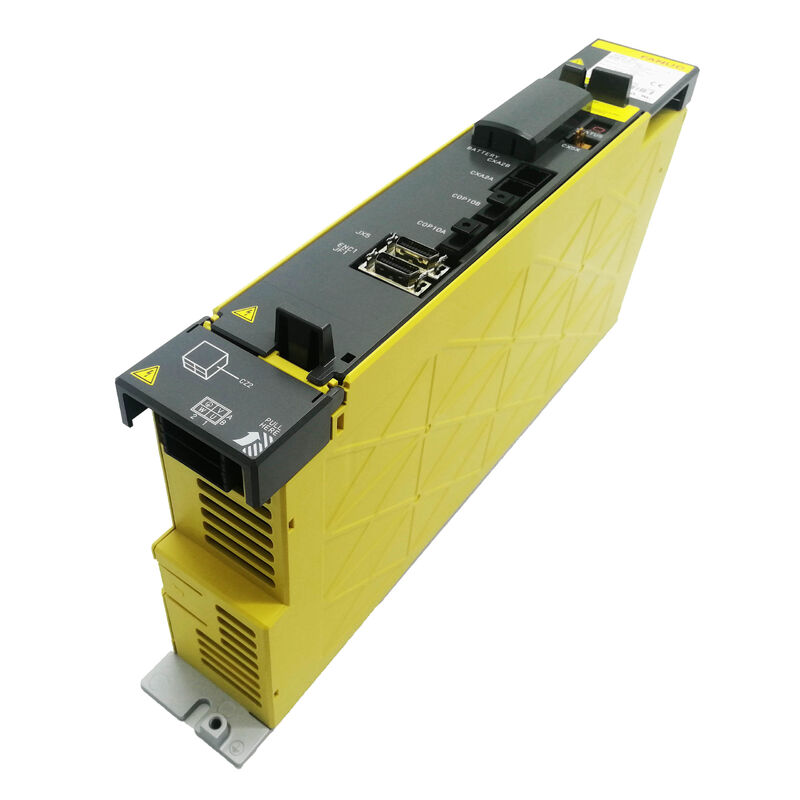

De module is een 60 mm brede servoversterker die naast andere SVM- en aiSP-spoelmodules in het alfa i-servo-systeem rack wordt geplaatst, die allemaal gelijkstroom uit de gemeenschappelijke aiPS-voeding halen.

Het smalle profiel van 60 mm is de fysieke marker van de positie van de SVM1-20i aan de onderkant van het stroombereik bredere modules (80 mm, 90 mm) dragen de hogere stroom SVM1-40i en SVM1-80i aanduidingen.In een typische bewerkingscentrumconfiguratie, wordt een X- of Y-as aangedreven door een αiS 4/5000 of kleinere motor bediend door de A06B-6114-H103, terwijl de Z-as of de pallet-as “die meer koppel vereist” een SVM1-40i of hoger heeft.

Communication between the CNC and the A06B-6114-H103 runs exclusively through FSSB — Fanuc Serial Servo Bus — a proprietary fibre-optic serial link that transmits position commands and receives feedback between the CNC's servo card and each amplifier module in the system.

Elke SVM1-20i bezet één FSSB-asslot; de servo-kaart van de CNC identificeert de versterker en zijn aangesloten motor tijdens de systeeminitialisatie via de handshakingsequentie van het FSSB-protocol.

Dit betekent dat de servo-parameters van de CNC correct moeten overeenkomen met het motortype dat aan de A06B-6114-H103 is bevestigd ∙ een onjuist motornummer in parameter nr. 2020 veroorzaakt bij opstarten een alarm voor een ongelijke as.

Het HRV3-servo-besturingsalgoritme dat in de A06B-6114-H103 draait, is een significante verbetering ten opzichte van het HRV2-algoritme in de eerste generatie SVM1-20..5 μs snelheidsluscyclus), waardoor een betere snelheidsregulatie onder dynamische snijbelastingen en een nauwkeurigere positiebeheersing tijdens de versnellings- en vertragingstadia worden bereikt.

voor CNC-toepassingen met een hoge voedingssnelheid, complexe vijfassige oppervlaktepaden of agressieve spindelsynchroniseerde bewerkingen,HRV3's strakere lus berekening maakt een echt verschil in oppervlakte afwerking en positie nauwkeurigheid.

Belangrijkste specificaties

Alpha i-systeemarchitectuur Waar de SVM1-20i past

Om de rol van de A06B-6114-H103 te begrijpen, moet je begrijpen hoe het alfa i servosysteem is gebouwd. one or more aiPS power supply modules (A06B-6110 series) rectify the incoming three-phase AC and produce the shared DC bus voltage (283–339V DC) that all the servo and spindle modules in the rack draw from.

De SVM-modules ¢ SVM1, SVM2, SVM3 ¢ zijn de omvormerstadia die deze DC-busspanning omzetten in de wisselspanning met variabele frequentie die de servomotoren aandrijft.Elk SVM bevat IPM-transistormodules, gate drive circuits, en de servo control card, allemaal ingesloten in Fanuc's 60mm tot 90mm modulaire behuizingen.

De A06B-6114-H103 bevindt zich aan het smalle einde van dit bereik.5A ‡ voldoende voor alfa i-motoren in het bereik van 200W tot ongeveer 500W continu koppel, afhankelijk van de omzetting van de motor van stroom naar koppel.

Motoren buiten dit stroombereik vereisen een hogere SVM.

De 2,5 kW-invoer van de module vanuit de gelijkstroombus bepaalt ook het maximale vermogen dat de aiPS-stroomvoorziening moet leveren voor deze as plus alle andere in het systeem,Daarom moet bij de selectie van een aiPS voor een meerassige machine de energiebehoefte van alle geïnstalleerde SVM- en aiSP-modules worden samengevat..

FSSB: Waarom de vezelverbinding belangrijk is

The fibre optic FSSB link between the CNC's servo card and the A06B-6114-H103 is not merely a convenience — it is a fundamental part of why the alpha i system achieves the servo loop performance it does.

Elektrische geluidsdichtheid is perfect op een glasvezelverbinding: de transitoriën van de motorschakelaars, de golf van de voedingsbron en EMI van aangrenzende apparatuur hebben geen invloed op de seriële gegevensstroom.

De link draagt positiecommando's, actuele commando's, feedbackgegevens,en systeem alarmen tussen de CNC en elke versterker bij een hoge update snelheid die onmogelijk zou zijn over conventionele koperen signaal bedrading zonder substantiële afscherming en lay-out discipline.

Voor de installateur van de machine vereenvoudigt FSSB ook de bedrading aanzienlijk. In plaats van de draad-zware verbindingen die eerdere analoge servo-architecturen vereisten tussen de CNC en elke asversterker, wordt de FSSB gebruikt voor de vergroting van de capaciteit van de machine.FSSB daisy-ketens de versterkers samen met een enkele vezel lopen van de CNC servo kaart output aan de eerste module COP10A / COP10B connector paar, dan van module tot module in de keten.

The CNC assigns axis numbers to modules based on their position in the chain and their response to the initialisation query — a clean architecture that supports rapid system commissioning and straightforward fault isolation.

HRV3-controle  snelheidslus en asprestaties

De aanduiding HRV3 op de A06B-6114-H103-besturingskaart verwijst naar High Response Vector control, versie 3.

De belangrijkste verbetering in HRV3 ten opzichte van HRV2 is de snelheidslus-updatecyclus: HRV3 voert zijn snelheidsberekening uit met een snelheidscyclus van 62,5 μs, vergeleken met de 125 μs van HRV2.

Het halveren van de berekeningscyclus betekent dat de snelheidslus twee keer zo vaak snelheidsdeviaties detecteert en corrigeert.het produceren van een servo dat reageert op belastingverstoringen, zoals de krachten van de snijmachine, as omkering wrijving, en machine structurele conformiteit met merkbaar betere snelheid stabiliteit.

Het praktische resultaat is een verbeterde oppervlakteafwerking op geprofileerde snijdingen waarbij de snelheidsregulatie bij richtingswijzigingen rechtstreeks van invloed is op het werkstukoppervlak.

HRV3 maakt ook hogere servowinsten mogelijk voordat stabiliteit een probleem wordt, wat een nauwere volgfout op snelle contourpaden en een betere assynchronisatie in geïnterpoleerde meerassige bewegingen mogelijk maakt.

Voor machinebouwers die servosystemen specificeren voor hun veeleisende machines,de HRV3-capaciteit van de A06B-6114-H103 is een belangrijke parameter die het onderscheidt van FSSB-modules van de eerste generatie;.

Vervanging Context

De A06B-6114-H103 is de aangewezen vervanger van de A06B-6096-H102 (SVM1-20, HRV2, eerste generatie FSSB) in de i-generatie.De twee modules bedienen hetzelfde fysieke motorbereik en zijn verbonden via dezelfde FSSB-vezeltopologie, maar ze zijn niet uitwisselbaar zonder rekening te houden met de CNC-configuratie.

De H103 vereist een voedingsbron van de A06B-6110 serie aiPS-eenheden; de H102 haalt uit de oudere A06B-6087/6088/6089 serie voedingsbronnen.

Machines originally built with the H102 on the older power system cannot replace only the SVM without also addressing the power supply compatibility — a full drive system review is necessary before specifying the upgrade.

Voor machines die reeds op de A06B-6110-serie aiPS-stroomvoorraden met H102-SVM-modules zijn geïnstalleerd, is de H103 een directe functionele vervanging.

De servo-parameters moeten na vervanging worden gecontroleerd om te bevestigen dat het motortypennummer en de vergrotingsinstellingen overeenkomen met de geïnstalleerde motor.

Interne platen en onderhoudbare onderdelen

De A06B-6114-H103 bevat twee hoofdplatformen: de A16B-2203-0691 bedradingsplatform behandelt de interface van de voedingssectie en de I/O-verbindingen,terwijl de A16B-2101-004x FSSB-besturingskaart de servo-algoritme-berekening en glasvezelcommunicatie beheertGeen van beide platen wordt als afzonderlijk reservebord verkocht. Fanuc en erkende dienstverleners behandelen de module als de service-eenheid.

Een aantal componenten van de module zijn echter afzonderlijk verkrijgbaar en kunnen door gekwalificeerde service-ingenieurs worden vervangen: de 20A IPM-transistormodule, de interne koelventilator,het batterijpakket (voor encoder back-up), en de DC bus fusie.

Deze reparaties op onderdeelniveau verlengen de levensduur van de A06B-6114-H103 aanzienlijk voor eenheden die eerder geïsoleerde onderdeelfouten hebben ondergaan dan wijdverspreide bordbeschadiging.

Veelgestelde vragen

V1: Wat is het verschil tussen de A06B-6114-H103 en de A06B-6114-H104 (SVM1-40i)?

De H103 (SVM1-20i) draagt een enkele 20A IPM en is ingedeeld op 6,5A continue output. De H104 (SVM1-40i) draagt een enkele 40A IPM en is ingedeeld op 12,5A continue output.

De H104 is fysiek breder (80 mm versus 60 mm voor de H103) en aandrijft grotere alfa i-motoren the αiS 8/3000, αiF 4/5000, en vergelijkbare die meer dan de 6,5A-continuïteit van de H103 trekken.

Beide modules verbinden via FSSB en gebruiken HRV3. Motormodellen buiten het huidige bereik van de H103 vereisen eenvoudig de H104 of een module met een hogere rating; geen enkele configuratie kan de 6,5A-uitgangscategorie van de H103 uitbreiden.

V2: Wat gebeurt er als het verkeerde motortypenummer in CNC-parameter nr. 2020 voor de as A06B-6114-H103 wordt geladen?

Een niet overeenkomend motortypenummer veroorzaakt het alarm SV5136 (onjuiste servomotor) bij aansturing en de as kan niet worden ingeschakeld.

In sommige configuraties kan ook een SV0401 (as niet klaar) of SV5061 (servofoutoverstroming) verschijnen.

Het motortypenummer moet overeenkomen met zowel de aangesloten fysieke motor als de nominale stroom van de versterker indien het motortypenummer een motor specificeert die meer stroom vereist dan de stroom van de H103.Nominale uitgang 5A, zal de CNC de mismatch detecteren.

Corrigeer de parameter naar het motortypenummer dat overeenkomt met de geïnstalleerde motor uit de lijst met parameters van de servomotor en versterker van Fanuc, en draai vervolgens de kracht om het alarm te verwijderen.

V3: Kan de A06B-6114-H103 een beta i-serie (βiS) motor aandrijven, en zo ja, welke modellen?

Ja, de H103 is compatibel met een gedefinieerde reeks beta i-motoren die binnen de 6,5A-stroomcategorie vallen: βiS 0,4/5000, βiS 0,5/6000, βiS 1/6000, βiS 2/4000, βiS 4/4000, βiS 8/3000,en βiS 12/2000.

Beta i motors used in FSSB configurations require the alpha i amplifier series (not the separate beta i SVU amplifier units) and connect via the same encoder feedback and motor power interfaces as alpha i motors.

Het CNC-parameter nr. 2020 motortypenummer voor beta-i-motoren verschilt van de alpha-i-invoeringen confirm the correct beta-i-motortypenummer from the applicable Fanuc servomotor parameter list.

V4: De A06B-6114-H103 heeft een alarmcode "6" of "b" op het LED-scherm. Wat betekent dit?

Alarm 6 op het SVM1-20i-LED-scherm geeft een oververhitting van de omvormer aan. Alarm "b" geeft een overstroomtoestand aan op de L- en M-assen (opmerking: de SVM1-20i heeft slechts één as,dus "b" op een enkelassige module geeft doorgaans aan dat het IPM-overstroomdetectiecircuit is geactiveerd op de enkelassige L-uitgang).

Voor alarm 6 (oververhitting): controleer de werking van de interne koelventilator van de module, controleer de omgevingstemperatuur van de kast en bevestig een adequate luchtstroom door de aandrijflijn.

Voor alarm "b": controleer op kortsluiting van de motor, kortsluiting in de motorstroomkabel of een kapotte IPM-transistor in de module.

Een aanhoudend b-alarm met de motor uitgeschakeld wijst op een IPM-fout waarvoor een moduleonderhoud vereist is.

V5: Is het mogelijk de A06B-6114-H103 te gebruiken in een systeem dat nog steeds beschikt over de eerste generatie A06B-6087 of A06B-6089 voedingsmodules?

De A06B-6114-H103 (SVM1-20i, i-generatie) is speciaal ontworpen voor de A06B-6110-serie aiPS-voedingsmodules.

Het kan niet worden aangedreven met de oudere A06B-6087, A06B-6088 of A06B-6089-serie voedingsbronnen die worden gebruikt met de eerste generatie A06B-6079 en A06B-6096 SVM-modules.

De DC-busspanning, de stroomtoevoerspanningen en de buscommunicatieprotocollen tussen de stroomtoevoer en de SVM-modules verschillen tussen de twee generaties.Vermenging in één aandrijfsysteem wordt niet ondersteund en zal ertoe leiden dat het systeem niet initiaaliseert of componenten beschadigt.

Bij de overgang van de eerste generatie naar de i-generatie servo-hardware is een volledige upgrade van het aandrijfsysteem nodig, waarbij zowel de voedingsbron als alle SVM-modules samen worden vervangen .
