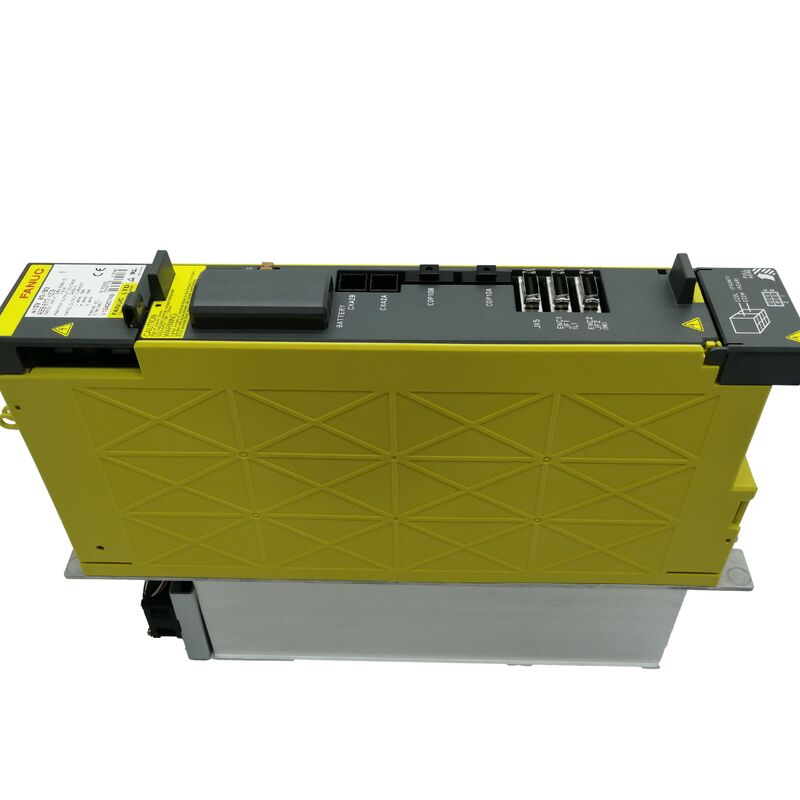

A06B-6117-H103 FANUC AC Servo Versterker Eenheid A06B6117H103 A06B-6117-H103

FANUC A06B-6117-H103 Alpha i Servo Versterkermodule AiSV 20

Productbeschrijving

DeA06B-6117-H103is eeneen enkelassige Alpha i-servoversterkermoduledoor FANUC alsαi SV 20In de onderhoudshandleiding van FANUC is deze specificatie van de bestelling opgenomen in de200VAC-invoerde groep enkelassige versterkers, en de gemeenschappelijke SVM-specificatie verbindt de familie metCNC's van de i-serie (model B) met FSSB-interface.

Dit is het type versterker dat wordt gebruikt wanneer de machine een speciaal servo-kanaal met één as nodig heeft in plaats van een gecombineerde meerasmodule.

Voor de technische koper is de belangrijkste specificatie de huidige klasse.

De specificatietabel van FANUC geeft6.5 Nominale uitgangsstroom van de wapensen een20 Maximale nominale stroomgrensvoorSVM1-20i, die dezelfde huidige klasse is die wordt vertegenwoordigd doorαi SV 20in de configuratie tabel.

FANUC vermeldt ook de gemeenschappelijke SVM-controlemethode alsSinusgolf-PWM-besturing met een transistorbrug (IGBT), wat deel uitmaakt van wat deze versterkerfamilie zijn voorspelbare gedrag in CNC servo toepassingen geeft.

Mechanisch wordt de αi-opstelling geplaatst20iklas in demet een breedte van 60 mm, zonder buitenste vinde groep, en de kaart van de sectie van de externe afmetingenSVM1-20inaarOmschrijving tekening 1 / Panel uitknijpen 1 / Onderhoudsgebied 1.

Dat maakt de H103 een van de meer compacte αi servo versterker formaten,die vaak handig is in kasten waar de ruimte beperkt is en het oorspronkelijke paneelontwerp is gebouwd rond smaller eenassige modules.

Vanuit het oogpunt van de productpagina is de H103 het best gepositioneerd als een model-specifieke vervanging voor geïnstalleerde FANUC αi servosystemen.

Het is niet een brede versterker die voor veel machines geschikt is, maar een duidelijk gedefinieerde versterker.een servoversterker met één as van de klasse FSSB 20.

Voor machinebouwers, MRO-kopers en serviceafdelingen is die duidelijkheid precies wat het onderdeel nuttig maakt.

Wanneer de taak is om stabiele servo-besturing te herstellen zonder de oorspronkelijke architectuur te veranderen, bespaart het juiste eenassige αi-model tijd en vermindert het vermijdbare opstarten van problemen.

Technische gegevens

Veelgestelde vragen

V1: Wat is A06B-6117-H103 in de officiële modelbenaming van FANUC?
FANUC identificeert het onderdeel alsαi SV 20In de bijbehorende beschrijvingshandleiding staat de overeenkomstige 20-klasse eenassige versterker als volgt:SVM1-20i, met dezelfde nominale huidige klasse.

Samen stellen deze handmatige vermeldingen de H103 vast als eenServoversterker met één as van de klasse Alpha i 20.

V2: Tot welke uitgangscategorie behoort deze versterker?
De FANUC SVM-specificatietabel kent toe6.5 Nominale uitgangsstroom van de wapensen20 Maximale nominale stroomgrenstot deSVM1-20iIk ben een student.

Voor kopers en technici is dat de essentiële elektrische identiteit van de H103: deze behoort tot de 20-klasse enkelassige versterkergroep, niet tot de 40-klasse of hogere capaciteitsvarianten.

V3: Met welk type CNC-interface is deze modelfamilie verbonden?
FANUC stelt in de gemeenschappelijke SVM-specificatie dat deze servoversterkerfamilie is bedoeld voorCNC's van de i-serie (model B) met FSSB-interface.

Dat is belangrijk omdat een correcte vervanging niet bepaald wordt door de huidige klasse alleen.

De versterker moet ook overeenkomen met de communicatiemethode die door de CNC wordt gebruikt en het aandrijfsysteem eromheen.

V4: Is de H103 een compact kastmodel?
Ja, in de αi-opstelling is het gegroepeerd in deKlasse 60 mm breed zonder buitenste vin, en het gedeelte met de externe afmetingen verbindt het enkelassige model 20i metOmschrijving tekening 1 / Panel uitknijpen 1 / Onderhoudsgebied 1.

In praktische panelen behoort het tot de compactere αi-versterker, wat handig is bij het werken in kasten die zijn ontworpen voor smalere enkelassige modules.

V5: Wat moet worden gecontroleerd voordat een A06B-6117-H103 wordt vervangen?
Het serviceteam moet de exacte bestellingsspecificatie van de geïnstalleerde versterker controleren, de FSSB-gebaseerde αi-architectuur van de machine bevestigen,en zorg ervoor dat de vervanging overeenkomt met de oorspronkelijke eenassige 20-klasse vereiste.

Het is ook verstandig om de pasvorm van het paneel en de omringende koelconditie te bevestigen.

Bij FANUC-servosystemen is de exacte versterkerklasse een van de veiligste manieren om langdurige inbedrijfstelling na de installatie te voorkomen.
