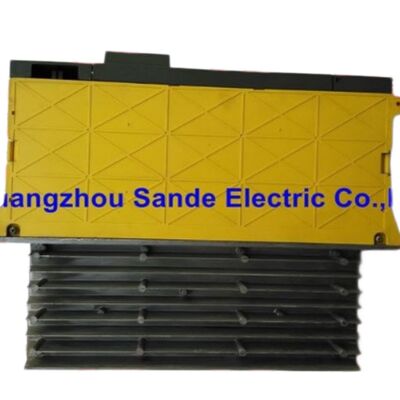

A06B-6117-H206 FANUC AC Servo Versterker Eenheid A06B6117H206 AO6B-6II7-H2O6

FANUC A06B-6117-H206 Alpha i Servo Versterkermodule AiSV 20/40

Productomschrijving

De A06B-6117-H206 is een 2-assige Alpha i servo versterkermodule die door FANUC wordt aangeduid als αi SV 20/40. In de FANUC configuratietabellen komt deze specificatie voor in de 200VAC-ingang servo-versterkerfamilie en behoort tot de groep die wordt gebruikt met i-Series CNC's via de FSSB-interface.

Dit maakt het een gedefinieerde dual-axis versterker voor machines die één as met een lagere capaciteit en één as met een hogere capaciteit in dezelfde modulebehuizing nodig hebben.

De waarde ervan ligt in die gemengde asconfiguratie. De specificatietabel van FANUC toont de L-as met een nominale stroom van 6,5 A en een nominale stroomlimiet van 20 A piek, terwijl de M-as is gespecificeerd op 13 A met een nominale stroomlimiet van 40 A piek.

Deze asymmetrische structuur is precies de reden waarom de H206 niet uitwisselbaar is met de 20/20 of 40/40 versies, alleen omdat ze tot dezelfde familie behoren. Voor een ingenieur of onderdelenkoper is de 20/40 combinatie de kernidentiteit van het product.

De opstelling en mechanische groepering van FANUC plaatsen SVM2-20/40i in de categorie 60 mm brede, externe koelvin frame, en de sectie met externe afmetingen koppelt dit model aan Uitzichttekening 2 / Paneeluitsparing 2 / Onderhoudsruimte 1. Dit is belangrijk in echte panelen.

Een vervangende versterker is alleen nuttig als deze past in de bestaande kastruimte, koelingspad en montageplan zonder onnodige aanpassingen te forceren.

Commercieel gezien is de H206 het soort onderdeel dat kopers doorgaans zoeken voor exacte vervanging in plaats van speculatieve substitutie.

In service situaties vermijdt het behouden van de originele gemengde asversterkerconfiguratie vaak parameterverwarring, vereenvoudigt het herinbedrijfstellen en houdt het de elektrische lay-out in lijn met het oorspronkelijke ontwerp van de machinebouwer.

Daarom is de juiste FANUC-aanduiding zo belangrijk: A06B-6117-H206 = αi SV 20/40 = dual-axis gemengde stroom servo versterker.

Technische gegevens

Veelgestelde Vragen

V1: Wat is de officiële FANUC-aanduiding voor A06B-6117-H206?
FANUC vermeldt dit model als αi SV 20/40 in de αi onderhoudshandleiding, en de beschrijvingshandleiding identificeert dezelfde stroomklasse als SVM2-20/40i.

In eenvoudige bewoordingen is het een tweeledige servo-versterker waarbij de twee kanalen niet dezelfde uitgangsklasse delen.

Deze gemengde structuur is het bepalende kenmerk van de module.

V2: Wat zijn de nominale uitgangswaarden van deze versterker?
De FANUC SVM specificatietabel toont de L-as op 6,5 A met een nominale stroomlimiet van 20 A piek en de M-as op 13 A met een nominale stroomlimiet van 40 A piek. Dit is het belangrijkste technische onderscheid van de H206.

Het is geen gebalanceerde 20/20 versterker en geen gebalanceerde 40/40 versterker; het is opzettelijk verdeeld over twee verschillende servo-stroomklassen.

V3: Waarom is de H206 niet uitwisselbaar met andere tweeledige αi versterkers?
Omdat in de FANUC αi familie, tweeledige modules worden georganiseerd op specifieke stroomcombinaties.

Een 20/40 eenheid wordt anders geselecteerd dan een 20/20 of 40/40 eenheid, en dat verschil beïnvloedt de motor/versterker match en het elektrische gedrag aan de aszijde.

Het gebruik van een fysiek vergelijkbare module uit de verkeerde stroomklasse kan een eenvoudige vervanging veranderen in een inbedrijfstellingsprobleem.

V4: Welk kastformaat gebruikt dit model?
De opstelling van FANUC groepeert deze klasse onder de 60 mm brede versterkerfamilie met externe vin, en de sectie met externe afmetingen koppelt SVM2-20/40i aan Uitzichttekening 2, Paneeluitsparing 2, Onderhoudsruimte 1.

Voor een onderhoudsmonteur is dit nuttig omdat het een solide startpunt geeft om de pasvorm van de kast, de compatibiliteit van de uitsparing en de benodigde servicevrijheid te controleren vóór installatie.

V5: Wat moet worden geverifieerd voordat dit onderdeel wordt gekocht?
De geïnstalleerde order specificatie moet eerst worden gecontroleerd, gevolgd door de asconfiguratie, het interface type en het kastformaat.

Aangezien de FANUC handleiding deze versterkerfamilie koppelt aan i-Series CNC's met FSSB, is het belangrijk om te bevestigen dat de machine nog steeds dezelfde besturingsarchitectuur gebruikt.

Exacte modelmatching is vooral belangrijk bij gemengde asmodules zoals deze, omdat de waarde van de eenheid ligt in zijn specifieke 20/40 combinatie, niet alleen in zijn uiterlijk.
