| Plaats van herkomst | Japan |
| Merknaam | FANUC |
| Certificering | CE ROHS |
| Modelnummer | A06B-6114-H207 |

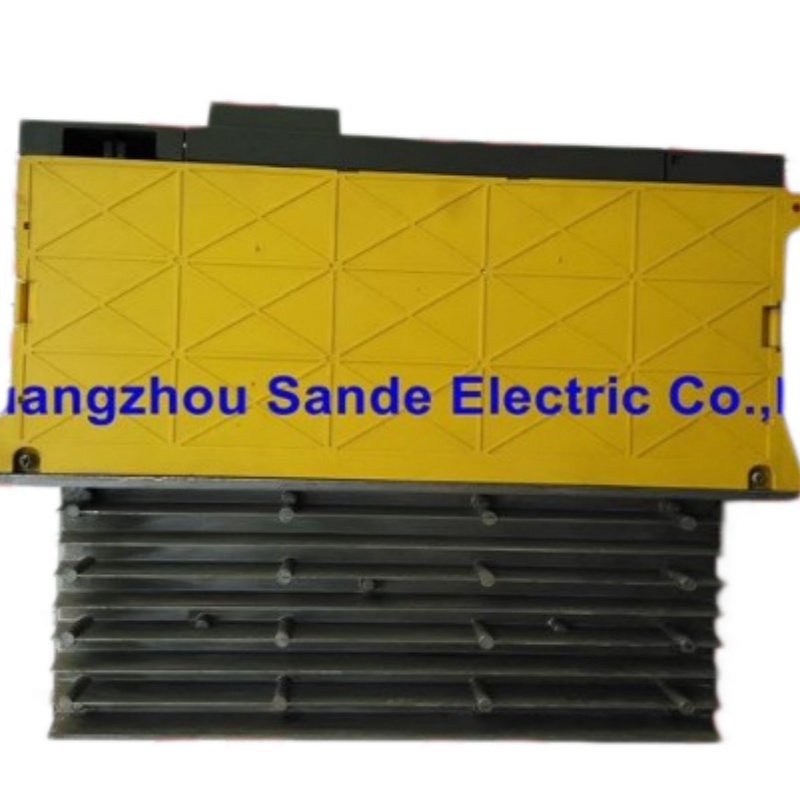

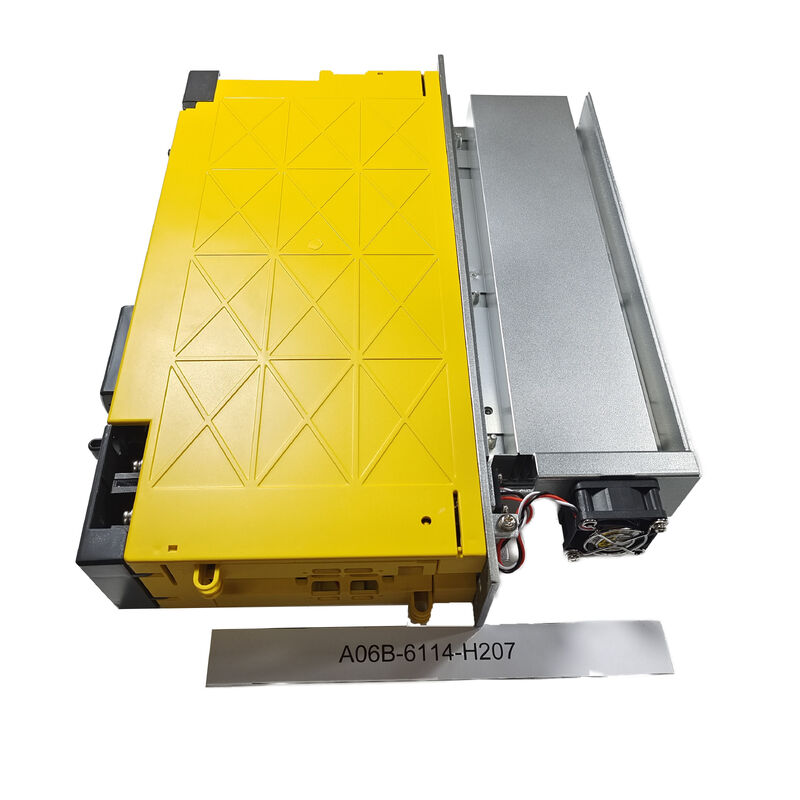

De A06B-6114-H207 is een 2-assige FANUC Alpha i servo-versterkermodule die in de αi-versterkerlijn wordt geïdentificeerd als αi SV 40/40, wat overeenkomt met de SVM2-40/40i klasse.
Het behoort tot de 200-V ingangsserie en wordt gebruikt met i-Series CNC's (Model B) via de FSSB-interface, wat het rechtstreeks in de mainstream αi modulaire servo-architectuur voor machinebesturing plaatst.
Dit model wordt doorgaans gekozen wanneer een machine een echte twee-assige versterker vereist in een gebalanceerde 40/40 stroomklasse in plaats van een combinatie van gemengde assen. In de praktijk is dat belangrijk omdat de H207 niet zomaar een gelijk uitziende aandrijfmodule is; het is een gedefinieerde twee-assige versterker met gelijke stroomcapaciteit op zowel de L- als de M-kanalen.
Dit maakt het bijzonder nuttig waar het oorspronkelijke machineontwerp afhankelijk is van het behouden van een bijpassende twee-assige servostructuur zonder de kastindeling of de elektrische balans aan de aszijde te veranderen.
FANUC’s αi-beschrijvingen plaatsen deze versterker ook in de 60 mm brede, externe koelvin modulegroep, met Overzichtstekening 2, Paneeluitsparing 2, en Onderhoudsruimte 1.
Voor kopers en onderhoudsteams is dat waardevol omdat de juiste elektrische matching slechts een deel van de taak is; de vervanging moet ook netjes passen in de originele behuizing en koelregeling.
| Parameter | Waarde |
|---|---|
| Onderdeelnummer | A06B-6114-H207 |
| Fabrikant | FANUC |
| Producttype | Servo-versterkermodule |
| Serie | Alpha i |
| Modelklasse | αi SV 40/40 |
| SVM-aanduiding | SVM2-40/40i |
| Asconfiguratie | 2-assig |
| Ingangsserie | 200-V ingangsserie |
| Toepasbare CNC | i-Series CNC (Model B) met FSSB-interface |
| Hoofdcircuitbesturingsmethode | Sinusgolf PWM-regeling met transistor (IGBT) brug |
| L-as Nominale uitgangsstroom | 13 Arms |
| L-as Nominale stroomlimiet | 40 Apiek |
| M-as Nominale uitgangsstroom | 13 Arms |
| M-as Nominale stroomlimiet | 40 Apiek |
| Frameklasse | 60 mm breed |
| Externe koelvin | Met externe koelvin |
| Overzichtstekening | 2 |
| Paneeluitsparing | 2 |
| Onderhoudsruimte | 1 |
| Hoofdcircuitvoeding | Driefasig 200 tot 240 VAC |
| Besturingscircuitvoeding | Eenfasig 200 tot 240 VAC |
| Toegestane spanningsafwijking | -15% tot +10% |
V1: Wat is de A06B-6114-H207 precies in het FANUC-assortiment?
Het is een 2-assige Alpha i servo-versterkermodule die FANUC identificeert als αi SV 40/40 in de opstarthandleiding en SVM2-40/40i in de beschrijvingshandleiding.
Dat betekent dat de unit is ontworpen om twee servo-assen aan te sturen vanuit één versterkerbehuizing, niet één as en niet drie. Voor vervangingswerk is dit onderscheid belangrijk omdat het aantal assen een van de belangrijkste compatibiliteitscontroles is.
V2: Wat is de stroomklasse van deze versterker?
FANUC’s SVM-specificatietabel toont de L-as op 13 Arms met een nominale stroomlimiet van 40 Apiek en de M-as op 13 Arms met een nominale stroomlimiet van 40 Apiek.
In industriële termen plaatst dit de H207 rechtstreeks in de 40/40 twee-assige klasse.
Dit is nuttige informatie voor een technische koper, omdat het dit model onderscheidt van de nabijgelegen 20/40, 40/80 en 80/80 varianten die er in een kast vergelijkbaar uit kunnen zien, maar elektrisch niet hetzelfde zijn.
V3: Welke CNC-interface gebruikt deze module?De FANUC-beschrijvingshandleiding stelt dat de gemeenschappelijke specificatie voor deze SVM-groep van toepassing is op i-Series CNC's (Model B) met de FSSB-interface
.
Dit interface-detail is belangrijk.
Bij onderhoudswerkzaamheden wordt een correcte versterker niet alleen bepaald door zijn stroomklasse; hij moet ook overeenkomen met de CNC-communicatiearchitectuur waarop de machine oorspronkelijk is gebouwd.V4: Wat moet worden gecontroleerd voordat een H207 wordt besteld of geïnstalleerd?Een technicus moet het exacte onderdeelnummer op de geïnstalleerde unit controleren, verifiëren dat de machine de juiste αi/FSSB-architectuur gebruikt, en ervoor zorgen dat de kastindeling overeenkomt met de
60 mm brede, externe koelvin
frame-stijl die bij deze modelklasse hoort.
Het is ook een goede gewoonte om de koelomstandigheden, de geschiktheid van de paneeluitsparing en de staat van de kabels te beoordelen vóór de opstart. Bij modulaire FANUC-versterkers komen de duurste fouten meestal voort uit de aanname dat een gelijk uitziende unit dichtbij genoeg is.
V5: Waarom is dit model waardevol bij het onderhoud van oudere CNC's?
