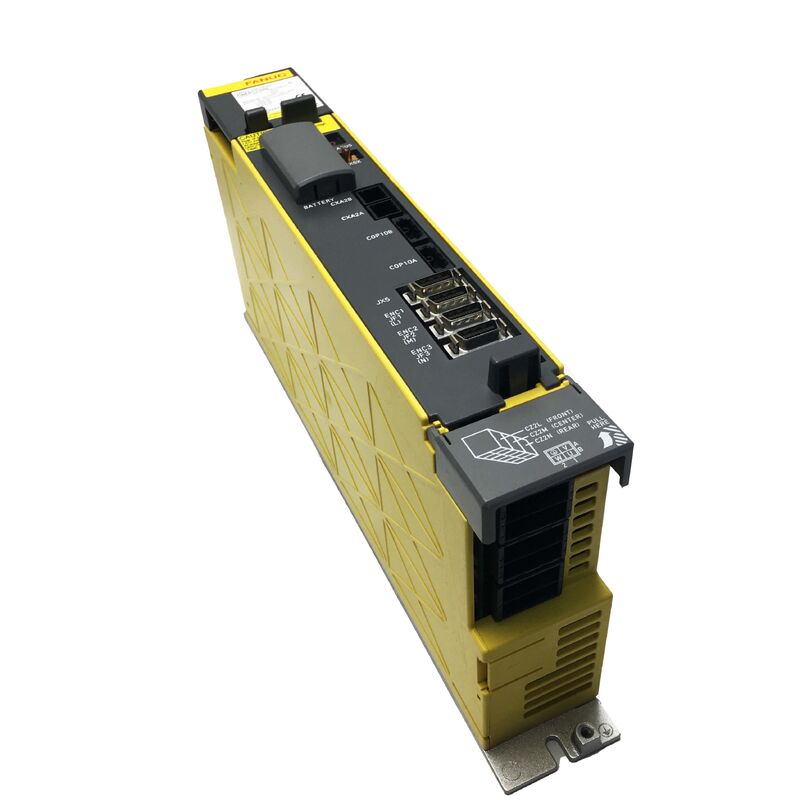

A06B-6117-H304 FANUC AC Servo Versterker Unit A06B6117H304 A06B-6117-H304

FANUC A06B-6117-H304 Servo-versterkermodule — AiSV-20/20/40, Drie-assige Alpha i, 200V Platform

Drie assen in één module, met een asymmetrische stroomverdeling. Dit ontwerpdetail is het bepalende kenmerk van de A06B-6117-H304, en het begrijpen ervan is de snelste manier om te bevestigen dat u het juiste onderdeel bestelt.

De H304 is de grootste drievoudige aandrijving in FANUC's 6117 Alpha i servo-versterkerfamilie.

Aangeduid SVM3-20/20/40i (AiSV-20/20/40), stuurt deze drie servo-assen tegelijkertijd aan vanuit één compacte unit — maar in tegenstelling tot een symmetrische drievoudige module waarbij alle kanalen identieke nominale stroom voeren, verdeelt de H304 zijn vermogen ongelijkmatig: de L- en M-assen elk nominaal 6,5A, terwijl de N-as 13A levert.

Deze verdubbelde nominale waarde voor de N-as heeft een praktische logica en bepaalt waar deze module thuishoort in de machine.

Sande Electric heeft de A06B-6117-H304 op voorraad in nieuwe en gebruikte (geïnspecteerde) staat, met wereldwijde verzending binnen 0–3 werkdagen.

Het 6117 Alpha i Platform: Waar Deze Module Past

De 6117-serie vertegenwoordigt FANUC's mainstream 200V Alpha i servo-generatie — de modulaire aandrijffamilie die de ruggengraat werd van FANUC's CNC-systemen door de 0i-C/D en 30i/31i besturingsgeneraties.

In tegenstelling tot de eerdere Alpha-serie (6090, 6096) of de Beta-serie (6130, 6132, 6134), bracht de 6117 Alpha i-lijn HRV2 en HRV3 stroomregelalgoritmen, een slankere modulebreedte van 60 mm met externe koellichaamarchitectuur, en FSSB glasvezelcommunicatie als standaard.

Deze modules worden geïnstalleerd in een gedeelde DC-buskast naast een aiPS-voedingmodule, die de binnenkomende 200V AC omzet naar de gereguleerde DC-bus.

De nominale DC-busingang van de H304 is 283–325V DC bij een totaal van 9,5 kW — dit vermogensbudget voedt alle drie de assen, en het begrijpen ervan is belangrijk bij het dimensioneren van de voeding voor uw kastconfiguratie.

Binnen de 6117-familie varieert de module van één as (H1xx), twee assen (H2xx) tot drie assen (H3xx). De H304 bevindt zich aan de top van het drievoudige bereik, onderscheiden van de H303 door zijn asymmetrische toewijzing van asstroom.

Waarom de N-as Twee Keer de Stroom Krijgt

De SVM3-20/20/20i (H303) en SVM3-20/20/40i (H304) zijn beide drievoudige modules uit dezelfde familie, en op het eerste gezicht lijkt de H304 op een H303 met één geüpgraded kanaal. Maar de ontwerpkeuze weerspiegelt echte asbelastingsverschillen in CNC-bewerkingscentra.

In een typisch verticaal bewerkingscentrum bewegen de X- en Y-assen de tafel en kolom in het horizontale vlak — dit zijn relatief lichte bewegingen, zelfs op snelheid, omdat de zwaartekracht niet tegen de horizontale beweging werkt. De Z-as is anders.

Deze beweegt de spindelkops of tafel verticaal, recht tegen de zwaartekracht in, vaak terwijl deze tegen een zwaar werkstuk klemt.

Z-as sneden omvatten hogere snijkrachten in de voedingsrichting. De N-as — die op veel machineconfiguraties is aangesloten op de Z-as of een vergelijkbaar belaste primaire as — profiteert van de extra nominale stroomcapaciteit van 13A.

Dit is waarom het vervangen van een H304 door een H303 niet eenvoudig is: de N-as motor op uw machine was afgestemd op de nominale output van 13A van de H304. Deze laten werken vanaf een 6,5A kanaal zal de versterker laten falen op overstroom onder normale snijomstandigheden.

Technische Specificaties

H303 vs H304: De Meest Voorkomende Bestelfout Opgelost

De twee modules zien er vrijwel identiek uit. Zelfde serie, zelfde fysieke breedte, zelfde FSSB-interface, zelfde kastmontage. De nummercodes aan het einde van het onderdeelnummer zijn de enige onderscheidende factor die ertoe doet:

A06B-6117-H303 = SVM3-20/20/20i — alle drie de assen met 6,5A nominale output. Gebruikt wanneer alle drie de assen op de machine vergelijkbare stroomvereisten hebben — vaak te vinden op kleinere bewerkingscentra of machines waar de Z-as belasting niet significant zwaarder is dan X/Y.

A06B-6117-H304 = SVM3-20/20/40i — L- en M-assen op 6,5A, N-as op 13A. Gebruikt wanneer de derde as een zwaardere mechanische belasting draagt en een hogere continue stroomcapaciteit vereist.

Als uw machine oorspronkelijk was uitgerust met een H304 en u een H303 installeert, kan het systeem correct initialiseren, maar zal het falen op de N-as onder enige significante snijbelasting. Omgekeerd is het installeren van een H304 in plaats van een H303 over het algemeen haalbaar vanuit hardwareperspectief als het aiPS-voedingsbudget dit ondersteunt — maar dit moet altijd worden geverifieerd aan de hand van de originele elektrische documentatie van uw machine vóór installatie.

Conditie Opties

Nieuwe eenheden zijn originele FANUC-voorraad, ongebruikt, met 12 maanden garantie. Voor faciliteiten waar een defecte drievoudige module complete machinestilstand betekent, elimineert een nieuwe eenheid onzekerheid over de servicegeschiedenis.

Gebruikte (geïnspecteerde) eenheden hebben 3 maanden garantie en vertegenwoordigen een praktische voorraadoptie voor onderhoudstechnici die een werkende reserve op de plank nodig hebben zonder de levertijd van een nieuwe eenheidsbestelling. De 6117 is een volwassen platform — kwalitatief goede gebruikte eenheden zijn over het algemeen betrouwbare werkende reserves.

Neem contact met ons op om de huidige voorraadbeschikbaarheid te bevestigen voordat u bestelt, aangezien de beschikbaarheid per conditie fluctueert.

Bestellen, Betalen & Verzenden

Wereldwijde verzending via DHL en FedEx binnen 0–3 werkdagen na bevestigde betaling. Gecombineerde verzending is beschikbaar voor bestellingen met meerdere artikelen.

Geaccepteerde betaalmethoden:

• Bankoverschrijving (T/T) — alle bestelwaarden
• PayPal — bestellingen tot $500
• Western Union — alle bestelwaarden

Invoerrechten en lokale belastingen zijn de verantwoordelijkheid van de koper. Neem contact met ons op voor een verzendkostenindicatie als u die nodig heeft vóór het afrekenen.

Garantie & Retourneren

Retourneren wordt geaccepteerd wanneer eenheden beschadigd, incompleet, niet zoals beschreven aankomen, of niet-functioneel blijken te zijn binnen 4 dagen na ontvangst. De eenheid moet in originele staat zijn met het garantie-etiket intact. Retourzending is voor rekening van de koper. Falen als gevolg van onjuiste bedrading, verkeerde aansluiting van de asmotor, of fysieke schade na levering valt buiten de garantie.

Veelgestelde Vragen

V1: De H304 heeft drie assen — kan één defect kanaal worden geïsoleerd zodat de andere twee de machine draaiende houden?

Nee. De A06B-6117-H304 is een enkele geïntegreerde module die één DC-busverbinding en één FSSB-communicatielink deelt met de CNC. Als één as-kanaal een storing ontwikkelt — of het nu een IPM-alarm op de L-as is of een overstroom op de N-as — gaat de hele module in foutstatus en stoppen alle drie de assen.

Dit is fundamenteel anders dan een kast gebouwd met drie aparte enkelassige modules, waarbij één falende aandrijving de andere twee operationeel laat. Het is een van de praktische afwegingen van de compacte drievoudige vormfactor: kleinere kastvoetafdruk, maar een enkele eenheidsstoring legt alle drie de assen tegelijkertijd stil.

Voor machines waar de spindeltijd cruciaal is, is het de moeite waard om een geteste H304 reserve op de plank te hebben.

V2: Wat betekenen de alarmcodes op het LED-display van de H304, en hoe lees ik ze?

De H304 heeft een enkel 7-segment LED-display dat door as-specifieke alarmcodes loopt. Eencijferige codes zijn van toepassing op de module als geheel — bijvoorbeeld, code 1 geeft aan dat de interne koelventilator is gestopt, code 5 is een DC-link laagspanningsalarm, en code F betekent dat de externe koelventilator is gestopt.

Wanneer er een as-specifieke storing optreedt, toont het display een letter of cijfer dat zowel het type storing als de as identificeert: codes 8, 9 en A geven respectievelijk overstroom op de L-, M- en N-assen aan, terwijl codes die beginnen met dezelfde tekens maar in een andere volgorde staan, IPM (Intelligent Power Module) storingen op dezelfde assen aangeven.

De combinaties codes (b, C, d, E) dekken gelijktijdige storingen op meerdere assen. Het is belangrijk om te controleren welke specifieke alarmcode verschijnt voordat u de module verwijdert — een FSSB-communicatiefout (code L of U) wijst naar de glasvezelkabel of de CNC-kaart, niet naar de aandrijfhardware zelf.

V3: Mijn machine toont een N-as IPM-alarm op deze module. Betekent dit dat de module is mislukt, of kan de motor de oorzaak zijn?

Een IPM-alarm op de N-as (het kanaal met hoge stroom) kan afkomstig zijn van zowel de aandrijfhardware als de motor en zijn bekabeling.

De IPM in de aandrijving detecteert een te hoge stroomsterkte en schakelt uit om zichzelf te beschermen — maar de reden voor die overmatige stroom kan een kortgesloten motorwikkeling zijn, een beschadigde motorvoedingskabel met isolatiebreuk, of een echte storing in de aandrijfhardware.

Voordat u de module afschrijft, is het de moeite waard om de isolatieweerstand tussen elke motorfase en het motorframe te meten met een 500V DC megohmmeter — een meting onder 1 MΩ suggereert dat de motor of kabel de bron van de storing is.

Als de motor en kabel schoon blijken te zijn, en het alarm direct terugkeert na een reset, zelfs zonder commando voor beweging, wijst dit directer naar de aandrijfmodule zelf.

V4: Is de A06B-6117-H304 compatibel met zowel FANUC 0i als 30i/31i controllers?

Ja, de 6117 Alpha i-serie is compatibel met beide besturingsgeneraties.

Op een FANUC 0i-C of 0i-D systeem wordt de H304 via FSSB aangesloten op de servo-kaart van de CNC en werkt deze met de parameterinstelling van die controller. Op een 30i, 31i of 32i systeem werkt dezelfde module onder een andere — en krachtigere — parameteromgeving die de volledige HRV3 stroomregelalgoritmen ondersteunt waarvoor de hardware is ontworpen.

De fysieke hardware is hetzelfde; de prestaties van de besturing zijn afhankelijk van wat de CNC is geconfigureerd om te gebruiken.

Als u een vervangende H304 uit voorraad in een machine plaatst, zijn de servo-parameters die al in de CNC zijn opgeslagen van toepassing op de vervangende module zonder wijziging, mits de vervanging hetzelfde onderdeelnummer is en de motortypes en encoderconfiguraties niet zijn gewijzigd.

V5: De module heeft twee koelventilatoren genoemd — welk onderhoud hebben ze nodig, en hoe beïnvloedt een ventilatorstoring de machine?

De H304 heeft een interne ventilator (binnen de modulebehuizing) en een externe ventilator gemonteerd op de koellichaamvinnen.

De interne ventilator circuleert lucht over de stroomcomponenten binnen de module; de externe ventilator helpt bij de warmteafvoer van het koellichaam.

Ventilatorstoringen veroorzaken specifieke alarmen: code 1 voor interne ventilatorstop, code F voor externe ventilatorstop. Beide ventilatoren zijn vervangbaar zonder de hele module te vervangen — de levensduur van de ventilator wordt doorgaans geschat op 10.000–30.000 bedrijfsuren, afhankelijk van de omgevingstemperatuur, dus in een machine die twee of drie ploegen per dag draait, is ventilatorvervanging op een cyclus van 5–7 jaar redelijk preventief onderhoud.

Een ventilatorstoring veroorzaakt geen onmiddellijke catastrofale schade, maar het thermische beveiligingssysteem zal de module uitschakelen als de interne temperaturen boven de tripdrempel stijgen — wat snel kan gebeuren onder belasting in een warme kast. Het schoon en onbelemmerd houden van het interieur van de kast, en het controleren van de ventilatoralarmcodes tijdens routinecontroles, verlengt de levensduur van de module aanzienlijk.
